型号 SIM7600G-H 4G HAT

SKU 17372

品牌 Waveshare

- +
加入购物车 收藏商品
  • 数量 价格
  • {{price.num}}+
工业级4G DTU物联网模块 国内4G全网通 LTE与RS232/485/TTL串口双向透明传输 4G DTU SIM7600G-H Jetson Nano 4G扩展板 全球通 兼容3G/2G 带GNSS定位 4G/3G/2G/GNSS SIM7600CE-CNSE树莓派4G扩展板兼容3G/2G LBS基站定位 4G/3G/2G/LBS SIM7600G-H 树莓派4G扩展板 全球通 兼容3G/2G 带GNSS定位 4G/3G/2G/GNSS SIM7600CE 树莓派4G扩展板 兼容3G/2G 带GNSS定位 4G/3G/2G/GNSS 树莓派LTE Cat-1/GSM/GPRS扩展板 LBS定位 低速率4G模组 Cat-1 /GSM/GPRS 树莓派LTE Cat-1扩展板 SIM7600E模组 兼容3G/2G 带GNSS定位 Cat-1/3G/2G 树莓派GSM/GPRS/GNSS扩展板 SIM868模组 2G/GNSS SIM800C 树莓派 GSM/GPRS扩展板 2G SIM7000C 树莓派 NB-IoT/eMTC/EDGE/GNSS扩展板 2G/NB-IoT SIM7020C 树莓派NB-IoT扩展板 国内全网通 NB-IoT 树莓派NB-IoT/Cat-M(eMTC)/GNSS扩展板 SIM7080G模组 全球通用 NB/Cat-M/GNSS 树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板 基于SIM7070G模块 全球通用 NB/Cat-M/2G/GNSS SIM7600G-H 4G DONGLE模块 单天线 数传工业级上网模块 全球通用 4G/3G/2G/GNSS SIM7600CE-CNSE 4G DONGLE模块 单天线 数传工业级上网模块 全网通 4G/3G/2G 树莓派5G/4G/3G扩展板 配套SIM8202G-M2 适用中美日韩、欧洲、中东、美洲等 5G/4G/3G/GNSS 树莓派5G/4G/3G扩展板 配套SIM8200EA-M2 适用中美日韩、欧洲、中东、美洲等 5G/4G/3G/GNSS SIMCom原装4G模块全网通SIM7600CE-CNSE无线通讯模块LTE Cat-4模组模块 7600CE CNSE SIMCom原装4G模块国内全网通SIM7600CE-T无线通讯模块LTE Cat-4模组GNSS定位模块 7600CE-T SIMCom原装4G全球通用SIM7600G-H全球定位GNSS无线通讯模块LTE Cat-4模组 7600G-H SIMCom原装全球定位SIM7000C多频LTE-FDD及双频GPRS/EDGE无线模块 7000C SIMCom原装SIM7070G多频段CAT-M NB-IoT GPRS无线通信模组 7070G SIMCom原装SIM7080G模组 物联网全球定位CAT-M NB-IO多频段单模块 全球通用 7080G SIM8200EA-M2芯讯通5G通信模块 SIMCOM原装 5G模块8200EA
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
SIMCom提示

SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚，我们亦不对以上国家提供该产品或模组的任何技术支持。

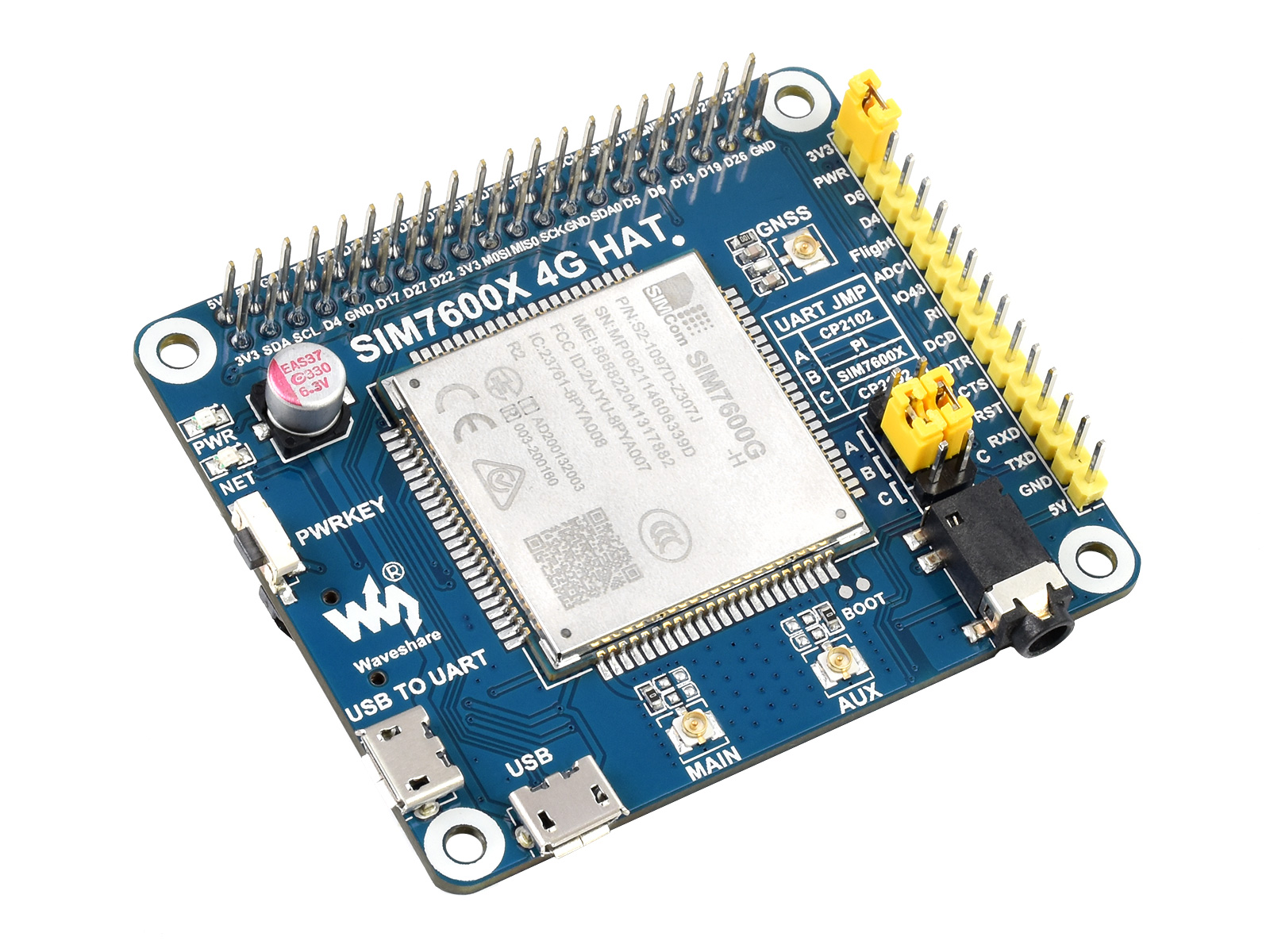

SIM7600G-H 4G HAT树莓派4G扩展板首图

树莓派4G扩展板 全球通

支持4G/3G/2G通信和GNSS定位

我的特性


  • 基于Raspberry Pi 40PIN GPIO接口设计，适用于Raspberry Pi系列主板、Jetson Nano
  • 支持拨号上网、电话、短信、TCP、UDP、DTMF、HTTP、FTP等功能
  • 支持GPS、北斗、Glonass、LBS基站定位
  • 板载USB接口，可用于测试AT指令、获取GPS定位信息等
  • 板载CP2102 USB转UART芯片，方便进行串口调试
  • 引出模组UART等控制接口，方便接入Arduino/STM32等主控板
  • 板载SIM卡槽，支持1.8V和3V SIM卡
  • 板载TF卡槽，可用于存放文件、短信等数据
  • 板载音频接口和音频解码芯片，可用于打电话等语音操作
  • 板载2个LED指示灯，方便查看模块运行状态
  • 板载电平转换电路，可通过跳线帽切换3.3V / 5V工作电平
  • 支持波特率范围：300bps ~ 4Mbps(默认为115200bps)
  • 支持自动识别波特率(9600bps ~ 115200bps)
  • 支持AT命令控制(基于3GPP TS 27.007，27.005和V.25TER命令集)
  • 支持SIM应用工具包：SAT等级3，GSM 11.14 Release 99，USAT
  • 提供完善的配套资料手册(Raspberry Pi/Jetson Nano/Arduino/STM32示例程序)

我的参数


工作频段
LTE Cat-4 LTE-FDD：B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
LTE-TDD：B34/B38/B39/B40/B41
3G UMTS/HSDPA/HSPA+：B1/B2/B4/B5/B6/B8/B19
2G GSM/GPRS/EDGE：850/900/1800/1900 MHz
GNSS GPS/Beidou/GLONASS
GNSS参数
接收 16个通道
C/A Code
灵敏度 -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (北斗)
冷启动 ：-148 dBm
首次定位时间(开阔地) 冷启动：<35s
热启动：<1s
短信和音频参数
短信(SMS) 支持类型：MT、MO、CB、Text、PDU
短信存储设备：USIM卡和ME(默认)
音频特性 支持回音消除功能
支持噪声抑制功能
其他参数
供电电压 5V
工作电压 5V / 3.3V (可通过跳线帽切换)
工作温度 -30°C ~ 80°C
存储温度 -45°C ~ 90°C
产品尺寸 56.21mm × 65.15mm

基于Raspberry Pi 40PIN接口设计


适用于Raspberry Pi系列主板、Jetson Nano

SIM7600G-H 4G HAT树莓派4G扩展板接口设计
SIM7600G-H 4G HAT树莓派4G扩展板支持全球频段的4G/3G/2G

支持全球频段的4G/3G/2G

SIM7600G-H 4G HAT树莓派4G扩展板支持Windows/Linux拨号上网

支持Windows/Linux拨号上网

LTE Cat-4：高达50Mbps(上传) / 高达150Mbps(下载) *
3G (HSPA+)：高达5.76Mbps(上传) / 高达42Mbps(下载) *

*以上为理想的传输速率，实际测速受网络覆盖率，网络拥堵情况和基站情况等因素影响。

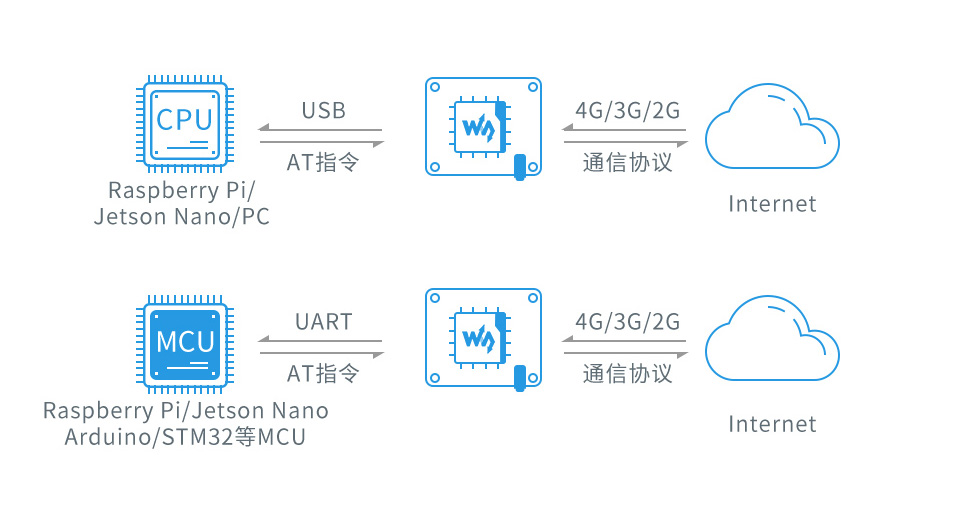

云平台通信


支持TCP/UDP/FTP/FTPS/HTTP/HTTPS等通信协议

SIM7600G-H 4G HAT树莓派4G扩展板云平台通信

支持GNSS定位

支持GPS、北斗、Glonass、LBS基站定位

SIM7600G-H 4G HAT树莓派4G扩展板支持GNSS定位

支持打电话、发短信


支持AT指令打电话和发短信，可通过耳麦接口进行通话



SIM7600G-H 4G HAT树莓派4G扩展板支持打电话、发短信


资源简介

SIM7600G-H 4G HAT树莓派4G扩展板资源简介

芯片简介

  1. SIM7600G-H模组
  2. CP2102 USB转UART芯片
  3. NAU8810音频解码芯片
  4. TXS0108EPWR电平转换芯片
    • 可将3.3V/5V电平转换成1.8V
  5. MP2128DT电源芯片
  6. MP1482电源芯片

接口简介

  1. Raspberry Pi GPIO接口
    • 方便接入Raspberry Pi
  2. SIM7600控制接口
    • 方便接入Arduino/STM32等主控板
  3. SIM卡槽
    • 支持1.8V和3V的SIM卡
  4. TF卡槽
    • 可用于存放文件或短信等数据
  5. 3.5mm耳机/麦克风接口
    • 可用于打电话等语音操作
  6. USB接口
    • 可用于测试AT指令、获取GPS
      定位信息等
  7. USB TO UART接口
    • 可用于串口调试或登录树莓派
  1. MAIN主天线接口
  2. AUX辅助天线接口
  3. GNSS天线接口

其他器件简介

  1. 模组开关按键
  2. 网络状态指示灯
  3. 电源指示灯

跳线说明

  1. 工作电平选择
    • 可通过改焊0欧电阻切换3.3V/5V工作电平
    • VCCIO - 3.3V：工作电平为3.3V
    • VCCIO - 5V ：工作电平为5V
  2. UART选择开关
    • A：USB转串口访问树莓派
    • B：树莓派控制SIM7600
    • C：USB转串口控制SIM7600
  3. PWR / Flight 设置跳线
    • PWR - 3V3：上电自动开机 (默认接上)
    • PWR - D6：树莓派D6引脚控制开关机
    • Flight - D4：默认不接，接上，可通过D4设置飞行模式
  4. USB接口引脚预留焊点
  5. BOOT强制烧录预留焊点

接口定义




SIM7600G-H 4G HAT树莓派4G扩展板接口定义

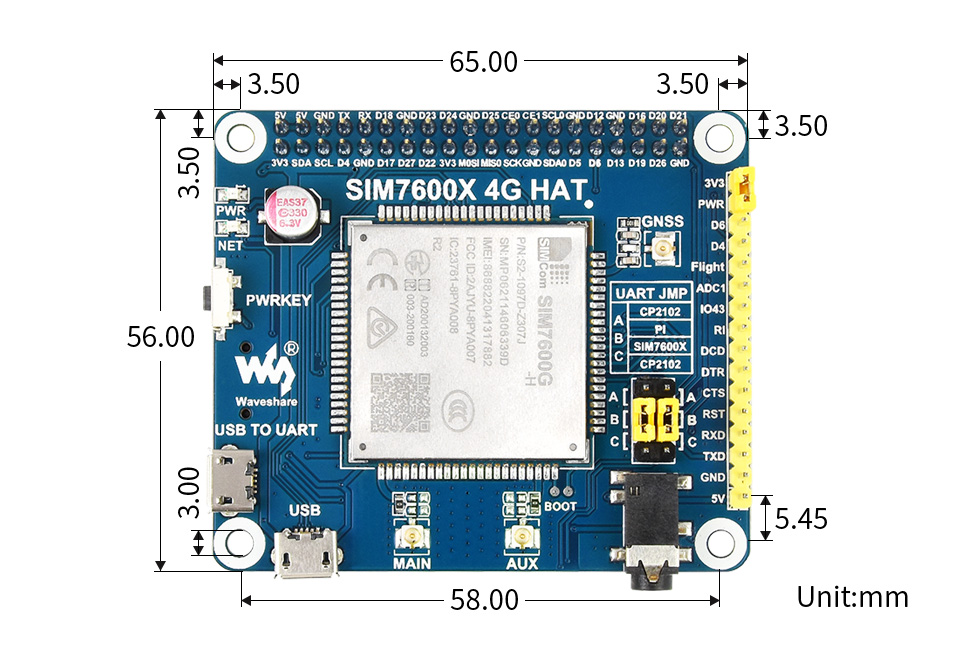

外形尺寸

SIM7600G-H 4G HAT树莓派4G扩展板外形尺寸

选型表


产品型号 SIM7600CE-CNSE SIM7600CE-T SIM7600E SIM7600E-H* SIM7600A-H* SIM7600G-H
工作频段
LTE Cat-4
/LTE Cat-1		 LTE-TDD
B38/B39/B40/B41
LTE-FDD
B1/B3/B5/B8		 LTE-FDD
B1/B3/B5/B7/B8/B20
LTE-TDD
B38/B40/B41		 LTE-FDD
B2/B4/B12		 LTE-TDD
B34/B38/B39/B40/B41
LTE-FDD：
B1/B2/B3/B4/B5/B7
/B8/B12/B13/B18/B19
/B20/B25/B26/B28/B66
3G UMTS/HSDPA/HSPA+
B1/B8
TD-SCDMA
B34/B39		 UMTS/HSPA+
B1/B5/B8		 UMTS/HSPA+
B2/B5		 UMTS/HSDPA/HSPA+
B1/B2/B4/B5/B6/B8/B19
2G GSM/GPRS/EDGE
900/1800 MHz		 不支持 GSM/GPRS/EDGE
850/900/1800/1900MHz
GNSS 不支持 GPS/Beidou/GLONASS
数据传输
LTE Cat-4
 150Mbps(DL)/50Mbps(UL) 不支持 150Mbps(DL)/50Mbps(UL)
LTE Cat-1 不支持 10Mbps(DL)
/5Mbps(UL)		 不支持
3G (HSPA+) 42Mbps(DL)/5.76Mbps(UL)
2G (EDGE) 236.8Kbps(DL)/236.8Kbps(UL) 不支持 236.8Kbps(DL)/236.8Kbps(UL)
2G (GPRS) 85.6Kbps(DL)/85.6Kbps(UL) 不支持 85.6Kbps(DL)/85.6Kbps(UL)
软件特性
网络协议 TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
上网方式 PPP/NDIS/RNDIS
USB驱动 Windows XP/7/8/10、Linux (树莓派Raspbian系统免驱)
硬件接口
SIM卡插槽 均支持，兼容1.8V和3V SIM卡
UART接口 均支持，串口收发AT指令，可兼容3.3V/5V工作电平
USB接口 均支持，可用于测试AT指令、获取GPS定位信息、升级固件等
USB转UART 均支持，可用于串口调试或登录树莓派
音频接口 均支持，可用于打电话等语音操作
TF卡插槽 支持，可用于存放文件、短信等数据 不支持 支持
天线接口 LTE主天线 LTE主天线+LTE分集天线+GNSS天线
应用场景
适用地区 中国 欧洲/东南亚/西亚/非洲
/中国/韩国		 北美 全球通用
典型应用 医疗及健康、智能支付、公网对讲、环境监测、能源监控、车队管理、智能工业、智慧农业

*部分产品未上架，如有需要请联系客服



资料及服务

SIM7600G-H 4G HAT树莓派4G扩展板资料及服务
认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料



（例程资料以链接中实际给出的为准）


资料路径：www.waveshare.net/wiki/SIM7600G-H_4G_HAT

包装信息



  1. SIM7600G-H 4G HAT × 1
  2. LTE天线 × 1
  3. GPS External Antenna (B) × 1
  4. USB线 type A公口 转micro公口 ×2
  5. RPi铜柱包(2PCS套) ×1



保修服务（保修1年）
