SIM7600CE 树莓派4G扩展板 兼容3G/2G 带GNSS定位

全网通7模、LTE CAT4 (高达150Mbps网速)、低功耗。

型号 SIM7600CE 4G HAT

SKU 14895

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
SIMCom提示

SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚,我们亦不对以上国家提供该产品或模组的任何技术支持。

树莓派 4G 扩展板

支持 4G/3G/2G 通信和 GNSS 定位

树莓派 4G 扩展板首图

产品特性

  • 基于 Raspberry Pi 40PIN GPIO 接口设计,适用于 Raspberry Pi 系列主板、Jetson Nano
  • 支持拨号上网、电话、短信、TCP、UDP、DTMF、HTTP、FTP 等功能
  • 支持 GPS、北斗、Glonass、LBS 基站定位
  • 板载 USB 接口,可用于测试 AT 指令、获取 GPS 定位信息等
  • 板载 CP2102 USB 转 UART 芯片,方便进行串口调试
  • 引出模组 UART 等控制接口,方便接入 Arduino/STM32 等主控板
  • 板载 SIM 卡槽,支持 1.8V 和 3V SIM 卡
  • 板载 TF 卡槽,可用于存放文件、短信等数据
  • 板载音频接口和音频解码芯片,可用于打电话等语音操作
  • 板载 2 个 LED 指示灯,方便查看模块运行状态
  • 板载电平转换电路,可通过跳线帽切换 3.3V / 5V 工作电平
  • 支持波特率范围:300bps ~ 4Mbps (默认为 115200bps)
  • 支持自动识别波特率 (9600bps ~ 115200bps)
  • 支持 AT 命令控制 (基于 3GPP TS 27.007,27.005 和 V.25TER 命令集)
  • 支持 SIM 应用工具包:SAT 等级 3,GSM 11.14 Release 99,USAT
  • 提供完善的配套资料手册 (Raspberry Pi/Jetson Nano/Arduino/STM32 示例程序)

产品参数


工作频段
LTE Cat-4 LTE-FDD:B1/B3/B5/B8
LTE-TDD:B38/B39/B40/B41
3G UMTS/HSDPA/HSPA+:B1/B8
2G GSM/GPRS/EDGE:900/1800 MHz
GNSS GPS/Beidou/GLONASS
GNSS 参数
接收 16 个通道
C/A Code
灵敏度 -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (北斗)
冷启动 :-148 dBm
首次定位时间(开阔地) 冷启动:<35s
热启动:<1s
短信和音频参数
短信 (SMS) 支持类型:MT、MO、CB、Text、PDU
短信存储设备:USIM 卡和 ME (默认)
音频特性 支持回音消除功能
支持噪声抑制功能
其他参数
供电电压 5V
工作电压 5V / 3.3V (可通过跳线帽切换)
工作温度 -30°C ~ 80°C
存储温度 -45°C ~ 90°C
产品尺寸 56.0 × 65.0mm

基于Raspberry Pi 40PIN接口设计

适用于 Raspberry Pi 系列主板、Jetson Nano

树莓派 4G 扩展板专为树莓派 Zero/Zero W 设计

支持三大运营商

树莓派 4G 扩展板支持 4G/3G/2G 上网 全球通

支持 Windows/Linux 拨号上网

LTE Cat-4:高达 50Mbps (上传) / 高达 150Mbps(下载) *
3G (HSPA+):高达 5.76Mbps (上传) / 高达 42Mbps (下载) *

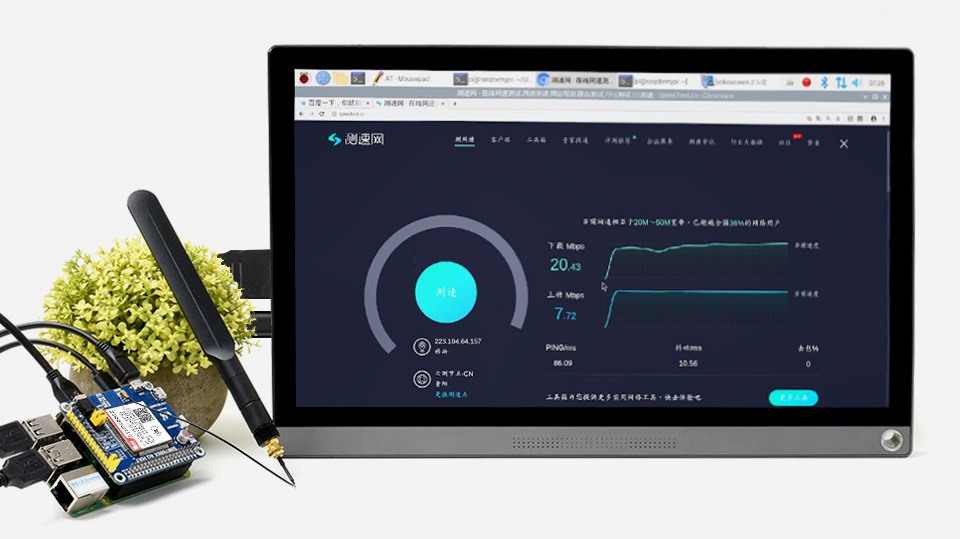

树莓派 4G 扩展板带 USB HUB,可外接 USB 设备

*以上为理想的传输速率,实际测速受网络覆盖率,网络拥堵情况和基站情况等因素影响。

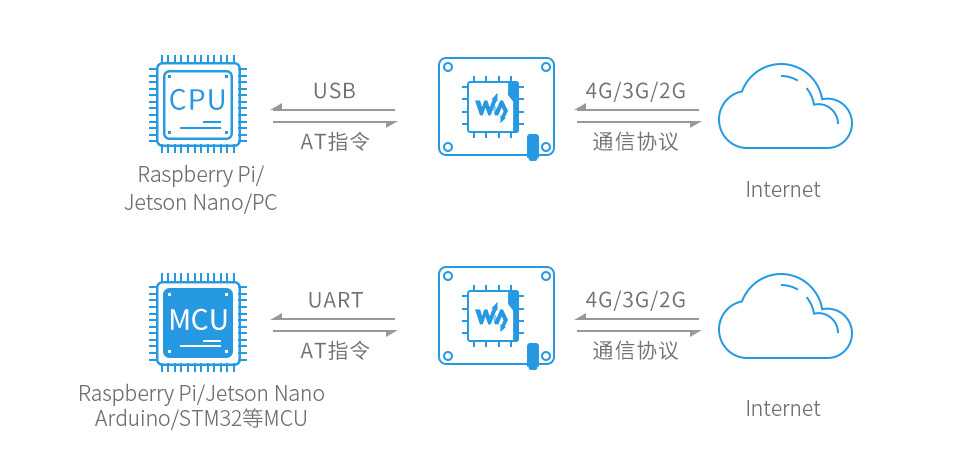

云平台通信

支持 TCP/UDP/FTP/FTPS/HTTP/HTTPS 等通信协议

树莓派 4G 扩展板支持 GNSS 定位

支持 GNSS 定位

支持 GPS、北斗、Glonass、LBS 基站定位

树莓派 4G 扩展板支持 4G/3G/2G 上网 全球通

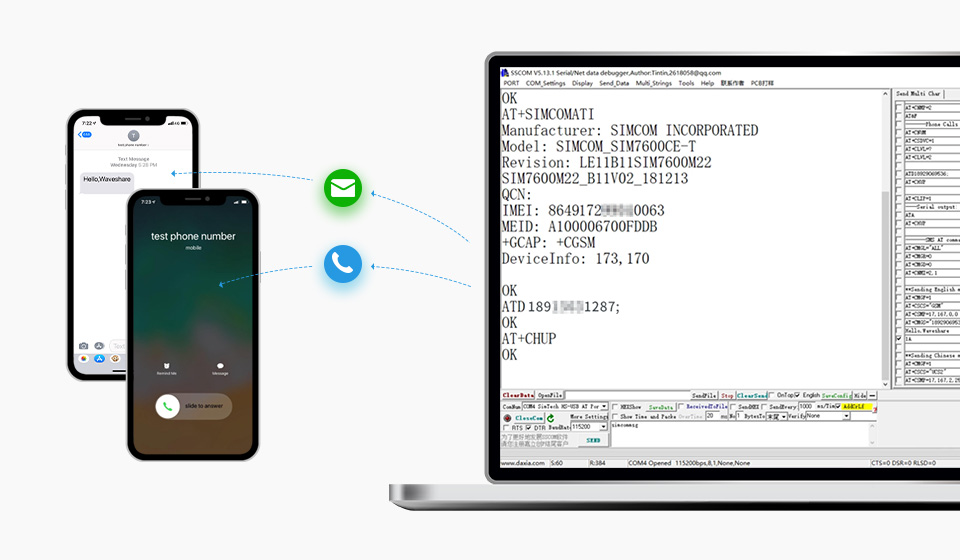

支持打电话、发短信

支持 AT 指令打电话和发短信,可通过耳麦接口进行通话

树莓派 4G 扩展板支持打电话、发短信

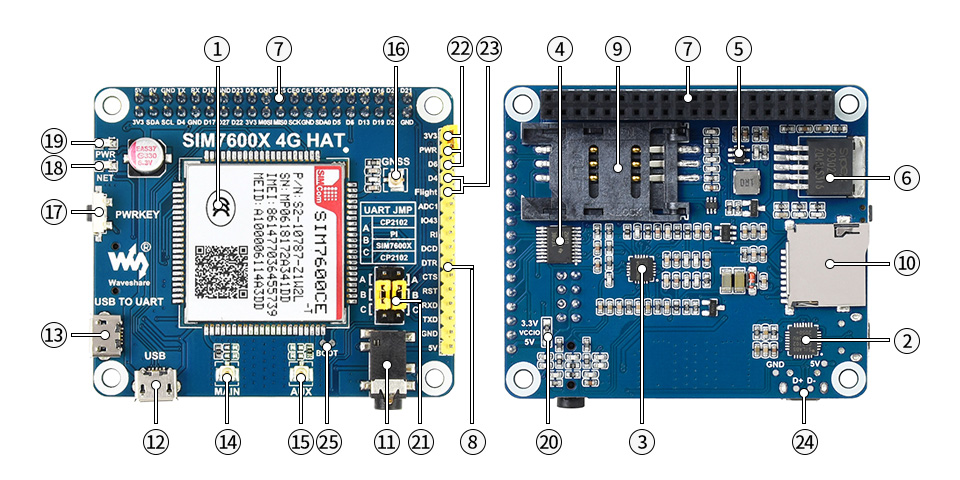

资源简介

树莓派 4G 扩展板资源简介

芯片简介

  1. SIM7600CE-T 模组
  2. CP2102 USB 转 UART 芯片
  3. NAU8810 音频解码芯片
  4. TXS0108EPWR 电平转换芯片

    可将 3.3V/5V 电平转换成 1.8V

  5. MP2128DT 电源芯片
  6. MP1482 电源芯片

接口简介

  1. Raspberry Pi GPIO 接口

    方便接入 Raspberry Pi

  2. SIM7600 控制接口

    方便接入 Arduino/STM32 等主控板

  3. SIM 卡槽

    支持 1.8V 和 3V 的 SIM 卡

  4. Micro SD 卡槽

    可用于存放文件或短信等数据

  5. 3.5mm 耳机/麦克风接口

    可用于打电话等语音操作

  6. USB 接口

    可用于测试 AT 指令、获取 GPS 定位信息等

  7. USB TO UART 接口

    可用于串口调试或登录树莓派

  8. MAIN 主天线接口
  9. AUX 辅助天线接口
  10. GNSS 天线接口

其他器件简介

  1. 模组开关按键
  2. 网络状态指示灯
  3. 电源指示灯

跳线说明

  1. 工作电平选择

    可通过改焊 0 欧电阻切换 3.3V / 5V 工作电平
    VCCIO - 3.3V:工作电平为 3.3V
    VCCIO - 5V :工作电平为 5V

  2. UART 选择开关

    A:USB 转串口访问树莓派
    B:树莓派控制 SIM7600
    C:USB 转串口控制 SIM7600

  3. PWR 开关机设置跳线

    PWR - 3V3:上电自动开机
    PWR - D6:树莓派 D6 引脚控制开关机

  4. 飞行模式设置跳线:

    默认:悬空,不使能飞行模式控制引脚
    Flight - D4:树莓派 D4 引脚控制飞行模式

  5. USB 接口引脚预留焊点
  6. BOOT 强制烧录预留焊点

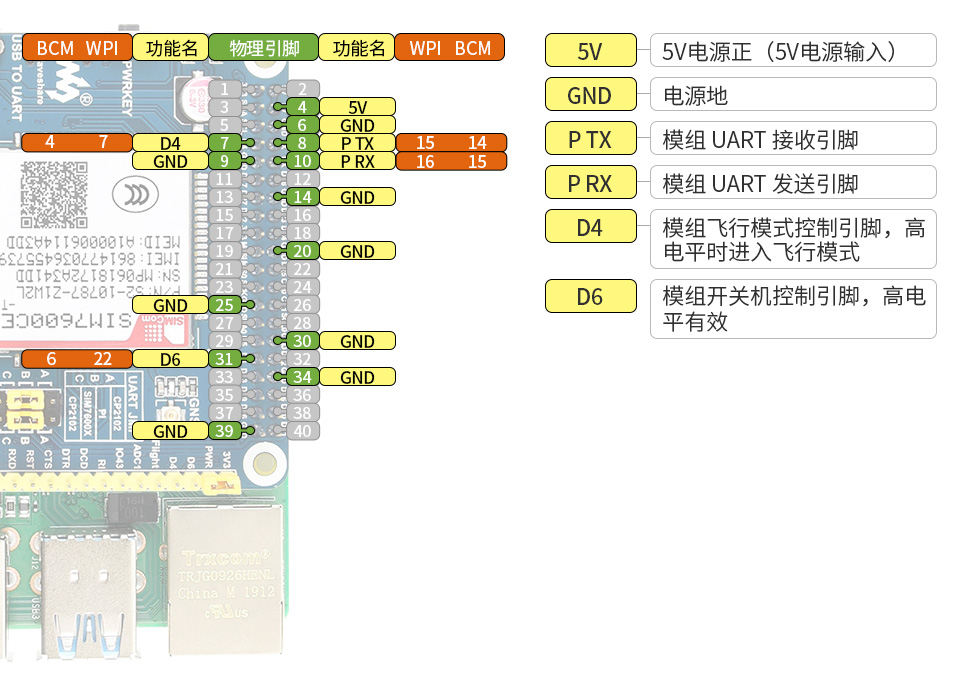

接口定义

树莓派 4G 扩展板外形尺寸

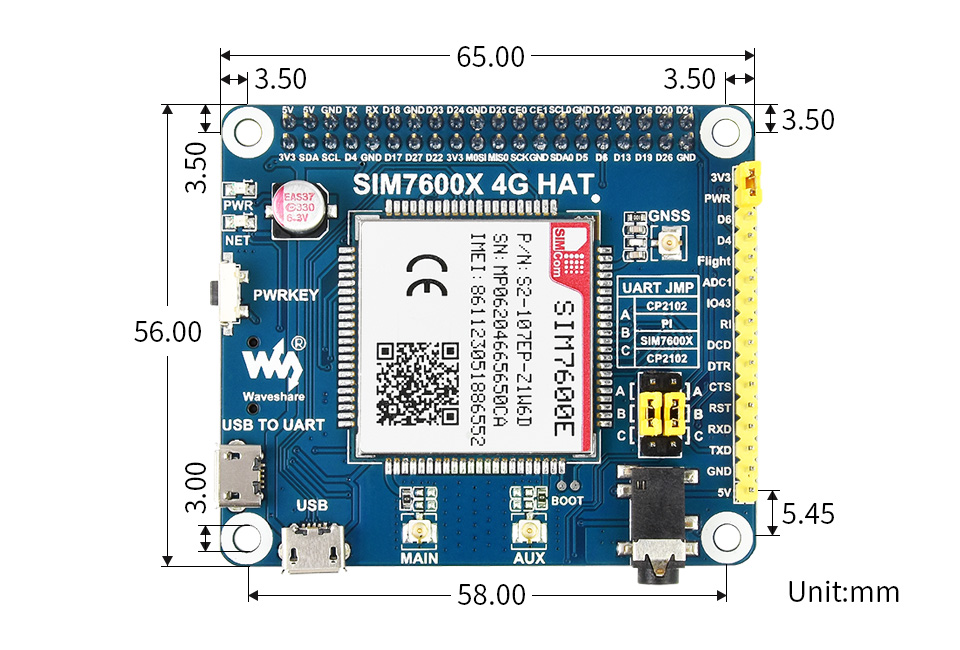

外形尺寸

树莓派 4G 扩展板外形尺寸

选型表


产品型号 SIM7600CE-CNSE SIM7600CE-T SIM7600E SIM7600E-H* SIM7600A-H* SIM7600G-H
工作频段
LTE Cat-4
/LTE Cat-1
LTE-TDD
B38/B39/B40/B41
LTE-FDD
B1/B3/B5/B8
LTE-FDD
B1/B3/B5/B7/B8/B20
LTE-TDD
B38/B40/B41
LTE-FDD
B2/B4/B12
LTE-TDD
B34/B38/B39/B40/B41
LTE-FDD:
B1/B2/B3/B4/B5/B7
/B8/B12/B13/B18/B19
/B20/B25/B26/B28/B66
3G UMTS/HSDPA/HSPA+
B1/B8
TD-SCDMA
B34/B39
UMTS/HSPA+
B1/B5/B8
UMTS/HSPA+
B2/B5
UMTS/HSDPA/HSPA+
B1/B2/B4/B5/B6/B8/B19
2G GSM/GPRS/EDGE
900/1800 MHz
不支持 GSM/GPRS/EDGE
850/900/1800/1900MHz
GNSS 不支持 GPS/Beidou/GLONASS
数据传输
LTE Cat-4
150Mbps(DL)/50Mbps(UL) 不支持 150Mbps(DL)/50Mbps(UL)
LTE Cat-1 不支持 10Mbps(DL)
/5Mbps(UL)
不支持
3G (HSPA+) 42Mbps(DL)/5.76Mbps(UL)
2G (EDGE) 236.8Kbps(DL)/236.8Kbps(UL) 不支持 236.8Kbps(DL)/236.8Kbps(UL)
2G (GPRS) 85.6Kbps(DL)/85.6Kbps(UL) 不支持 85.6Kbps(DL)/85.6Kbps(UL)
软件特性
网络协议 TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
上网方式 PPP/NDIS/RNDIS
USB 驱动 Windows XP/7/8/10、Linux (树莓派 Raspbian 系统免驱)
硬件接口
SIM 卡插槽 均支持,兼容 1.8V 和 3V SIM 卡
UART 接口 均支持,串口收发 AT 指令,可兼容 3.3V/5V 工作电平
USB 接口 均支持,可用于测试 AT 指令、获取 GPS 定位信息、升级固件等
USB 转 UART 均支持,可用于串口调试或登录树莓派
音频接口 均支持,可用于打电话等语音操作
TF 卡插槽 支持,可用于存放文件、短信等数据 不支持 支持
天线接口 LTE 主天线 LTE 主天线 + LTE 分集天线 + GNSS 天线
应用场景
适用地区 中国 欧洲/东南亚/西亚/非洲
/中国/韩国
北美 全球通用
典型应用 医疗及健康、智能支付、公网对讲、环境监测、能源监控、车队管理、智能工业、智慧农业

*部分产品未上架,如有需要请联系客服

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单



  1. SIM7600CE 4G HAT × 1
  2. LTE天线 × 1
  3. GPS External Antenna (B) × 1
  4. USB线 type A公口 转micro公口 ×2
  5. RPi铜柱包(2PCS套) ×1
