SIM7600CE-CNSE树莓派4G扩展板兼容3G/2G LBS基站定位

国内4G全网通、LTE CAT4 (高达150Mbps网速)、低功耗
价格
原价
型号
SIM7600CE-CNSE 4G HAT
SKU
18800
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
SIMCom提示

SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚,我们亦不对以上国家提供该产品或模组的任何技术支持。

树莓派 4G 扩展板

支持 4G/3G/2G 上网、打电话、发短信和 LBS 定位

树莓派工业级 4G DTU首图

我的特性

  • 基于 Raspberry Pi 40PIN GPIO 接口设计,适用于 Raspberry Pi 系列主板、Jetson Nano
  • 支持拨号上网、电话、短信、TCP、UDP、DTMF、HTTP、FTP 等功能
  • 支持 LBS 基站定位
  • 板载 USB 接口,可用于测试AT指令、拨号上网等
  • 板载 CP2102 USB 转 UART 芯片,方便进行串口调试
  • 引出模组 UART 等控制接口,方便接入 Arduino/STM32 等主控板
  • 板载 SIM 卡槽,支持 1.8V 和 3V SIM 卡
  • 板载 TF 卡槽,可用于存放文件、短信等数据
  • 板载音频接口和音频解码芯片,可用于打电话等语音操作
  • 板载 2 个 LED 指示灯,方便查看模块运行状态
  • 板载电平转换电路,可通过改焊 0 欧电阻切换 3.3V / 5V 工作电平
  • 支持波特率范围:300bps ~ 4Mbps (默认为 115200bps)
  • 支持自动识别波特率 (9600bps ~ 115200bps)
  • 支持 AT 命令控制 (基于 3GPP TS 27.007,27.005 和 V.25TER 命令集)
  • 支持 SIM 应用工具包:SAT 等级3,GSM 11.14 Release 99,USAT
  • 提供完善的配套资料手册 (Raspberry/Jetson Nano/Arduino/STM32 示例程序)

我的参数


工作频段
LTE Cat-4 LTE-FDD:B1/B3/B5/B8
LTE-TDD:B38/B39/B40/B41
3G UMTS/HSDPA/HSPA+:B1/B8
2G GSM/GPRS/EDGE:900/1800 MHz
短信和音频参数
短信(SMS) 支持类型:MT、MO、CB、Text、PDU
短信存储设备:USIM卡和ME(默认)
音频特性 支持回音消除功能
支持噪声抑制功能
其他参数
供电电压 5V
工作电压 5V / 3.3V (可通过改焊 0 欧电阻切换)
工作温度 -30°C ~ 80°C
存储温度 -45°C ~ 90°C
产品尺寸 56.01mm × 65.00mm

基于 Raspberry Pi 40PIN 接口设计

适用于 Raspberry Pi 系列主板、Jetson Nano

树莓派工业级 4G DTU首图

支持三大运营商

树莓派工业级 4G DTU

支持 Windows/Linux 拨号上网

LTE Cat-4:高达 50Mbps(上传) / 高达 150Mbps(下载) *
3G (HSPA+):高达 5.76Mbps(上传) / 高达 42Mbps(下载) *

树莓派工业级 4G DTU首图

*以上为理想的传输速率,实际测速受网络覆盖率,网络拥堵情况和基站情况等因素影响。

云平台通信

支持 TCP/UDP/FTP/FTPS/HTTP/HTTPS 等通信协议

树莓派工业级 4G DTU首图

支持打电话、发短信*

支持 AT 指令打电话和发短信,可通过耳麦接口进行通话

树莓派工业级 4G DTU首图

* SIM7600CE-CNSE SIM7600G-H 支持移动/联通卡打电话和发短信,不支持电信卡
* SIM7600CE-T 支持移动/联通/电信卡打电话和发短信。

资源简介

树莓派工业级 4G DTU首图

芯片简介

  1. SIM7600CE-CNSE 模组
  2. CP2102 USB 转 UART 芯片
  3. NAU8810 音频解码芯片
  4. TXS0108EPWR 电平转换芯片

    可将 3.3V/5V 电平转换成 1.8V

  5. MP2128DT 电源芯片
  6. SPX29302 电源芯片

接口简介

  1. Raspberry Pi GPIO 接口

    方便接入 Raspberry Pi

  2. SIM7600 控制接口

    方便接入 Arduino/STM32 等主控板

  3. SIM 卡槽

    支持 1.8V 和 3V 的 SIM 卡

  4. TF 卡槽

    可用于存放文件或短信等数据

  5. 3.5mm 耳机/麦克风接口

    可用于打电话等语音操作

  6. USB 接口

    可用于测试 AT 指令、获取 GPS 定位信息等

  7. USB TO UART 接口

    可用于串口调试或登录树莓派

  8. GNSS 天线接口

其他器件简介

  1. 模组开关按键
  2. 网络状态指示灯
  3. 电源指示灯

跳线说明

  1. UART 选择开关

    A:USB 转串口访问树莓派
    B:树莓派控制 SIM7600
    C:USB 转串口控制 SIM7600

  2. PWR 开关机设置跳线

    PWR - 3V3:上电自动开机
    PWR - D6:树莓派 D6 引脚控制开关机

  3. 飞行模式设置跳线:

    默认:悬空,不使能飞行模式控制引脚
    Flight - D4:树莓派 D4 引脚控制飞行模式

  4. 工作电平选择

    可通过改焊 0 欧电阻切换 3.3V / 5V 工作电平
    VCCIO - 3.3V:工作电平为 3.3V
    VCCIO - 5V :工作电平为 5V

  5. USB 接口引脚预留焊点
  6. BOOT 强制烧录预留焊点

接口定义

树莓派工业级 4G DTU首图

外形尺寸

树莓派工业级 4G DTU

选型表


产品型号 SIM7600CE-CNSE SIM7600CE-T SIM7600E SIM7600E-H* SIM7600A-H* SIM7600G-H
工作频段
LTE Cat-4
/LTE Cat-1
LTE-TDD
B38/B39/B40/B41
LTE-FDD
B1/B3/B5/B8
LTE-FDD
B1/B3/B5/B7/B8/B20
LTE-TDD
B38/B40/B41
LTE-FDD
B2/B4/B12
LTE-TDD
B34/B38/B39/B40/B41
LTE-FDD:
B1/B2/B3/B4/B5/B7
/B8/B12/B13/B18/B19
/B20/B25/B26/B28/B66
3G UMTS/HSDPA/HSPA+
B1/B8
TD-SCDMA
B34/B39
UMTS/HSPA+
B1/B5/B8
UMTS/HSPA+
B2/B5
UMTS/HSDPA/HSPA+
B1/B2/B4/B5/B6/B8/B19
2G GSM/GPRS/EDGE
900/1800 MHz
不支持 GSM/GPRS/EDGE
850/900/1800/1900MHz
GNSS 不支持 GPS/Beidou/GLONASS/GALILEO/QZSS
数据传输
LTE Cat-4
150Mbps(DL)/50Mbps(UL) 不支持 150Mbps(DL)/50Mbps(UL)
LTE Cat-1 不支持 10Mbps(DL)
/5Mbps(UL)
不支持
3G (HSPA+) 42Mbps(DL)/5.76Mbps(UL)
2G (EDGE) 236.8Kbps(DL)/236.8Kbps(UL) 不支持 236.8Kbps(DL)/236.8Kbps(UL)
2G (GPRS) 85.6Kbps(DL)/85.6Kbps(UL) 不支持 85.6Kbps(DL)/85.6Kbps(UL)
软件特性
网络协议 TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
上网方式 PPP/NDIS/RNDIS
USB 驱动 Windows XP/7/8/10、Linux (树莓派 Raspbian 系统免驱)
硬件接口
SIM 卡插槽 均支持,兼容 1.8V 和 3V SIM 卡
UART 接口 均支持,串口收发 AT 指令,可兼容 3.3V/5V 工作电平
USB 接口 均支持,可用于测试 AT 指令、获取 GPS 定位信息、升级固件等
USB 转 UART 均支持,可用于串口调试或登录树莓派
音频接口 均支持,可用于打电话等语音操作
TF 卡插槽 支持,可用于存放文件、短信等数据 不支持 支持
天线接口 LTE 主天线 LTE 主天线 + LTE 分集天线 + GNSS 天线
应用场景
适用地区 中国 欧洲/东南亚/西亚/非洲
/中国/韩国
北美 全球通用
典型应用 医疗及健康、智能支付、公网对讲、环境监测、能源监控、车队管理、智能工业、智慧农业

*部分产品未上架,如有需要请联系客服

资料及服务


微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 驱动板原理图
  • 示例程序
  • 开发资料



(例程资料以链接中实际给出的为准)


配置清单

  1. SIM7600CE-CNSE 4G HAT × 1
  2. LTE天线 × 1

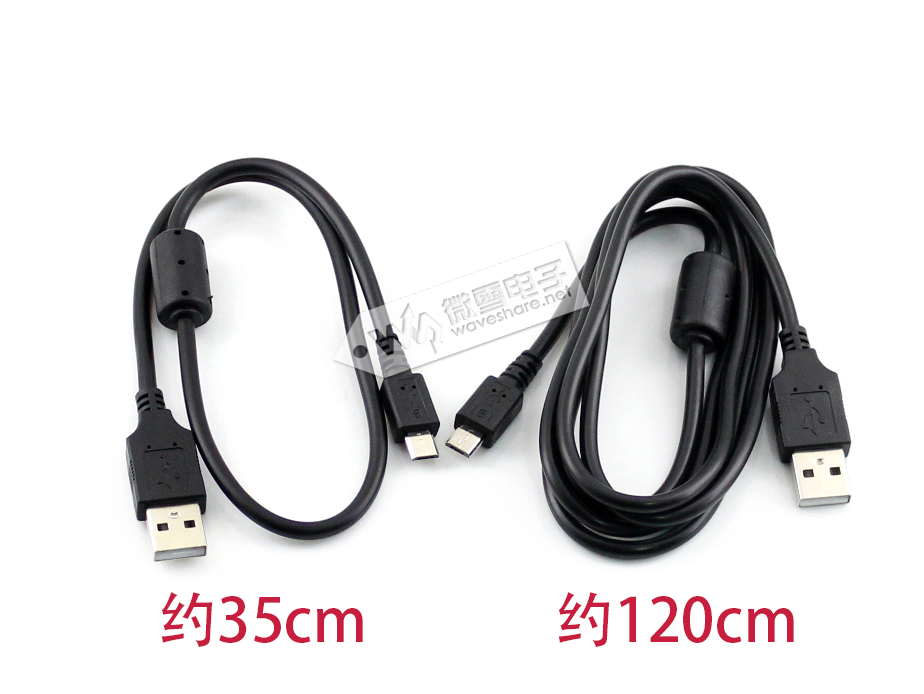

  3. USB线 type A公口 转micro公口 × 2
