工业级4G DTU物联网模块 国内4G全网通 LTE与RS232/485/TTL串口双向透明传输

高通平台,数据透传,4路socket,RNDIS拨号上网,Modbus自动采集

型号 SIM7600CE-CNSE 4G DTU

SKU 18254

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

SIM7600CE-CNSE 4G DTU

可实现 RS232/RS485/TTL 与 4G/3G/2G 蜂窝网络间的双向数据透明传输

SIM7600X 4G DTU 是一款工业级 4G DTU,采用高通方案的 4G 模组,国内 4G 全网通。用户经过简单的配置,即可实现 RS232/RS485/TTL 串口到 4G 网络的双向数据透传。

支持 USB 拨号上网,支持 4 路 socket 连接,支持 Modbus 协议等等,功能完善,使用简单,工作稳定,适用于需要 4G 传输较大数据量,对通信速率和时延响应要求较高的工业数据采集、通信、控制领域,或其他物联网通信应用。

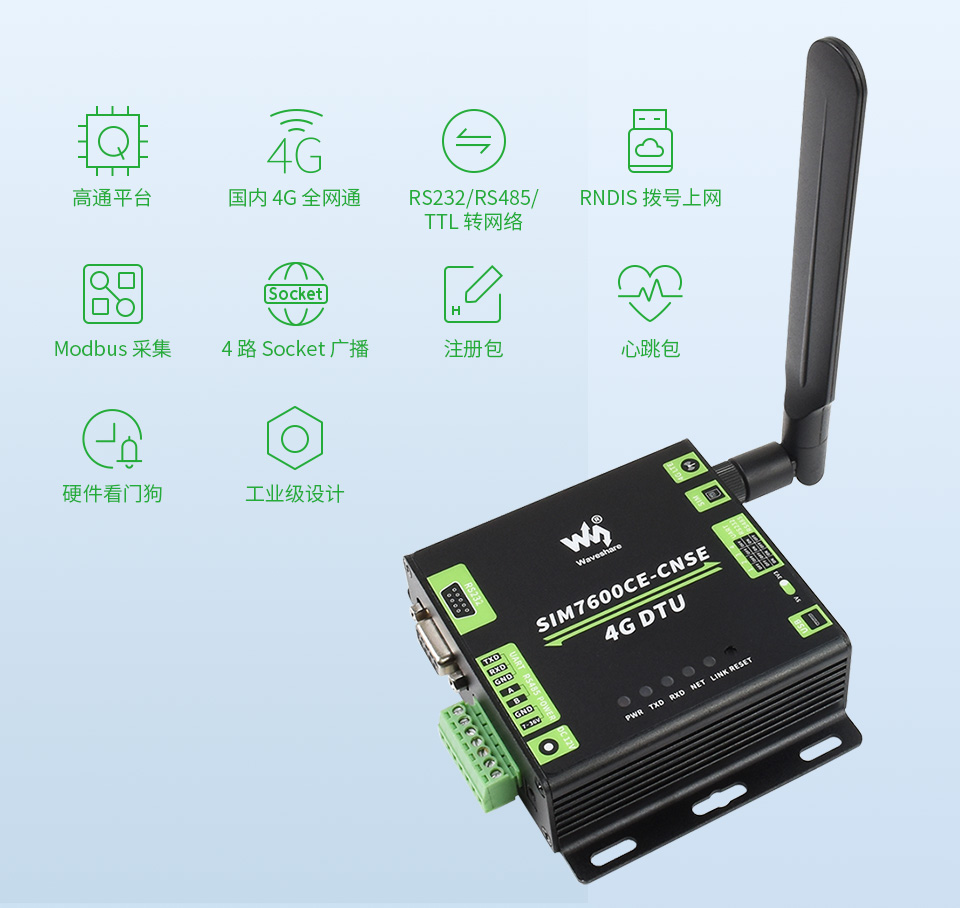

SIM7600CE-CNSE 4G DTU工业级4G DTU首图

产品参数

产品型号 SIM7600CE-CNSE SIM7600E-H*
工作频段
4G LTE-TDD: B38/B39/B40/B41
LTE-FDD: B1/B3/B8
LTE-TDD: B1/B3/B5/B7/B8/B20
LTE-FDD: B38/B40/B41
3G UMTS/HSDPA/HSPA+: B1/B8 UMTS/HSDPA/HSPA+: B1/B5/B8
2G GSM/GPRS/EDGE: 900/1800MHz
适用地区 中国,东南亚 欧洲,中东,非洲,韩国

数据传输
4G (LTE Cat-4) 150Mbps(DL) / 50Mbps(UL)
3G (HSPA+) 42Mbps(DL) / 5.76Mbps(UL)
2G (EDGE) 236.8Kbps(DL) / 236.8Kbps(UL)
2G (GPRS) 85.6Kbps(DL) / 85.6Kbps(UL)

软件功能
通信协议 TCP/UDP/RNDIS/Modbus
Socket 连接 可设置 1~4 路socket
Modbus 采集 支持 Modbus 自动采集,可设置 5 组指令,可自定义指令周期和间隔
心跳包 自定义心跳包,可设置时间间隔,可支持十六进制
注册包 自定义注册包/IMSI 注册包
软件保护 支持掉线自动重连,可设置故障重启时间
参数配置 上位机/云端

硬件说明
串口通信接口 RS232:
  接口形式:DB9 母头
  接口保护:TVS 管保护,浪涌和静电保护
RS485:
  接口形式:接线端子 (A、B)
  接口保护:提供 600W 防雷、浪涌和 15KV 静电保护 (预留 120R 平衡电阻焊盘)
TTL(UART):
  工作电平:3.3V 或 5V
  接口形式:接线端子 (TXD、RXD、GND)
串口通信波特率 支持 300bps ~ 921600bps,默认为 115200bps
USB 接口 工作电平:5V
接口形式:Micro USB
接口保护:提供 ESD 保护二极管,静电放电保护
接口用途:参数配置、拨号上网、固件升级
电源接口 接口形式:7~36V 接线端子 或 DC 12V 接口
接口保护:肖特基二极管保护,防反接保护
硬件保护 内置 MCU,硬件看门狗功能,确保不宕机;工业级铝合金外壳
工作电压 7~36V DC
工作电流 空闲电流:10~30mA @12V
发射电流:80~450mA @12V (取决于网络情况)
指示灯 PWR (电源)、RXD/TXD (串口收发)、NET (网络)、LINK (socket 连接)
按键 复位按键
SIM 卡 标准 SIM 卡(1.8V / 3V)
天线接口 SMA
工作温度 -40℃~80℃
* 部分型号未上架,如有需要请联系客服

支持国内 4G 全网通

SIM7600CE-CNSE 4G DTU工业级4G DTU支持国内 4G 全网通

支持 RS232/RS485/TTL 与
4G/3G/2G 网络的双向数据透传

可实现串口设备与网络服务器间的双向数据透传
可支持设置 1~4 路 socket 连接,支持心跳包和注册包

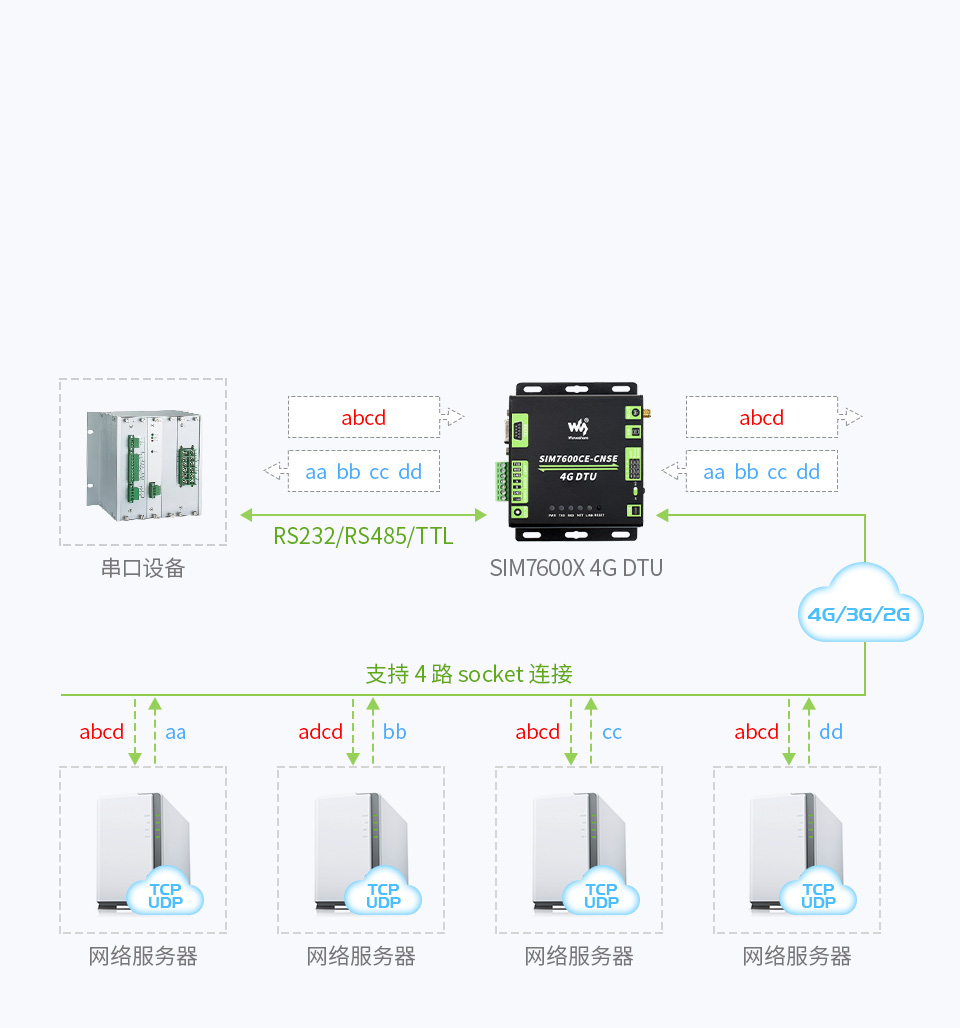

SIM7600CE-CNSE 4G DTU工业级4G DTU支持 RS232/RS485/TTL

支持 Modbus 定时自动
采集传感器数据

支持设置 5 条 Modbus 采集指令,用户设置好指令后
DTU 会定时读取传感器数据,并将读取到的数据发送到服务器

SIM7600CE-CNSE 4G DTU工业级4G DTU支持 Modbus 定时自动

支持 RNDIS 拨号上网

支持通过 USB 口进行 RNDIS 拨号上网,支持 Windows/Linux

支持高达 150Mbps 下行和 50Mbps 上行速率*

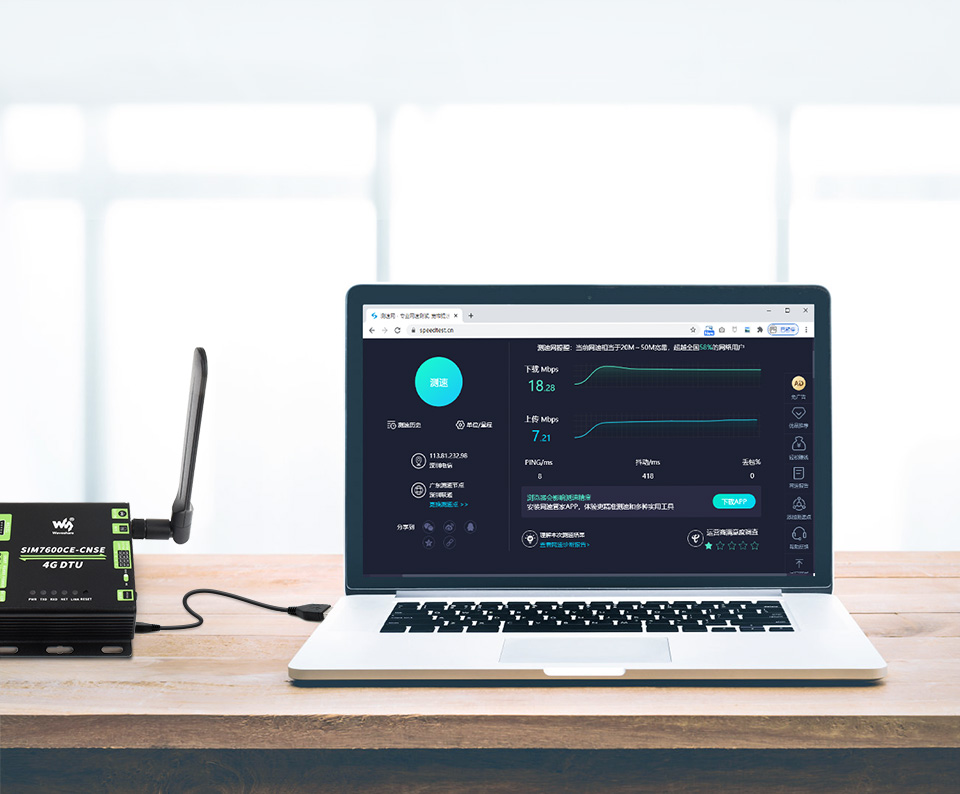

SIM7600CE-CNSE 4G DTU工业级4G DTU支持 RNDIS 拨号上网

* 理想情况可支持高达 150Mbps 下行和 50Mbps 下行速率,实际测速结果受网络覆盖率,
网络拥堵情况和基站情况等因素影响会有较大波动。

DTU 参数配置

支持通过上位机软件、网络云端等方式配置 DTU 参数

SIM7600CE-CNSE 4G DTU工业级4G DTUDTU 参数配置

工业级硬件设计

三种串口通信接口,多种软硬件保护机制,防静电/浪涌/电源短接
工业级外壳,整机工作稳定更安全

SIM7600CE-CNSE 4G DTU工业级4G DTU工业级硬件设计

工作状态指示灯

可实时观察是否正常连接和信号流状态

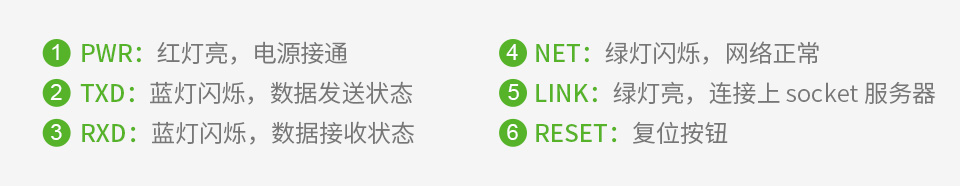

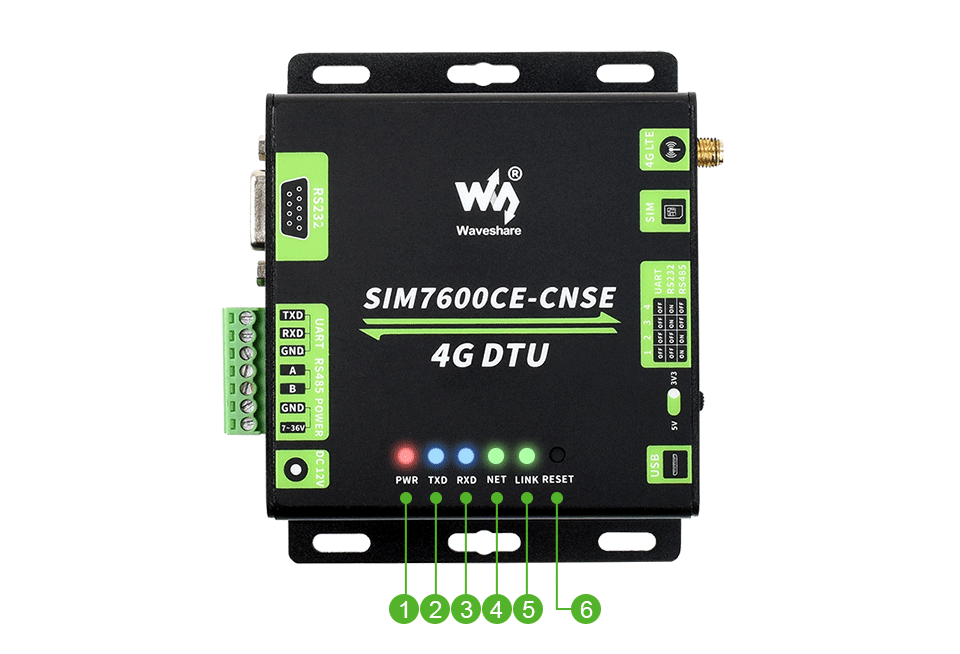

SIM7600CE-CNSE 4G DTU工业级4G DTU工作状态指示灯 SIM7600CE-CNSE 4G DTU工业级4G DTU工作状态指示灯

应用领域

SIM7600CE-CNSE 4G DTU工业级4G DTU应用领域

外形尺寸

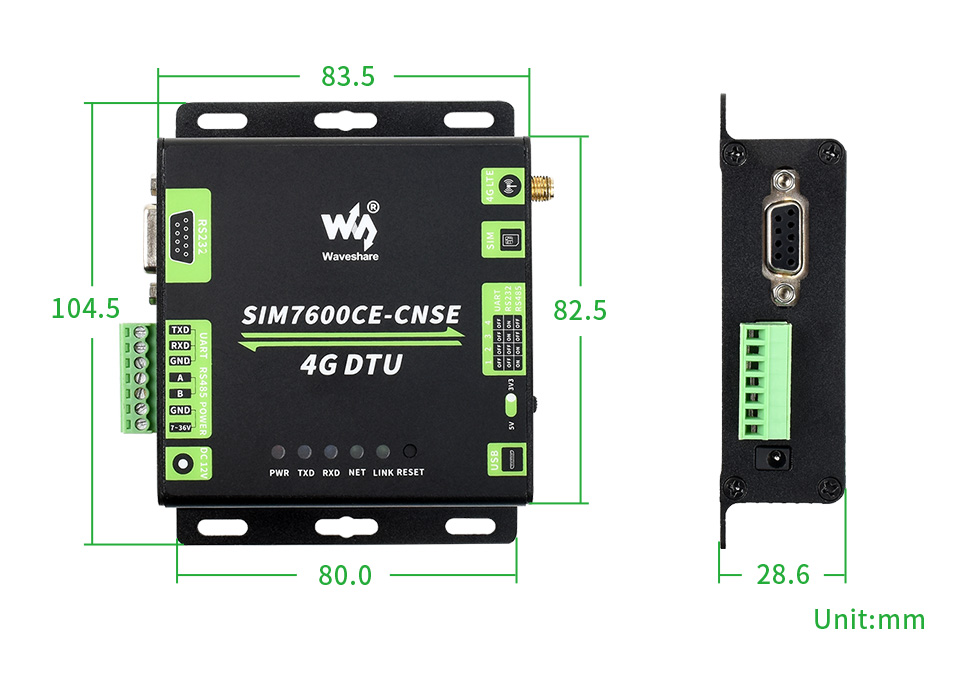

SIM7600CE-CNSE 4G DTU工业级4G DTU外形尺寸
