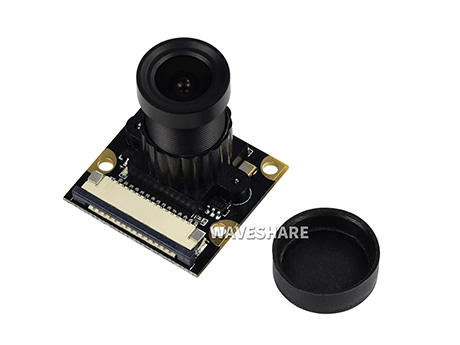

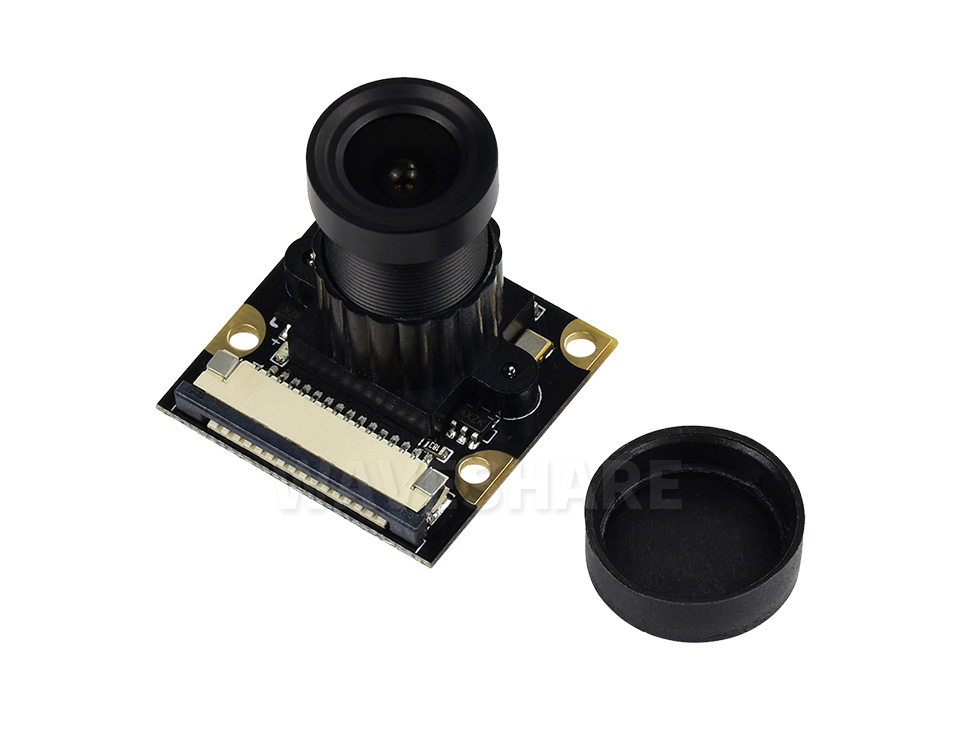

树莓派摄像头F型OV5647-500万像素 红外 可调焦

兼容树莓派任何版本,对角视场角(FOV):75度

型号 RPi Camera (F)

SKU 10299

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【自我介绍】
我是树莓派摄像头,兼容树莓派任何版本。
我自带红外补光灯,支持红外夜视。
我支持调焦,你可根据进物体的远近对我进行调整。

注:用在Raspberry Pi Zero / Zero W / Zero WH上需另外选购 Raspberry Pi Zero v1.3 Camera Cable

【我的参数】
  • 500万像素
  • 感光芯片OV5647
  • 拍摄对焦距离可调
  • 摄像头参数:
    • CMOS尺寸:1/4英寸
    • 光圈(F):1.8
    • 焦距(Focal Length):3.6mm
    • 对角视场角(FOV):75度
    • 传感器像素:1080p
  • 4个螺孔:
    • 可用于固定位置
    • 支持3.3V对外供电
    • 支持接入红外灯或补光灯
  • 尺寸:25mm × 24mm

产品解析

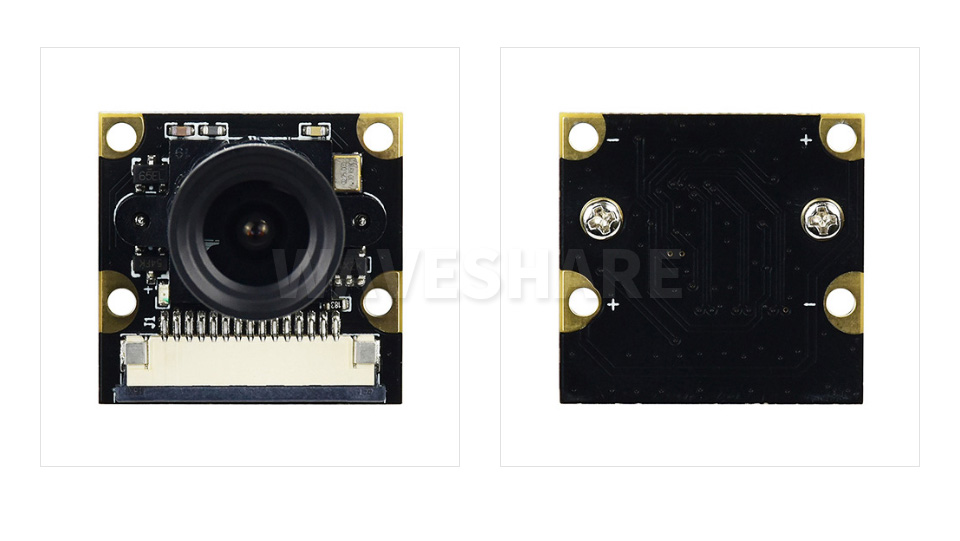

简洁接口设计

既是螺丝定位孔,同时也是3.3V电源接口,可接红外感光灯


孔位设计

专门留有螺丝孔,各种镜头自由更换

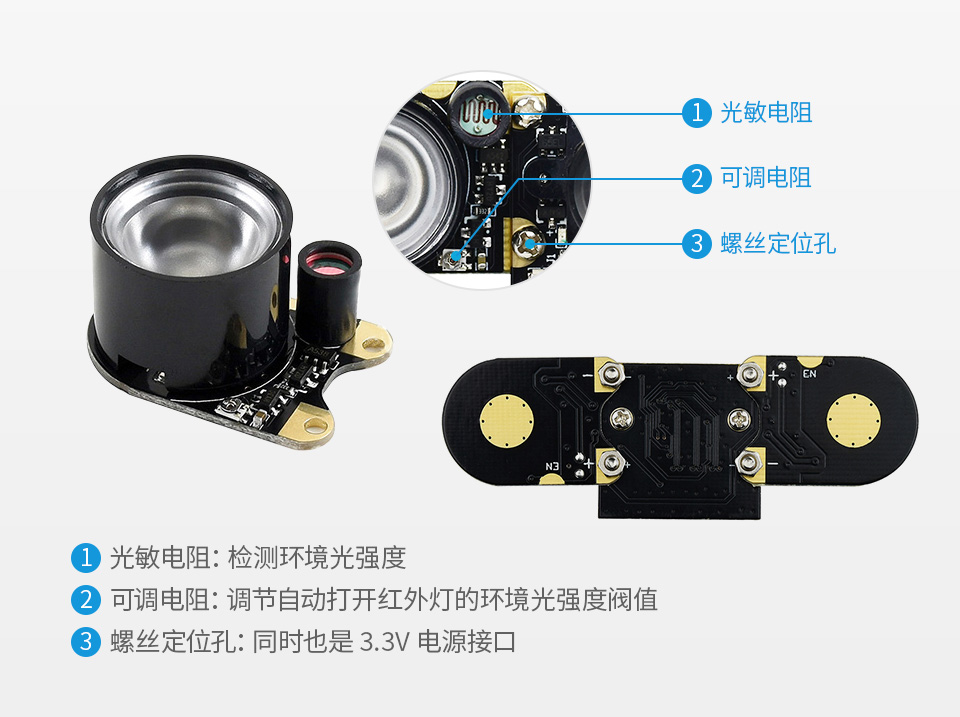

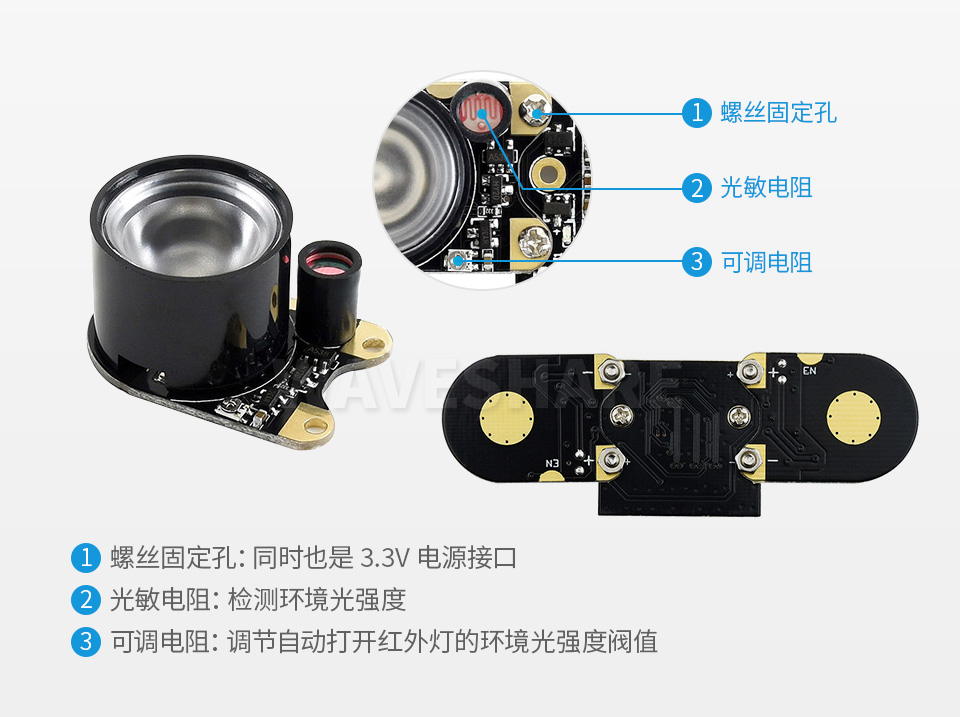

配套感光红外灯

可通过四个螺丝固定孔拆装感光红外灯

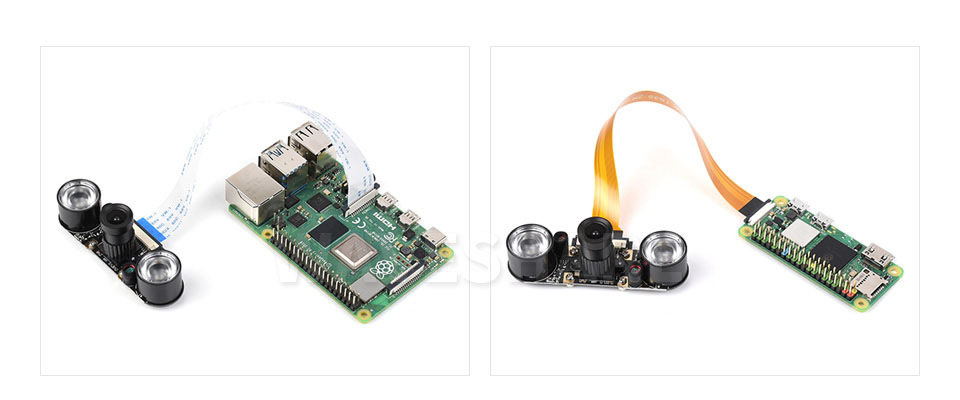

接入树莓派使用

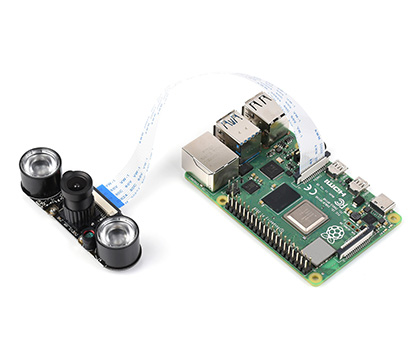

可直接接入树莓派4B/3B+/3A+/3B/2B/B+/A+多个版本

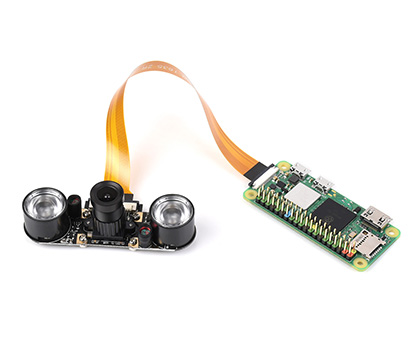

接入树莓派Zero/Zero W/Zero WH(须另购FFC线

产品认证





产品选型

型号 像素 模组 可调焦 红外 对角视场角(度) 品牌 尺寸(mm) 推荐度
RPi Camera V2 800万 IMX219 × × 62.2 element14 25x24x9 ★★★☆
RPi NoIR Camera V2 800万 IMX219 × 62.2 element14 25x24x9 ★★★☆
RPi Camera (B) 500万 OV5647 × 60.6 waveshare 32x32 ★★★
RPi Camera (D) 500万 OV5647 × × 66 waveshare 25x24x9 ★★
RPi Camera (E) 500万 OV5647 × 69.1 waveshare 25x24x6 ★★
RPi Camera (F) 500万 OV5647 75 waveshare 25x24 ★★★★
RPi Camera (G) 500万 OV5647 × 160 waveshare 25x24 ★★★★
RPi Camera (H) 500万 OV5647 160 waveshare 25x24 ★★★★
RPi Camera (I) 500万 OV5647 × 170 waveshare 32x32 ★★★
RPi Camera (M) 500万 OV5647 × 200 waveshare 25x24 ★★★
RPi IR-CUT Camera 500万 OV5647 75.7 waveshare 31x32 ★★★★
RPi IR-CUT Camera (B) 500万 OV5647 40 waveshare 31x32 ★★★★
RPi Zero V1.3 Camera 500万 OV5647 × × 69.1 waveshare 60x11.5x5 ★★★
RPi FPC Camera 500万 OV5647 × × 72 waveshare 300x16x5 ★★★

【说明】

1、推荐度由销量及性价比综合计得。

2、普通红外摄像头因为CCD没有红外滤光片,所以在白天看起来会有些偏红,但正因如此,夜晚才能正常使用。
      如果需要白天和夜晚都能正常显示,推荐使用RPi IR-CUT CameraRPi IR-CUT Camera (B)

3、RPi Zero V1.3 Camera 仅适用于Raspberry Pi Zero V1.3Raspberry Pi Zero WRaspberry Pi Zero WH

产品资料

资料包括:

  • 用户手册

下载路径: www.waveshare.net/wiki/RPi_Camera_(F)

配置清单

  1. RPi Camera (F) × 1
  2. Infrared LED Board (B) × 2
  3. 15PIN FFC (异向) × 1
1
2
3
本产品默认配套的FFC线为16cm,如需使用更长的FFC线,可选购:RPi Camera Cable 60cm
