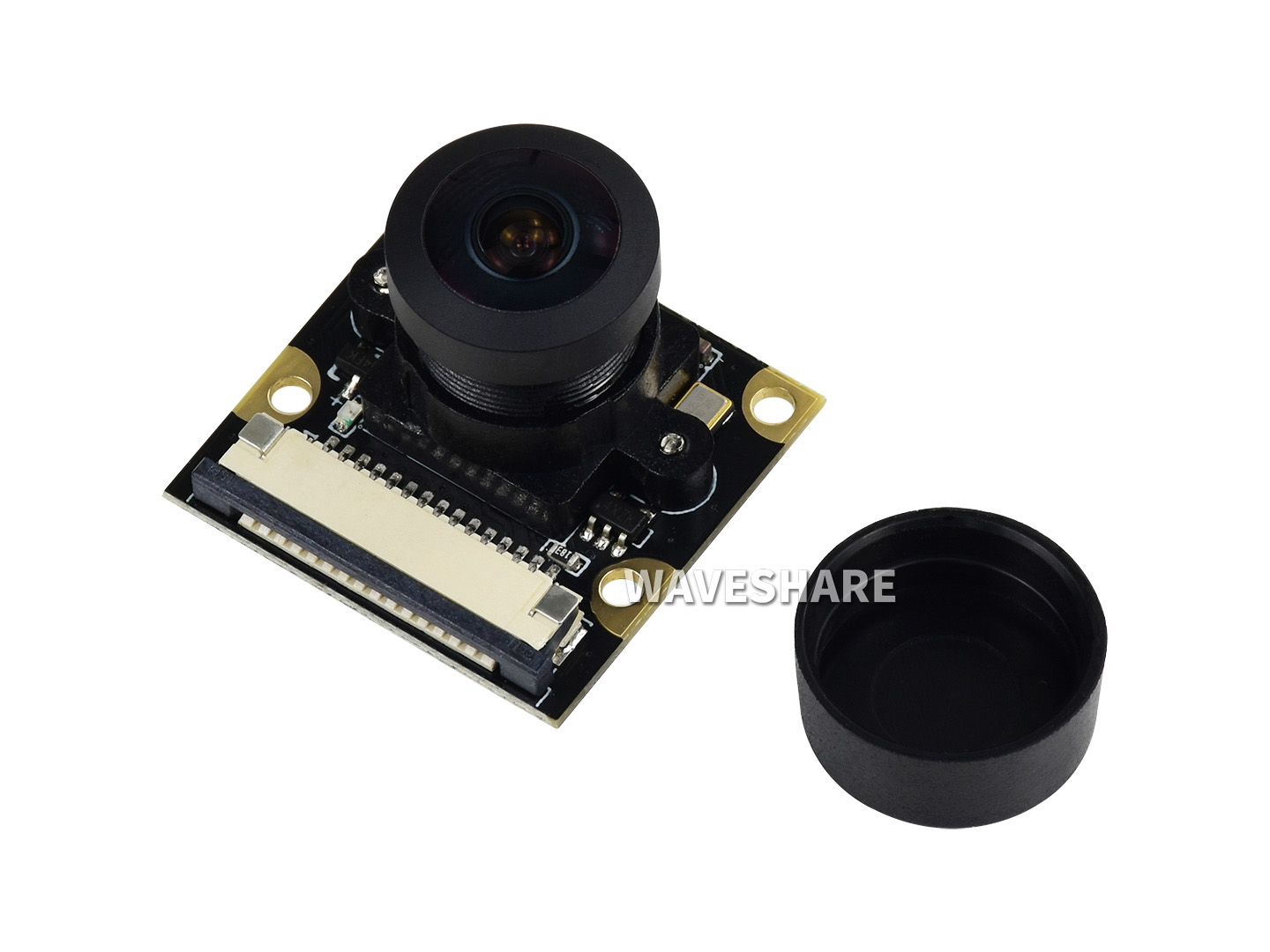

树莓派摄像头H型OV5647-500万像素 红外 广视角 可调焦

兼容树莓派任何版本,对角视场角(FOV):160度
价格
原价
型号
RPi Camera (H)
SKU
10703
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派摄像头 H 型

500 万像素 | 红外夜视 | 手动对焦 | 鱼眼

兼容 Raspberry Pi 系列主板

树莓派摄像头 H 型主图

适用设备

树莓派摄像头适用设备

Raspberry Pi 系列

支持 Pi 4B / 3B+ / 3A+ / Zero / Zero 2 W

CM3 / 3+ / 4 需要配套底板使用

Pi Zero / Zero 2 W 以及部分 CM3 / 3+ / 4 底板的摄像头接口采用 22PIN 封装,默认配送的排线为 15PIN 封装,如果需要使用在这些主板、底板上,需要另外购买转接线


支持旭日 X3 派

支持 ubuntu,需另购转接板

产品参数

感光芯片 OV5647 CMOS 尺寸 1/4英寸
像素 500 万 光圈 F2.35
焦距 3.15mm 对角视场角 160°
红外夜视 支持 对焦方式 手动对焦

1080P 高清视频录像
成像更清晰

树莓派摄像头 H 型 1080P 高清视频录像

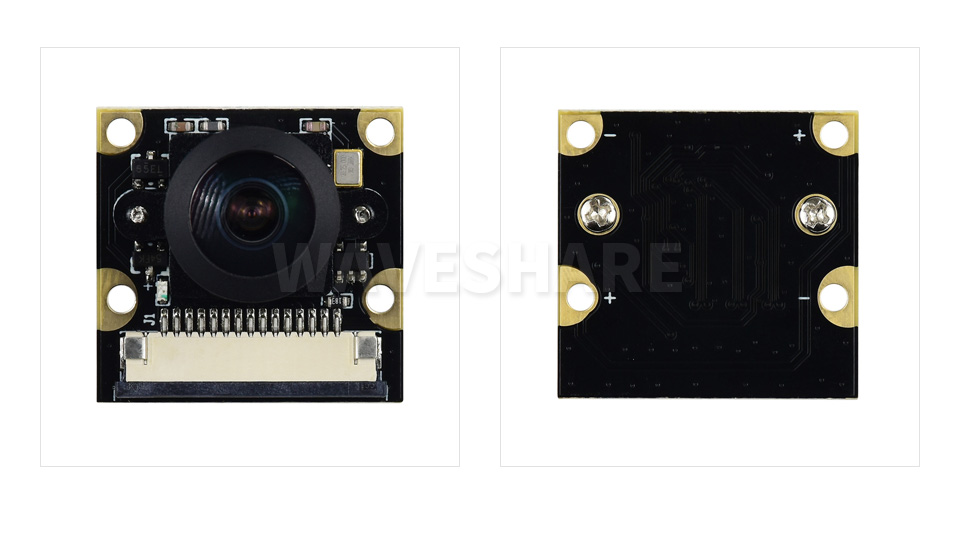

简洁接口设计

4 个螺孔既是固定孔,同时也是 3.3V 电源接口
支持接入红外灯或补光灯

树莓派摄像头 H 型简洁接口设计

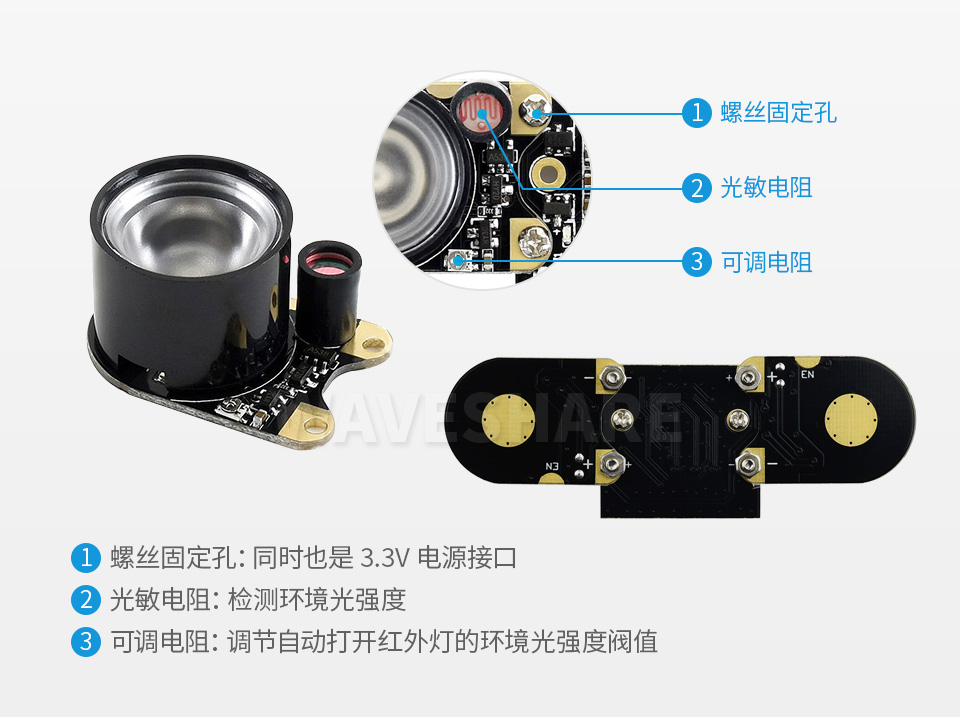

配套感光红外灯

配套波长 850nm 红外灯
可通过四个螺丝固定孔拆装感光红外灯

树莓派摄像头 H 型配套感光红外灯

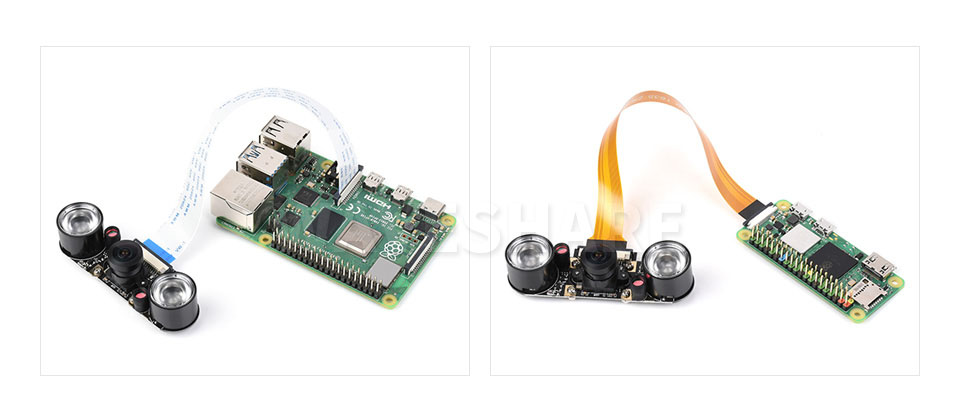

接入树莓派使用

可直接接入树莓派 4B/3B+/3A+/3B/2B/B+/A+ 多个版本

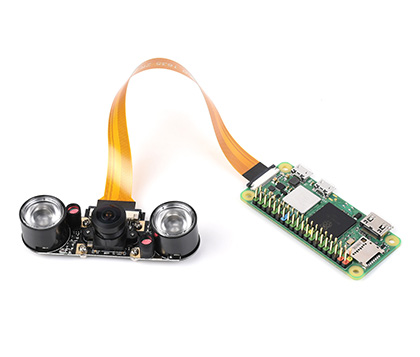

接入树莓派 Zero 系列或 Zero 2 W 系列(须另购 FPC 线 )

树莓派摄像头 H 型接入树莓派使用

本产品不含图中的 树莓派 4B树莓派 Zero 2 W黄色 FPC 线
如有需要,请另行购买

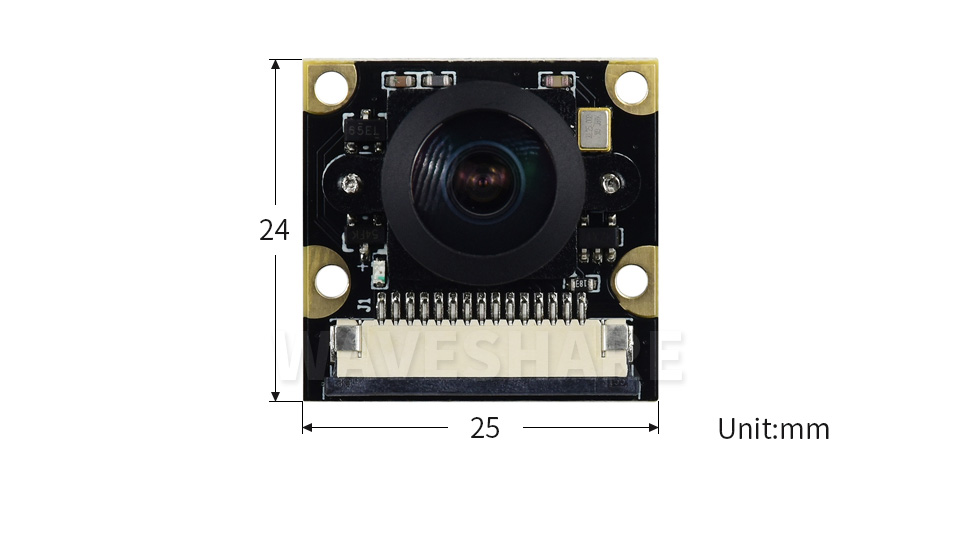

产品尺寸

树莓派摄像头 H 型产品尺寸

500 万像素 OV5647 模组
摄像头产品选型

产品型号 红外滤光片 光圈 焦距mm 对角视场角 尺寸mm 特性
RPi Camera (B) 集成 2 6 60.6° 32×32 -
RPi Camera (E) 2.8 3.21 69.8° 25×24 -
RPi Camera (F) 2 3.6 50° 25×24 -
RPi Camera (G) 集成 2.35 3.15 160° 25×24 -
RPi Camera (H) 2.35 3.15 160° 25×24 -
RPi Camera (I) 集成 2 1.55 185° 32×32 -
RPi Camera (M) 集成 2 0.87 200° 25×24 -
RPi IR-CUT Camera 集成 2 3.6 50° 31×32 IR-CUT
RPi IR-CUT Camera (B) 集成 1.4 8 40° 31×32 IR-CUT
RPi Zero V1.3 Camera 集成 2.8 3.21 69.8° 60×11.5 Zero 系列专用
RPi FPC Camera 集成 2.8 3.21 69.8° 300×16 小尺寸
RPi FPC Camera (B) 集成 2.4 3.89 72.9° 35×16 小尺寸
OV5647-70 5MP OIS Camera 2.8 3.2 70° 19×19 光学防抖
如无特殊说明,本表格产品全部适用于 Raspberry Pi、CM3/3+/4,具体请参考详情页说明
说明:
红外摄像头因为传感器没有集成红外滤光片,所以在白天看起来会有些偏红,但正因如此,夜晚配合红外补光灯才能正常使用。 如果需要白天和夜晚都能正常显示,请购买 RPi IR-CUT CameraRPi IR-CUT Camera (B)

资料及服务

配置清单

  1. RPi Camera (H) × 1
  2. Infrared LED Board (B) × 2
  3. 15PIN FFC (异向) × 1

保修服务


保修3个月



免费保修


保修期内,正常使用下产生的质量问题,比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品,请妥善存放和使用,若屏幕或镜头出现磨损或爆裂,无法保修。
