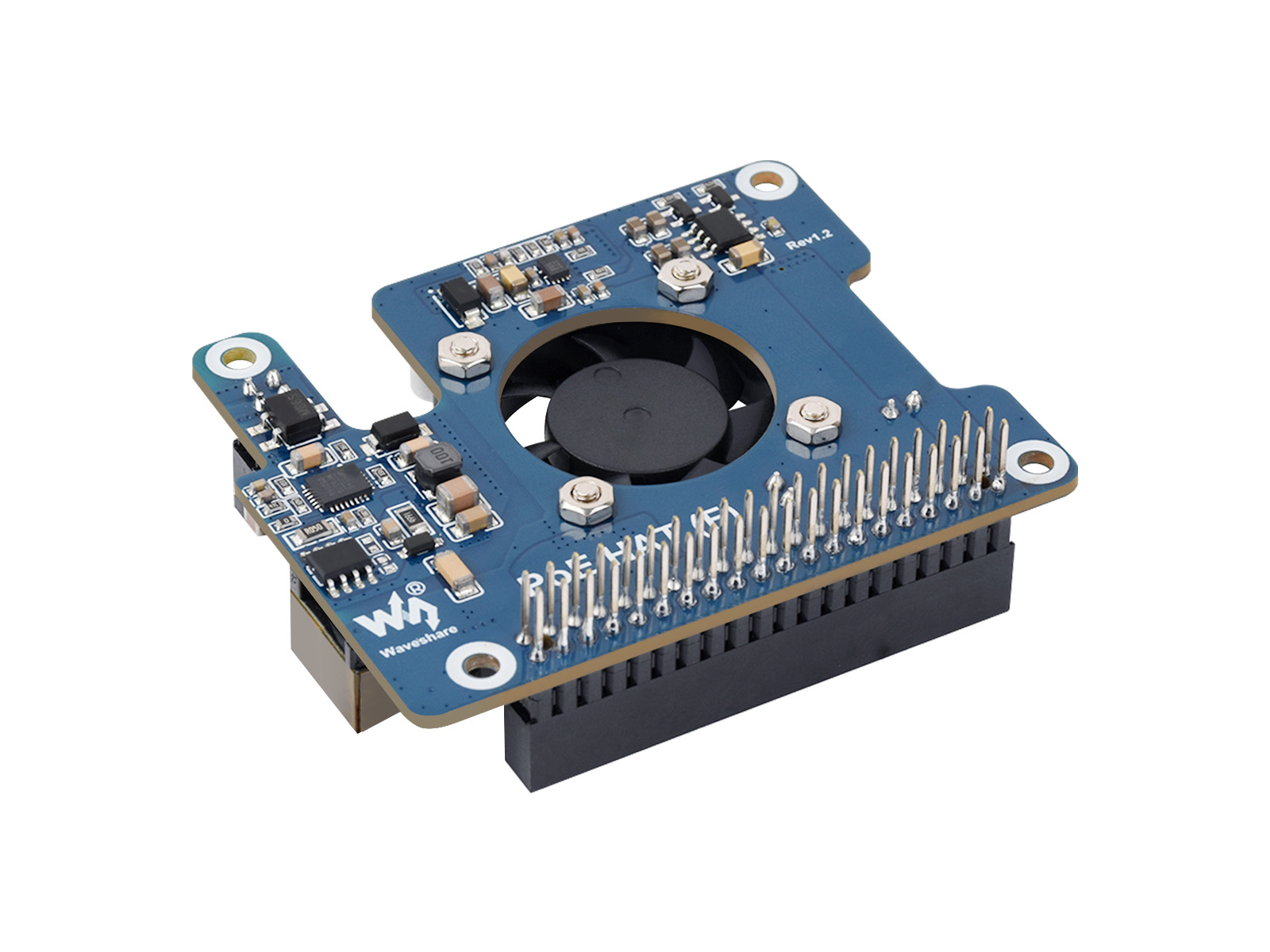

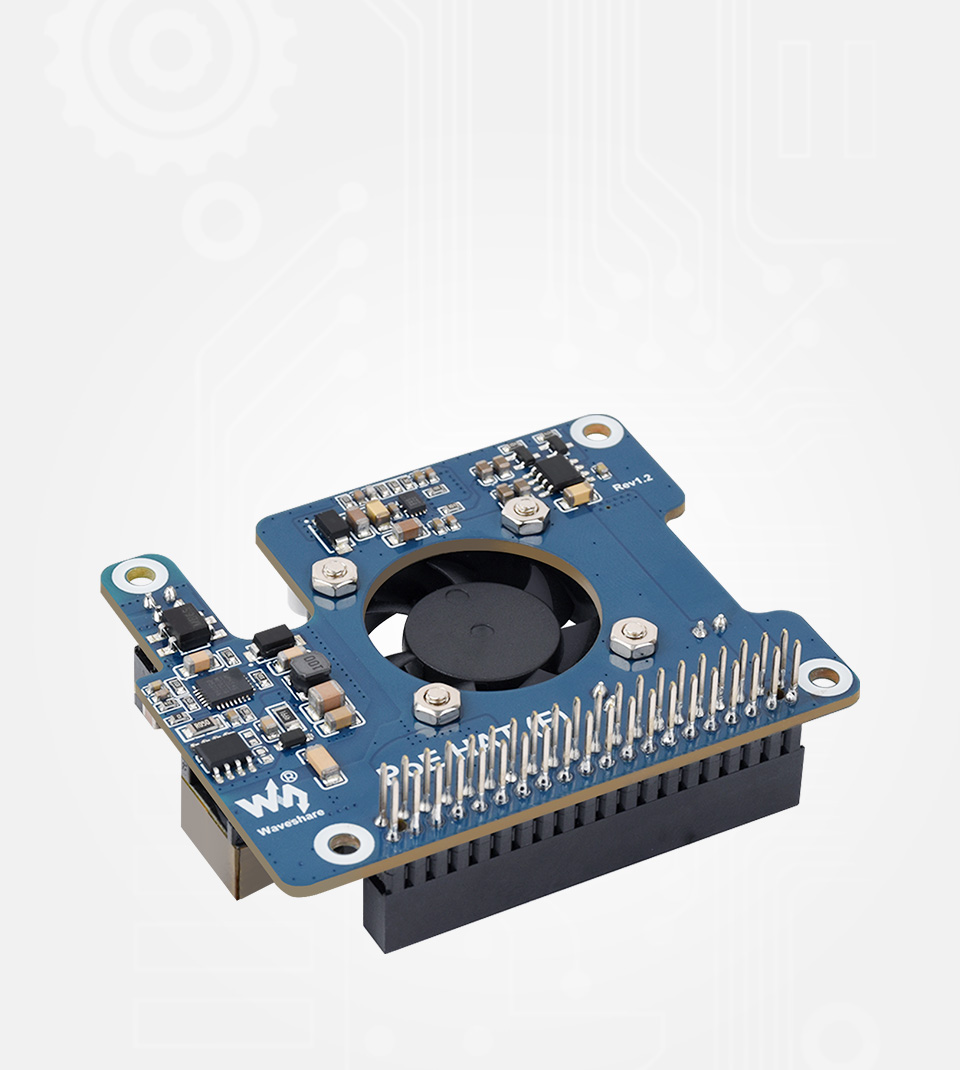

树莓派 5 以太网供电扩展板
适用于树莓派 5，支持 IEEE 802.3af/at 网络标准
板载 5V 和 12V 接口，满足更多外设使用
产品特性

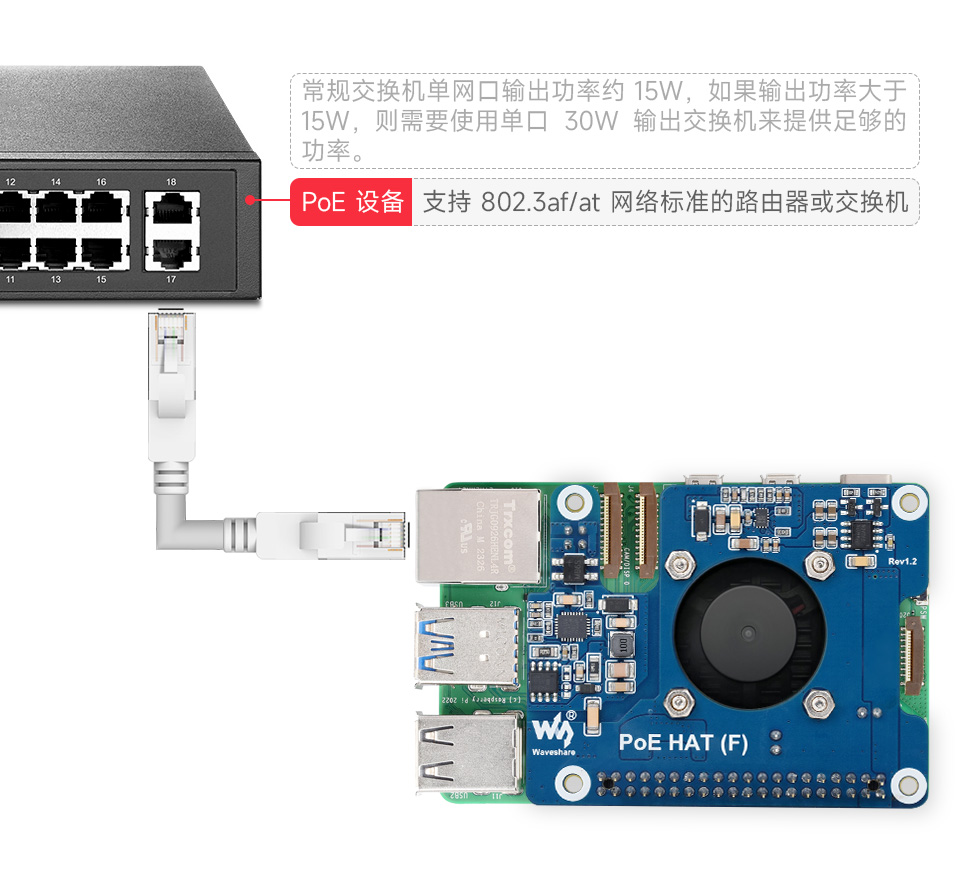

一款适用于 Raspberry Pi 5 的以太网供电 (PoE) 扩展板，支持 IEEE 802.3af/at 网络标准。适合搭配支持 IEEE 802.3af/at 网络标准的 PoE 路由器或交换机一起使用，只需一根网线接入即可让树莓派实现联网和供电。
- 基于 Raspberry Pi 40PIN GPIO 接口，适用于 Raspberry Pi 5
- 支持 PoE 以太网供电，支持 IEEE 802.3af/at PoE 网络标准
- 采用全隔离开关模式电源 (SMPS)
- 板载高转速的主动散热风扇，以及配备金属散热片，共同加速散热
产品参数
| PoE 电源输入 | 37V ~ 57V 直流输入 |
|---|---|
| 电源输出 | GPIO 排针：5V 4.5A (MAX) |
| 2P 排针：12V 2A (MAX) | |
| 产品尺寸 | 56.5 × 70.0mm |
| 网络标准 | 支持 IEEE 802.3af/at PoE |

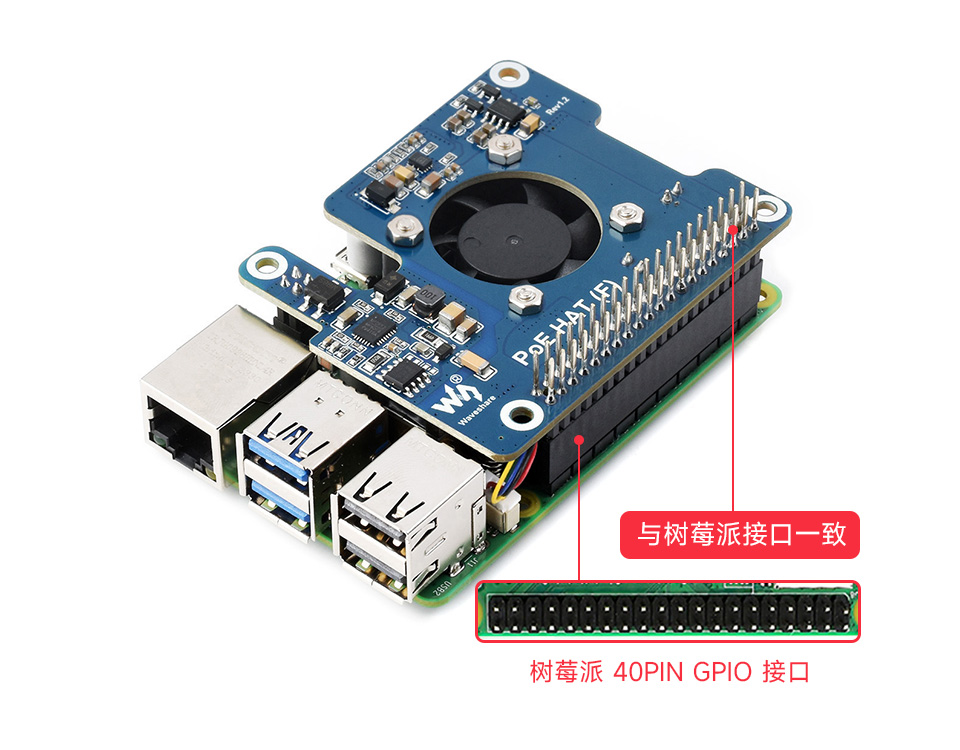

适用于 Raspberry Pi 5
基于 Raspberry Pi 40PIN GPIO 接口设计，顶部引出排针，方便接入其他树莓派扩展板

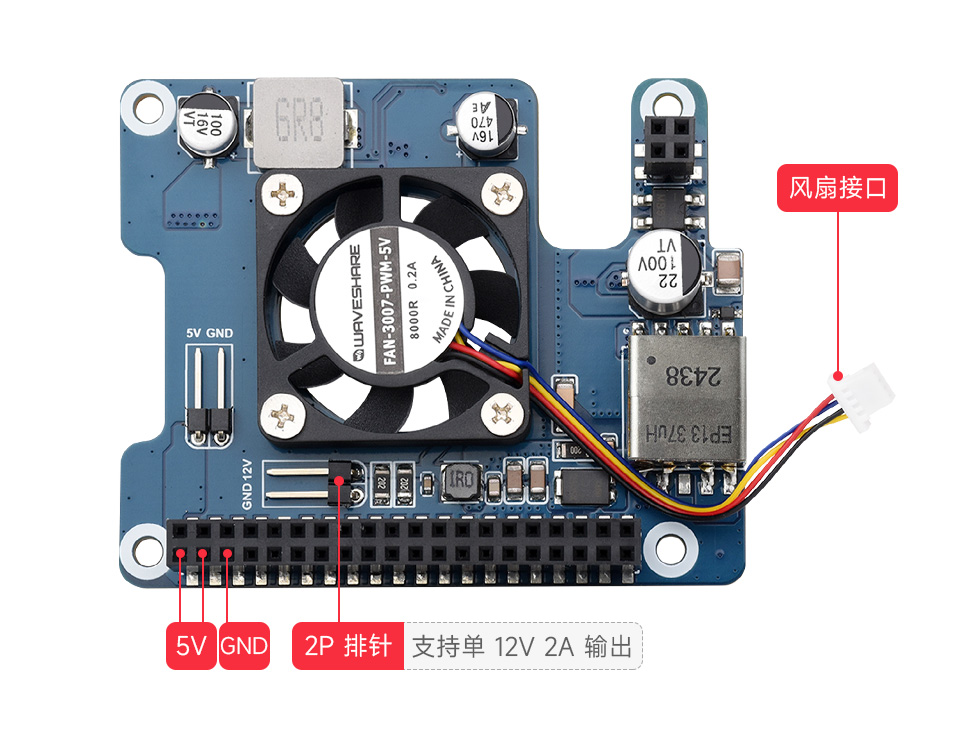

板载供电接口
板载 5V 和 12V 排针接口，5V 接口总功率可高达 4.5A 输出能力 (12V 和 5V 输出总功率不超过 25W)，满足树莓派供电的同时还能给额外设备供电

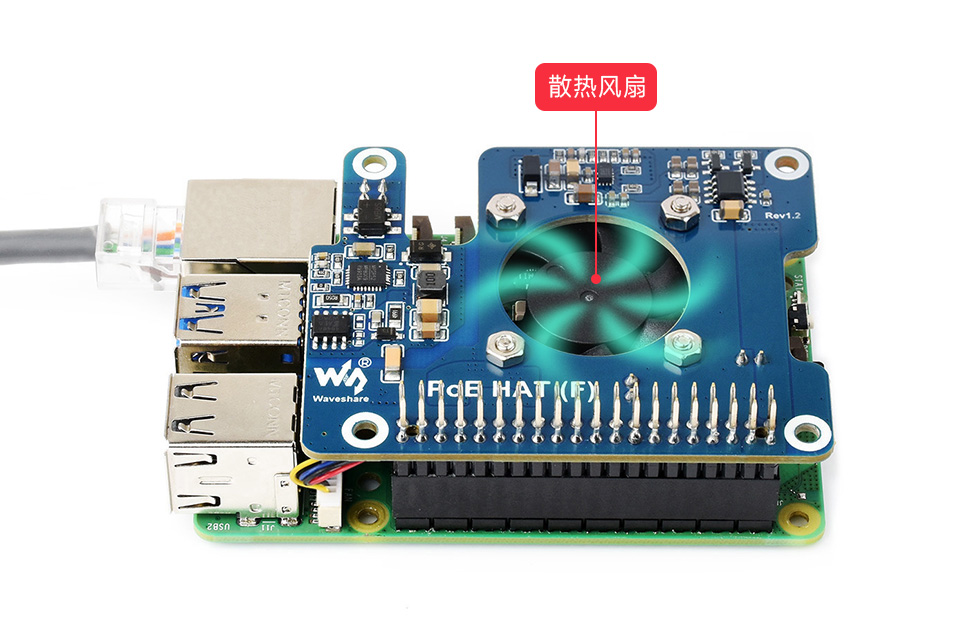

板载主动散热风扇
加速散热降温，主板运行更稳定

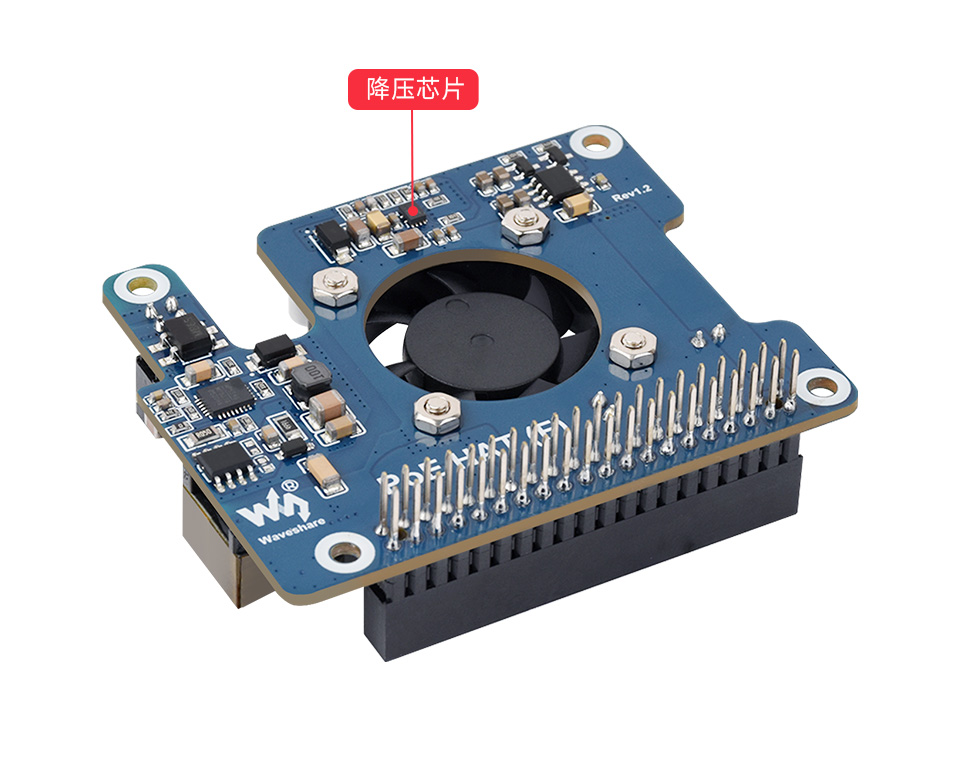

板载 MP8759GD 降压芯片
使用原装进口芯片，在散热条件足够的情况下，输出可达 5A

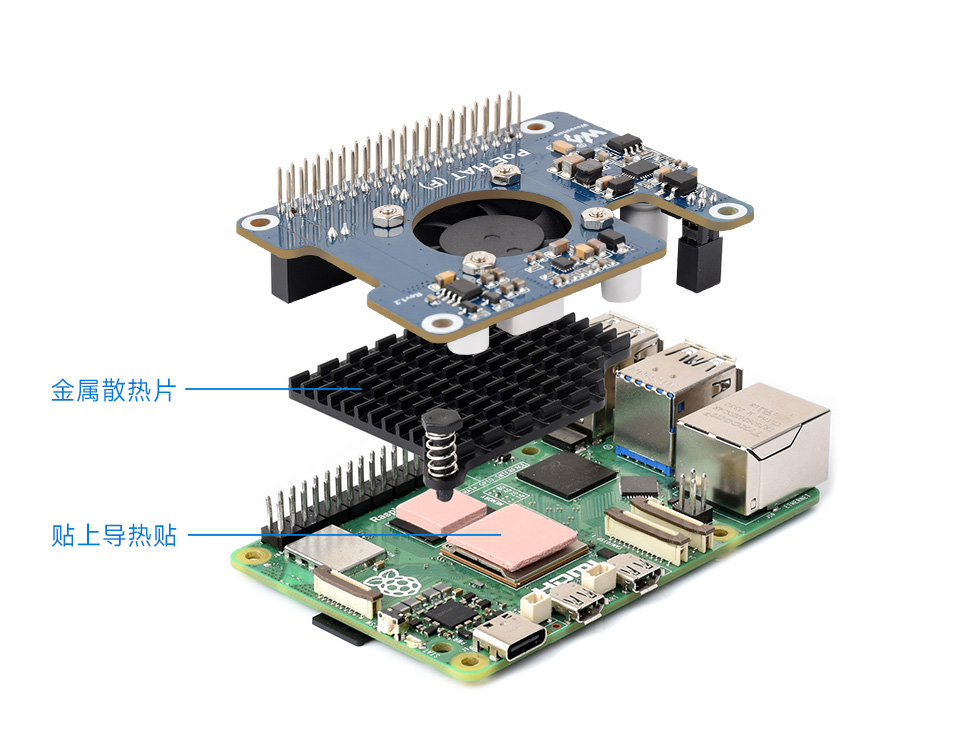

安装介绍
先贴上导热贴，再装上金属散热片，然后装上 PoE 扩展板即可
图片仅供展示，详细配置请参考配置清单

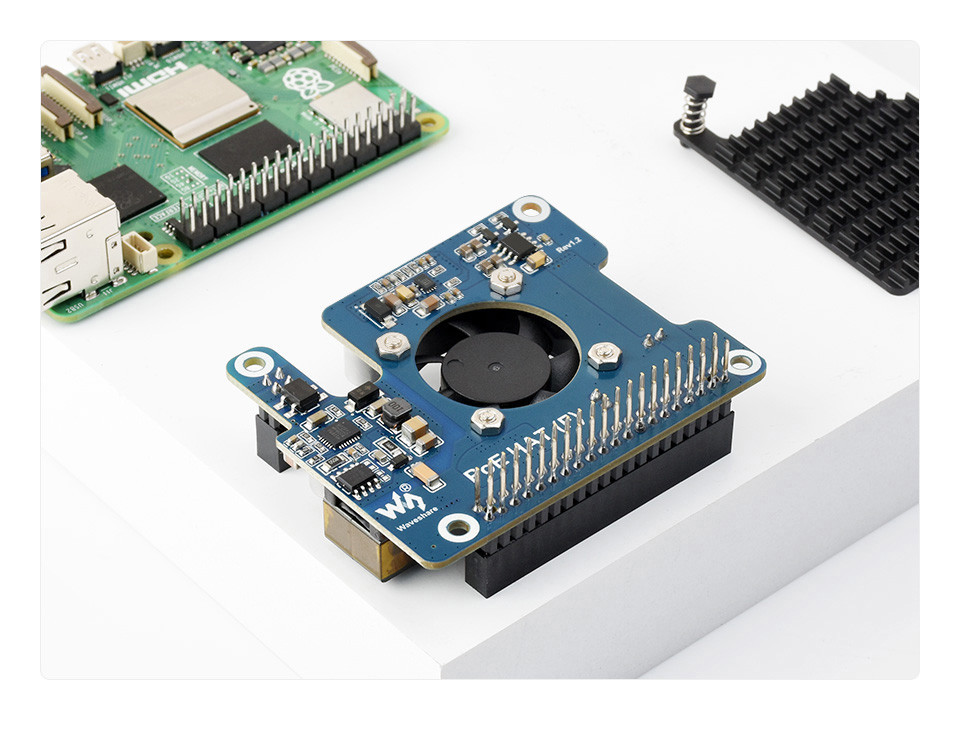

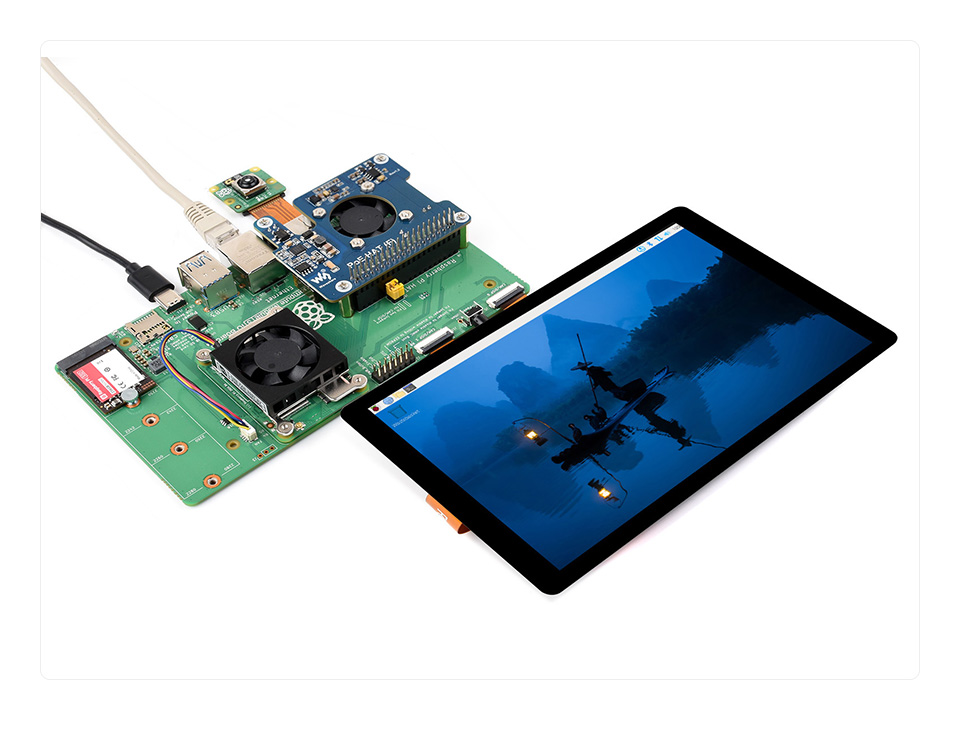

产品展示
产品尺寸
选型对比
| 型号 | 适用主板 | PoE 标准 | PoE 电源输出 | 特点 |
|---|---|---|---|---|
| Raspberry Pi PoE+ HAT | Pi 3B+/4B | 802.3af/at | 5V 4A | 树莓派官方出品(二代) |
| PoE HAT (B) | 802.3af | 5V 2.5A | 带 OLED 显示屏，实惠 | |
| PoE HAT (C) | 802.3af/at | 5V 4A / 12V 2A | 大功率，实惠 | |
| PoE HAT (D) | 802.3af | 5V 2.5A | 小巧，可搭配树莓派官方 外壳一起使用，实惠 |
|
| PoE HAT (E) | 802.3af | 5V 2.5A | 体积更小，可搭配树莓派官方 外壳一起使用，实惠 |
|
| PoE HAT (F) | Pi 5 | 802.3af/at | 5V 4.5A / 12V 2A | 配有金属散热片，大功率，实惠 |
