树莓派以太网供电扩展板C型 适用于树莓派3B+/4B,支持802.3af/at网络标准

适用于Raspberry Pi 3B+/4B (未来树莓派新版只要兼容旧版,均可支持)
价格
原价
型号
PoE HAT (C)
SKU
19445
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

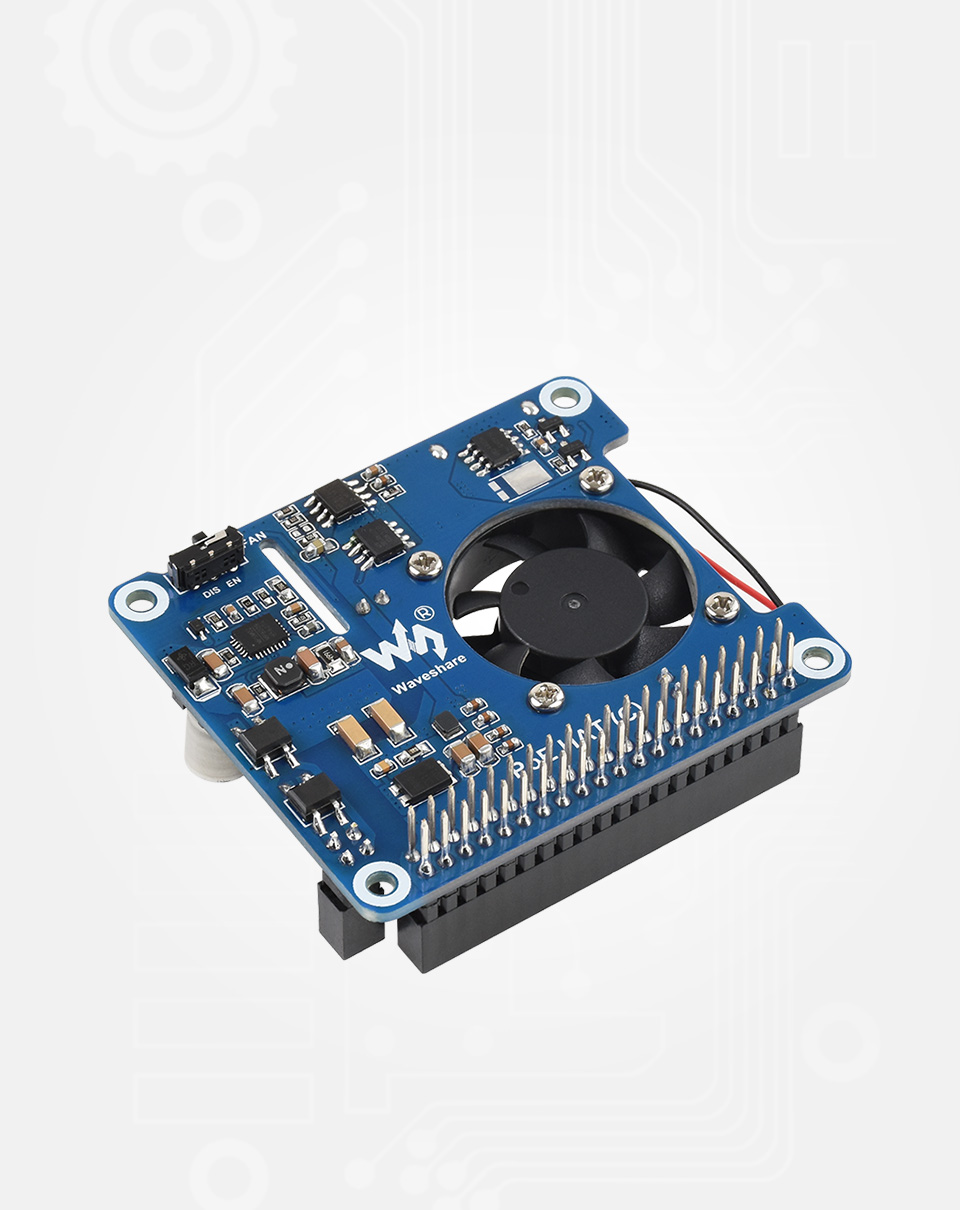

树莓派以太网供电扩展板

适用于树莓派 3B+/4B,支持 IEEE 802.3af/at 网络标准

(未来树莓派新版只要兼容旧版,均可支持)

板载 12V 和 5V接口,满足更多外设使用

我是块适用于 Raspberry Pi 3B+/4B 的以太网供电 (PoE) 扩展板,支持 IEEE 802.3af/at 网络标准。如果你有支持 IEEE 802.3af/at 网络标准的 PoE 路由器或交换机,那么带上我,只需一根网线接入即可让你的树莓派实现联网和供电。

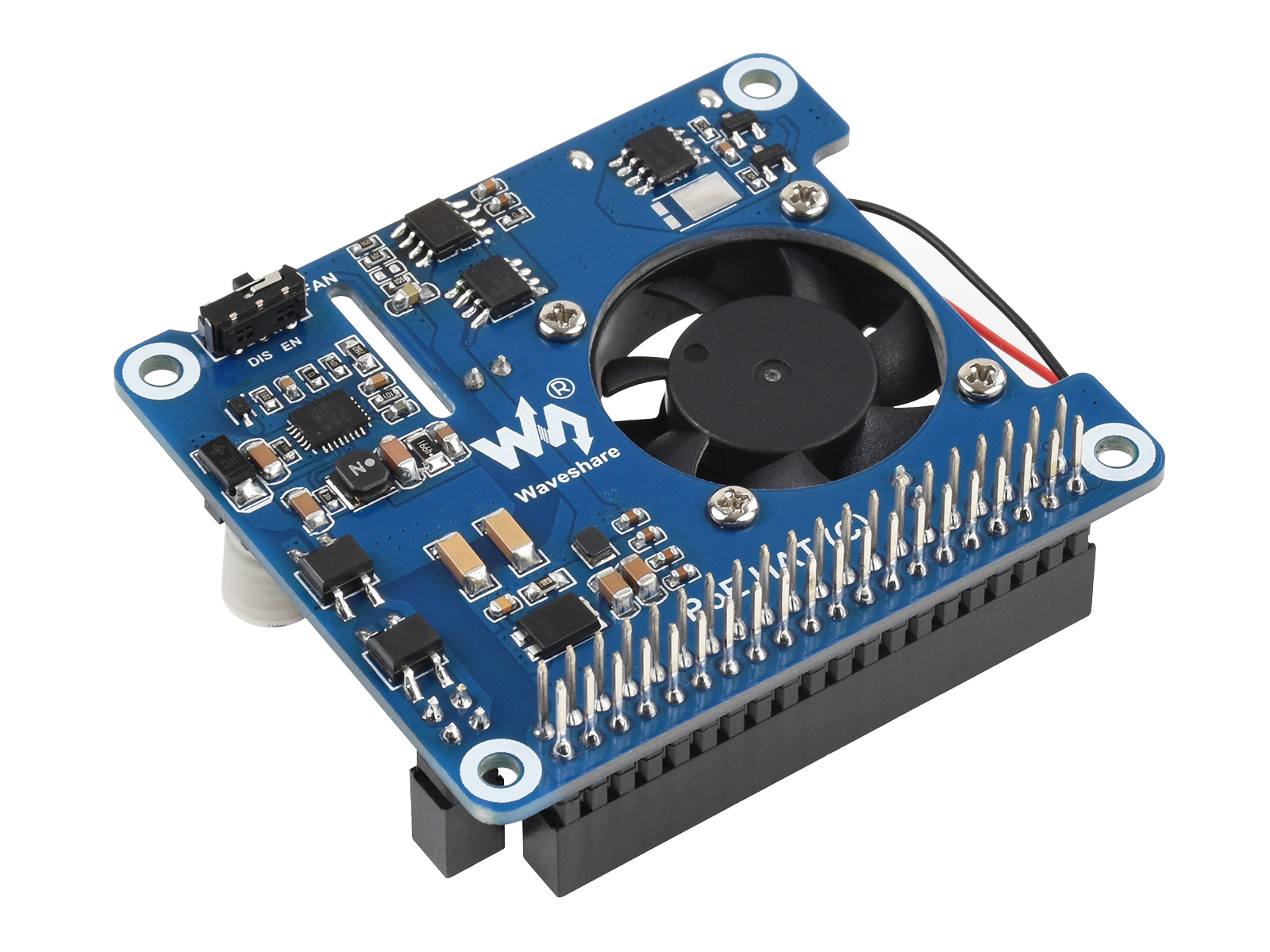

树莓派以太网供电扩展板

我的特性

  • 基于 Raspberry Pi 40pin GPIO 接口,适用于 Raspberry Pi 3B+/4B
  • 支持 PoE 以太网供电,支持 IEEE 802.3af/at PoE 网络标准
  • 采用全隔离开关模式电源 (SMPS)
  • 板载 USB Type A 接口,满足树莓派稳定供电的同时,还可以给额外的外接设备供电
  • 板载高转速的主动散热风扇,散热效果更佳

我的参数

PoE 电源输入 37V ~ 57V 直流输入
电源输出 USB Type A:5V 4A (MAX)
排针:12V 2A (MAX)
产品尺寸 56.5 × 65mm
网络标准 支持 IEEE 802.3af/at PoE

适用于 Raspberry Pi 3B+/4B

基于 Raspberry Pi 40PIN GPIO 接口设计,顶部引出排针,方便接入
其他树莓派扩展板

树莓派以太网供电扩展板板载多种接口

支持 PoE 以太网供电

只需一根网线接入 PoE 设备即可让树莓派实现联网和供电

树莓派以太网供电扩展板兼容 CM3 系列主板

说明:本产品不配套树莓派主板和交换机,用户可根据需要另外选购

板载 Type A 接口和 12V 排针

5V 接口总功率可高达 4A 输出能力 (12V 和 5V 输出总功率不超过 25W)
满足树莓派供电的同时还可以给额外的设备供电

树莓派以太网供电扩展板板载多种接口

板载主动散热风扇

树莓派以太网供电扩展板板载散热风扇

板载 MP8676 降压芯片

使用原装进口芯片,在散热条件足够的情况下,输出可高达 4.5A
给树莓派及 USB Type A 接口设备使用

树莓派以太网供电扩展板板载 MP8676 降压芯片

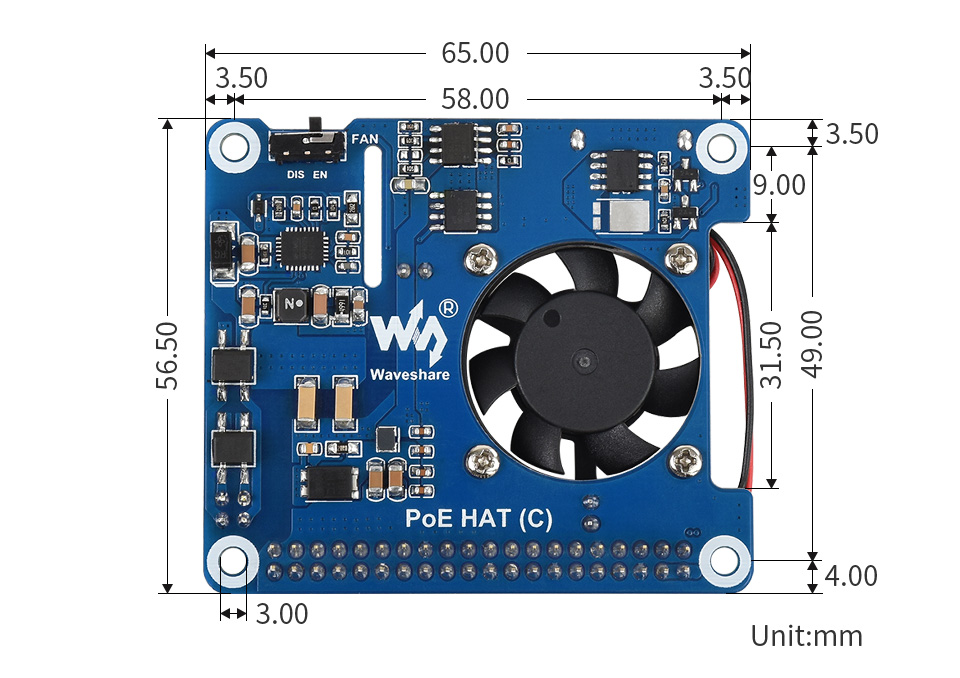

外形尺寸

树莓派以太网供电扩展板外形尺寸

选型对比

适用主板 PoE 标准 PoE 电源输出 特点
Raspberry Pi PoE HAT 3B+/4B 802.3af 5V 2.5A 树莓派官方出品
Raspberry Pi PoE+ HAT 802.3af/at 5V 4A 树莓派官方出品(二代)
PoE HAT (B) 802.3af 5V 2.5A 带 OLED 显示屏,实惠
PoE HAT (C) 802.3af/at 5V 4A / 12V 2A 大功率,实惠
PoE HAT (D) 802.3af 5V 2.5A 小巧,可搭配树莓派官方
外壳一起使用,实惠

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

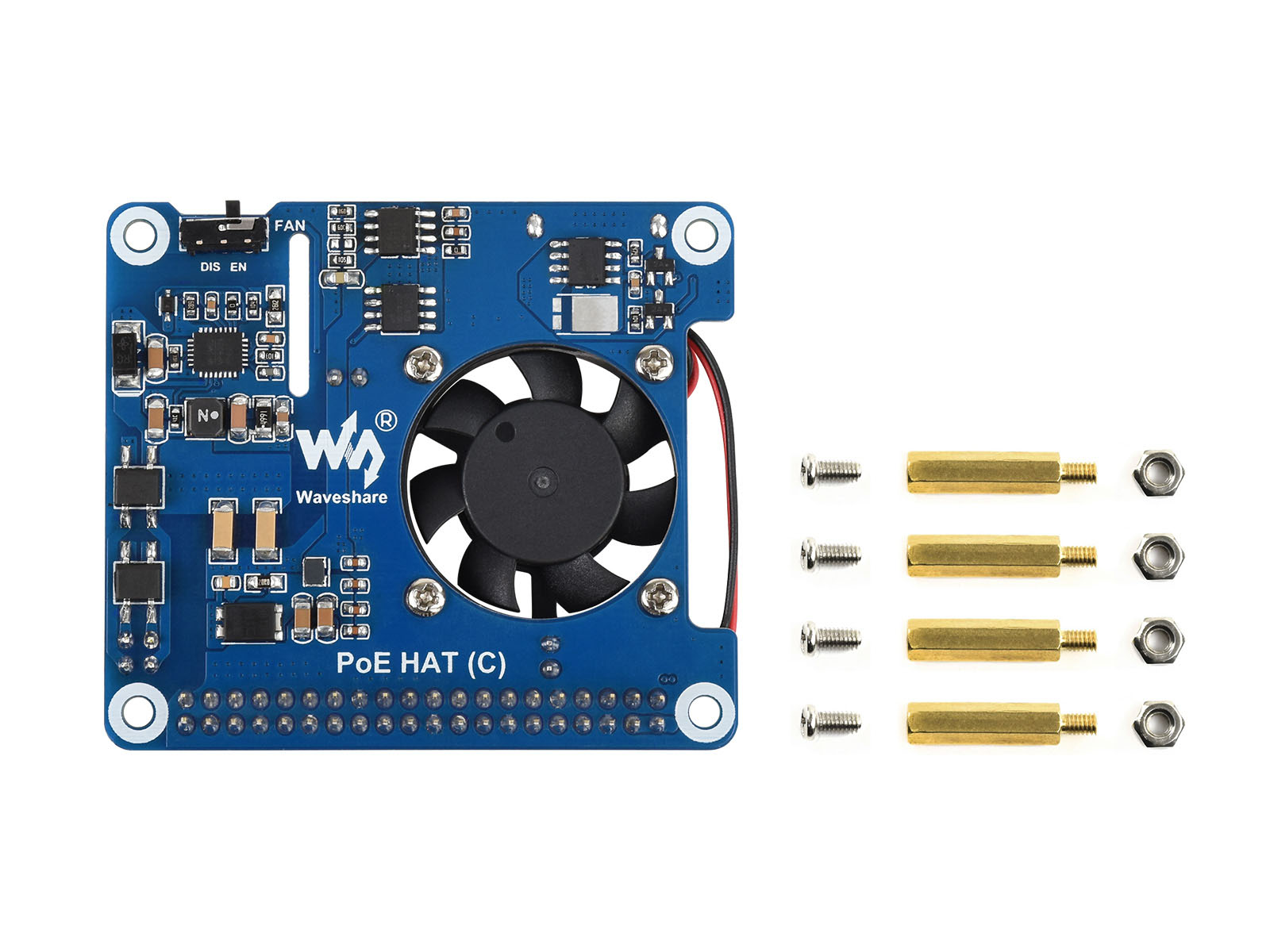

配置清单

树莓派以太网供电扩展板板载散热风扇
  1. PoE HAT (C) × 1
  2. 散热片 × 1
  3. 螺丝包 × 1
