Raspberry Pi PoE HAT 树莓派3B+以太网供电扩展板

带隔离开关 散热风扇

型号 Raspberry Pi PoE HAT

SKU 15322

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一句话自我介绍】
我是块适用于Raspberry Pi 3B+/4B的以太网供电(PoE)扩展板,支持802.3af网络标准。
如果你有支持802.3af网络标准的PoE路由器或交换机,那么带上我,只需一根网线接入即可让你的树莓派实现联网和供电。

【我的特性】

  • 支持802.3af PoE网络标准
  • 完全隔离开关模式电源(SMPS)
  • 37-57V直流,2类设备
  • 5V/2.5A直流输出
  • 25mm x 25mm无刷散热风扇
  • 风扇控制

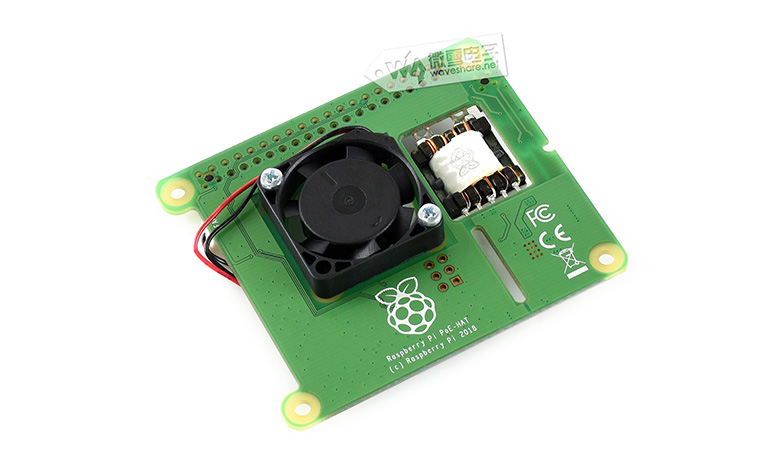

产品图片

注意 :本产品不包括示意图中的树莓派和PoE路由器,如有需要,请另行购买。

使用说明

【硬件准备】

  • Raspberry Pi PoE HAT (本产品)
  • Raspberry Pi 3 Model B+ (须自备)
  • 支持802.3af标准的PoE网络设备 (须自备)
  • 网线 (须自备)

【硬件连接】

  • 安装PoE HAT前,先将提供的铜柱安装在电路板的四个角上
  • 将PoE HAT对准树莓派的40pin和4pin PoE接口接好
  • 连接PoE HAT板后,便可以通过网线接入PoE设备供电和联网
  • 拔掉PoE HAT时,均匀拉动,使模块平稳地脱离树莓派排针,避免掰弯排针

【软件说明】

  • 使用本产品须确保树莓派软件为最新的,除此之外,无须对树莓派做其他改动
  • PoE HAT配有一个小型风扇,由树莓派通过I2C控制
  • 风扇将根据树莓派上主处理器的温度自动打开和关闭

【注意事项】

  • 只能使用符合802.3af标准的PoE设备供电
  • 树莓派使用的外部电源应符合目标国家/地区的相关规定和标准
  • 应在通风良好的环境中操作,不可覆盖使用
  • 在使用时应放置在平稳绝缘的表面上,不应与导电物品接触
  • 请勿阻塞或阻挡风扇,不要在风扇中插入任何东西
  • 请勿将本产品暴露在水、潮湿环境或高温环境中,该产品设计用于正常室温下运行
  • 使用时须小心,以避免对印刷电路板和连接器造成机械或电气损坏

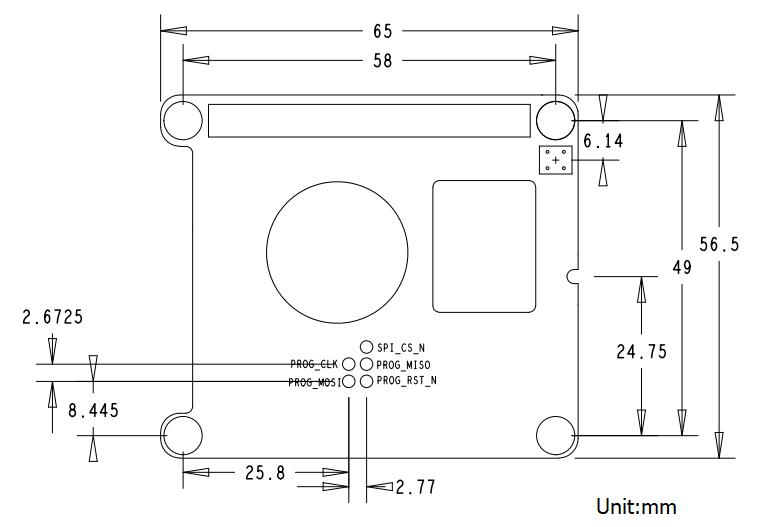

外形尺寸

Raspberry-Pi-PoE-HAT尺寸

产品资料

资料包括:

  • 用户手册
  • 尺寸图

路径: www.waveshare.net/wiki/Raspberry_Pi_PoE_HAT

配置清单

  1. Raspberry Pi PoE HAT ×1
  2. 铜柱包(4PCS套) ×1
1
2
