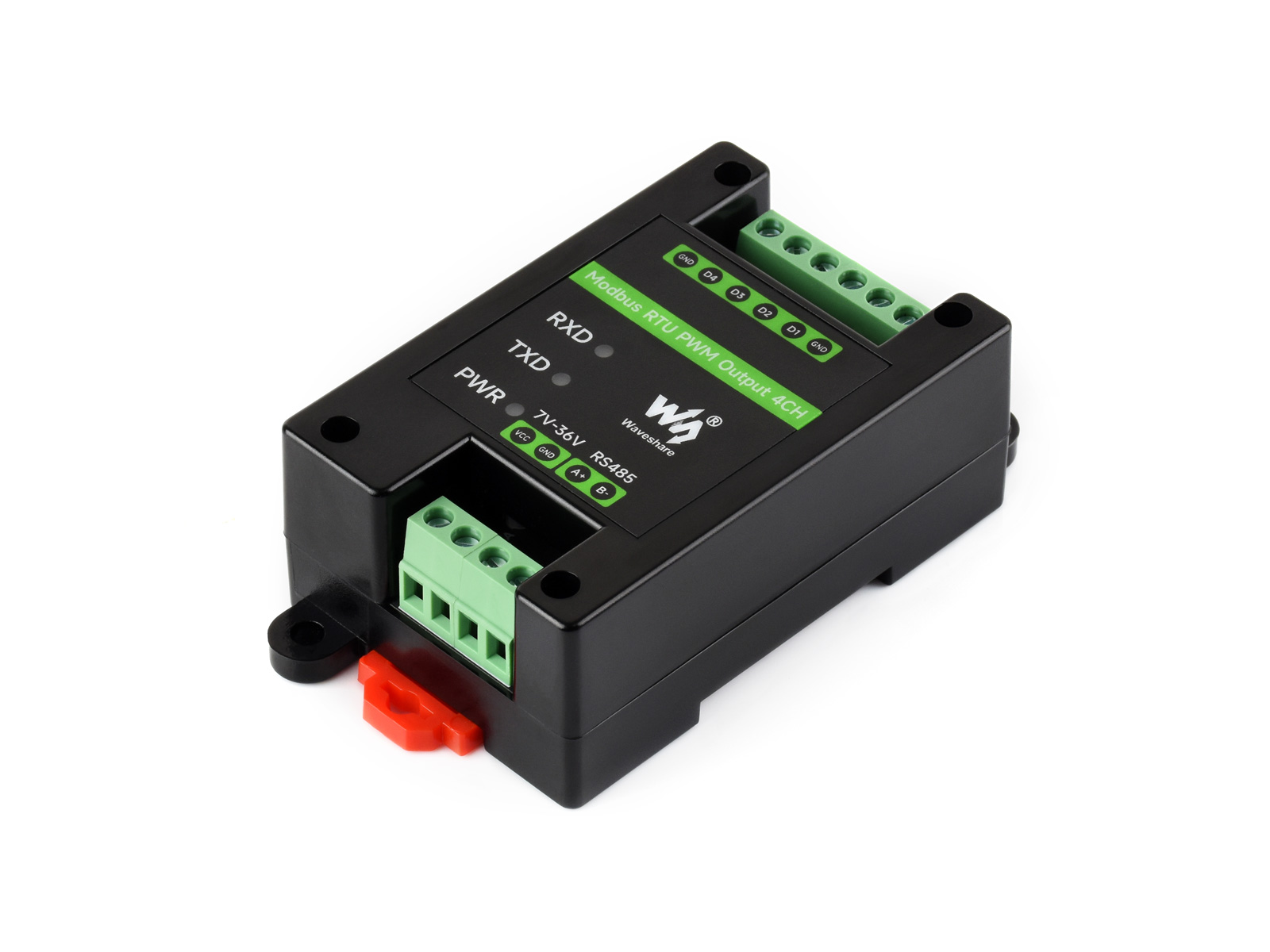

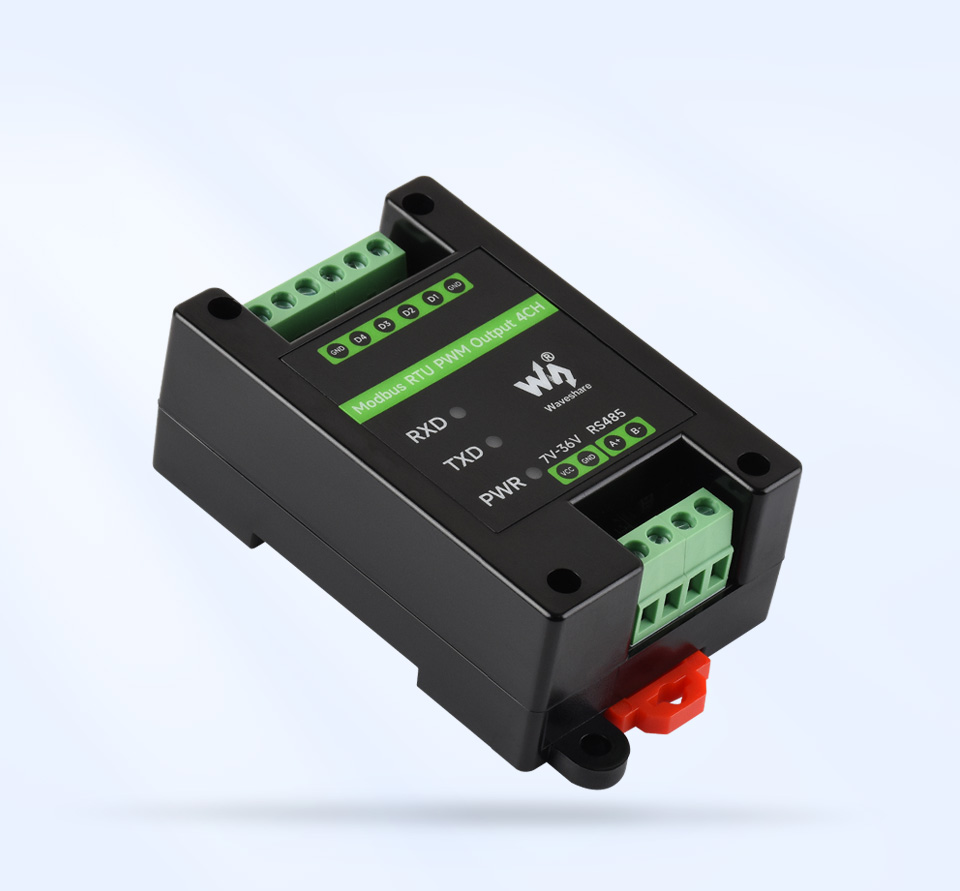

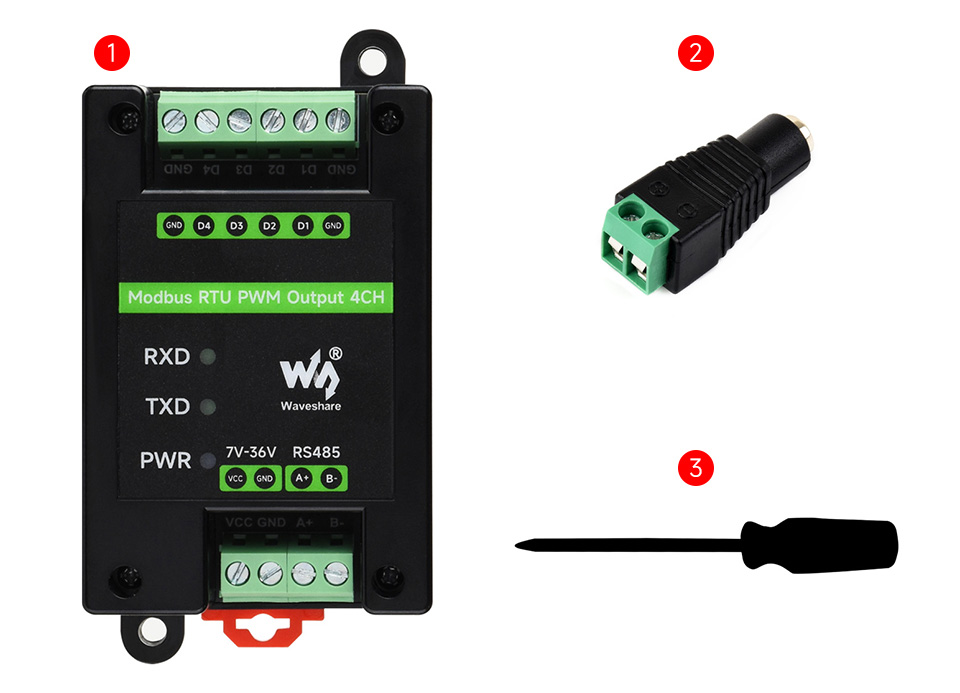

工业级四路 PWM 脉冲输出模块
Modbus RTU 协议 RS485 接口 DC 7V ~ 36V 宽电压供电
频率占空比可调 带多种隔离保护电路
产品特性
本产品是一款工业标准隔离型 RS485 转 PWM 脉冲输出模块。四路频率和占空比独立可调。采用 Modbus RTU 协议，内置电源隔离、磁耦隔离、自恢复保险丝和 TVS 等保护电路。
- 输出采用高速光耦隔离，可通过内部跳线选择输出高电平电压
- 四路 PWM 脉冲输出频率和占空比独立可调
- 支持设置设备地址 (1 ~ 255)，以便通过 RS485 总线级联多个设备
- 板载稳压芯片，支持 7V ~ 36V 宽电压供电
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载一体式磁耦隔离，可进行信号隔离，可靠性高、抗干扰强
- 板载自恢复保险丝和 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防过流过压，防雷防静电
- 内置看门狗，输出稳定不死机
- 导轨式外壳设计，体积小巧，安装方便
- 外置 3 个 LED 指示灯，方便查看电源状态和信号收发状态
产品参数
| 通信接口 | RS485 |
|---|---|
| 通信波特率 | 4800，9600，19200，38400，57600， 115200，128000，256000 |
| 默认通信格式 | 9600，N，8，1 |
| Modbus 协议 | 标准 Modbus RTU 协议 |
| 供电电压 | DC 7V ~ 36V |
| 输出电压 | 默认 3.3V，可通过内部跳线帽设置为 5V |
| 输出电流 | 信号型，<30mA |
| 脉冲频率 | 1Hz ~ 200KHz |
| 频率分辨率 | 0.01Hz |
| 频率精度 | 5‰ |
| 占空比 | 0 ~ 100% |
| 占空比分辨率 | 0.01% |
| 占空比精度 | 5‰ (1Hz ~ 50KHz)，1% (50KHz ~ 200KHz) |

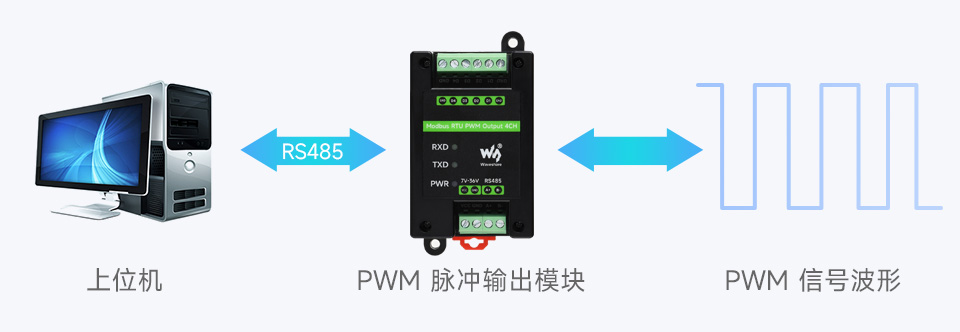

基本功能
支持通过 RS485 发送 Modbus RTU 协议指令，实现输出 PWM 脉冲信号

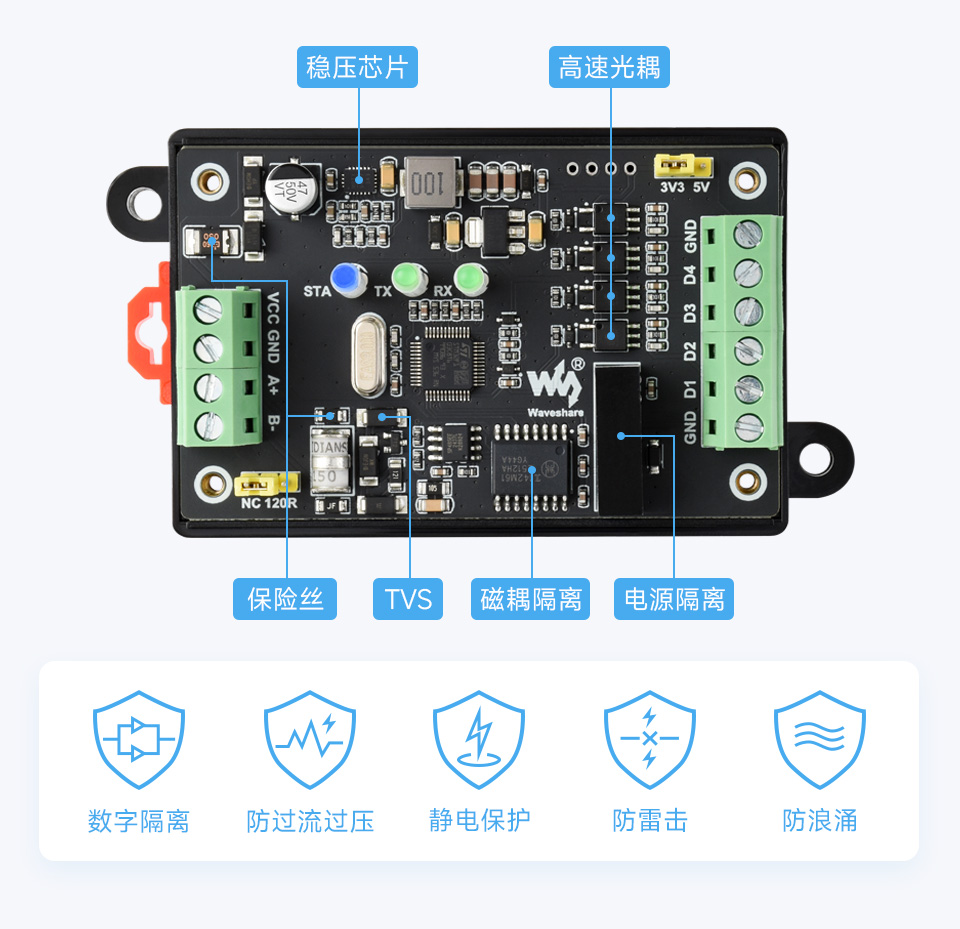

工业隔离保护
RS485 通讯实现电源和信号双隔离、可提供稳定的隔离电压，可靠性高，抗干扰强；内置 TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电；内置自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流防过压，提高抗冲击能力，适用于高要求的工业环境

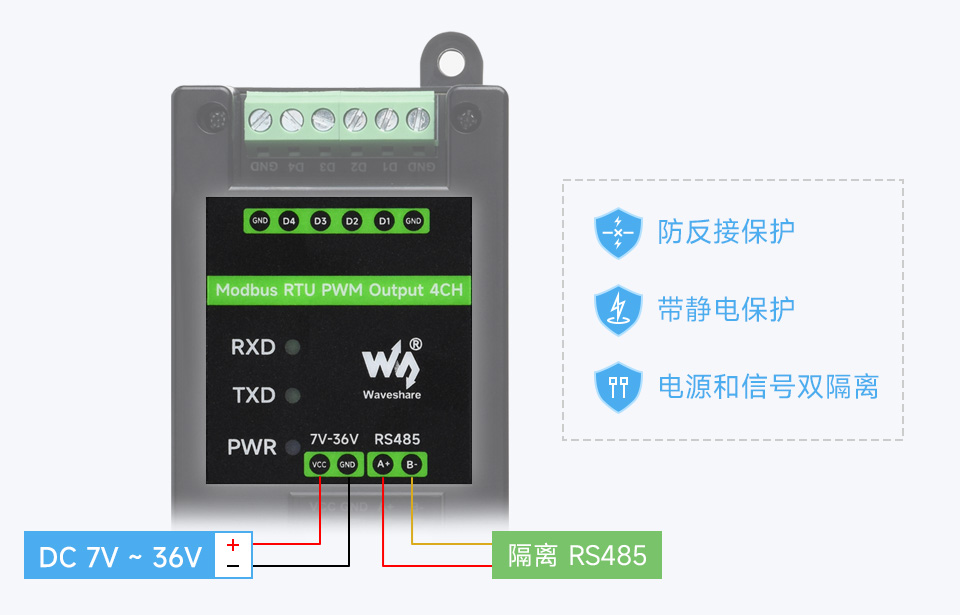

宽电压供电，隔离 RS485
内置保险丝，防反接保护，电源和信号双隔离

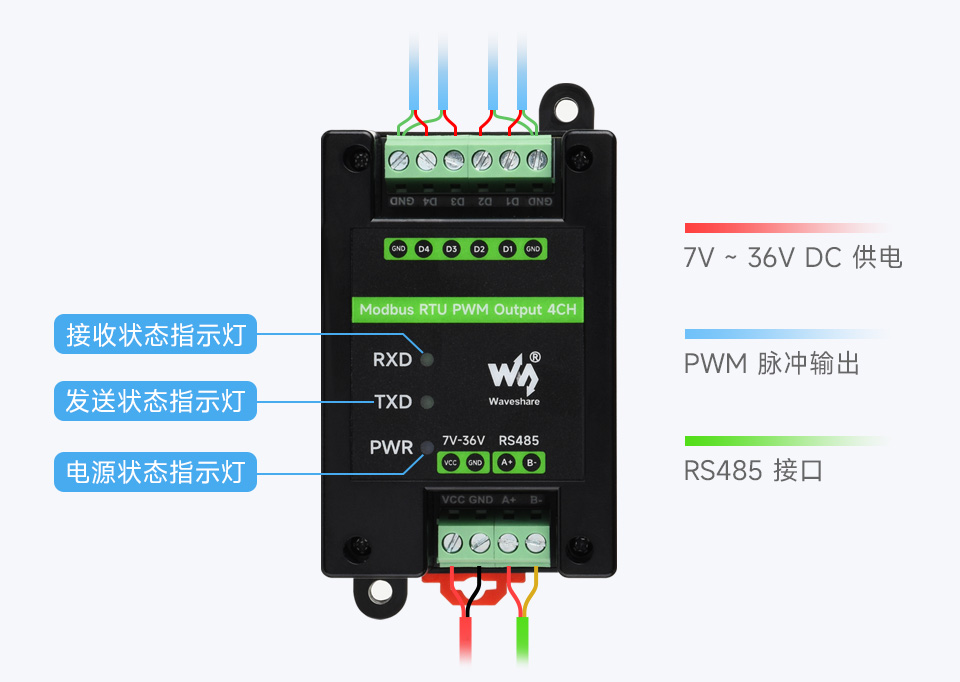

接口简介

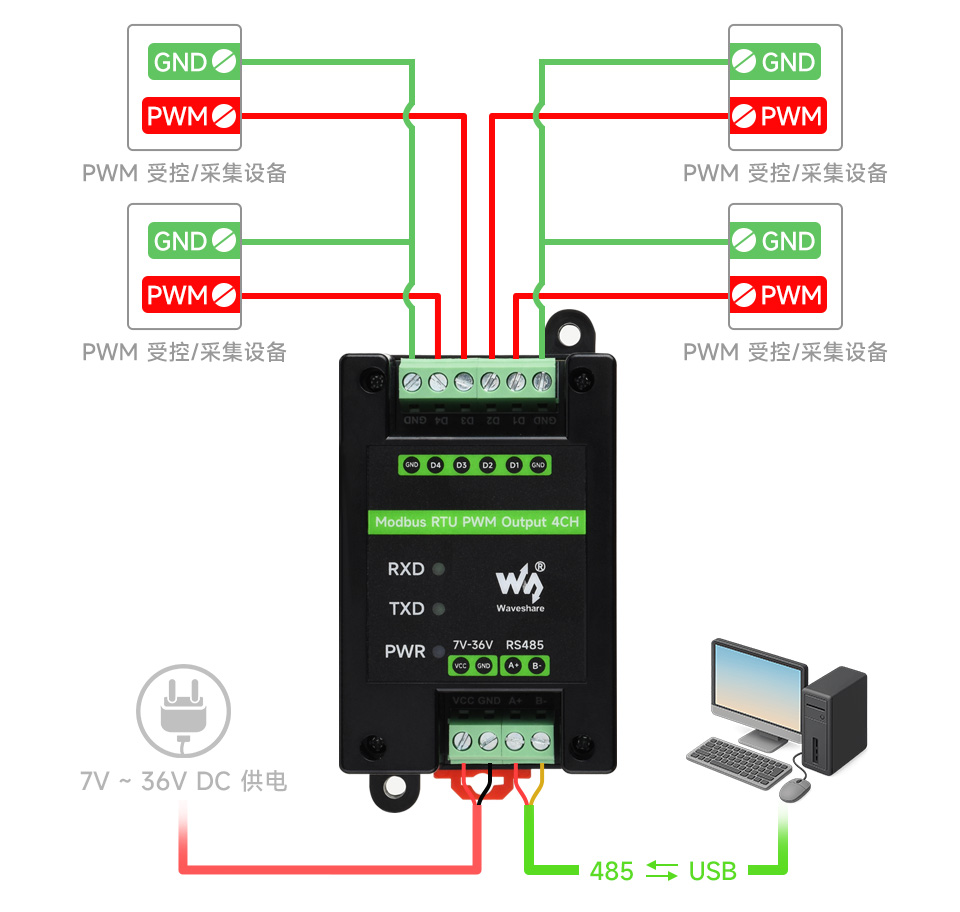

连接示意图
支持壁挂和导轨安装

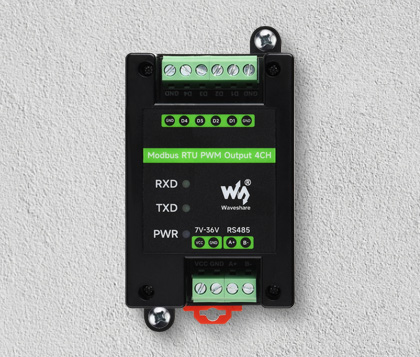

壁挂安装

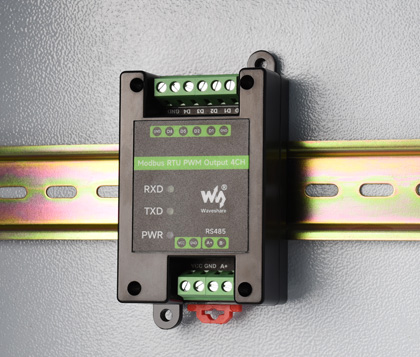

导轨安装

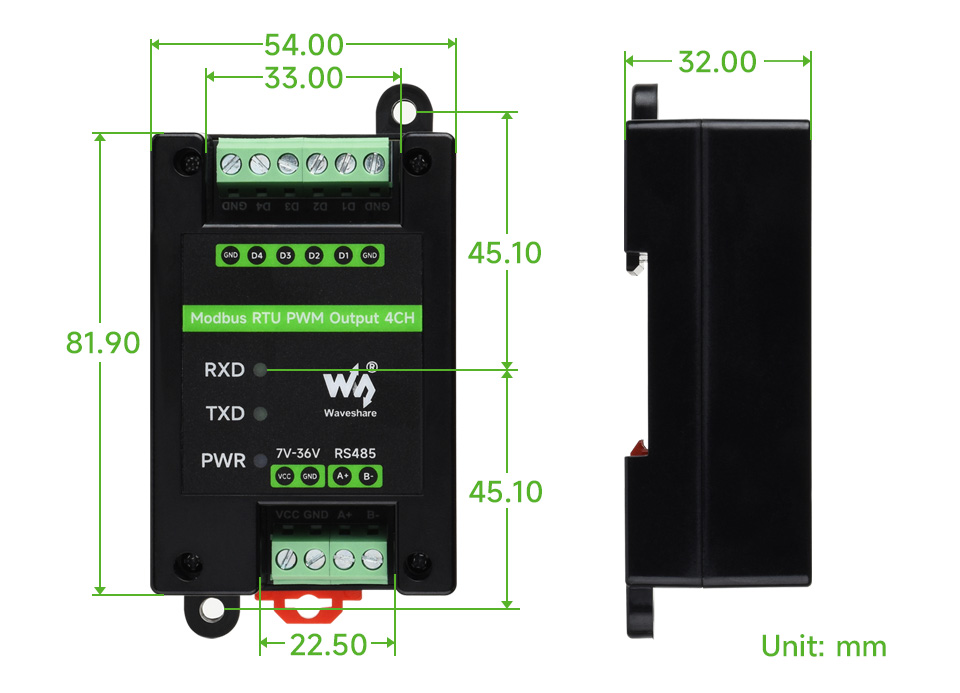

产品尺寸
