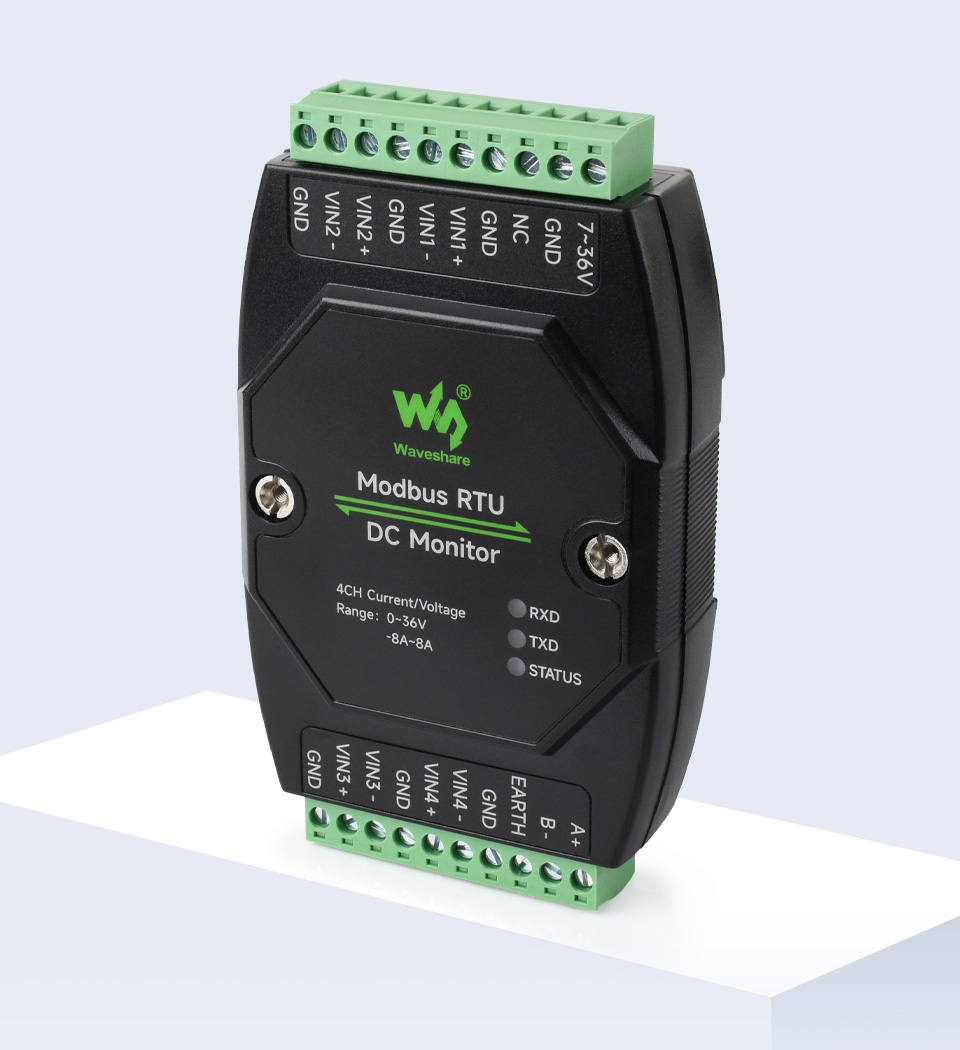

工业级 4 路直流检测模块
电流、电压和功率
16 位高精度采集支持电压电流采集DC 7V ~ 36V 宽电压供电
Modbus RTU 协议带多种隔离保护电路
产品特性
本产品是一款工业标准直流检测模块，支持 4 路检测。采用 Modbus RTU 协议，内置电源隔离、光耦隔离、自恢复保险丝和 TVS 等保护电路。
- 支持设置设备地址 (1 ~ 255)，以便通过 RS485 总线级联多个设备
- 板载稳压芯片，支持 7V ~ 36V 宽电压供电
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载光耦隔离，可进行信号隔离，可靠性高、抗干扰强
- 板载自恢复保险丝和 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防过流过压，防雷防静电
- 板载 0.002Ω 1％ 采样电阻，16 位高精度采集，可测量双向电流
- 测量电压最大支持 36V，测量电流最大支持 8A，支持直接测量功率
- 导轨式外壳设计，支持堆叠组合，安装方便，使用更安全
- 外置 3 个 LED 指示灯，方便查看 MCU 状态和信号收发状态
产品参数
| 通信接口 | RS485 |
|---|---|
| 通信波特率 | 4800，9600，19200，38400，57600， 115200，128000，256000 |
| 默认通信格式 | 9600，N，8，1 |
| Modbus 协议 | 标准 Modbus RTU 协议 |
| 供电电压 | DC 7V ~ 36V |
| 采样电阻 | 0.002Ω 1% |
| 测量范围 | 电压：0 ~ 36V，电流：±8A |
| 分辨率 | 0.8mA |

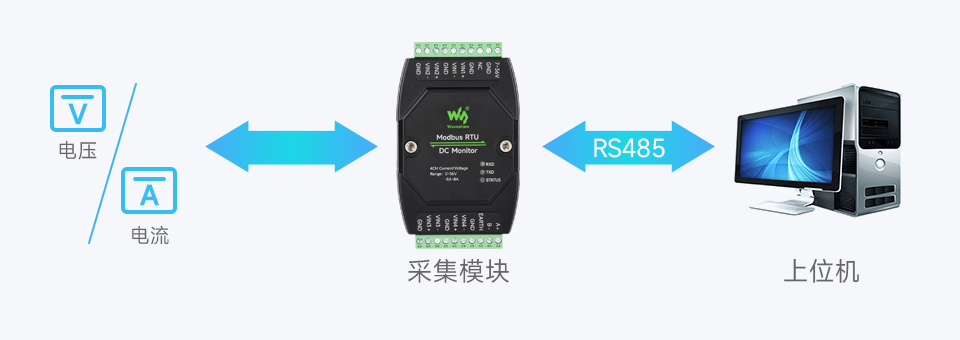

基本功能
支持通过 RS485 发送 Modbus RTU 协议指令，
实现直流电流、电压和功率数据检测

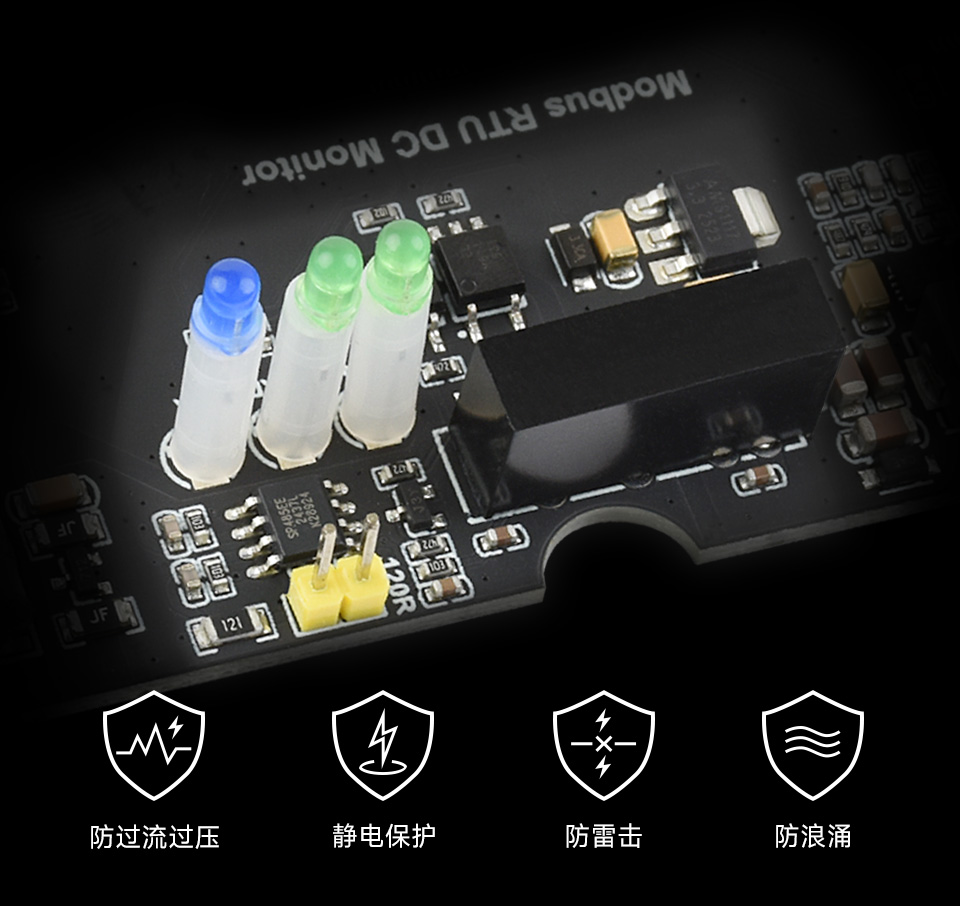

工业隔离保护
RS485 通讯实现电源和信号双隔离、可提供稳定的隔离电压，可靠性高，抗干扰强；内置 TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电；内置自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流防过压，提高抗冲击能力，适用于高要求的工业环境

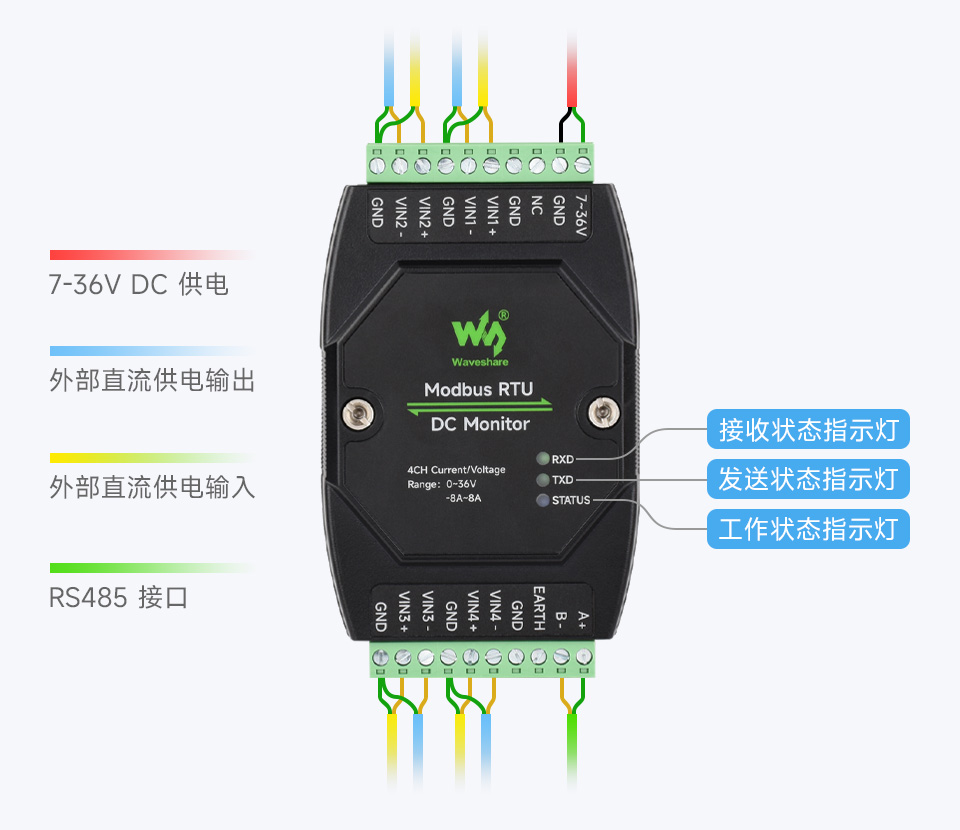

接口简介
INx+ 和 INx- 分别表示电流的输入和输出，模块通过测量 INx+ 和 INx- 串联的采样电阻差分电压得到流过电流大小，模块可以测量双向电流

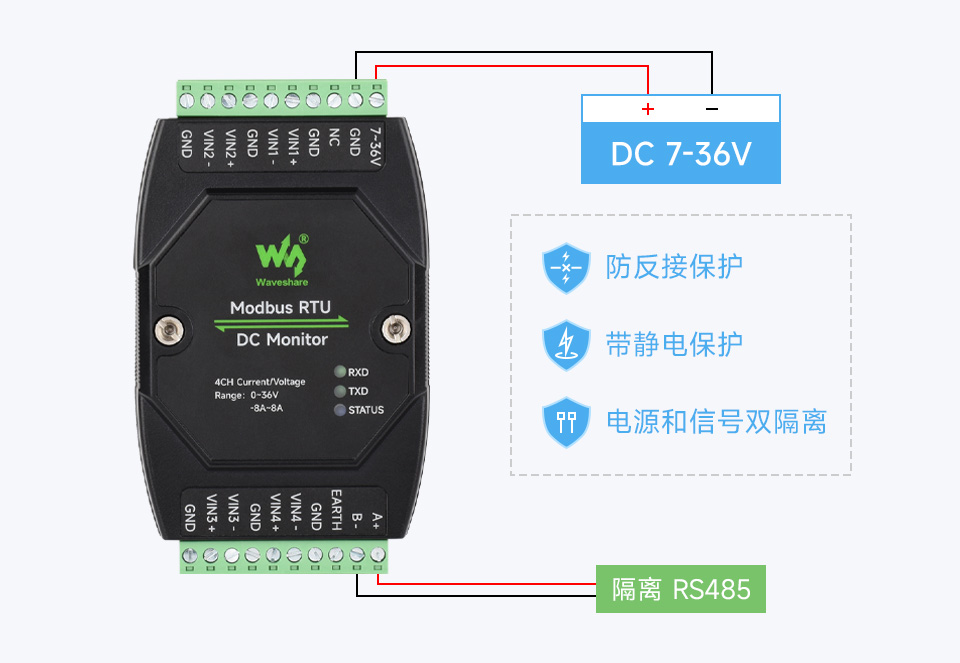

宽电压供电，隔离 RS485
内置保险丝，防反接保护，电源和信号双隔离

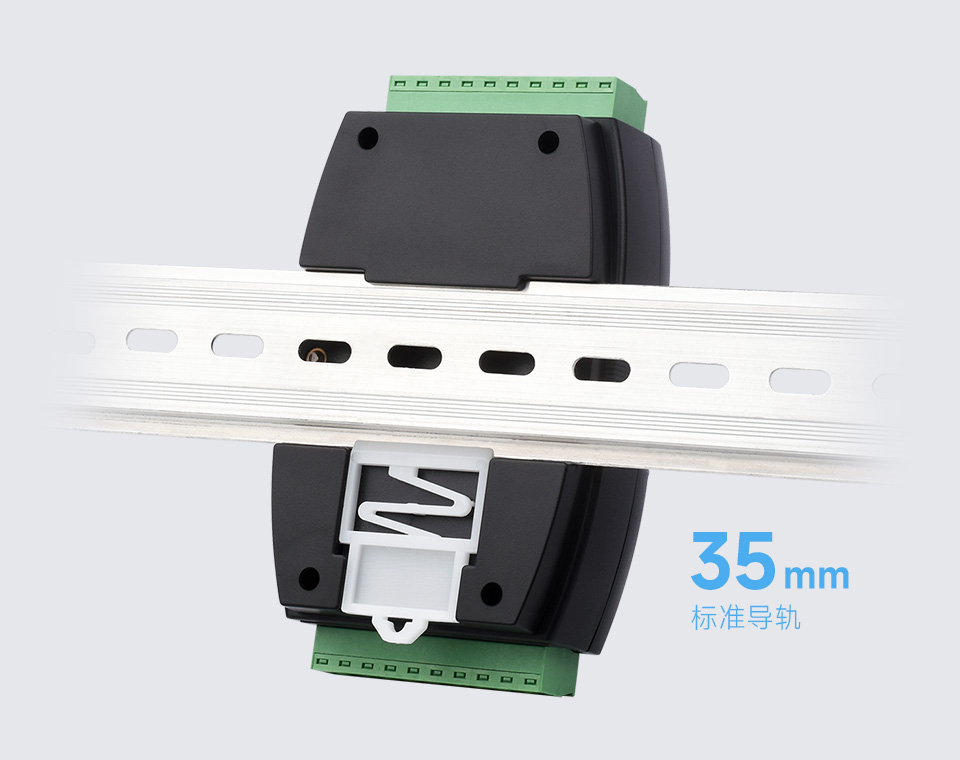

支持标准 DIN 导轨安装
支持 35mm 标准导轨，带导轨卡扣，安装方便

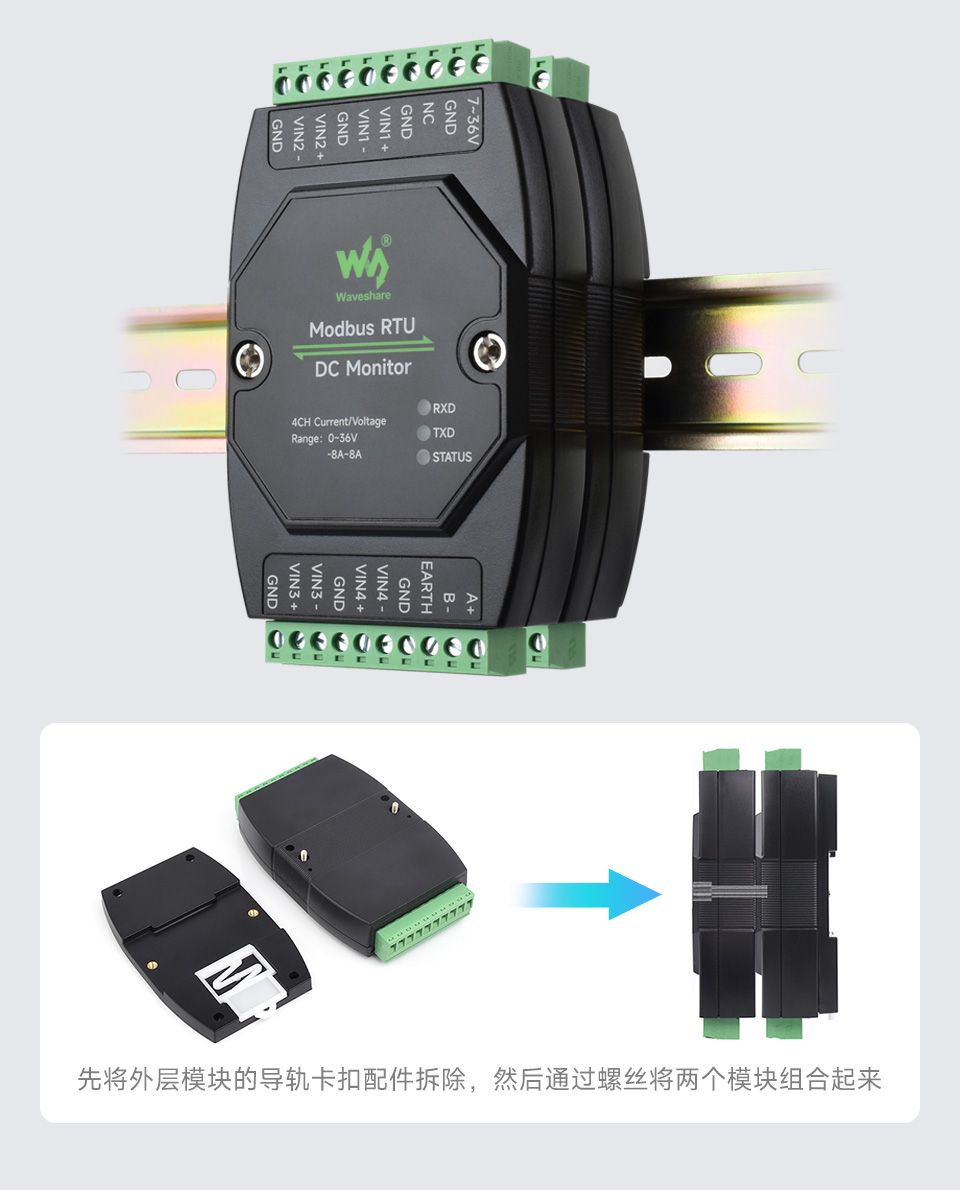

支持堆叠安装

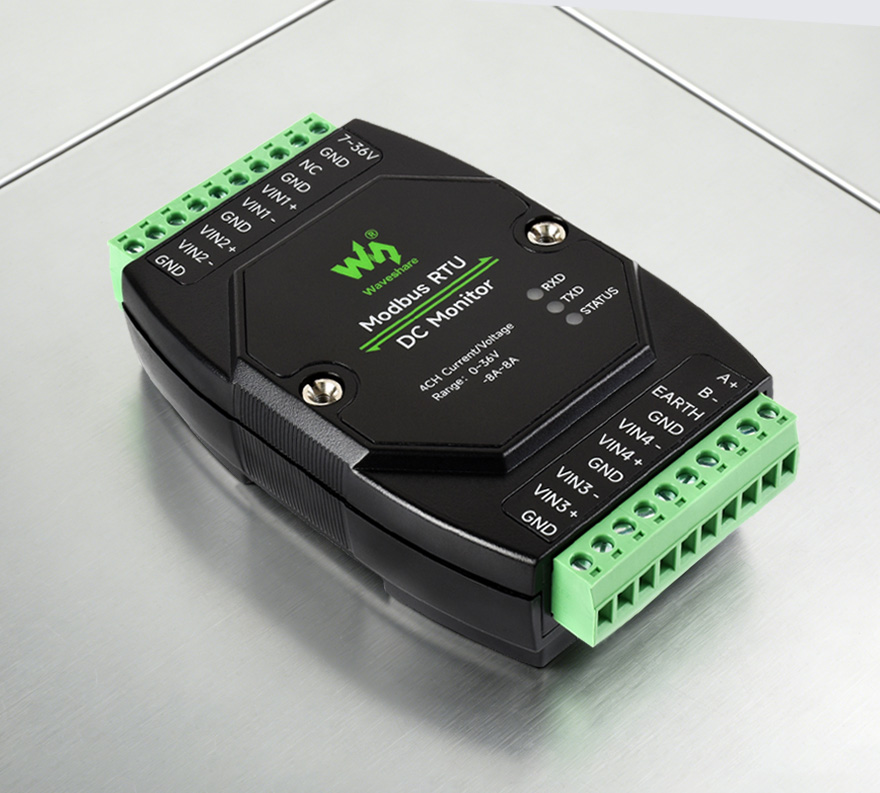

产品展示

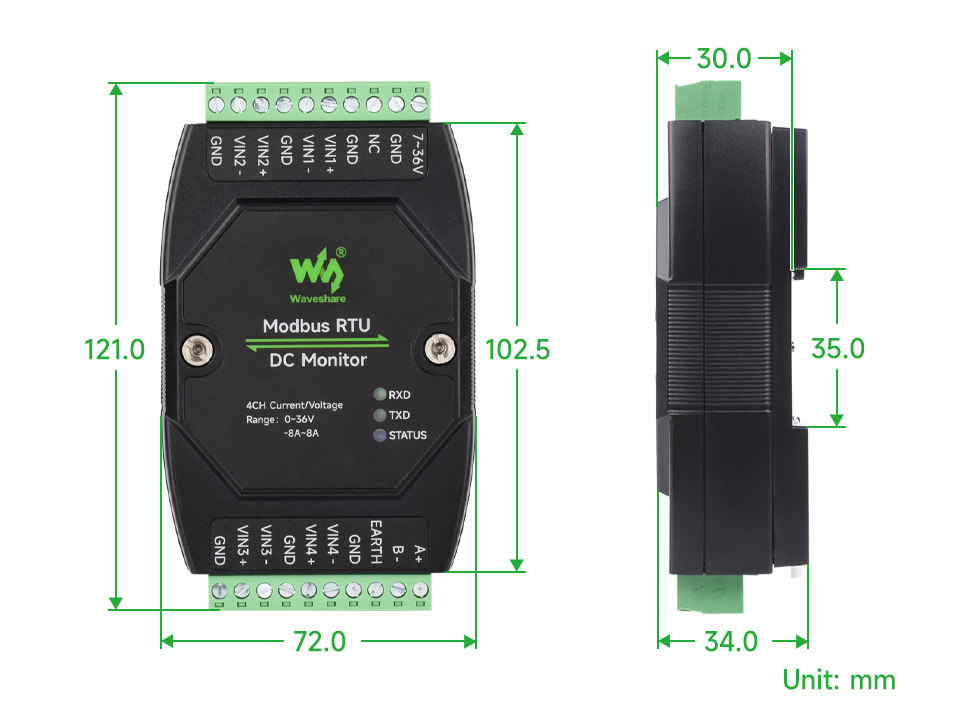

产品尺寸
