工业级 8 路模拟量输出模块

12 位 DA 转换 DC 7~36V 宽电压供电

Modbus RTU 协议 带多种隔离保护电路

工业级8路Modbus RTU模拟量输出模块 0-20mA电流输出产品展示

产品特性

本产品是一款工业标准模拟量输出模块，支持 8 路同步输出。采用 Modbus RTU 协议，内置电源隔离、磁耦隔离、自恢复保险丝和 TVS 等保护电路。

  • 支持设置设备地址 (1~255)，以便通过 RS485 总线级联多个设备
  • 板载稳压芯片，支持 7~36V 宽电压供电
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载一体式磁耦隔离，可进行信号隔离，可靠性高、抗干扰强
  • 板载自恢复保险丝和 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防过流过压，防雷防静电
  • 12 位 DA 转换，采用高精度电阻，输出数据更准确
  • 内置看门狗，输出稳定不死机
  • 导轨式外壳设计，支持堆叠组合，安装方便，使用更安全
  • 外置 3 个 LED 指示灯，方便查看 MCU 状态和信号收发状态

版本选择

Modbus RTU 8路模拟量输出电流版模块正面
Modbus RTU Analog
Output 8CH

输出模式：电流输出
量程：0~20mA

Modbus RTU 8路模拟量输出电压版模块正面 量程0-10V
Modbus RTU Analog
Output 8CH (B)

输出模式：电压输出
量程：0~10V

产品参数

型号 Modbus RTU Analog
Output 8CH 		Modbus RTU Analog
Output 8CH (B)
通信接口 RS485
通信波特率 4800，9600，19200，38400，57600，
115200，128000，256000
默认通信格式 9600，N，8，1
Modbus 协议 标准 Modbus RTU 协议
供电电压 DC 7~36V
输出模式 8 路电流输出 8 路电压输出
分辨率 12 位，1μA 12 位，1mV
量程 0~20mA 0~10V
输出精度 ±0.03mA ±0.01V

基本功能

支持通过 RS485 发送 Modbus RTU 协议指令
实现输出 0~10V 传感器数据

Modbus RTU 8路模拟量输出模块基本功能连接示意图

工业隔离保护

RS485 通讯实现电源和信号双隔离、可提供稳定的隔离电压，可靠性高，抗干扰强；内置 TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电；内置自恢复保险丝和保护二极管，可确保电压稳定输出，防过流防过压，提高抗冲击能力，适用于高要求的工业环境

工业级8路模拟量输出模块隔离保护电路展示

工业级高精度模拟量输出

8 路模拟量输出，12 位 DA 转换，高精度

8路模拟量输出模块 电流输出/电压输出双版本介绍

接口简介

Modbus RTU模拟量输出模块接口功能标注

连接示意图

支持设置设备地址 (1~255) 实现多设备级联，支持电压模拟量输出

支持地址设置 多台Modbus模拟量输出模块级联连接示意图

宽电压供电，隔离 RS485

内置保险丝，防反接保护，电源和信号双隔离

工业隔离保护 宽电压供电隔离RS485模拟量输出模块

支持标准 DIN 导轨安装

支持 35mm 标准导轨，带导轨卡扣，安装方便

支持35mm标准DIN导轨安装 模拟量输出模块安装展示

支持堆叠安装

导轨式模拟量输出模块 支持堆叠组合安装展示

产品展示

工业级8路模拟量输出模块 DIN导轨安装成品展示

产品尺寸

Modbus RTU 8路模拟量输出模块 产品尺寸标注

产品资料

资料路径：www.waveshare.net/wiki/Modbus_RTU_Analog_Output_8CH_(B)

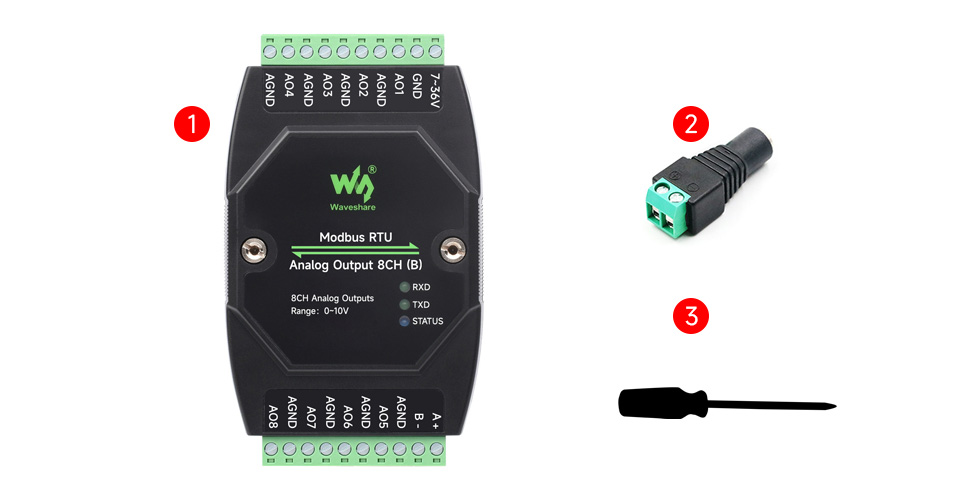

配置清单

Modbus RTU Analog Output 8CH (B) 配置清单
  1. Modbus RTU Analog Output 8CH (B) × 1
  2. 电源转接头 × 1
  3. 螺丝刀 × 1
  4. 本产品默认不配套电源，需要使用 15V 以上的电源供电，推荐选购：19V 电源
