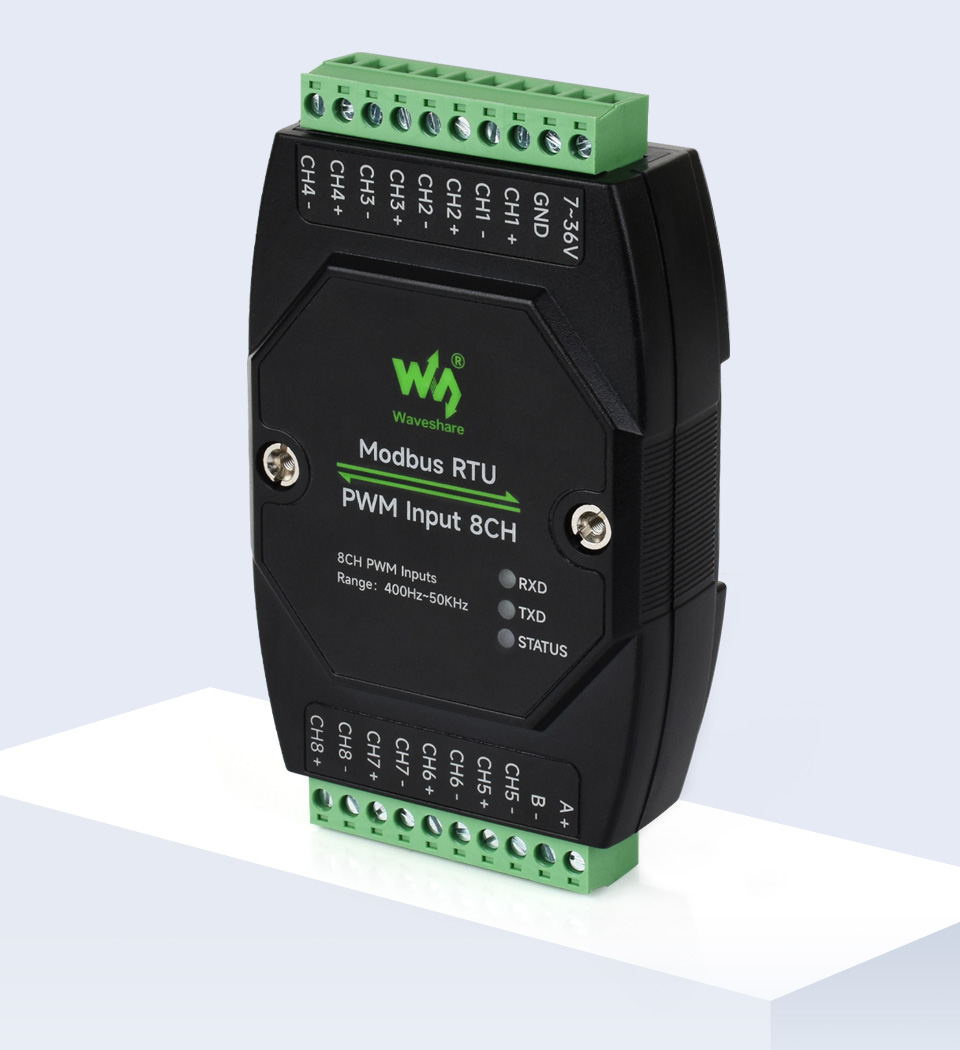

工业级 8 路 PWM 脉冲输入模块
支持频率占空比采集RS485 接口DC 7V ~ 36V 宽电压供电
Modbus RTU 协议带多种隔离保护电路
产品特性
本产品是一款工业标准隔离型 RS485 的 8 路 PWM 脉冲输入模块。支持检测 PWM 脉冲频率和占空比。采用 Modbus RTU 协议，内置电源隔离、磁耦隔离、自恢复保险丝和 TVS 等保护电路
- 输入采用高速光耦隔离，支持高频率检测
- 支持设置设备地址 (1 ~ 255)，以便通过 RS485 总线级联多个设备
- 板载稳压芯片，支持 7V ~ 36V 宽电压供电
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载一体式磁耦隔离，可进行信号隔离，可靠性高、抗干扰强
- 板载自恢复保险丝和 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防过流过压，防雷防静电
- 内置看门狗，输出稳定不死机
- 导轨式外壳设计，支持堆叠组合，安装方便，使用更安全
- 外置 3 个 LED 指示灯，方便查看 MCU 状态和信号收发状态
产品参数
| 通信接口 | RS485 |
|---|---|
| 通信波特率 | 4800，9600，19200，38400，57600， 115200，128000，256000 |
| 默认通信格式 | 9600，N，8，1 |
| Modbus 协议 | 标准 Modbus RTU 协议 |
| 供电电压 | DC 7V ~ 36V |
| 脉冲输入电压 | 3.3V ~ 30V |
| 频率检测范围 | 400Hz ~ 50KHz |
| 频率分辨率 | 0.01Hz |
| 频率精度 | 5‰ |
| 占空比检测范围 | 0 ~ 100% |
| 占空比分辨率 | 0.01% |
| 占空比精度 | 5‰ |

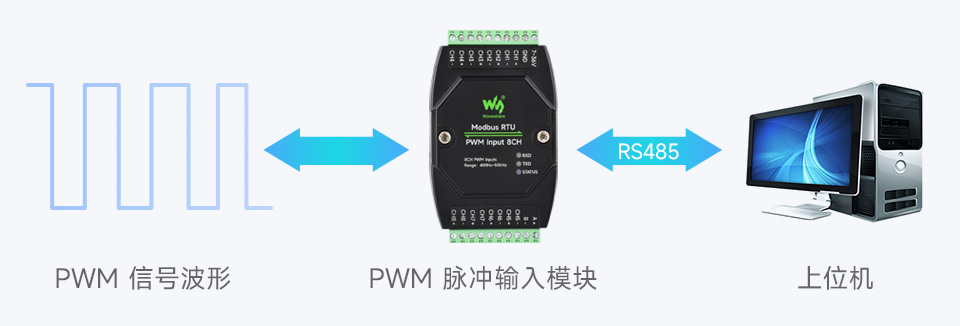

基本功能
支持通过 RS485 发送 Modbus RTU 协议指令，实现采集 PWM 脉冲信号

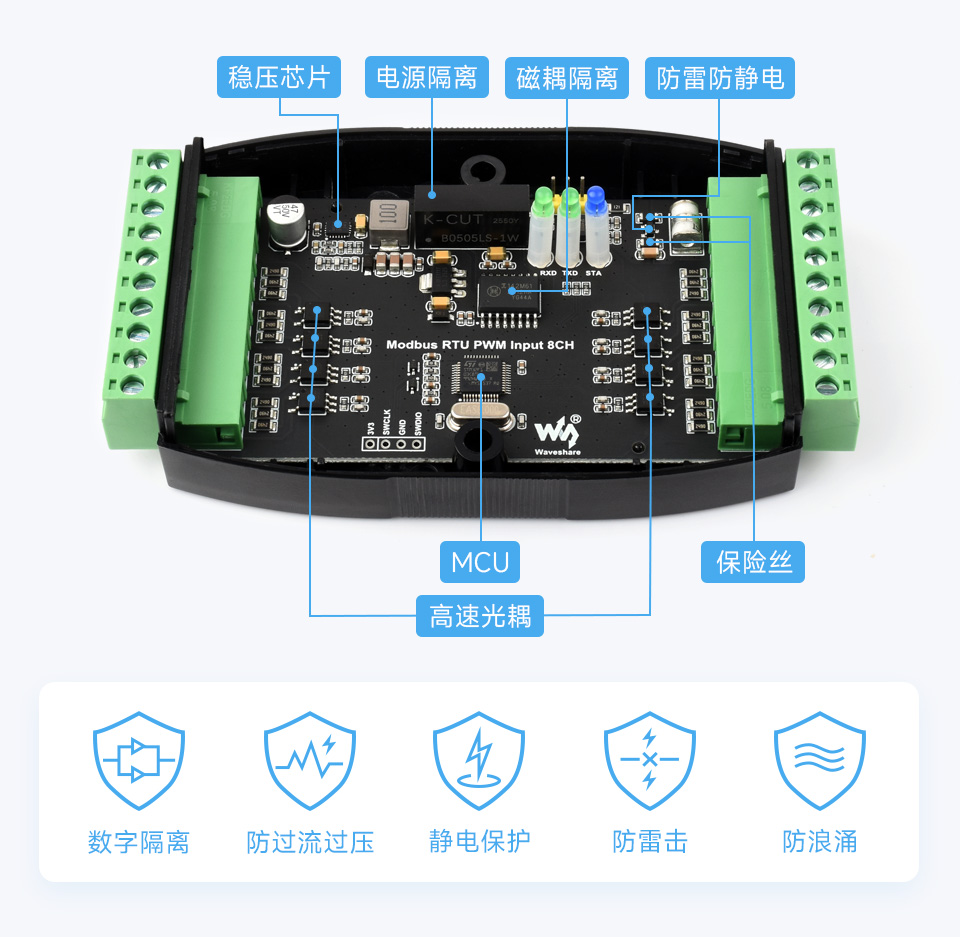

工业隔离保护
RS485 通讯实现电源和信号双隔离、可提供稳定的隔离电压，可靠性高，抗干扰强；内置 TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电；内置自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流防过压，提高抗冲击能力，适用于高要求的工业环境
接口简介

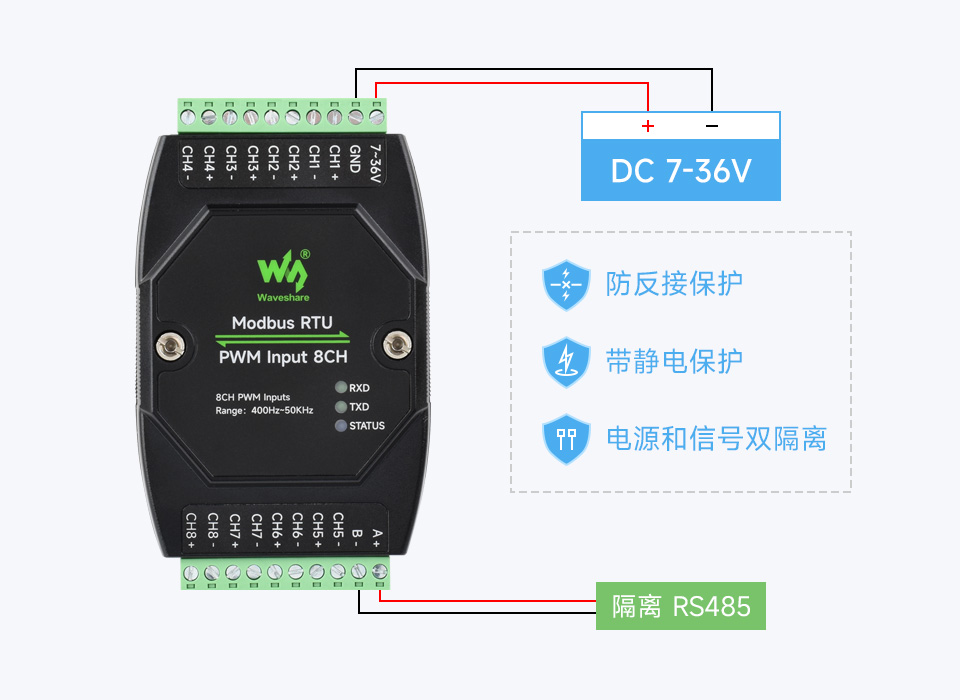

宽电压供电，隔离 RS485
内置保险丝，防反接保护，模拟输入带静电保护

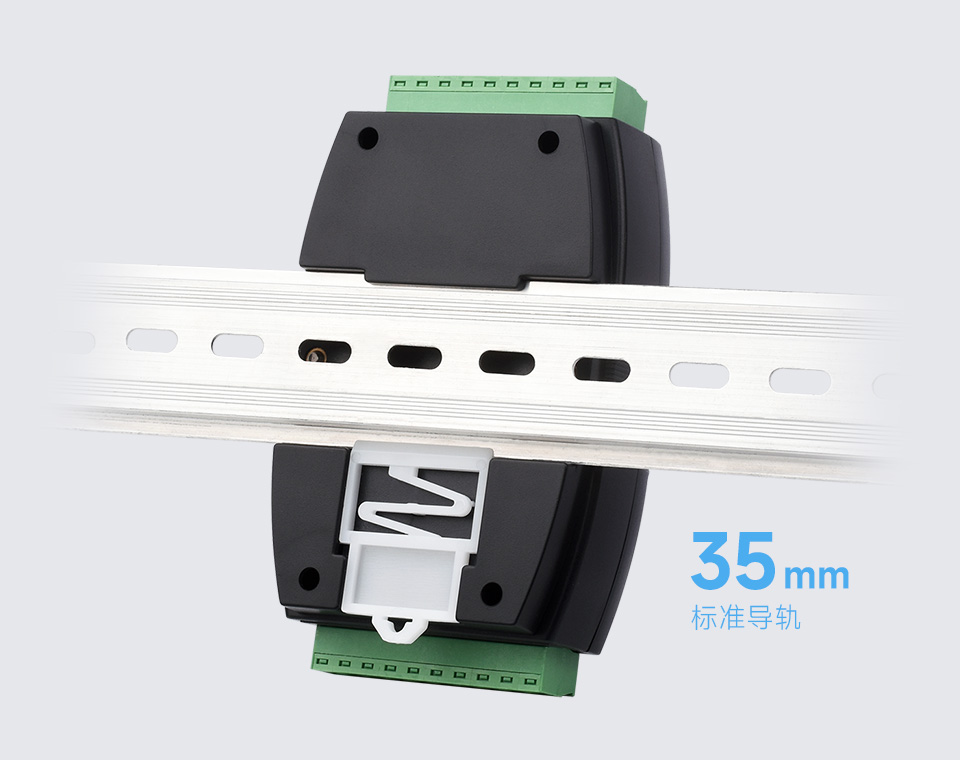

支持标准 DIN 导轨安装
支持 35mm 标准导轨，带导轨卡扣，安装方便

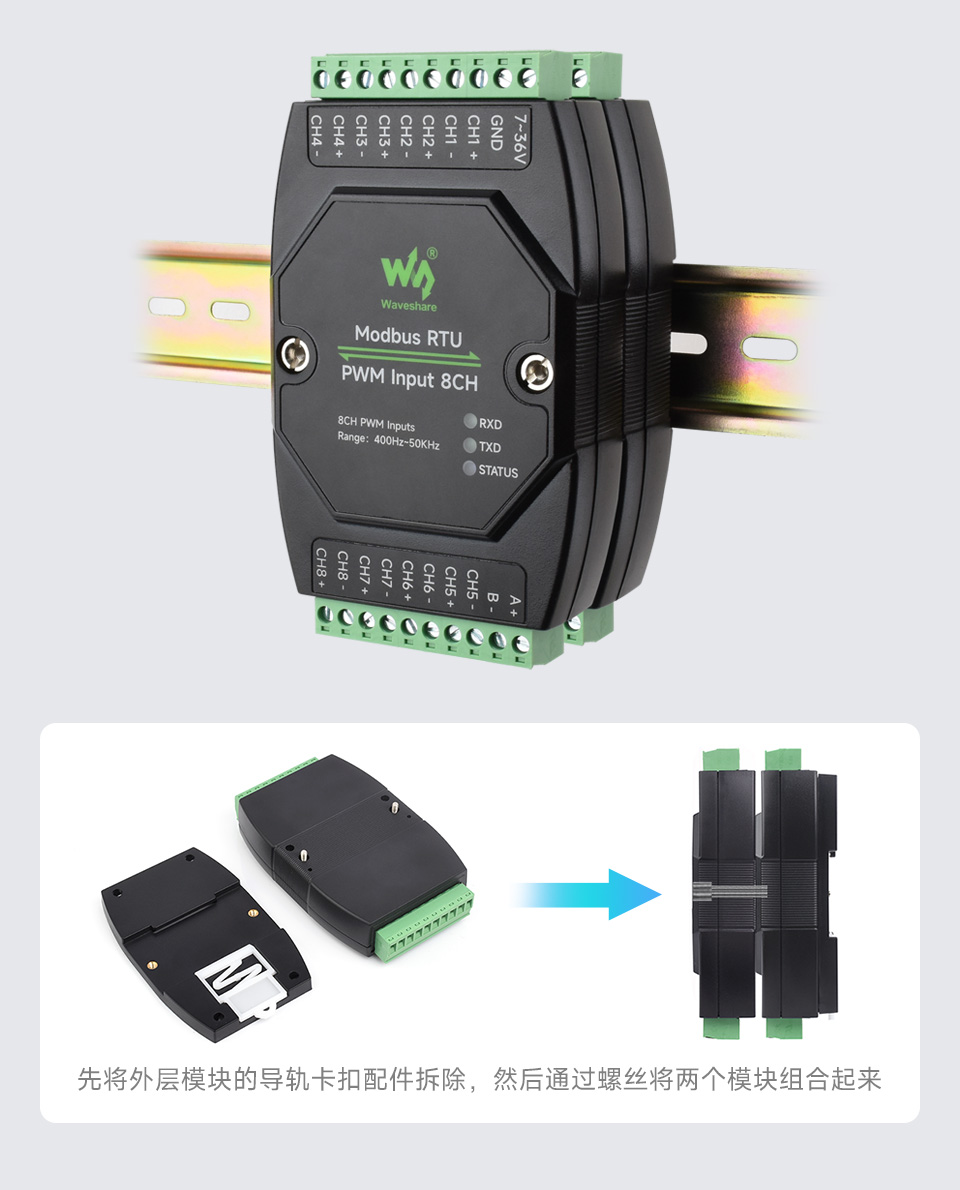

支持堆叠安装

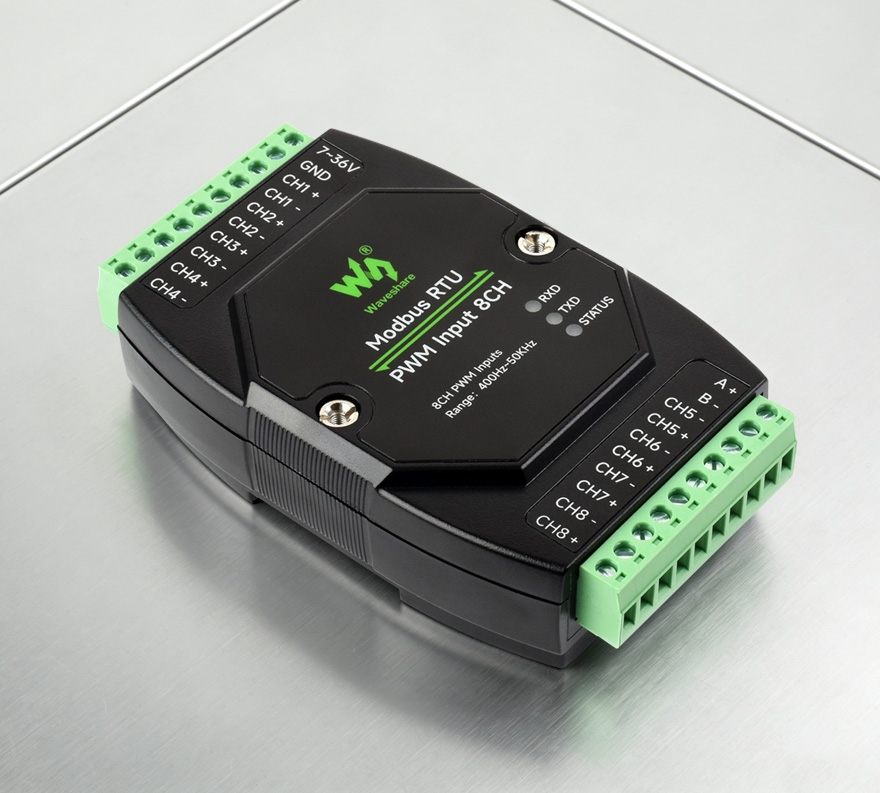

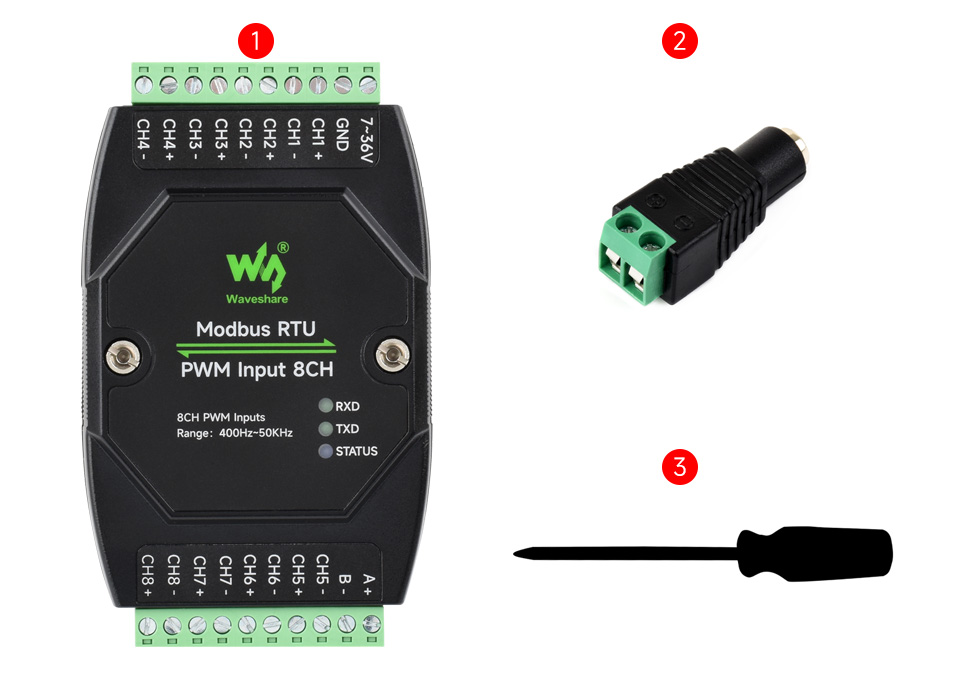

产品展示

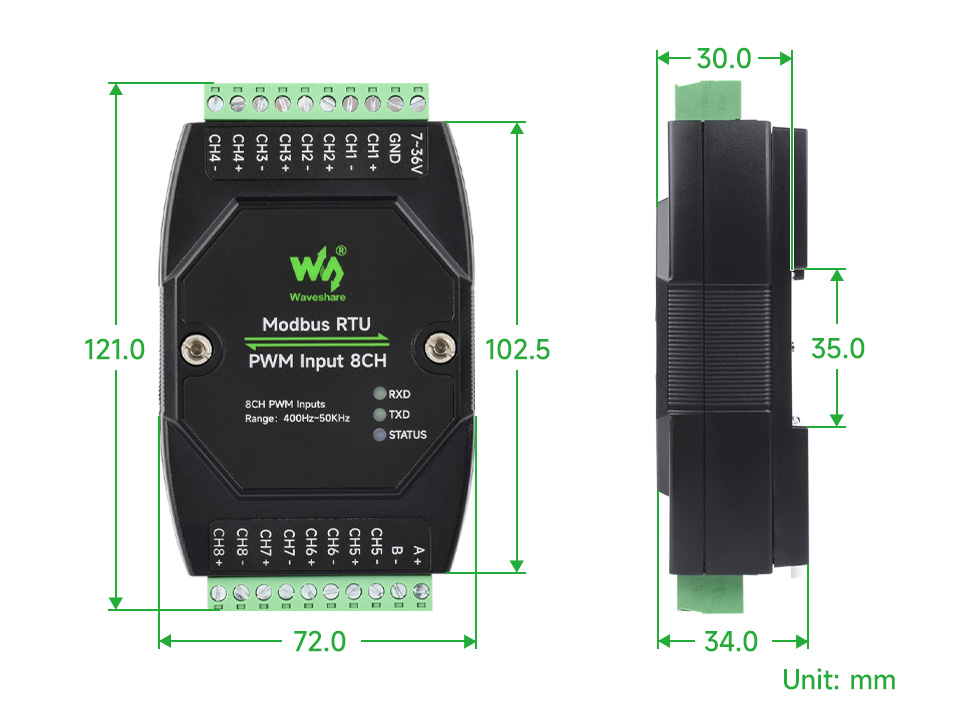

产品尺寸
