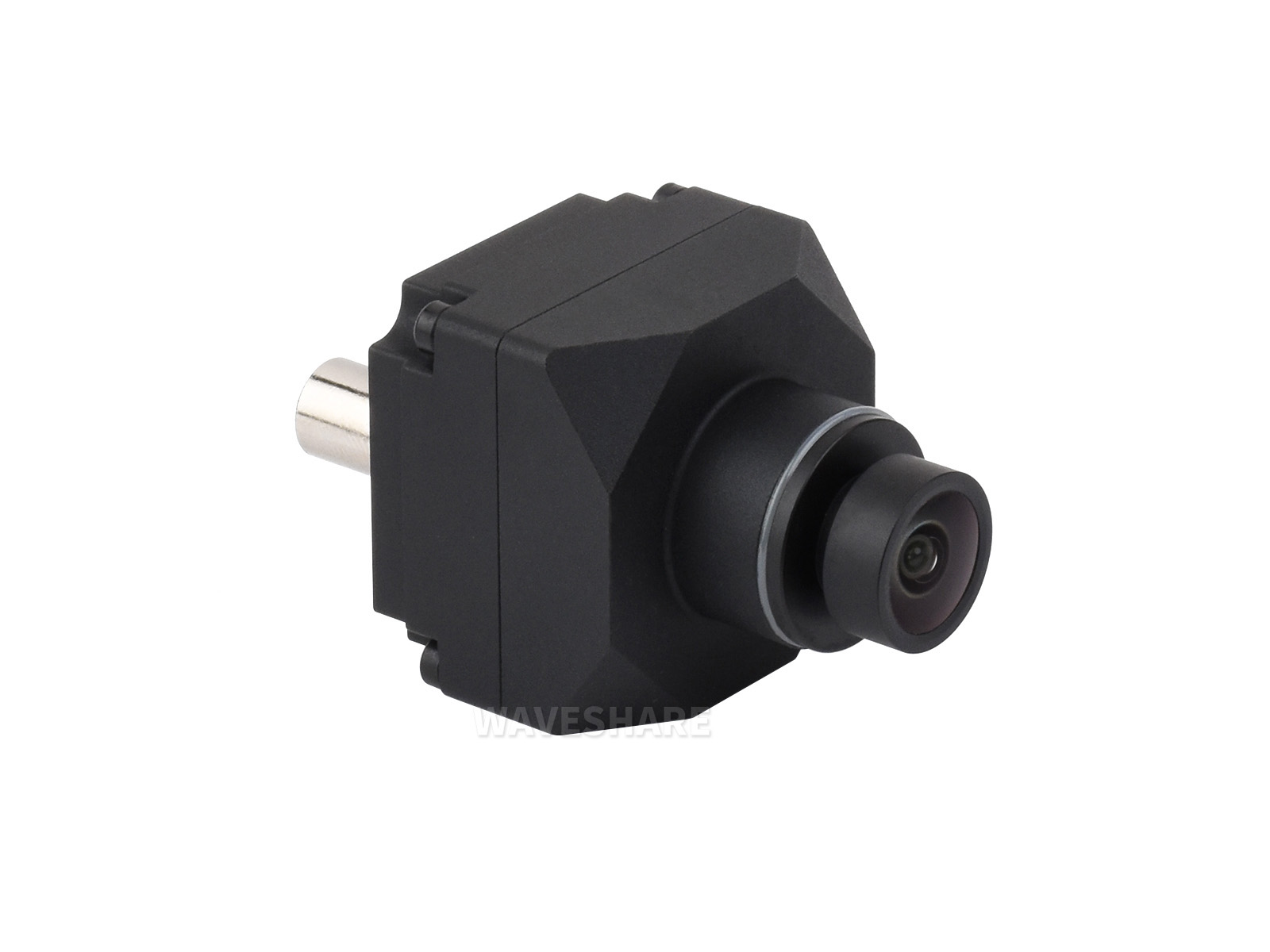

300万像素 ISX031 图像传感器 GMSL 摄像头卷帘快门 IP67 防护等级更耐用

基于索尼车规级 CMOS 图像传感器 ISX031 设计，120dB 动态范围，20/30 FPS，GMSL 相机

缺货

型号

ISX031-GMSL-Camera-H100

SKU

33902

版本选择

ISX031-GMSL-Camera-H100 ISX031-GMSL-Camera-H190

产品详情
产品资料

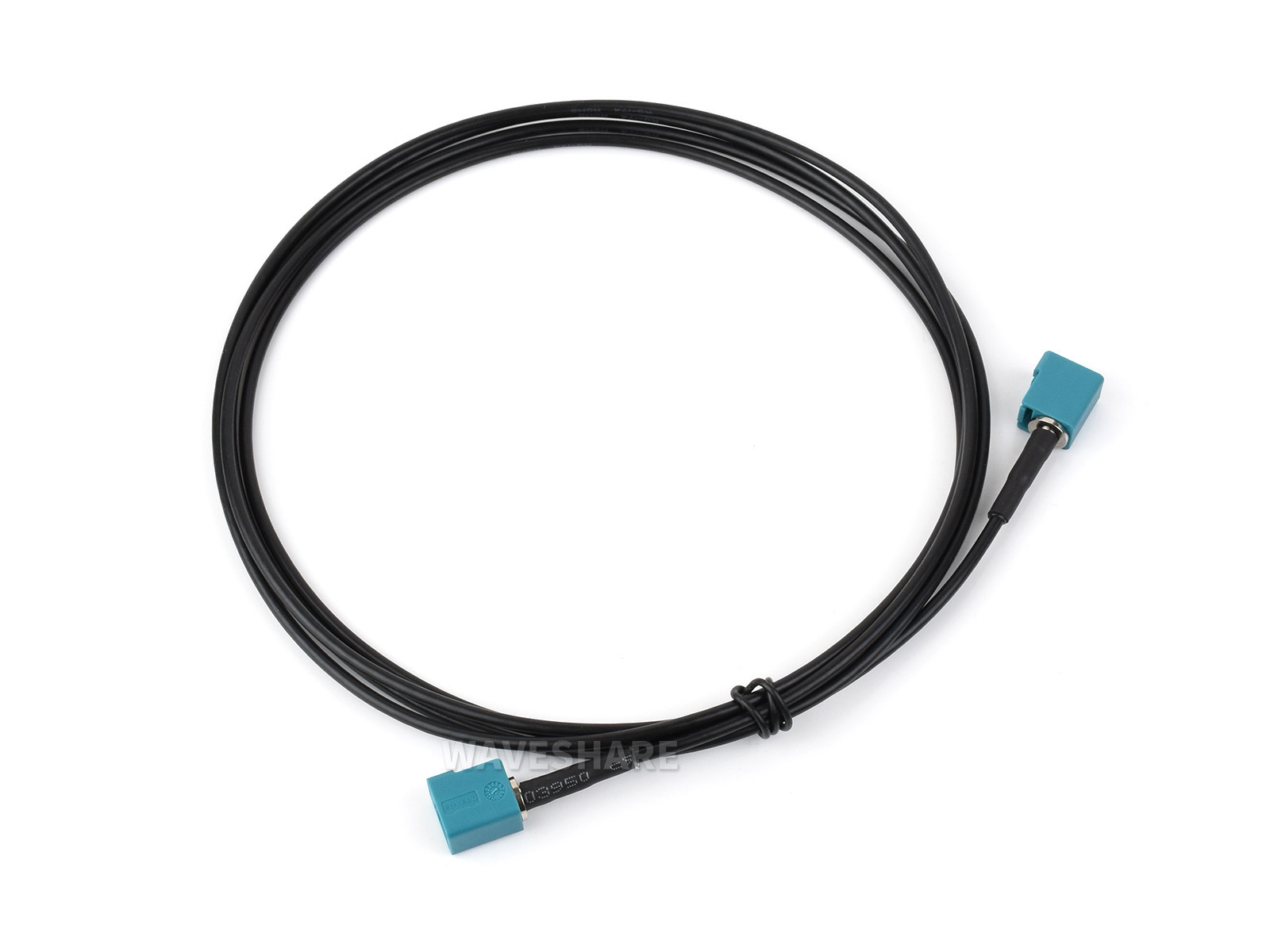

配置清单

ISX031 GMSL 摄像头

300 万像素 | ISX031 图像传感器 | GMSL2 通信协议

产品描述

ISX031-GMSL-Camera-Hxx 摄像模组基于索尼车规级 CMOS 图像传感器 ISX031 设计，集成高性能图像处理器与 Maxim GMSL2 串行器 (MAX96717)，为车载与智能感知应用提供稳定、可靠的图像采集方案。该模组具备高达 120dB 的超高动态范围 (HDR)，可在强光直射、明暗反差极大的复杂环境下依然清晰成像，同时保持良好的暗噪声表现，显著提升弱光与夜间场景下的图像质量。光学系统采用多片非球面全玻璃镜头，有效抑制畸变与像差，确保在复杂、多变的应用环境中持续输出清晰、锐利的画面。内置 ISP 图像处理芯片，支持实时图像优化处理，包括智能降噪、色彩校准等功能，进一步提升成像一致性与稳定性。结合防水结构设计，该摄像模组可适应严苛的户外与车载使用环境，广泛适用于智能驾驶、ADAS、自动化感知等应用场景。

产品参数

相机型号		ISX031-GMSL-Camera-H60*	ISX031-GMSL-Camera-H100	ISX031-GMSL-Camera-H120*	ISX031-GMSL-Camera-H190
传感器	型号	2.95MP ISX031 RGGB
	分辨率	1920 × 1536
	CMOS 尺寸	1/2.4inch
	像素尺寸	3.0um × 3.0um
镜头	视场角 (H × V)	64.9° × 50.6°	100.0° × 78.5°	118.54° × 91.56°	197.0° × 162.3°
	焦距	5.3mm	3.47mm	3.02mm	1.14mm
	光圈	2.0	1.8	1.8	2.0
ISP		内置
帧率		1920 × 1536@30fps (典型)
动态范围		120dB
输出格式		YUV422@8bit
串行器	型号	MAXIM MAX96717
	I2C 地址	0x80 (8 位地址)
	GMSL2 速率	6Gbps
摄像头接口		GMSL2 (Amphenol Fakra Z 型插头)
工作电压		9 ~ 12V PoC
工作温度		-40°C ~ 85°C
防护等级		IP67
*: 对 ISX031-GMSL-Camera-H60 和 ISX031-GMSL-Camera-H120 版本有需求请咨询销售了解

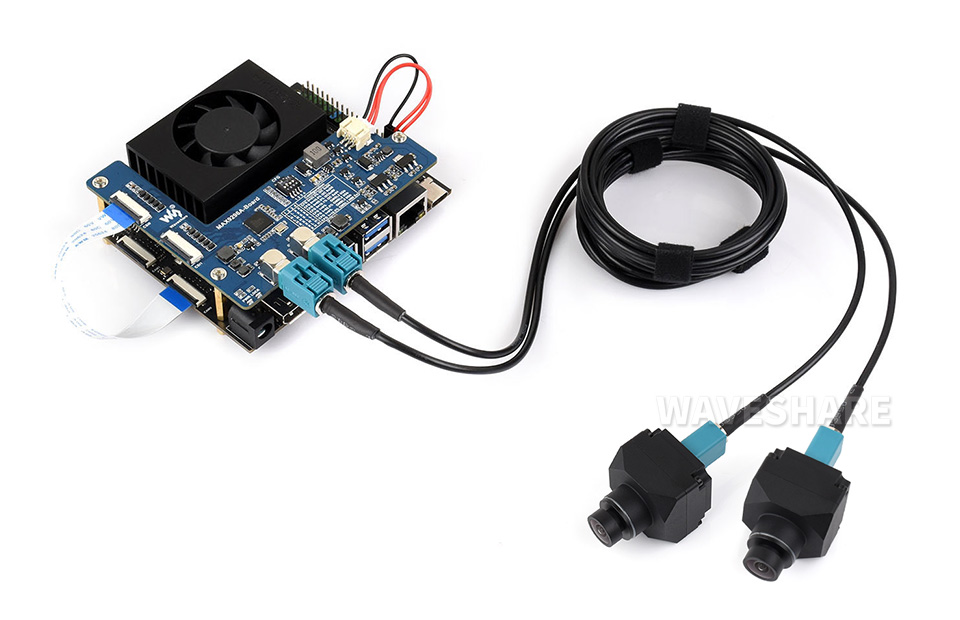

应用示例

注：图片仅供参考，产品不含图中 Jetson Orin NX 套件和 GMSL 扩展板
详情请参考配置清单

产品尺寸

产品选型

型号	传感器	像素	分辨率	帧率 (FPS)	视场角 (H × V)	串行器	ISP	防水等级
GMSL-1MP-Camera-A	-	1MP	1280×960	30	196°(H)×151°(V)	MAX96701	内置	IP67
GMSL-2MP-Camera-A	-	2MP	1920×1080	30	195°(H)×152°(V)	MAX96717F	内置	IP67
ISX031-GMSL-Camera-H60*	Sony ISX031	3MP	1920×1536	30	64.9°(H)×50.6°(V)	MAX96717	内置	IP67
ISX031-GMSL-Camera-H100	Sony ISX031	3MP	1920×1536	30	100°(H)×78.5°(V)	MAX96717	内置	IP67
ISX031-GMSL-Camera-H120*	Sony ISX031	3MP	1920×1536	30	118.4°(H)×91.56°(V)	MAX96717	内置	IP67
ISX031-GMSL-Camera-H190	Sony ISX031	3MP	1920×1536	30	197°(H)×162.3°(V)	MAX96717	内置	IP67
* 对 ISX031-GMSL-Camera-H60 和 ISX031-GMSL-Camera-H120 版本有需求请咨询销售了解
