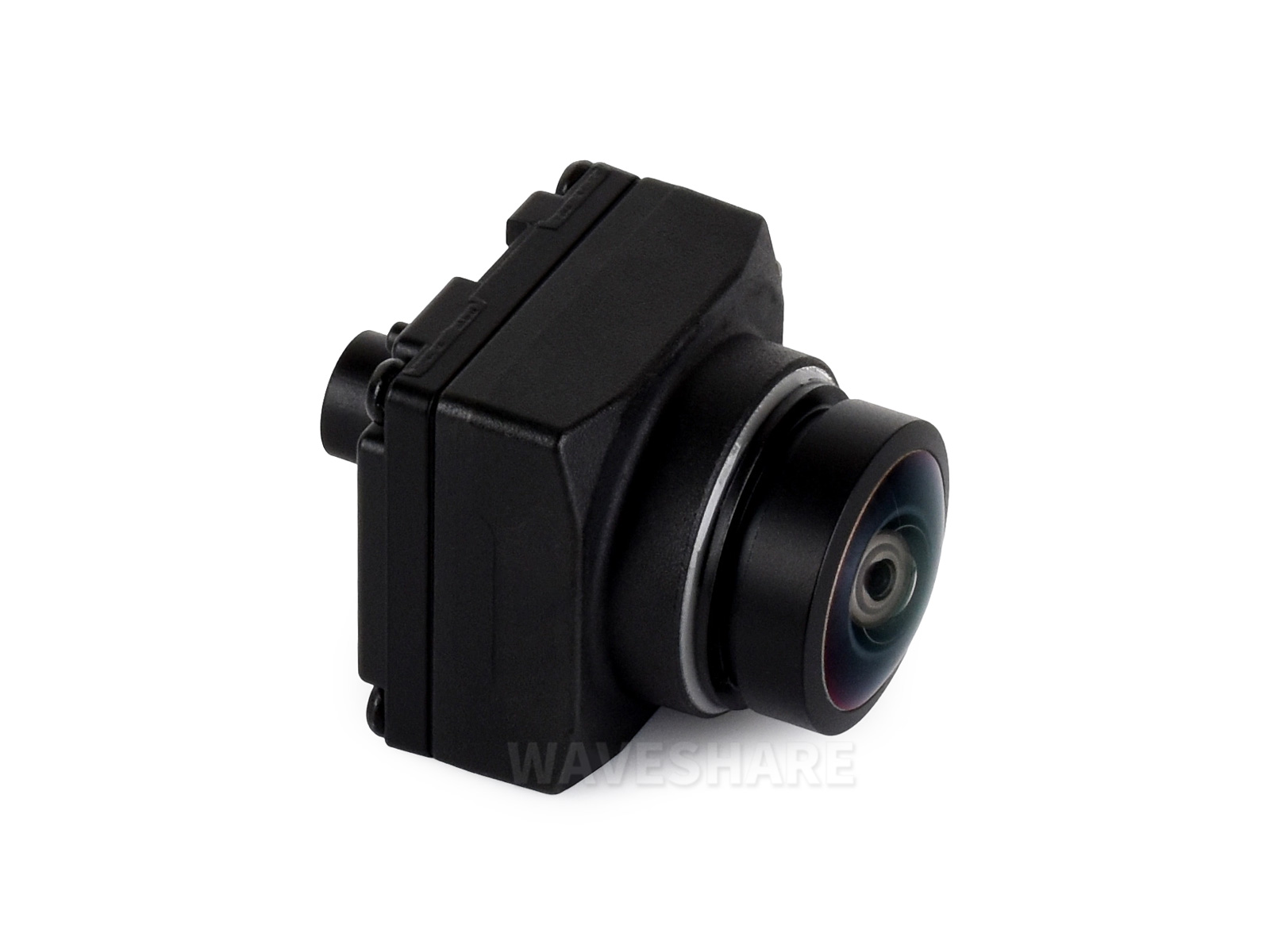

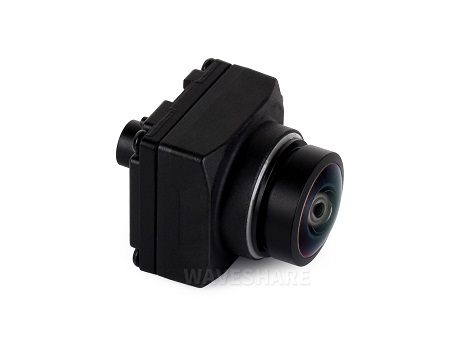

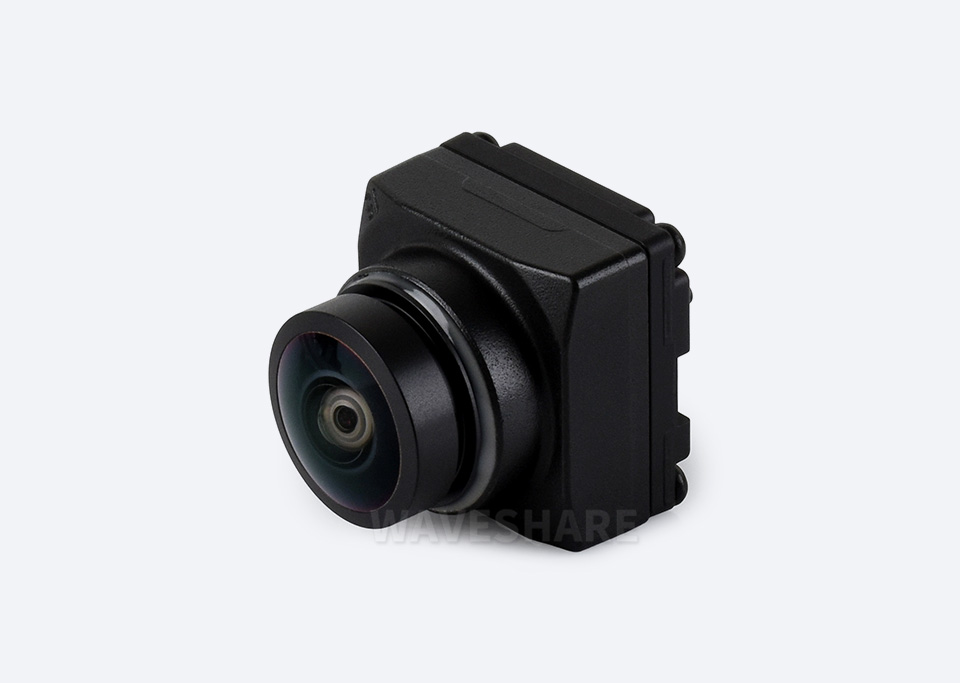

GMSL 2MP 摄像头模组
200 万像素 | IP67 防水 | GMSL2 通信协议
产品描述

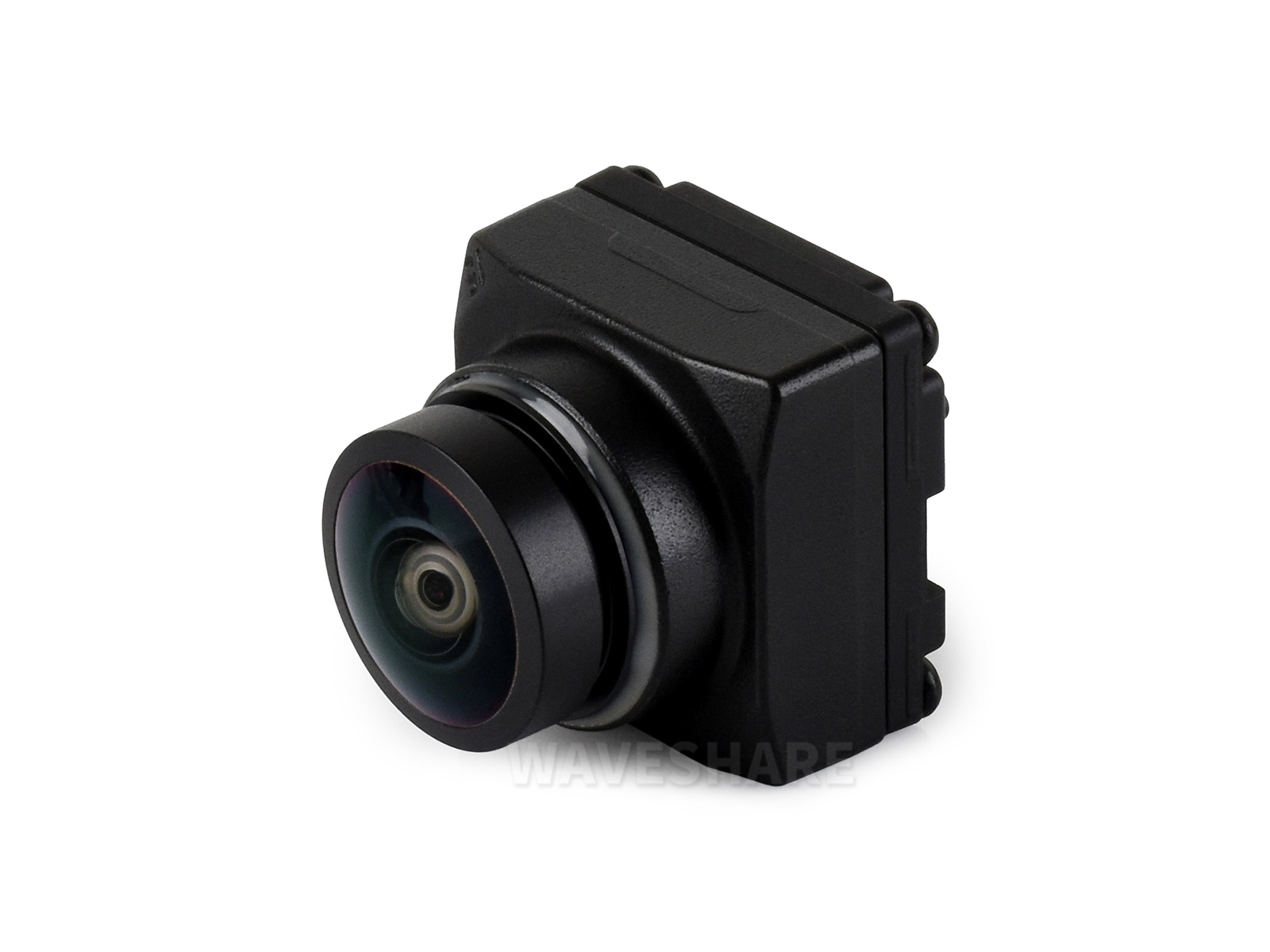

GMSL-2MP-Camera-A 摄像模组采用 200 万像素车规级 CMOS 图像传感器，集成 MAXIM MAX96717F GMSL 串行器，内置经过专业调校的图像信号处理器 (ISP)，成像效果清晰稳定。整机外壳达到 IP67 防护等级，标配 AA 镜头，出厂前已完成精准对焦与点胶固定，可靠性高，适用于车载等严苛环境。
产品参数
| 传感器 | 型号 | 2.51MP RGGB |
|---|---|---|
| 分辨率 | 1920 × 1080 | |
| CMOS 尺寸 | 1/2.57inch | |
| 像素尺寸 | 3.0 × 3.0 (um) | |
| 镜头 | 视场角 (FOV) | 195°(H) × 152°(V) |
| 光圈 (F.No) | 2 | |
| 焦距 (EFL) | 1.51mm | |
| 景深 | 0.083m ~ ∞ (固定对焦于 0.4m) | |
| 畸变 | ＜ -155% | |
| ISP | 内置 | |
| 帧率 | 1920 × 1080@30fps | |
| HDR (高动态成像) | 支持 | |
| LFM (LED 闪烁抑制) | 支持 | |
| 输出格式 | YUV422@8bit | |
| 串行器 | 型号 | MAXIM MAX96717F |
| I2C 地址 | 0x80 (8 位地址) | |

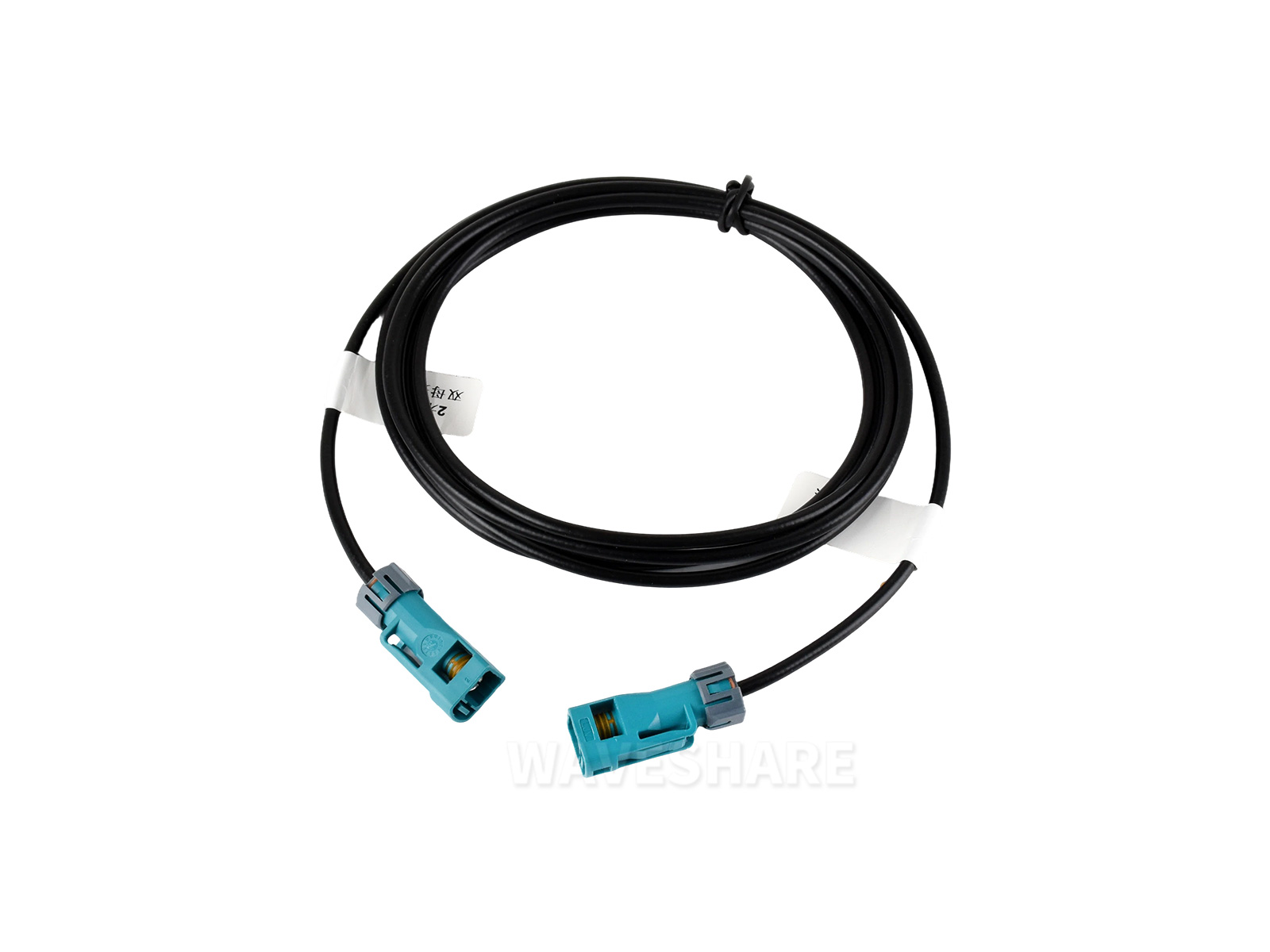

| 摄像头接口 | Fakra Z 型口头 | |
| 工作电压 | 9 ~ 12V PoC | |
| 工作电流 | <200mA@12V | |
| 工作温度 | -40°C ~ 85°C | |
| 防护等级 | IP67 | |

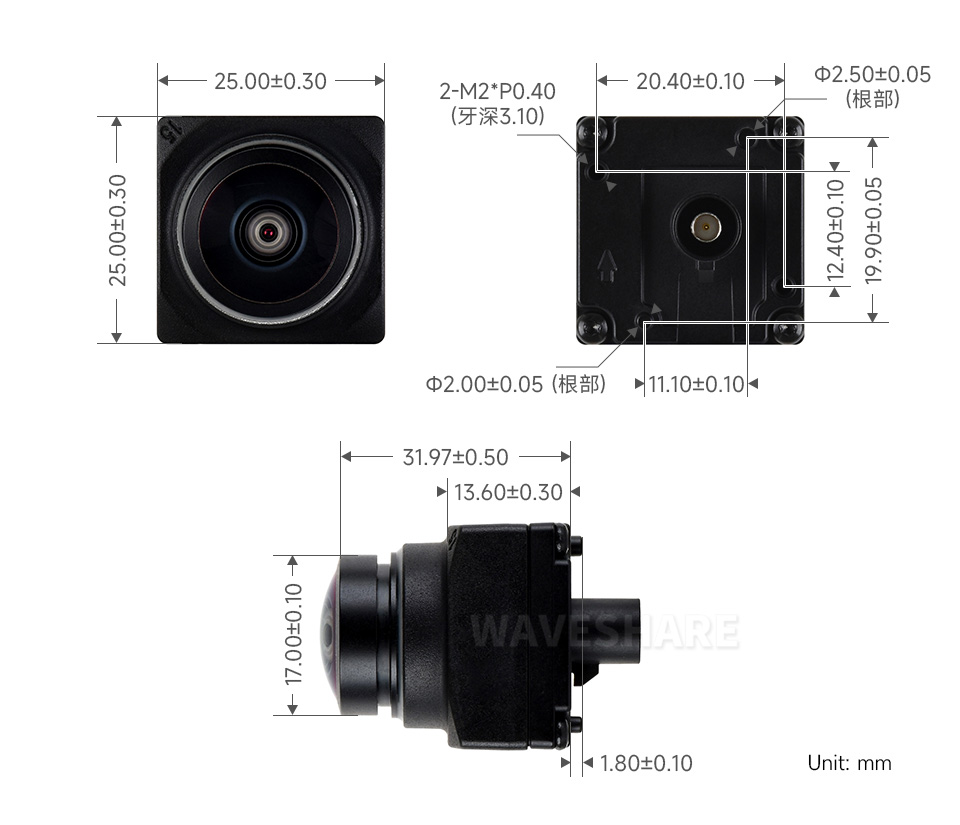

产品尺寸
产品选型
| 型号 | 传感器 | 像素 | 分辨率 | 帧率 (FPS) |
视场角 (H × V) |
串行器 | ISP | 防水等级 |
|---|---|---|---|---|---|---|---|---|
| GMSL-1MP-Camera-A | - | 1MP | 1280×960 | 30 | 196°(H)×151°(V) | MAX96701 | 内置 | IP67 |
| GMSL-2MP-Camera-A | - | 2MP | 1920×1080 | 30 | 118.4°(H)×62.6°(V) | MAX96717F | 内置 | IP67 |
| ISX031-GMSL-Camera-H60 | Sony ISX031 | 3MP | 1920×1536 | 30 | 64.9°(H)×50.6°(V) | MAX96717 | 内置 | IP67 |
| ISX031-GMSL-Camera-H100 | Sony ISX031 | 3MP | 1920×1536 | 30 | 100°(H)×78.5°(V) | MAX96717 | 内置 | IP67 |
| ISX031-GMSL-Camera-H120 | Sony ISX031 | 3MP | 1920×1536 | 30 | 118.4°(H)×91.56°(V) | MAX96717 | 内置 | IP67 |
| ISX031-GMSL-Camera-H190 | Sony ISX031 | 3MP | 1920×1536 | 30 | 197°(H)×162.3°(V) | MAX96717 | 内置 | IP67 |
