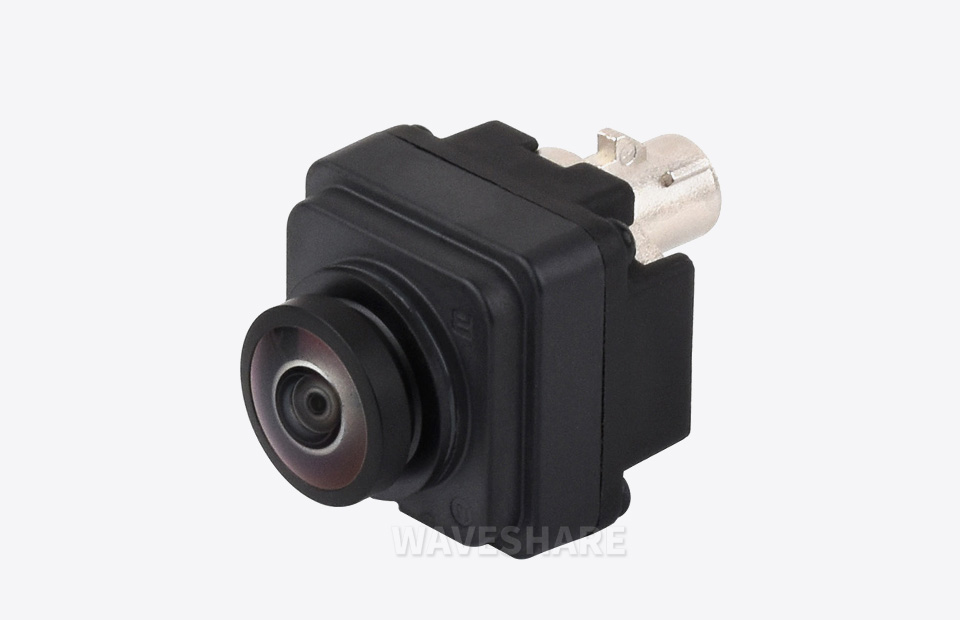

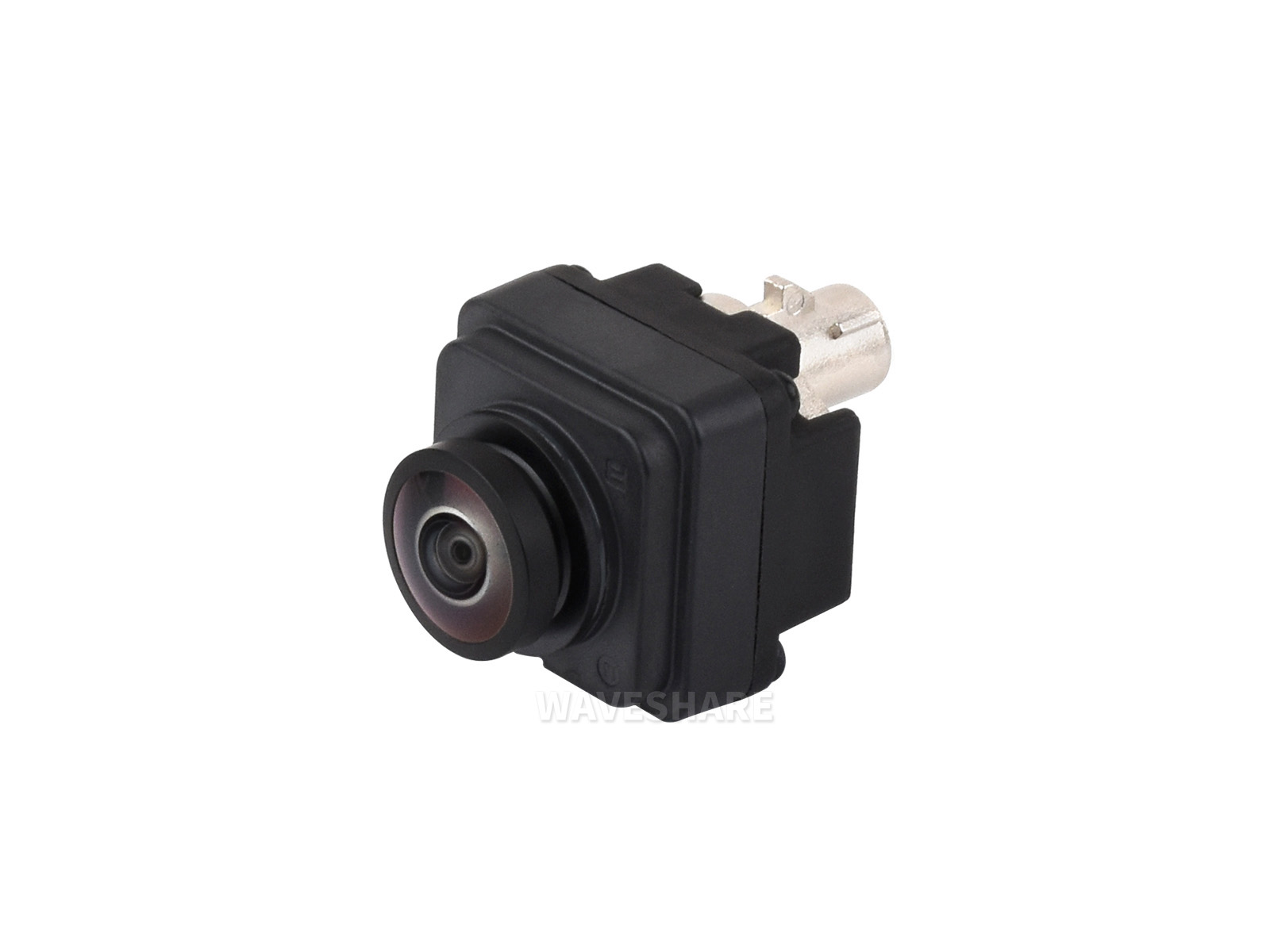

GMSL 1MP 摄像头模组
100 万像素 | IP67 防水 | GMSL 通信协议
产品描述
GMSL-1MP-Camera-A 摄像模组采用百万像素车规级 CMOS 图像传感器，集成 MAXIM MAX96701 GMSL 串行器，内置经过专业调校的图像信号处理器 (ISP)，成像效果清晰稳定。整机外壳达到 IP67 防护等级，标配 AA 镜头，出厂前已完成精准对焦与点胶固定，可靠性高，适用于车载等严苛环境。
产品参数
| 传感器 | 型号 | 1.3MP RGGB |
|---|---|---|
| 分辨率 | 1280 × 960 | |
| CMOS 尺寸 | 1/3.55inch | |
| 像素尺寸 | 3.0 × 3.0 (um) | |
| 镜头 | 视场角 (FOV) | 196°(H) × 151°(V) |
| ISP | 内置 | |
| 帧率 | 1280 × 960@30fps | |
| 输出格式 | YUV422@8bit | |
| 串行器 | 型号 | MAXIM MAX96701 |
| I2C 地址 | 0x80 (8 位地址) | |
| 摄像头接口 | TE Fakra (C Code) | |
| 工作电压 | 9 ~ 12V PoC | |
| 工作电流 | <150mA@12V | |
| 工作温度 | -40°C ~ 85°C | |
| 防护等级 | IP67 | |

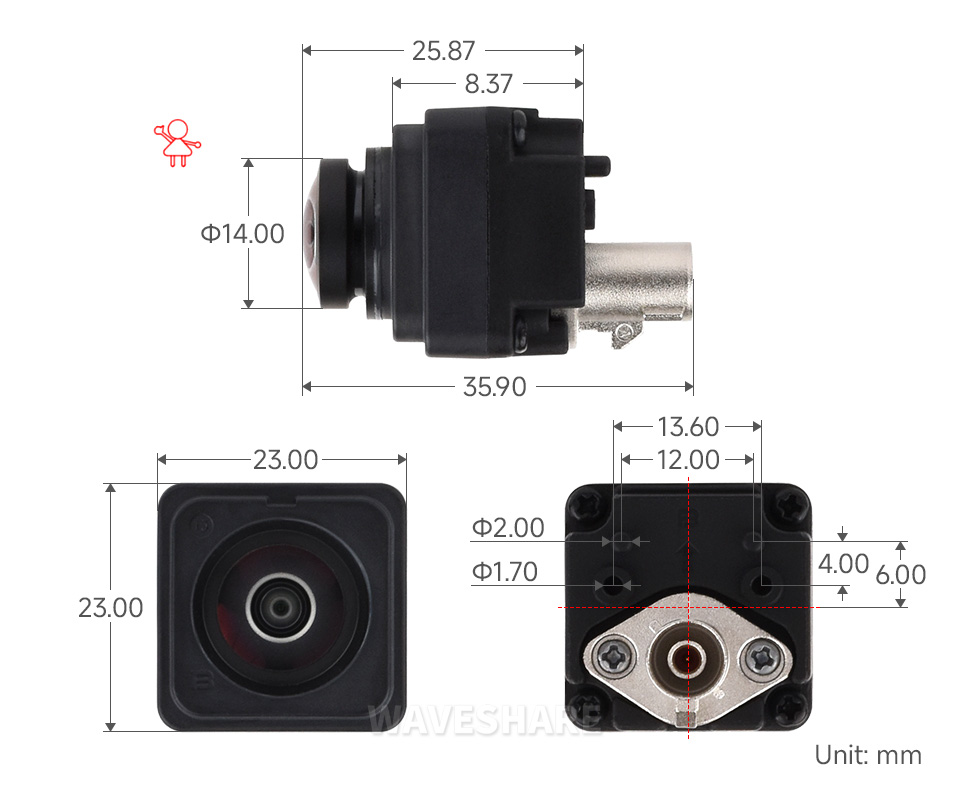

产品尺寸
产品选型
| 型号 | 传感器 | 像素 | 分辨率 | 帧率 (FPS) |
视场角 (H × V) |
串行器 | ISP | 防水等级 |
|---|---|---|---|---|---|---|---|---|
| GMSL-1MP-Camera-A | - | 1MP | 1280×960 | 30 | 196°(H)×151°(V) | MAX96701 | 内置 | IP67 |
| GMSL-2MP-Camera-A | - | 2MP | 1920×1080 | 30 | 195°(H)×152°(V) | MAX96717F | 内置 | IP67 |
| ISX031-GMSL-Camera-H60* | Sony ISX031 | 3MP | 1920×1536 | 30 | 64.9°(H)×50.6°(V) | MAX96717 | 内置 | IP67 |
| ISX031-GMSL-Camera-H100 | Sony ISX031 | 3MP | 1920×1536 | 30 | 100°(H)×78.5°(V) | MAX96717 | 内置 | IP67 |
| ISX031-GMSL-Camera-H120* | Sony ISX031 | 3MP | 1920×1536 | 30 | 118.4°(H)×91.56°(V) | MAX96717 | 内置 | IP67 |
| ISX031-GMSL-Camera-H190 | Sony ISX031 | 3MP | 1920×1536 | 30 | 197°(H)×162.3°(V) | MAX96717 | 内置 | IP67 |
| * 对 ISX031-GMSL-Camera-H60 和 ISX031-GMSL-Camera-H120 版本有需求请咨询销售了解 | ||||||||
