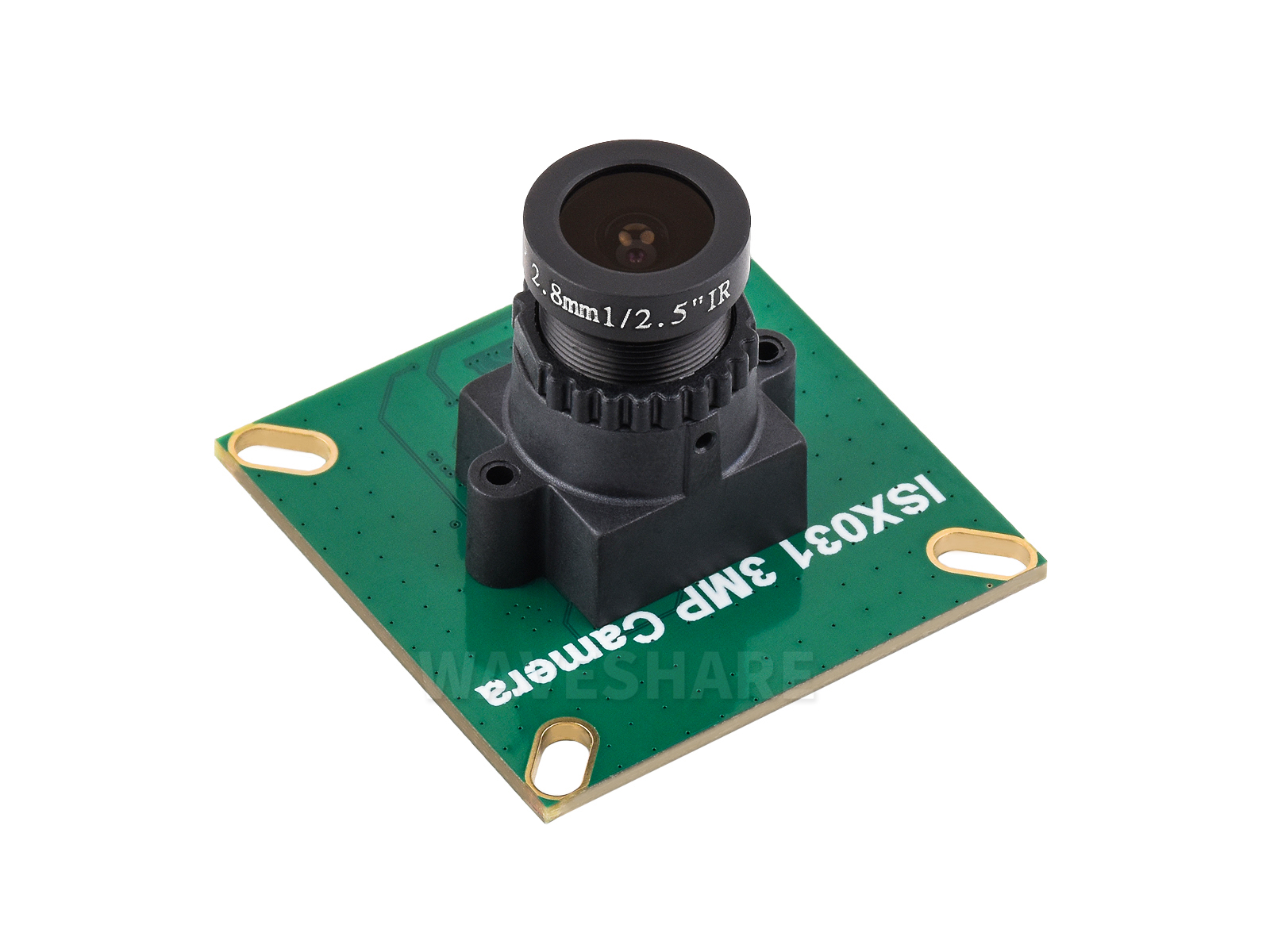

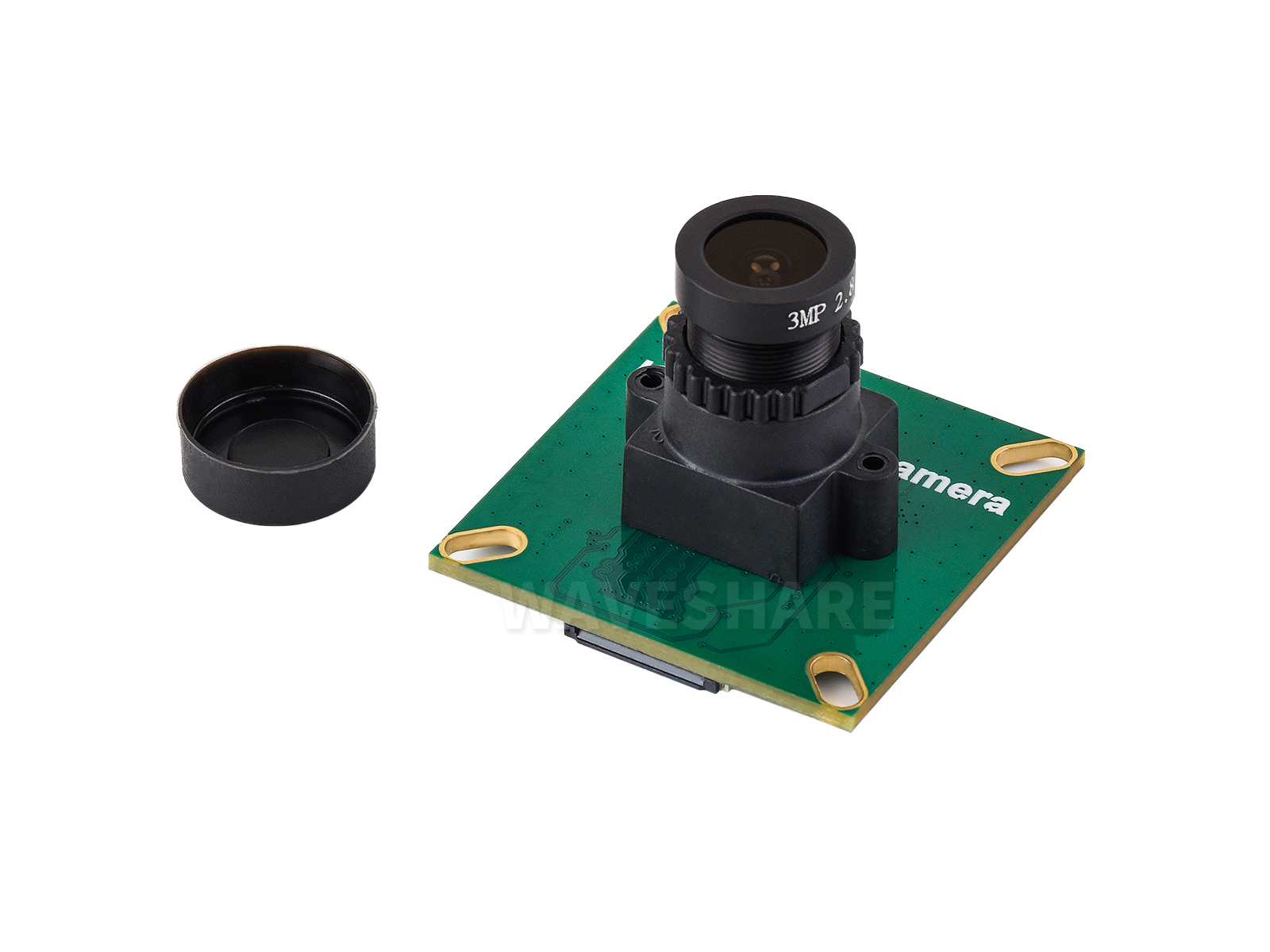

ISX031 300万像素MIPI摄像头模组 内置ISP 123°广角 支持树莓派系列和Jetson主流主板 AI识别

全彩，固定对焦，F2.0大光圈，YUV输出，最高1920×1536@30fps，支持人脸、道路标识线和车牌等AI识别
价格
原价
型号
ISX031 3MP Camera
SKU
35301
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

3MP MIPI 模组 3MP GMSL H100（6G） 3MP GMSL H190（6G） 3MP GMSL H100（3G）
点击查看更多
  • 关联商品

ISX031 300万像素MIPI摄像头模组 内置ISP 123°广角 支持树莓派系列和Jetson主流主板 AI识别

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买

ISX031 300 万像素
MIPI 摄像头模组

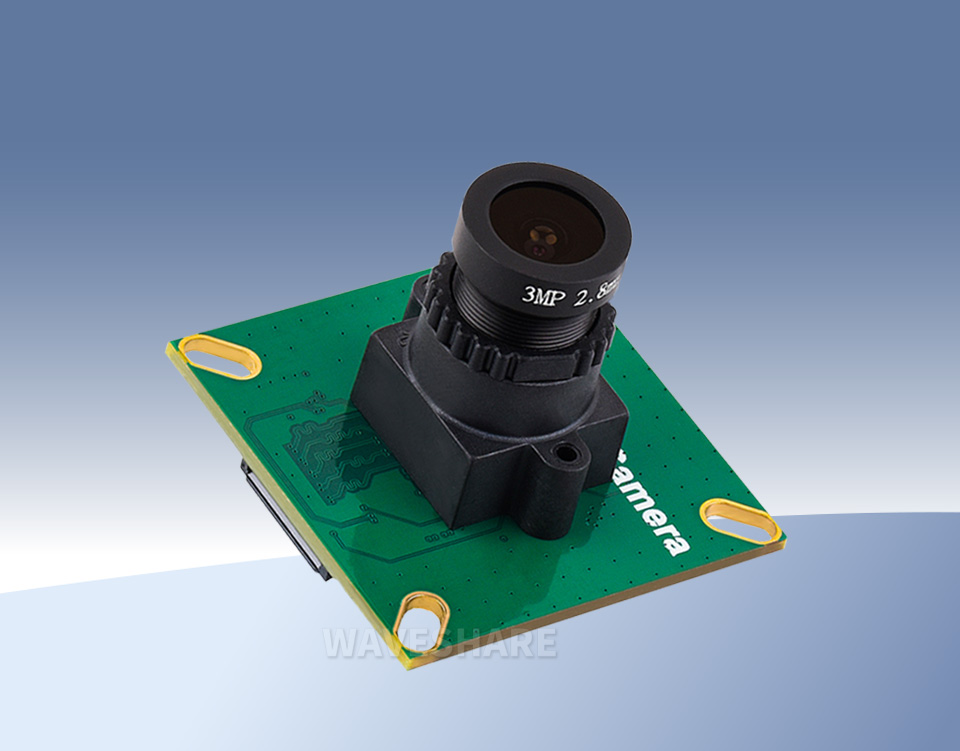

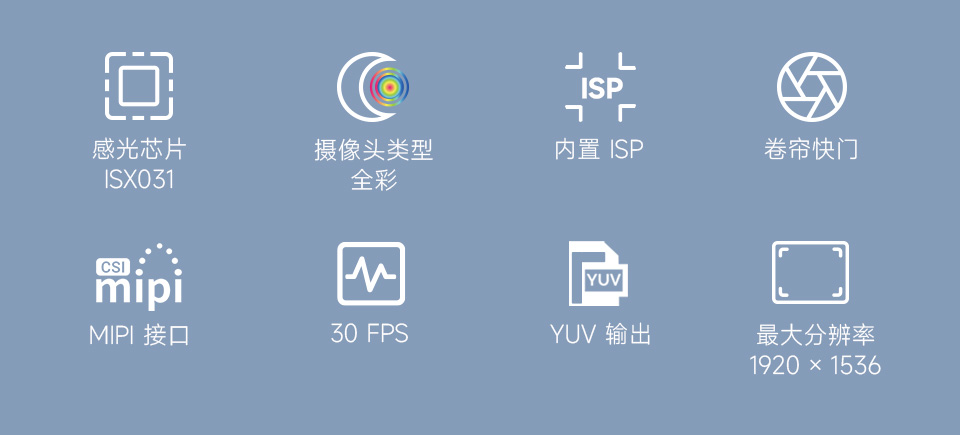

ISX031 3MP 树莓派MIPI摄像头模组 正面斜视图 ISX031 3MP摄像头模组 参数特性：300万像素 内置ISP MIPI接口 YUV输出 卷帘快门

产品参数

感光芯片 索尼 ISX031 CMOS
尺寸		 1/2.42 英寸
摄像头类型 彩色 有效像素 约 300 万
(1920 × 1536)
对角线尺寸 7.38mm 单像素尺寸 3.0µm × 3.0µm
光圈 F2.0 焦距 2.8mm
快门方式 卷帘快门 红外截止滤光片 内置
视场角
(D × H × V)		 123° × 98° × 75° 对焦方式 固定对焦
应用场景 人脸识别、道路标识线识别和车牌识别等 AI 智能应用

300 万像素高清成像

ISX031 传感器有效成像区域为 1920 × 1536，支持约 300 万像素图像输出，能够保留丰富的画面细节，满足目标检测、环境感知、视频采集和图像分析等应用需求

ISX031摄像头模组 高清成像效果展示

内置 ISP 图像处理器

ISX031 集成 ISP 图像信号处理器，可在传感器端完成相应的图像处理，并直接输出 YUV 格式图像，有助于减轻主控平台的图像处理压力，简化系统开发与集成

ISX031 3MP摄像头 内置ISP图像处理器示意图

应用场景

Q43 GNSS 模块应用于精准农业 农机自动驾驶与作业

移动机器人与无人设备

Q43 高精度定位模块应用于手持终端 户外测绘与导航

智能驾驶及辅助驾驶

Q43 RTK 模块应用于共享经济 高精度定位

工业视觉与设备检测

Q43 厘米级定位模块应用于工程测绘 数据采集

道路、车辆及环境监控

Q43 GNSS 模块应用于车载导航 车联网 V2X 高精度定位

AI 目标检测与识别

Q43 GNSS 模块应用于车载导航 车联网 V2X 高精度定位

嵌入式视频采集

Q43 GNSS 模块应用于车载导航 车联网 V2X 高精度定位

智能安防系统

Q43 GNSS 模块应用于车载导航 车联网 V2X 高精度定位

边缘计算设备

适用于树莓派系列主板

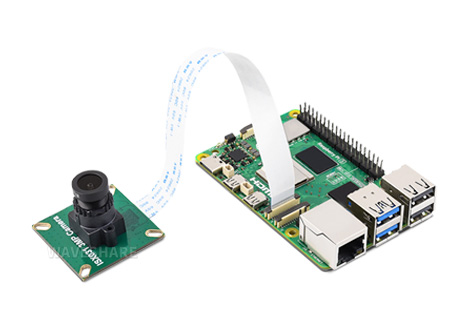

ISX031 3MP摄像头模组 连接树莓派4示意图
接入树莓派 4

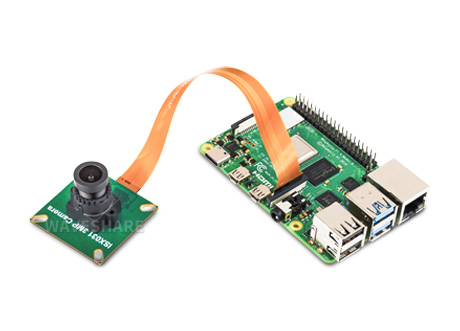

ISX031 3MP摄像头模组 连接树莓派5 示意图
接入树莓派 5

以上图片仅供展示，本产品不含以上树莓派 4、树莓派 5 和黄色 FPC 线

适用于 Jetson 主流主板

支持 Jetson Orin Nano、Orin NX、Xavier NX 等主板

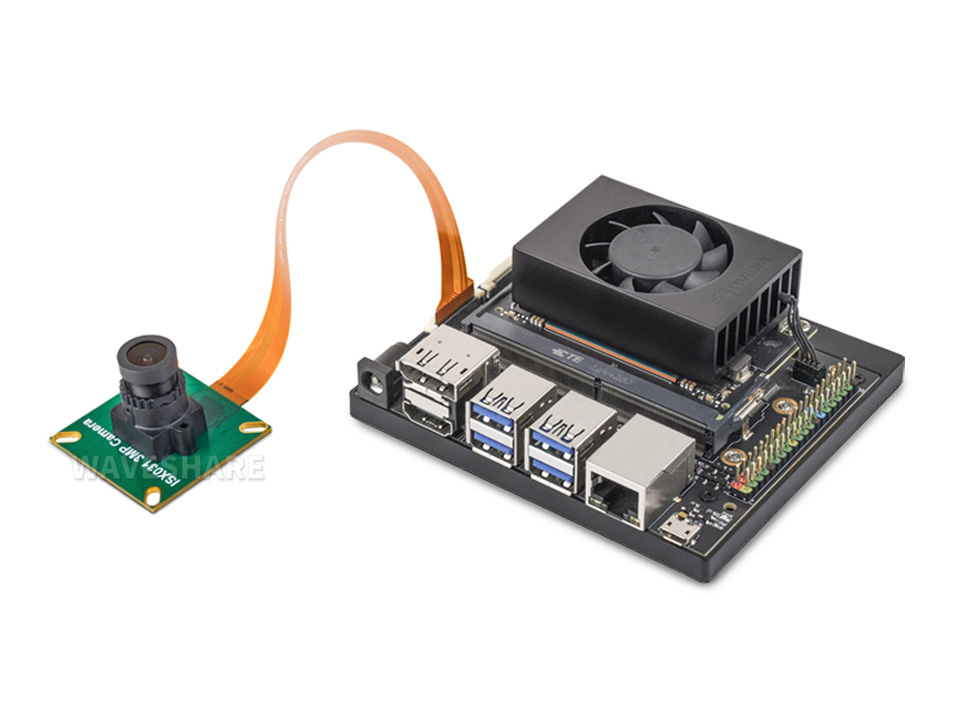

ISX031 3MP摄像头模组 连接Jetson Nano 套件
接入 Jetson Xavier NX 主板

以上图片仅供展示，本产品不含以上 Jetson Xavier NX 套件和
黄色 FPC 线

产品尺寸

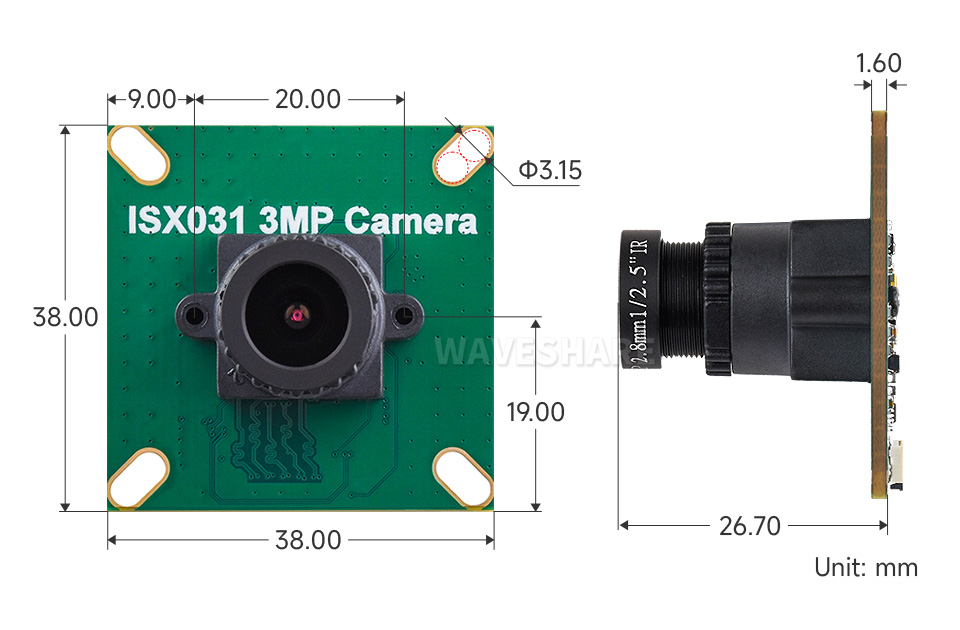

ISX031 3MP摄像头模组 机械尺寸图纸 单位mm

产品选型

型号 像素 传感器 视场角(度) 畸变 快门方式 红外滤光片 光圈(F) 焦距(mm) 适用范围 备注
OV9281-110 Camera 1MP
(1280×800)		 OV9281 110°(D)×93°(H)×70°(V) <1% 全局快门 无 2.2 2.1 树莓派全系列主板和计算模块 全局快门，黑白摄像头，无畸变
OV9281-120 Camera 120°(D) <7.5% 2.5 2.33 全局快门，黑白摄像头，广角
OV9281-160 Camera 160°(D)×126°(H)×91°(V) <14.3% 2.35 3.15 全局快门，黑白摄像头，广角
Raspberry Pi Global Shutter Camera 1.6MP
(1440×1080)		 IMX296 - - 集成 - - C/CS底座，全局快门，树莓派官方摄像头
IMX296 Global Camera (A) - - 集成 - - C/CS底座，全局快门
IMX296-130 BW Camera 130°(D)×99°(H)×72° <20% 集成 1.6 3 全局快门，黑白摄像头
IMX290 2MP Camera (A) 2MP
(1920×1080)		 IMX290 94°(D)×86°(H)×56°(V) <-0.3% 卷帘快门 集成 2.7 2.88 无畸变，宽动态
IMX290-83 IR-CUT Camera 90°(D)×83°(H)×47°(V) <5% IR-CUT 2 3.95 IR-CUT，宽动态
IMX291-83 IR-CUT Camera IMX291 90°(D)×83°(H)×47°(V) <5% IR-CUT 2 3.95 IR-CUT，宽动态
IMX327 2MP IR-CUT Camera (A) IMX327 90°(D)×83°(H)×47°(V) <5% IR-CUT 2 3.95 IR-CUT，宽动态
IMX462-100 2MP Starlight Camera IMX462 100.0° <-32% 集成 1 3.9 适配树莓派系列主板和Jetson Nano主板 星光级，自带ISP，需配合驱动使用
IMX462-127 2MP Starlight Camera 127.9° <-51% 集成 1.61 3.18
IMX462 IR-CUT Camera (A) 90°(D) <5% IR-CUT 2 3.95 树莓派全系列主板和计算模块 IR-CUT，宽动态
ISX031 3MP Camera 3MP
(1920×1536)		 ISX031 123°(D) - 集成 2 2.8 适配树莓派系列主板和Jetson主板 内置ISP，广角
SC3336 3MP Camera (B) 3MP
(2304×1296)		 SC3336 98.3°(D) <33% 集成 2 3.95 适用于Luckfox Pico系列主板 高灵敏度，低暗电流
MIS5001 5MP Camera (A) 5MP
(2592×1944)		 MIS5001 93° <-10.7% 集成 1.6 4.15 高灵敏度，低暗电流
MIS5001 5MP Camera (B) 95.5° <1% 集成 2.4 2.88 高灵敏度，低暗电流，无畸变
RPi Camera (B) OV5647 60.6°(D) - 集成 2 6 适配树莓派全系列主板，RDK主板 -
RPi Camera (F) 60°(D) <0.32% 无 2 3.6 无畸变，夜视
RPi Camera (G) 160°(D) <14.3% 集成 2.35 3.15 广角
RPi Camera (H) 160°(D) <14.3% 无 2.35 3.15 鱼眼镜头，夜视
RPi Camera (I) 185°(D) - 集成 2 1.55 鱼眼镜头
RPi Camera (M) 200°(D) - 集成 2 0.87 鱼眼镜头
RPi IR-CUT Camera 50°(D) - IR-CUT 2 3.6 IR-CUT
RPi Zero V1.3 Camera 69.8°(D) - 集成 2.8 3.21 适配22PIN接口的树莓派主板和计算模块 小尺寸
RPi FPC Camera (B) 72.9°(D) - 集成 2.4 3.89 适配15PIN接口的树莓派主板和计算模块，RDK主板 小尺寸
OV5647-70 5MP OIS Camera 70°(D) <1.0% 集成 2.8 3.2 光学防抖
IMX219-77 Camera 8MP
(3296×2512)		 IMX219 79.3° <1% 集成 2 2.85 适配树莓派全系列主板，RDK主板 无畸变，高像素
IMX219-77IR Camera 79.3° <1% 无 2 2.85 支持夜视
IMX219-120 Camera 120° <1% 集成 2.64 2.85 广角
IMX219-160 Camera 160° <14.3% 集成 2.35 3.15 广角
IMX219-D160 160° <14.3% 集成 2.35 3.15 摄像头模组，需要搭配底板使用
IMX219-160IR Camera 160° <14.3% 无 2.35 3.15 夜视，广角
IMX219-160 IR-CUT Camera 162.4° <-22.7% IR-CUT 2.7 1.75 夜视，IR-CUT
IMX219-170 Camera 170° <22% 集成 2.4 2.2 广角
IMX219-200 Camera 200° <11% 集成 2 0.87 鱼眼
IMX219-83 Stereo Camera 83°(D)×73°(H)×50°(V) <1% 集成 2.4 2.6 适配双摄像头接口的树莓派主板和计算模块，RDK主板，Jetson 主板 双目摄像头，板载IMU
RPi Camera V2 62.2°(D) - 集成 2 3.04 适配树莓派全系列主板和计算模组, RDK主板，Jetson主板 树莓派官方摄像头
RPi NoIR Camera V2 62.2°(D) - 无 2 3.04 树莓派官方摄像头
IMX415 8MP AF Camera IMX415 95.5°(D) <1% 集成 2.4 2.2 自动对焦
IMX415 8MP Camera (A) 95.5°(D) <1% IR-CUT 2.4 2.88 树莓派全系列主板和计算模块，luckfox主板 IR-CUT
IMX415-98 IR-CUT Camera 98°(D) <1% IR-CUT 2 3.95 IR-CUT
Raspberry Pi Camera Module 3 11.9MP
(4608×2592)		 IMX708 75°(D) - 集成 1.8 4.74 树莓派全系列主板和计算模块 树莓派官方摄像头，自动对焦
Raspberry Pi Camera Module 3 Wide 120°(D) - 集成 2.2 2.75 树莓派官方摄像头，自动对焦，广角
Raspberry Pi Camera Module 3 NoIR 75°(D) - 无 1.8 4.74 树莓派官方摄像头，自动对焦，夜视
Raspberry Pi Camera Module 3 NoIR Wide 120°(D) - 无 2.2 2.75 树莓派官方摄像头，自动对焦，广角，夜视
Camera Module 3 Sensor Assembly 75°(D) - 集成 1.8 4.74 树莓派官方摄像头模组，需要搭配底板使用，自动对焦
Camera Module 3 Sensor Assembly NoIR 75°(D) - 无 1.8 4.74 树莓派官方摄像头模组，需要搭配底板使用，夜视，自动对焦
Camera Module 3 Sensor Assembly Wide 120°(D) - 集成 2.2 2.75 树莓派官方摄像头模组，需要搭配底板使用，广角，自动对焦
Camera Module 3 Sensor Assembly Wide NoIR 120°(D) - 无 2.2 2.75 树莓派官方摄像头模组，需要搭配底板使用，广角夜视，自动对焦
IMX708-75 Camera 75°(D) - 集成 1.8 4.74 自动对焦，搭配官方模组
IMX708-75 Camera NoIR 75°(D) - 无 1.8 4.74 夜视，自动对焦，搭配官方模组
IMX708-75 Camera Module 79.8°(D) <1% 集成 1.79 4.7 摄像头模组，需要搭配底板使用，自动对焦
IMX708-120 Camera 120°(D) - 集成 2.2 2.75 广角，自动对焦，搭配官方模组
IMX708-120 Camera NoIR 120°(D) - 无 2.2 2.75 广角夜视，自动对焦，搭配官方模组
IMX708-120 Camera Module 120°(D) <3.5% 集成 2.2 3.08 摄像头模组，需要搭配底板使用，自动对焦
IMX708-75 Camera (B) 79.8°(D) <1% 集成 1.79 4.7 无畸变，自动对焦，高像素
IMX708-120 Camera (B) 120°(D) <3.5% 集成 2.2 3.08 广角，高像素
IMX378-190 12.3MP Camera (B) 12.3MP
(4056×3040)		 IMX378 190°(D) <58% 集成 2.4 6.5 全景镜头
IMX477 12.3MP Camera 12.3MP
(4056×3040)		 IMX477 - - 集成 - - 树莓派全系列主板和计算模块，RDK主板，Jetson主板 C/CS底座，需要搭配镜头使用
IMX477-160 12.3MP Camera 154.2°(D)×117.6°(H)×85.6°(V) -72.3% 集成 2.7 3.25 广角，高像素
IMX477 IR-CUT Camera (A) 90°(D) <12.5% IR-CUT 2 3.95 IR-CUT，高像素
IMX477 IR-CUT Camera (B) 113°(D) <-1.5% IR-CUT 2.8 2.7 IR-CUT，高像素
Raspberry Pi HQ Camera M12 - - 集成 - - M12底座，需要搭配镜头使用，官方摄像头
Raspberry Pi HQ Camera - - 集成 - - C/CS底座，需要搭配镜头使用，官方摄像头
Raspberry Pi AI Camera IMX500 78.3°(D)×66°(H)×52.3°(V) - 集成 1.79 4.74 树莓派全系列主板和计算模块 官方摄像头，AI摄像头

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

资料路径：docs.waveshare.net/ISX031-3MP-Camera

配置清单

  1. ISX031 3MP Camera × 1
  2. FFC 22PIN 200mm 异向排线 × 1

保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。
