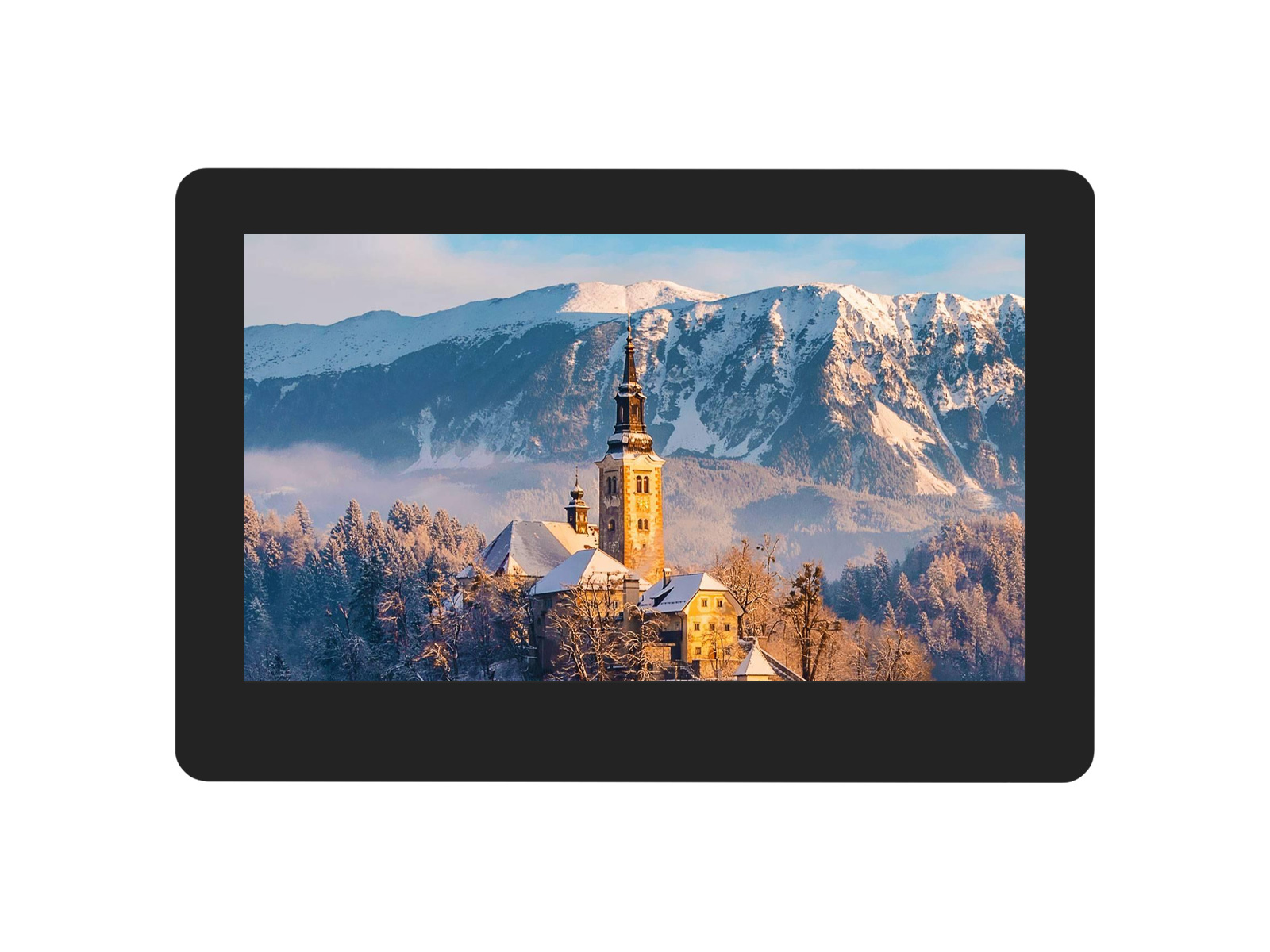

ESP32-S3 4.3寸 LCD 智能语音触控屏开发板 800 × 480 分辨率 五点触摸 双 MIC 阵列 支持 2.4GHz Wi-Fi 和 BLE 5

内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM，65K 彩色，板载 RTC 芯片和电池座
价格
原价
型号
ESP32-S3-Touch-LCD-4.3C
SKU
33799
品牌
Waveshare
版本选择
常规版 (无外壳) 升级版 (带外壳)
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

7 英寸电容触控屏 双核 7 英寸电容LCD屏 双核 5 英寸电容触控屏 双核 5 英寸B型电容触控屏 双核 5 英寸B型LCD屏 双核 5 英寸LCD屏 双核 4.3 英寸电容触控屏 双核 4.3 英寸LCD屏 双核 4.3 英寸电容触控屏 双核 4.3 英寸电容触控屏 双核 4.3 英寸智能语音触控屏 双核 4.3 英寸智能语音触控屏(带外壳) 双核 4 英寸电容触控屏 双核 4 英寸LCD屏 双核 2.8 英寸圆形屏触控屏开发板 2.8 英寸圆形屏LCD屏开发板 3.16 英寸LCD屏 双核 2.1 英寸电容触摸2.5D曲面屏 2.1 英寸电容触摸平面屏
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车 立即购买

ESP32-S3
4.3 英寸智能语音触控屏开发板

集成电容触控、高清 LCD 与音频编解码芯片

支持语音播放与录音功能，打造更智能的人机交互体验

ESP32-S3 4.3 英寸电容触控屏开发板的首图界面，以及卖点图标，包括：LX7双核处理器，2.4GHz Wi-Fi，BLE 5低功耗蓝牙，板载天线，4.3英才屏幕屏幕尺寸，5点触控，分辨率，65K彩色等图标

版本选择

ESP32-S3 RGB LCD 驱动板白底图

常规版（无外壳）

ESP32-S3 RGB LCD 驱动板和2.1寸RGB触控圆形屏

升级版 (带外壳)

产品特性

ESP32-S3-Touch-LCD-4.3C 集成 4.3 英寸电容触控屏与音频模块，支持小智 AI 语音交互与 LVGL 图形界面，集显示、触控与语音于一体，轻松打造智能人机交互终端。

  • 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
  • 内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
  • 板载 4.3 英寸 LCD 电容触控屏，800 × 480 分辨率，65K 彩色
  • 支持 I2C 接口控制电容触摸，5 点触控，支持中断
  • 板载 ES8311 音频编解码芯片及 ES7210 回声消除电路
  • 板载稳压芯片，支持 7 ~ 36V 宽电压供电
  • 板载 RTC 芯片和电池座，安装电池后实现掉电时间不丢失
  • 板载 I2C 接口、Micro SD 卡座、MX1.25 2PIN 电池接口和数字量隔离型 IO 等资源
  • 输入带双向光耦隔离，支持无源和有源开关量输入，有源支持正电压、负电压
  • 输出带光耦隔离，驱动能力更强，灌电流可达 450mA (MAX)
  • 外置 LED 指示灯，方便查看电源跟电池充电状态
  • 支持灵活时钟，模块电源单独设置等精确控制，实现多场景低功耗模式

IPS 显示面板

优质的显示性能，可视角度为 160°

ESP32-S3 4.3 英寸电容触控屏开发板可视角度为160度，使用了三个屏幕不同视角展示

电容式 5 点触摸

轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持 5 点触摸

手指触摸ESP32-S3 4.3 英寸电容触控屏开发板的屏幕，界面显示 LVGL GUI 开发出来的 UI 界面

支持 AI 语音交互

支持主流 AI 平台，可接入在线大模型平台如豆包、DeepSeek 等 AI 模型

ESP32-S3 4.3 英寸电容触控屏支持主流 AI 平台，可接入在线大模型平台如豆包、DeepSeek 等 AI 模型
ESP32-S3 4.3 英寸电容触控屏支持主流 AI 平台，可接入在线大模型平台如豆包、DeepSeek 等 AI 模型

支持扩展多种外设

可通过 I2C 和隔离 IO 等接口接入更多扩展设备

ESP32-S3 4.3 英寸电容触控屏开发板的接口介绍，包括CAN接口、RS485接口、DO接口、DI接口等。

应用场景

ESP32-S3 4.3 英寸电容触控屏开发板的应用场景，分别介绍了HMI人机界面场景，和LVGL GUI开发场景

资源简介

ESP32-S3 4.3 英寸电容触控屏开发板资源简介
  1. ESP32-S3-WROOM-1-N16R8

    Wi-Fi 蓝牙 SoC 模块，240MHz 运行频率，封装 8MB PSRAM 和 16MB Flash

  2. Micro SD 卡座
  3. USB Type-C 接口
  4. BOOT 按键

    按住上电进行程序烧录

  5. RESET 按键

    按下复位控制器

  6. 光耦隔离
  7. 屏幕触摸接线端子
  8. 4.3 英寸屏幕接线端子
  9. 喇叭接口

    MX1.25 接口

  10. 电池连接开关

    ON：接通电池
    OFF：断开电池

  11. 3.7V 单节锂电池接口

    MX1.25 接口

  12. 指示灯

    DONE：锂电池充电完成指示灯
    CHG：锂电池充电指示灯
    PWR：电源指示灯
    (有连接电源，没有连接电池或者开关关闭，则 CHG 闪烁 DONE 常亮)

  1. 7 ~ 36V DC 供电
  2. I2C 接口

    VOUT 输出 5V/3.3V
    (由板载电阻切换，二选一)

  3. 5V 输出接口
  4. 数字输出

    5 ~ 36V，开漏输出，输出负载 450mA/通道 (MAX)

  5. 输入信号公共端

    不接悬空：干接点无源输入
    接电源负极：低电平触发，NPN 型湿接有源输入，电压 5 ~ 36V DC
    接电源正极：高电平触发，PNP 型湿接有源输入，电压 5 ~ 36V DC

  6. 数字输入

    5 ~ 36V，无源输入/有源输入
    (NPN 型或 PNP 型)

  7. RTC 电池座

    规格为 CR927

  8. 麦克风

接口介绍

标签定制，硬件定制及软件定制图标，以及介绍了定制的流程

可容纳尺寸为 60 × 30 × 6mm (长 × 宽 × 厚) 的电池

标签定制，硬件定制及软件定制图标，以及介绍了定制的流程

本产品不含电池，如有需要请另行购买

升级版安装方式

标签定制，硬件定制及软件定制图标，以及介绍了定制的流程
ESP32-S3 4.3 英寸电容触控屏开发板底部插线演示

ESP32-S3 4.3 英寸电容触控屏开发板背面插线演示

导轨卡扣、壁挂支架与悬臂支架均不包含，请另行选购
外壳背面固定孔间距为 75mm

支持批量定制

批量需求，支持定制软硬件包括硬件接口、LOGO、贴标、外壳和网页等

标签定制，硬件定制及软件定制图标，以及介绍了定制的流程

产品尺寸

常规版（无外壳）

ESP32-S3 4.3 英寸电容触控屏开发板产品尺寸

升级版 (带外壳)

ESP32-S3 4.3 英寸电容触控屏开发板产品尺寸

ESP32 音频显示屏选型表

产品型号 显示屏 板载资源 引出接口
分辨率 接口 显示 触摸 IMU RTC SD 蜂鸣器 喇叭 麦克风 电池接口 天线
RGB LCD 屏
ESP32-S3-Touch-LCD-4.3C
ESP32-S3-Touch-LCD-4.3C 		800 × 400 RGB ST7262 GT911 - - I2C \ 宽电压 IO
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.06
ESP32-S3-Touch-AMOLED-2.06 		410 × 502 QSPI CO5300 FT3168 - I2C，UART，USB 触点
ESP32-C6-Touch-AMOLED-2.06
ESP32-C6-Touch-AMOLED-2.06 		410 × 502 QSPI CO5300 FT3168 - I2C，UART，USB 触点
LCD 屏
ESP32-S3-Touch-LCD-3.5
ESP32-S3-Touch-LCD-3.5 		320 × 480 SPI ST7796 FT6336 - 32PIN 接口，摄像头接口

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：docs.waveshare.net/ESP32-S3-Touch-LCD-4.3C

配置清单

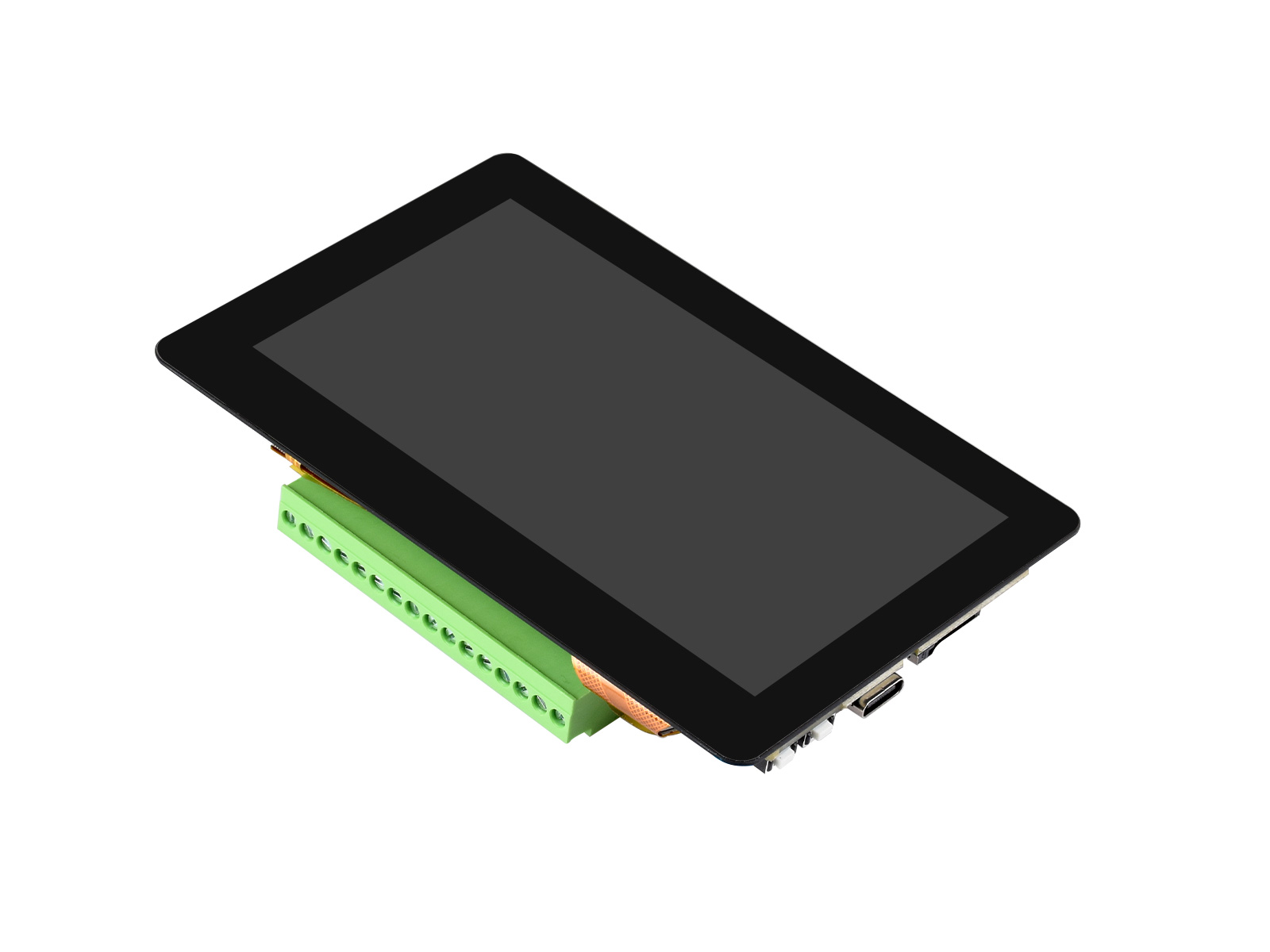

  1. ESP32-S3-Touch-LCD-4.3C (含 16PIN 背部接线端子) × 1
  2. 16PIN 底部接线端子 × 1
