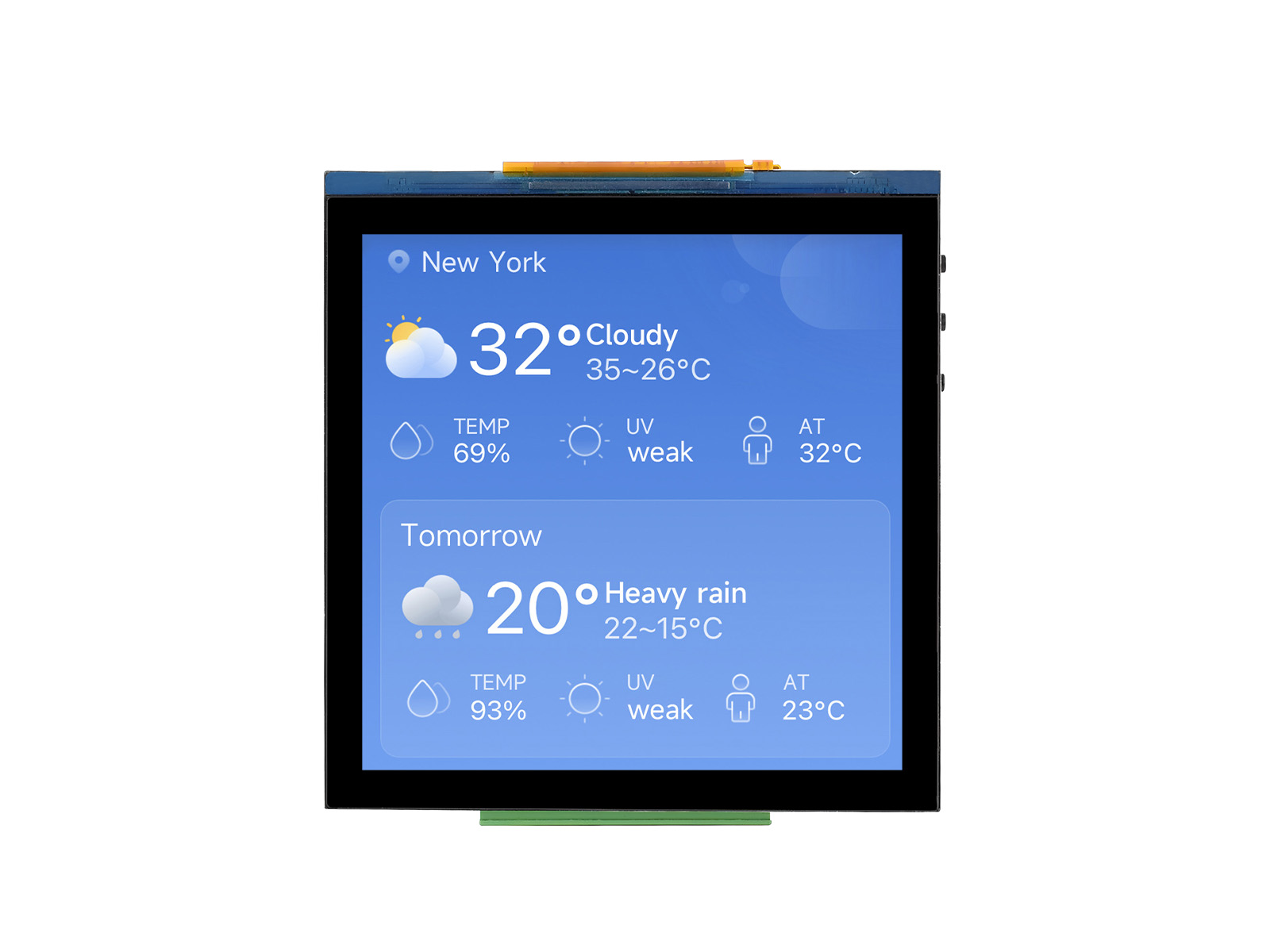

ESP32-S3 4寸LCD屏32位LX7双核处理器开发板 480×480分辨率主频240MHz 支持WiFi蓝牙BLE5 板载天线

内置 512KB SRAM 和 384KB ROM，集成16MB Flash 和 8MB PSRAM，板载 CAN、RS485、I2C 接口和 Micro SD 卡座等

价格

原价

型号

ESP32-S3-LCD-4

SKU

30871

品牌

Waveshare

版本选择

不带触控版本带触控版本

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

7 英寸电容触控屏双核

7 英寸电容LCD屏双核

5 英寸电容触控屏双核

5 英寸LCD屏双核

5 英寸B型电容触控屏双核

5 英寸B型LCD屏双核

4.3 英寸电容触控屏双核

4.3 英寸LCD屏双核

4.3 英寸电容触控屏带外壳双核

4.3 英寸电容触控屏双核

4 英寸电容触控屏双核

4 英寸LCD屏双核

3.5英寸LCD触控屏带摄像头

3.5英寸LCD触控屏带摄像头接口

2.8 英寸电容触摸双核

2.8 英寸双核LCD屏

2.8 英寸圆形屏触控屏开发板

2.8 英寸圆形屏LCD屏开发板

2.8英寸 LCD屏触摸双核带传感器

2.8英寸 LCD屏双核带传感器

2.41英寸AMOLED触摸屏开发板

2.41英寸AMOLED触屏开发板带外壳

2.1 英寸电容触摸2.5D曲面屏

2.1 英寸电容触摸平面屏

2英寸 LCD触控屏带摄像头

2英寸 LCD触控屏带摄像头接口

2英寸 LCD屏带摄像头

2英寸 LCD屏带摄像头接口

1.91英寸AMOLED屏开发板

1.91英寸AMOLED触摸屏开发板

1.9英寸电容触摸LCD屏

1.9英寸262K彩色LCD屏

1.9英寸电容触摸Wi-Fi6

1.9英寸LCD屏Wi-Fi6

1.85英寸电容触摸带音箱不带电池

1.85英寸电容触摸带音箱

1.85英寸电容触摸板载音频解码芯片

1.85英寸电容触摸双核262K色

1.85英寸双核262k色

1.8英寸电容触摸带传感器不带电池

1.8英寸电容触摸带传感器带电池

1.75英寸AMOLED触摸屏带 GPS

1.75英寸AMOLED触摸屏带外壳

1.75英寸AMOLED触摸屏开发板

1.69 英寸电容触摸液晶低成本双核

1.69英寸液晶低成本双核

1.64英寸AMOLED触摸屏开发板

1.47 262K色开发板带排针带RGB

1.47 262K色微控制器开发板带RGB

1.47英寸双核262K色带RGB

1.46英寸电容触摸带传感器

1.46英寸电容触摸带传感器带外壳

1.43英寸电容触摸带传感器带外壳

1.43英寸电容触摸带传感器

1.3英寸液晶开发板带棱镜

1.3英寸液晶开发板带外壳

1.3英寸液晶开发板裸屏

1.28英寸液晶双核带传感器

1.28英寸液晶双核带传感器金属外壳

1.28英寸电容触摸双核65K色

1.28英寸电容触摸双核65K色带外壳

极客开发板集成LCD显示屏

产品详情
产品资料
配置清单

加入购物车

ESP32-S3
4 英寸 LCD 开发板

集成 RGB 接口显示和 5 点电容触控 (可选)，多种外设接口

ESP32-S3 4 英寸电容触控屏开发板，并带有特性图标如： 2.4GHz WiFi和 BLE5 模组，480×480分辨率和5点触控

版本选择

三个ESP32-S3 4 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

ESP32-S3-LCD-4
不带触控版本

ESP32-S3-Touch-LCD-4
带触控版本

产品特性

本产品是一款搭载了 ESP32-S3 2.4GHz Wi-Fi 和 BLE 5 模组的开发板，集成 16 MB Flash 和 8 MB PSRAM。板载 4 英寸 480 × 480 分辨率 RGB 接口的 LCD 屏 (可选带触摸版本)，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，快速开发 ESP32-S3 的 HMI，适用于智能中控面板、家庭网关、智能交互面板、工业控制以及智能灯控等场景。

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240 MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
板载 4 英寸 LCD 屏，480 × 480 分辨率，65K 彩色
支持 I2C 接口控制电容触摸，5 点触控，支持中断 (仅带触控版本)
板载 CAN、RS485、I2C 接口和 Micro SD 卡座等，集成全速 USB 串口
支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式

应用场景

IPS 显示面板

卓越的显示性能，可视角度 160°

电容式 5 点触摸

轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持 5 点触摸
(仅带触控版本)

手指触摸 ESP32-S3 4 英寸电容触控屏开发板的屏幕，界面显示LVGL GUI开发出来的场景

Wi-Fi & 蓝牙无线连接

板载天线，支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)

支持扩展多种外设

可通过 CAN、RS485、I2C 等接口接入更多扩展设备

底部或背面灵活插线

配备两种接线端子，可选择从底部插线或背面插线，
方便集成到导轨或嵌入式等多种应用场景

底部插线

背面插线

资源简介

ESP32-S3N16R8 模组
WiFi 蓝牙 SoC 模块，240MHz 运行频率，封装 8MB PSRAM 和 16MB Flash
SW6106 电池充放电芯片
支持电池充放电
TJA1051T/3/1J
CAN 收发器
SP3485 芯片
RS485 收发器
PCF85063
RTC 时钟芯片
TCA9554PWR
IO 扩展芯片
XL1509-ADJE1 电源芯片
支持 7V~36V 直流电源输入
3.5mm 10pin 接线槽
可接入 3.5mm 10pin 的接线端子
RTC 电池接口
接入可充电的 RTC 电池，(只支持可充电的 RTC 电池)

USB Type-C 接口
ESP32-S3 USB 接口，用于供电、烧录程序和日志打印
Micro SD 卡座
PH2.0 锂电池接口
PH2.0 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
蜂鸣器
听觉外设
CAN 和 RS485 终端电阻开关
默认关闭
电源指示灯
工作时亮起
BOOT 按键
RESET 按键
PWRKEY 开关机按键
电池供电时，可使用此按键开关机

产品尺寸

不带触控版本

带触控版本

ESP32-S3 屏幕开发板选型

产品	4英寸无触摸版 / 带触摸版	4.3英寸B型常规版 / 带外壳版	4.3英寸无触摸版 / 带触摸版	5英寸无触摸版 / 带触摸版	5英寸B型无触摸版 / 带触摸版	7英寸无触摸版 / 带触摸版
产品
基础参数
处理器	高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
Wifi/ 蓝牙	支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
Flash	16MB Flash
PSRAM	8MB PSRAM
供电范围	Type-C 5V + DC 7-36V		Type-C 5V	Type-C 5V + DC 7-36V		Type-C 5V
屏幕参数
分辨率	480 × 480	800 × 480			1024 × 600	800 × 480
显示接口	RGB
显示面板	IPS
可视角度	160°				178°	170°
触摸类型	电容
触摸面板	钢化玻璃
通信接口	CAN、RS485、I2C、USB		CAN、 RS485、 I2C、 USB、 UART、 Sensor	CAN、 RS485、 I2C、 USB		CAN、 RS485、 I2C、 USB、 UART、 Sensor
数字输入		5~36V，双向光耦隔离，支持无源和有源开关量输入		5V~36V，双向光耦隔离，支持无源和有源开关量输入
数字输出		5~36V，光耦隔离，输出采用大电流三极管，灌电流可达 450mA		5V~36V，光耦隔离，输出采用大电流三极管，灌电流可达 450mA
其它
操作温度	0℃ ~ 65℃
产品尺寸 (L×W) (mm)	不带触摸版：76.54×74.66 带触摸版：84.2×84.2	常规版：112.4×75.1 带外壳版：116.3×79	106.00×68.00	127.7×87.45		不带触摸版：165.72×97.60 带触摸版：192.96×110.76
