ESP32-S3

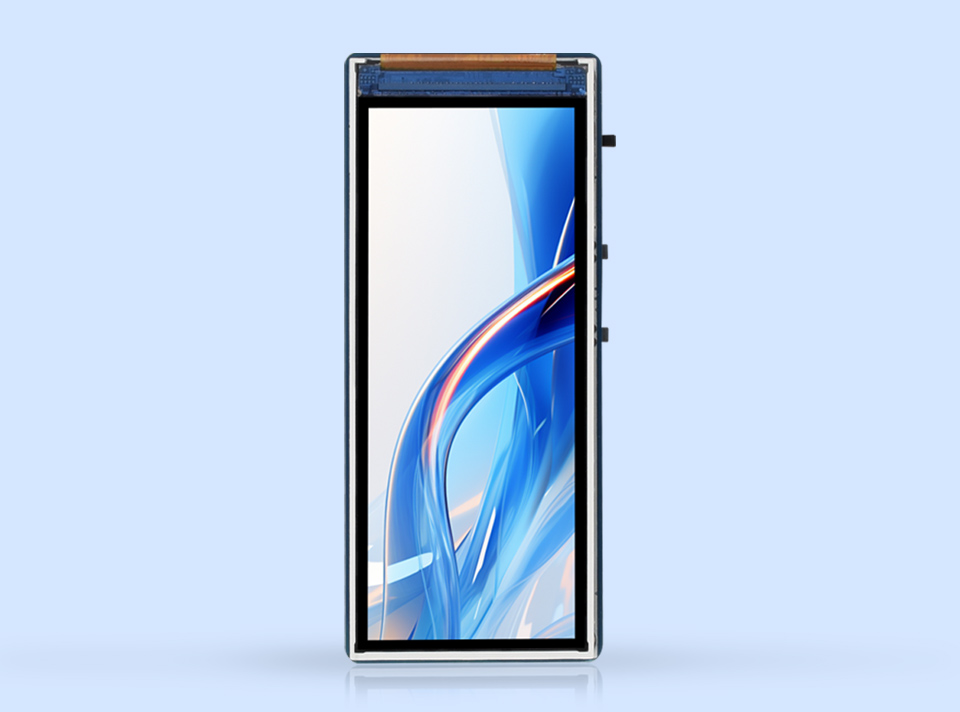

3.16 英寸 LCD 屏开发板

320 × 820 分辨率，RGB 接口通信，通过软件可以实现横屏显示

图片仅供参考，画面效果请以实际为准

产品特性

本产品采用 ESP32-S3R8 芯片，支持 2.4GHz Wi-Fi 和 BLE 5 蓝牙功能，内置大容量 Flash 和 PSRAM。配备 3.16 英寸高清 LCD 显示屏，可流畅运行 LVGL 等 GUI 程序。板载 RTC、IMU、Micro SD 卡槽及锂电池充电功能，外设资源丰富，同时预留 USB、UART 及 I2C 接口，提供灵活扩展能力，是快速开发基于 ESP32-S3 的 HMI 应用的理想选择。

主要功能特性有：

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4GHz Wi-Fi 和 Bluetooth 5 (LE)，板载内部天线，预留焊点，可设置成外接天线
内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
板载 3.16 英寸 LCD 显示屏，320 × 820 分辨率，64K 彩色，通信接口采用 RGB565
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等
板载 PCF85063 RTC 芯片，预留 SH1.0 电池插槽，可方便实现 RTC 功能需求
使用拨动开关控制系统电源通断，可控性更高
板载 RST、BOOT 侧边按钮，BOOT 支持自定义按键功能，开发使用更灵活
板载 3.7V MX1.25 锂电池充放电接口
板载 Micro SD 卡槽，可外接 Micro SD 卡存储图片或文件

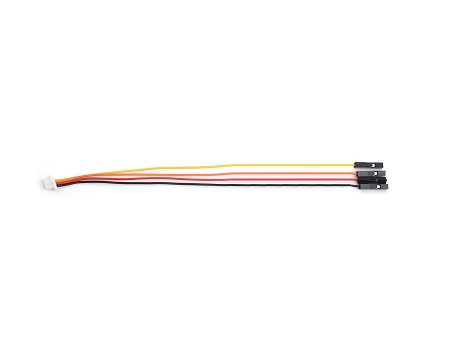

引出 UART、I2C SH1.0 4PIN 接口及 USB MX1.25 4PIN 接口
板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用

LCD 屏幕参数

显示面板	LCD	显示尺寸	3.16inch
显示分辨率	320 × 820	显示颜色	64K
显示亮度	550cd/m²	对比度	1500:1
通信接口	RGB565	驱动 IC	ST7701

专为 AIoT 市场打造

搭载 Xtensa 32 位 LX7 双核处理器，
高达 240MHz 主频的强大 AI 运算能力和安全加密机制

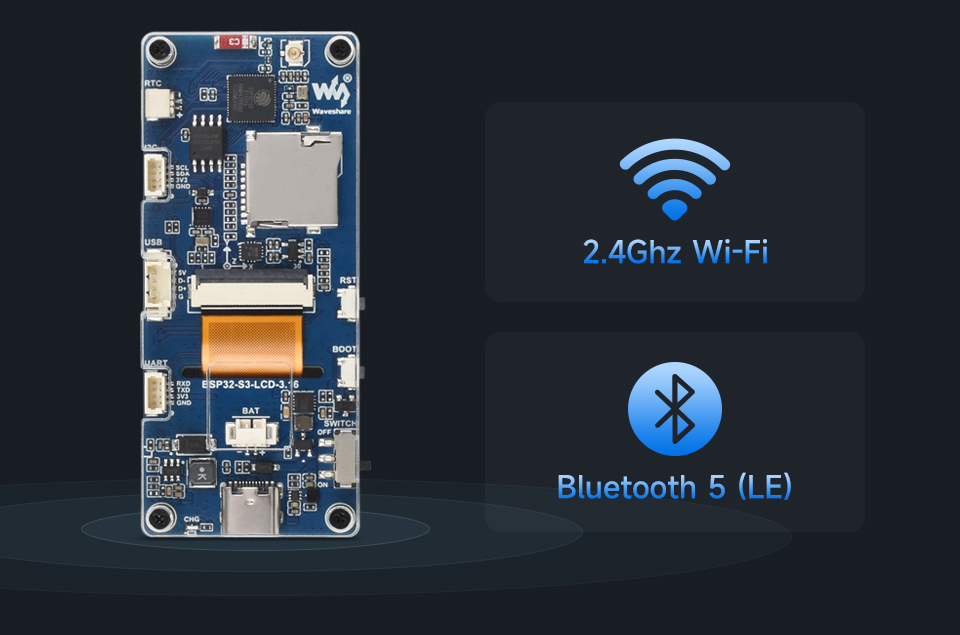

支持 Wi-Fi 和 BLE 5

ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

应用场景

资源简介

ESP32-S3R8
Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
16MB NOR-Flash
IPEX1 外部天线接口 (须改焊点)
板载贴片天线
支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
PCF85063
RTC 时钟芯片
RTC 独立电池接口
PH1.0 4PIN I2C 接口
MX1.25 4PIN USB 接口

PH1.0 4PIN UART 接口
RST 按键
BOOT 按键
按住 BOOT，单击 RST 可以进入下载模式
拨动开关
OFF 关闭系统电源，ON 打开系统电源
Micro SD 卡槽
使用时需要将 SD 卡格式化为 FAT32
Type-C 接口
ESP32-S3 USB 接口，可用于烧录程序和日志打印
MX1.25 锂电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
贴片铜螺母
M2×3.5×3.5+2.0×1.2

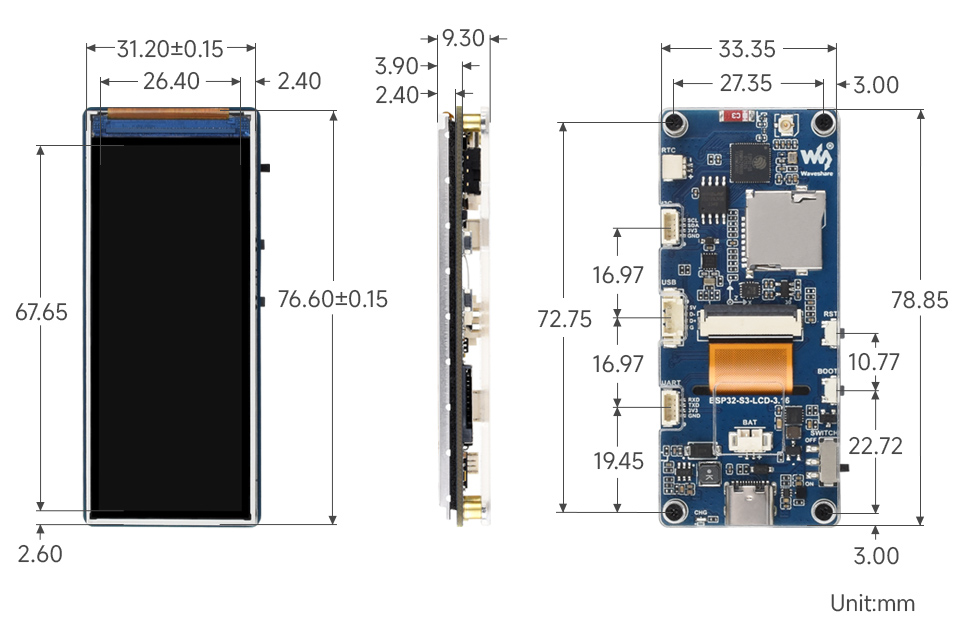

产品尺寸

ESP32 显示屏选型表

产品型号	核心配置			显示屏				板载资源						引出接口
产品型号	CPU	PSRAM	Flash	分辨率	接口	显示	触摸	IMU	RTC	SD	喇叭	麦克风	电池接口	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	ESP32-S3R8	8MB	16MB	600 × 450	QSPI	RM690B0	FT6336				-	-		I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	ESP32-S3R8	8MB	16MB	600 × 450	QSPI	RM690B0	FT6336				-	-		I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.06	ESP32-S3R8	8MB	32MB	410 × 502	QSPI	CO5300	FT3168							I2C，UART， USB触点
ESP32-C6-Touch-AMOLED-2.06	ESP32-C6	-	16MB	410 × 502	QSPI	CO5300	FT3168			-				I2C，UART， USB触点
ESP32-S3-Touch-AMOLED-1.91	ESP32-S3R8	8MB	16MB	240 × 536	QSPI	RM67162	FT3168		-		-	-		40PIN排针接口
ESP32-S3-AMOLED-1.91	ESP32-S3R8	8MB	16MB	240 × 536	QSPI	RM67162	无		-		-	-		40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	ESP32-S3R8	8MB	16MB	368 × 448	QSPI	SH8601	FT3168							I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.75	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	CO5300	CST9217							I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75-B	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	CO5300	CST9217							I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.64	ESP32-S3R8	8MB	16MB	280 × 456	QSPI	CO5300	FT3168		-		-	-		22PIN排针接口 (间距2.54mm)
ESP32-C6-Touch-AMOLED-1.43	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	FT6146							UART，I2C， 16PIN排母接口（间距 2.54mm）
ESP32-C6-Touch-AMOLED-1.43-B	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	FT6146							UART，I2C， 16PIN排母接口（间距 2.54mm）
ESP32-S3-Touch-AMOLED-1.43	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-		I2C，UART， USB，28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-		I2C，UART，USB， 28PIN接口
ESP32-C6-Touch-AMOLED-1.32	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	CST820	-	-	-				SH1.0 12PIN 排母接口
ESP32-S3-Touch-AMOLED-1.32	ESP32-S3-PICO-1-N8R8	8MB	8MB	466 × 466	QSPI	CO5300	CST820	-	-	-				SH1.0 12PIN 排母接口
LCD 屏
ESP32-Touch-LCD-3.5	ESP32-D0WDR2-V3	2MB	16MB	320 × 480	SPI	ST7796	FT6336	-						32PIN接口
ESP32-S3-Touch-LCD-3.5	ESP32-S3R8	8MB	16MB	320 × 480	SPI	ST7796	FT6336							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5	ESP32-S3R8	8MB	16MB	320 × 480	SPI	ST7796	FT6336							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5B	ESP32-S3R8	8MB	16MB	320 × 480	QSPI	AXS15231B	AXS15231B							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5B	ESP32-S3R8	8MB	16MB	320 × 480	QSPI	AXS15231B	AXS15231B							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.49	ESP32-S3R8	8MB	16MB	172 × 640	QSPI	AXS15231B	AXS15231B							22PIN 2.54mm 间距焊盘接口
ESP32-S3-Touch-LCD-3.49B	ESP32-S3R8	8MB	16MB	172 × 640	QSPI	AXS15231B	AXS15231B							22PIN 2.54mm 间距焊盘接口
ESP32-S3-LCD-3.16	ESP32-S3R8	8MB	16MB	320 × 820	RGB	ST7701	-				-	-		I2C，UART，USB
ESP32-S3-Touch-LCD-2.8	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789	CST328					-		I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789	无					-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.8B	ESP32-S3R8	8MB	16MB	480 × 640	RGB	ST7701	GT911				-	-		20PIN排针接口
ESP32-S3-LCD-2.8B	ESP32-S3R8	8MB	16MB	480 × 640	SPI	ST7701	无				-	-		20PIN排针接口
ESP32-S3-Touch-LCD-2.8C	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	GT911				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8C	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	无				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	CST820				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1B	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	CST820				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789T3	CST816		-		-	-		28PIN排针摄像头接口
ESP32-S3-LCD-2	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789T3	无		-		-	-		28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.9	ESP32-S3R8	8MB	16MB	170 × 320	SPI	ST7789	CST816		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-S3-LCD-1.9	ESP32-S3R8	8MB	16MB	170 × 320	SPI	ST7789	无		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-C6-Touch-LCD-1.9	ESP32-C6FH8	-	8MB	170 × 320	SPI	ST7789	CST816		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-C6-LCD-1.9	ESP32-C6FH8	-	8MB	170 × 320	SPI	ST7789	无		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-S3-Touch-LCD-1.85C	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816	-						I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816	-						I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816							I2C，UART GPIO触点
ESP32-S3-LCD-1.85	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	无							I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.83	ESP32-S3R8	8MB	16MB	240 × 284	SPI	ST7789P	CST816D							I2C，UART， USB触点
ESP32-C6-Touch-LCD-1.83	ESP32-C6	-	16MB	240 × 284	SPI	ST7789P	CST816D							I2C，UART， USB触点
ESP32-C6-Touch-LCD-1.69	ESP32-C6	-	16MB	240 × 280	SPI	ST7789V2	CST816T			-				引出接口 USB，I2C，UART， GPIO触点
ESP32-C6-LCD-1.69	ESP32-C6	-	16MB	240 × 280	SPI	ST7789V2	无			-				引出接口 USB，I2C，UART， GPIO触点
ESP32-S3-Touch-LCD-1.69	ESP32-S3R8	8MB	16MB	240 × 280	SPI	ST7789	CST816			-	-	-		I2C，UART GPIO触点
ESP32-S3-LCD-1.69	ESP32-S3R8	8MB	16MB	240 × 280	SPI	ST7789	无			-	-	-		SH1.0 12PIN接口
ESP32-S3-Touch-LCD-1.47	ESP32-S3R8	8MB	16MB	172 × 320	SPI	JD9853	AXS5106L	-	-		-	-		22PIN排针接口
ESP32-S3-LCD-1.47	ESP32-S3R8	8MB	16MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-S3-LCD-1.47B	ESP32-S3R8	8MB	16MB	172 × 320	SPI	ST7789	无		-		-	-		18PIN排针接口
ESP32-C6-Touch-LCD-1.47	ESP32-C6FH8	-	8MB	172 × 320	SPI	JD9853	AXS5106L		-		-	-		22PIN排针接口
ESP32-C6-LCD-1.47	ESP32-C6FH8	-	8MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	ESP32-S3R8	8MB	16MB	412 × 412	QSPI	SPD2010	SPD2010							20PIN排针接口
ESP32-S3-Touch-LCD-1.46	ESP32-S3R8	8MB	16MB	412 × 412	QSPI	SPD2010	SPD2010							20PIN排针接口
ESP32-S3-LCD-1.3	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-B	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-C	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 13PIN排针接口
ESP32-S3-Touch-LCD-1.28	ESP32-S3R2	2MB	16MB	240 × 240	SPI	GC9A01A	CST816		-	-	-	-		SH1.0 12PIN接口
ESP32-S3-LCD-1.28	ESP32-S3R2	2MB	16MB	240 × 240	SPI	GC9A01A	无		-	-	-	-		2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	ESP32-C3FH4	-	4MB	160 × 160	SPI	GC9D01	无	-	-	-	-	-		12PIN 焊盘
ESP32-S3-GEEK	ESP32-S3R2	2MB	16MB	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	I2C，UART，GPIO
