树莓派 USB 扩展板

适用于树莓派的 USB 集线器

免驱动 4 路 USB 3.2 Gen1,即插即用

树莓派 USB 扩展板主图

这是一款树莓派免驱动 4 路 USB 3.2 Gen1 扩展板,可将 Raspberry Pi 上的一个 USB 端口扩展到 4 个可用的 USB 端口,使你的树莓派可以接入更多的 USB 设备。

基于 Raspberry Pi 40PIN 接口设计,为树莓派 4 代量身定造,采用 USB 3.2 Gen1 标准,可提供高达 5 Gbps 的传输速度,比 USB 2.0 快 10 倍。

产品特点

  • 板载 4 个 USB 3.2 Gen1 扩展口,兼容 USB 3.0 / 2.0 /1.1 传输
  • 板载外部 Type-C 5V DC 供电接口,可确保外部设备供电更稳定
  • 板载 1 个电源指示灯和 4 个 USB 扩展接口指示灯,方便查看工作状态
  • 免驱动,即插即用,兼容 Windows、mac OS、Linux 和 Android 等系统
  • 专为树莓派 4 代打造,也适用于树莓派其他主板

支持树莓派系列主板

基于 Raspberry Pi 40PIN 接口设计,适用于莓派系列主板

树莓派 USB 扩展板64位支持所有树莓派版本

支持同时使用外部供电

板载外部 Type-C 5V DC 供电接口,搭配树莓派自身的 USB 同时供电
大功率磁盘也能轻松驾驭,也可同时连接其它设备

树莓派 USB 扩展板支持四口同时使用

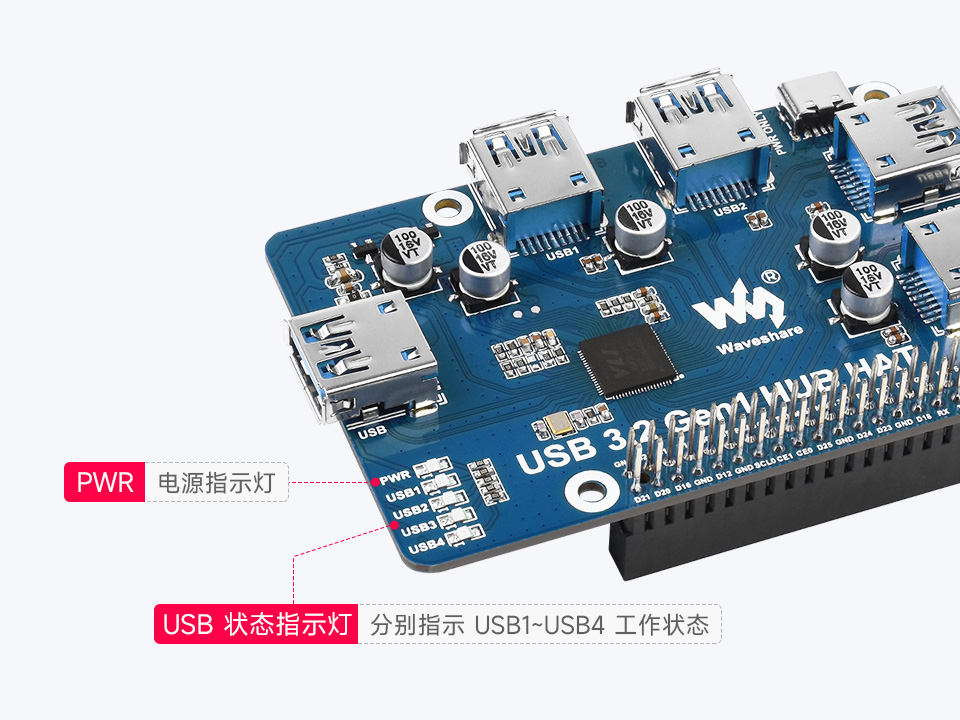

板载多个指示灯

方便查看电源和 USB 扩展接口的工作状态

树莓派 USB 扩展板板载多个指示灯

支持接入各种 USB 设备

各种常用 USB 设备统统支持

树莓派 USB 扩展板支持接入各种USB设备

免驱动,即插即用

兼容 Windows、mac OS、Linux、Android 等系统

树莓派 USB 扩展板免驱动即插即用

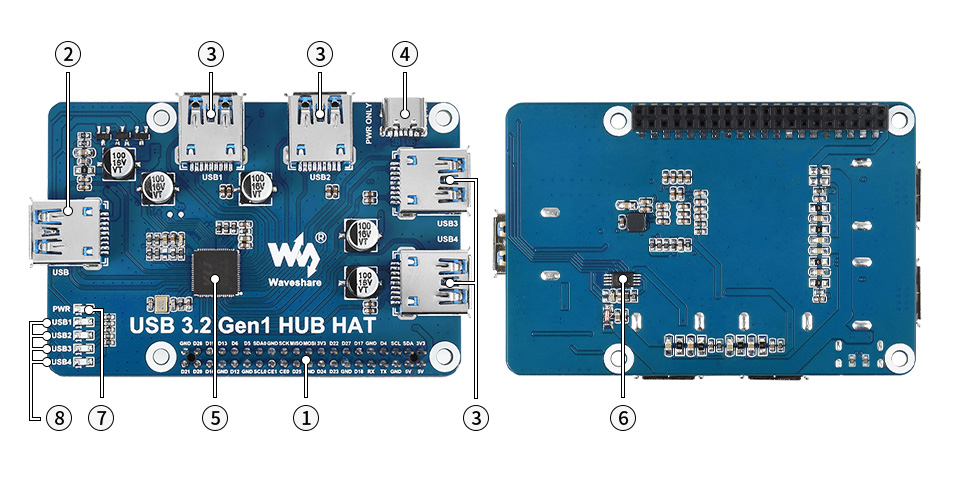

资源简介

树莓派 USB 扩展板资源简介
  1. Raspberry Pi GPIO 接口

    方便接入 Raspberry Pi

  2. USB 3.2 Gen1 HUB 接口

    连接到 Raspberry Pi 的 USB 接口

  3. USB 3.2 Gen1 扩展接口

    USB1~USB4 共 4 路扩展接口

  4. PWR ONLY 供电接口

    外接 Type-C 5V DC 供电

  1. VL817-Q7

    USB HUB 芯片

  2. MX25L512EOI-10G

    FLASH 芯片

  3. PWR

    电源指示灯

  4. USB1~USB4

    指示每 1 路 USB 接口的工作状态

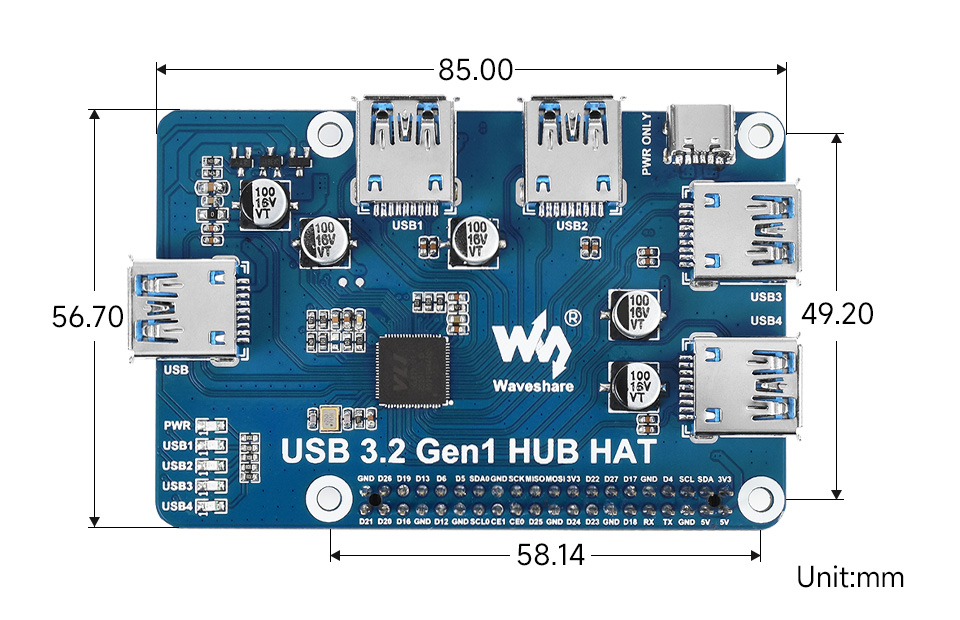

外形尺寸

树莓派 USB 扩展板外形尺寸

资料及服务


微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 驱动板原理图
  • 开发资料



(例程资料以链接中实际给出的为准)

配置清单

  1. USB 3.2 Gen1 HUB HAT × 1

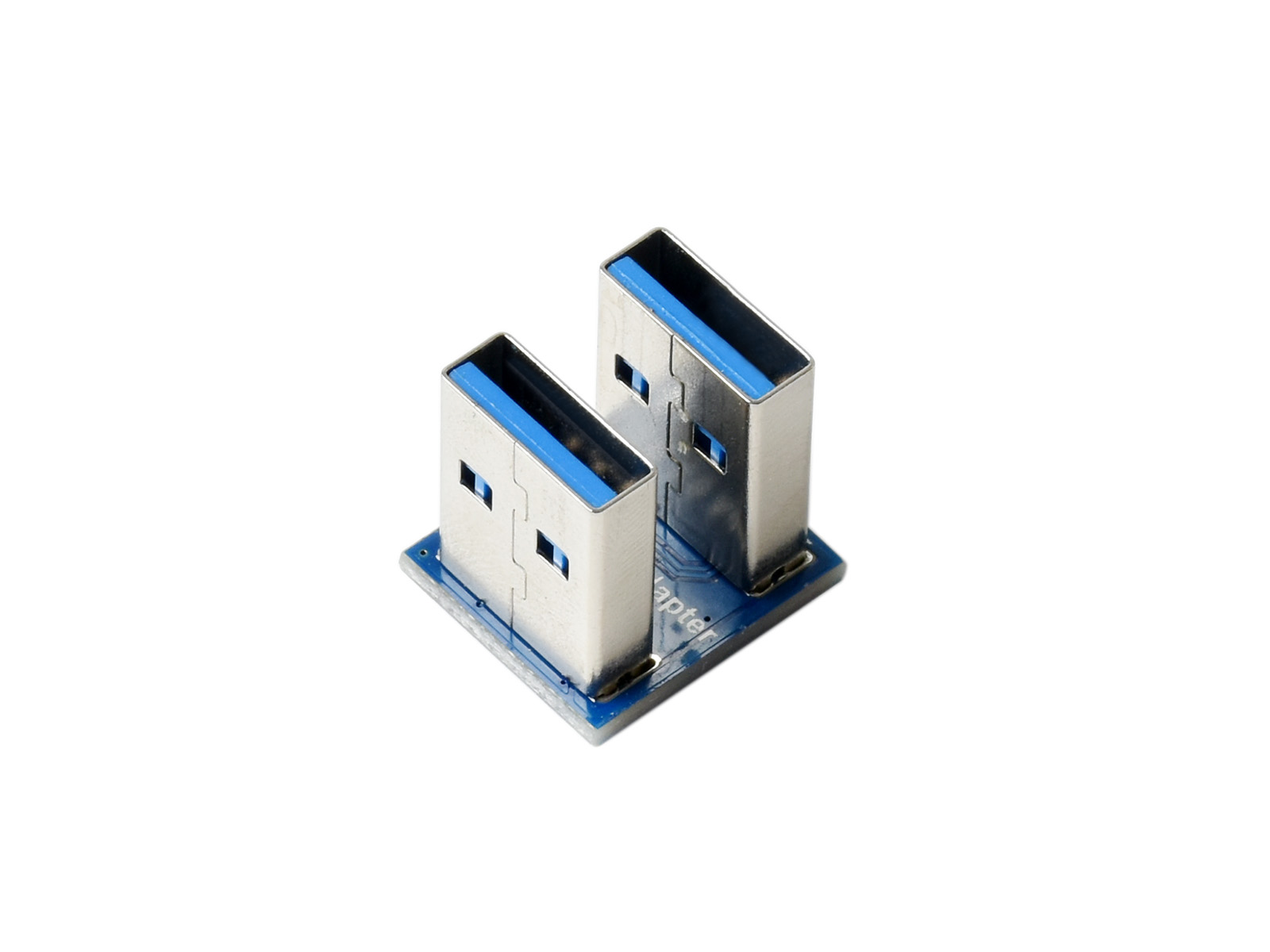

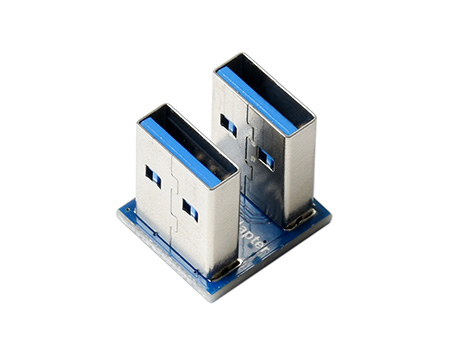

  2. USB 3.0 Adapter × 1

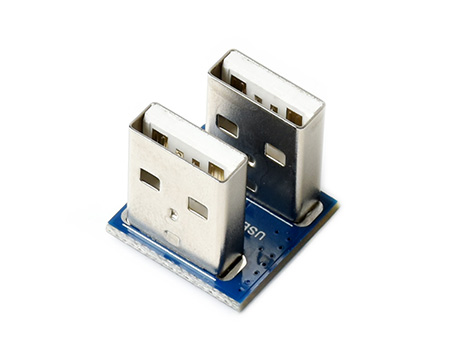

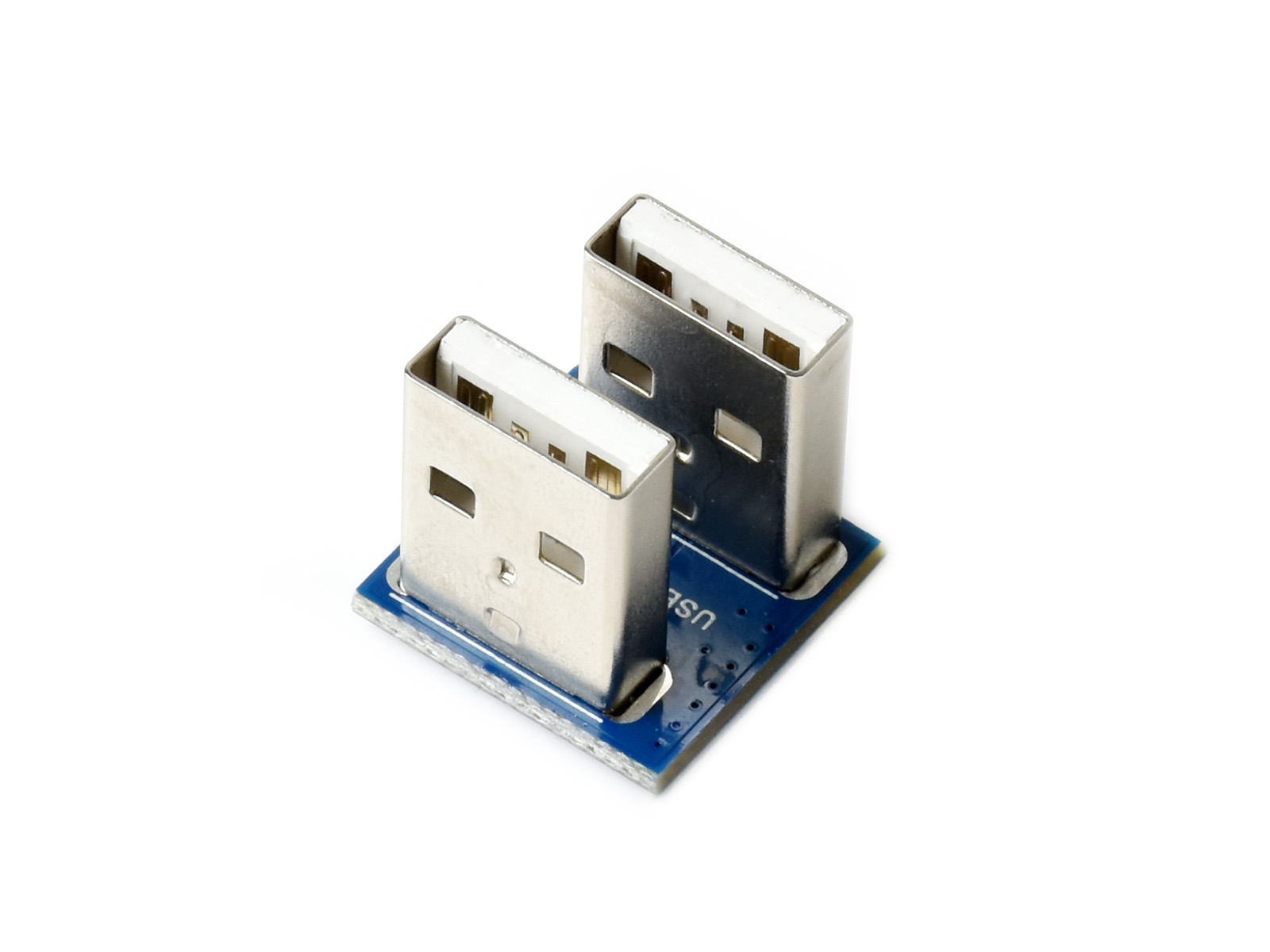

  3. USB 2.0 Adapter × 1

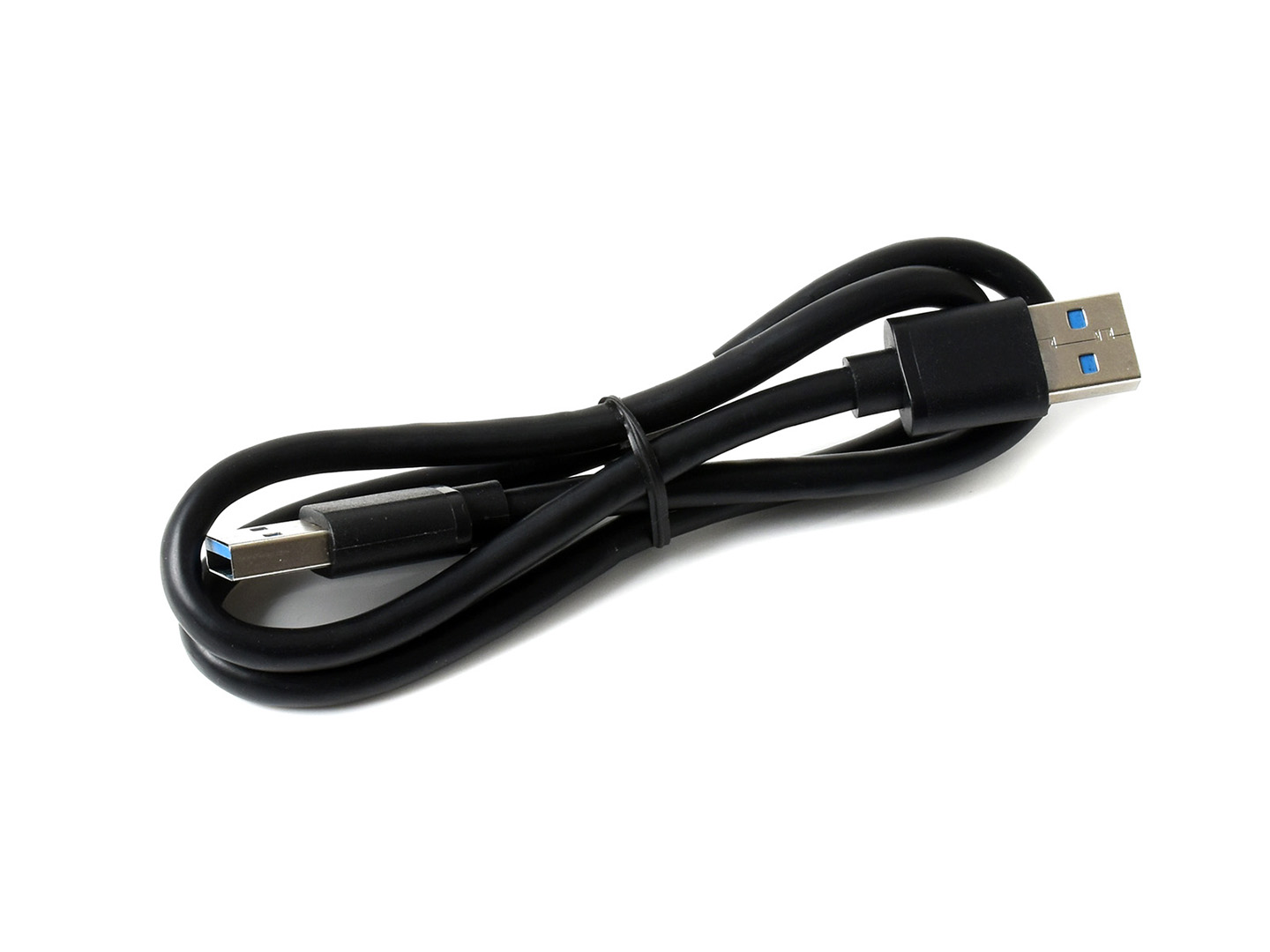

  4. 双公头 usb3.0 数据线 × 1
  5. RPi铜柱包(2PCS套) × 1
