树莓派以太网 USB集线器 扩展板 USB HUB
<
>

树莓派以太网 USB集线器 扩展板 USB HUB

多USB接口 1个RJ45网口和3个USB口

型号 ETH/USB HUB HAT

SKU 16595

品牌 Waveshare

- +
加入购物车 收藏商品
  • 数量 价格
  • {{price.num}}+
树莓派USB扩展板 HUB 集线器 带USB转串口 4USB 树莓派以太网 USB集线器 扩展板 USB HUB 3USB+1ETH
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一句话自我介绍】
我是块集成了以太网和USB集线器功能的树莓派扩展板，扩充了1个RJ45网口和3个USB口。

【我主要做什么】
你还在为Raspberry Pi Zero/Zero W/Zero WH 接入各种USB设备而烦恼吗？亦或者你希望获得更稳定的网络连接？
那么，找我就对了，我就是为它量身定做的。
当然，如果你想把我用在Raspberry Pi 2B/3B/3B+/4B上，我也可以Hold得住，多USB口，妙用更多哦。

【我的特性】

  • 板载3个USB扩展口，兼容USB2.0/1.1传输
  • 板载RTL8152B以太网芯片，引出RJ45网口，10/100M自适应
  • 板载多个指示灯，方便查看电源、网口和USB扩展接口的工作状态
【我的参数】
  • 工作电压： 5V
  • 产品尺寸：65mm × 30mm
  • 固定孔通径：3.0mm

资源简介

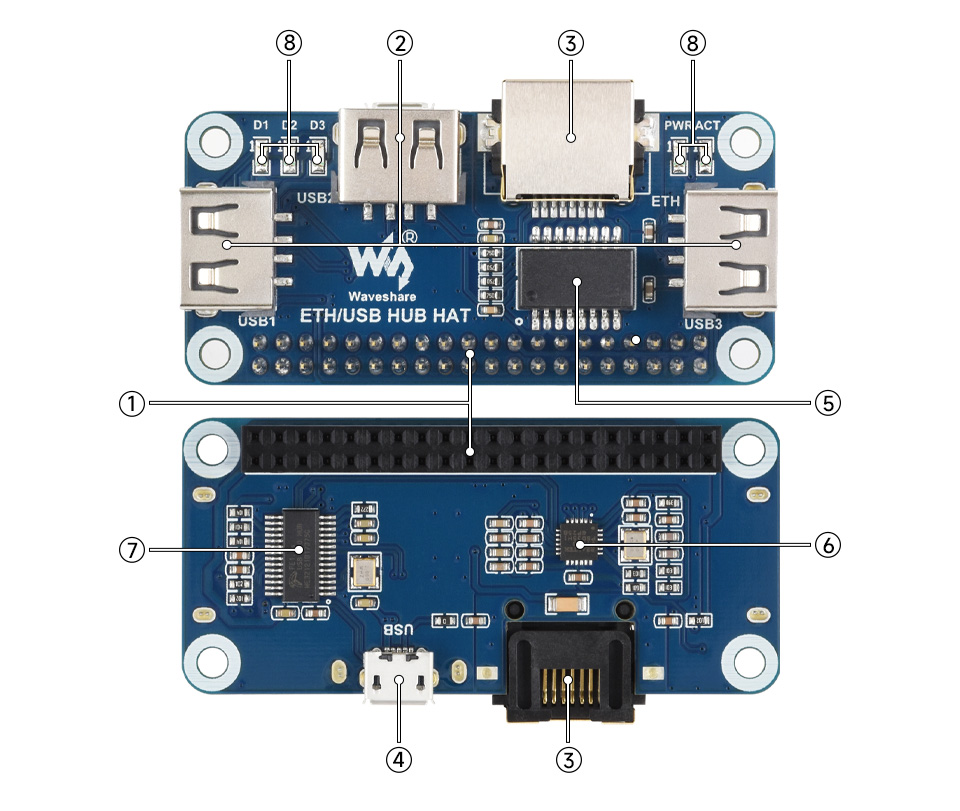

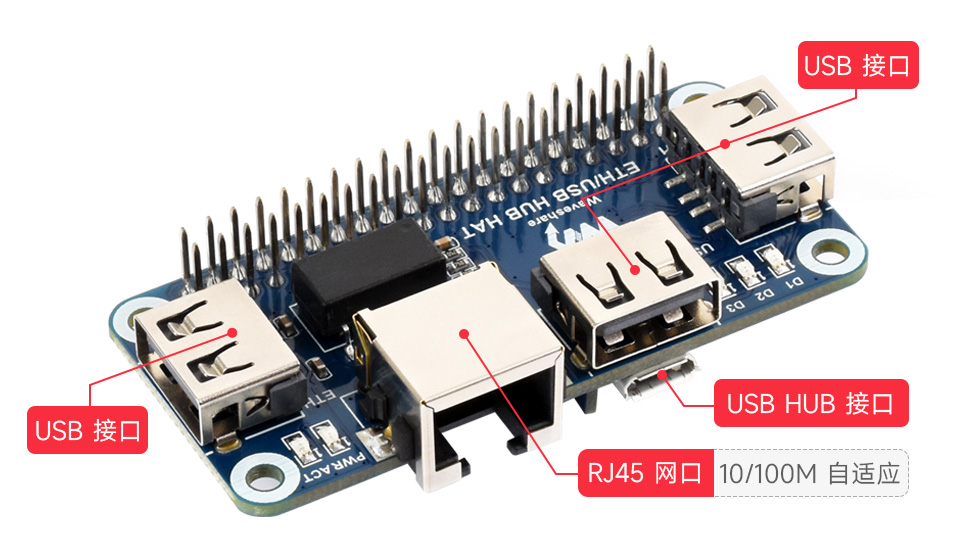

    [ 接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入Raspberry Pi
  2. USB扩展接口
    USB1~USB3，共3个USB扩展接口
  3. RJ45以太网接口
    10/100M自适应网口
  4. USB HUB 接口(背面)
    连接到Raspberry Pi 的USB接口：
    RPi Zero/Zero W/Zero WH可通过 Micro USB 连接器 连接

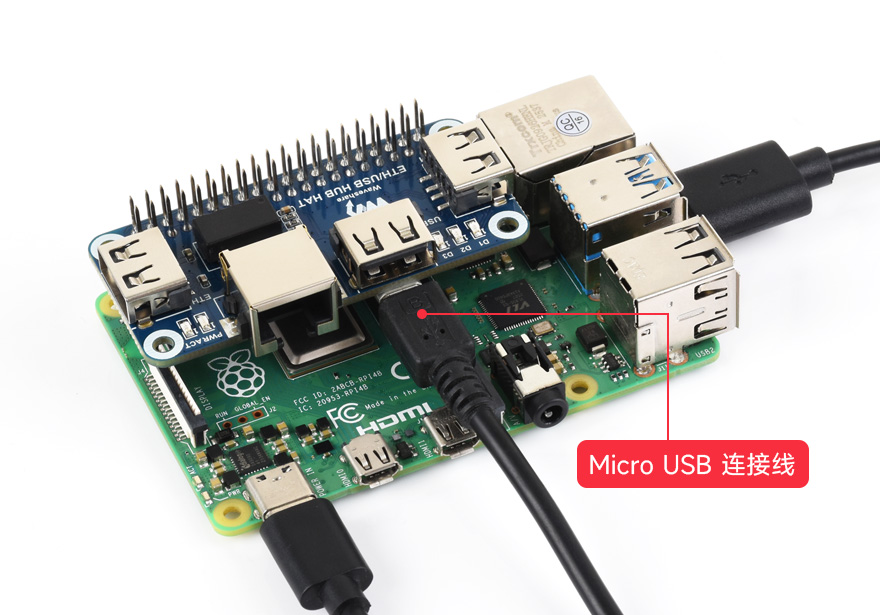

    RPi B+/2B/3B/3B+可通过 Micro USB线 连接

    [ 器件简介 ]

  1. TS8121A
    网口滤波器
  2. RTL8152B
    10/100M以太网芯片
  3. FE1.1S
    USB HUB芯片
  4. 状态指示灯
    PWR：电源指示灯
    ACT：网口状态灯
    D1~D3：USB1~USB3的状态指示灯

扩展板图示

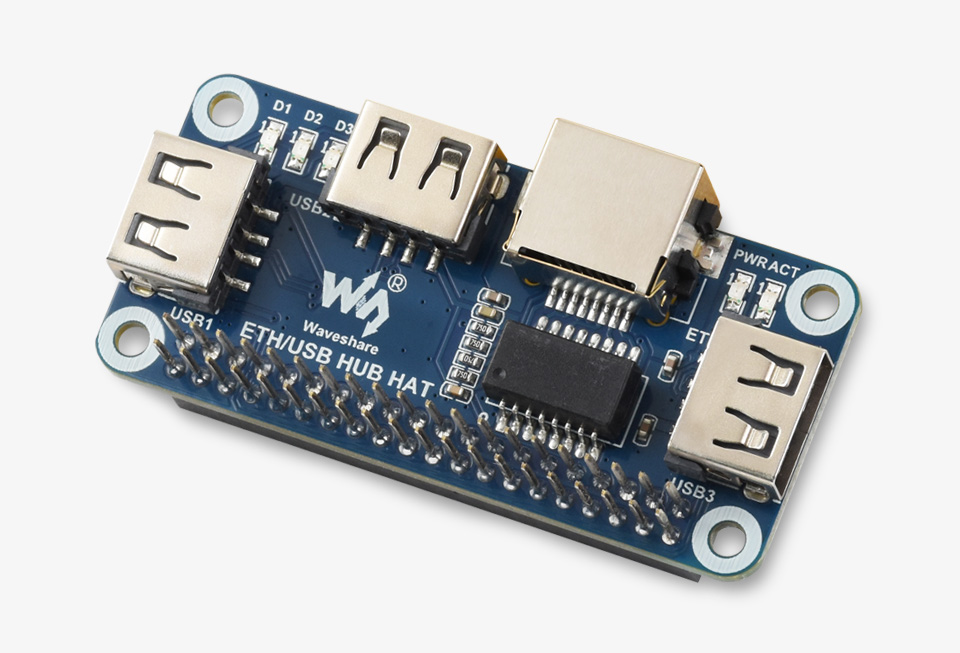

ETH/USB HUB HAT正面
ETH/USB HUB HAT正面
ETH/USB HUB HAT背面
ETH/USB HUB HAT正面二
树莓派Zero USB集线器
ETH/USB HUB HAT背面
树莓派Zero USB集线器

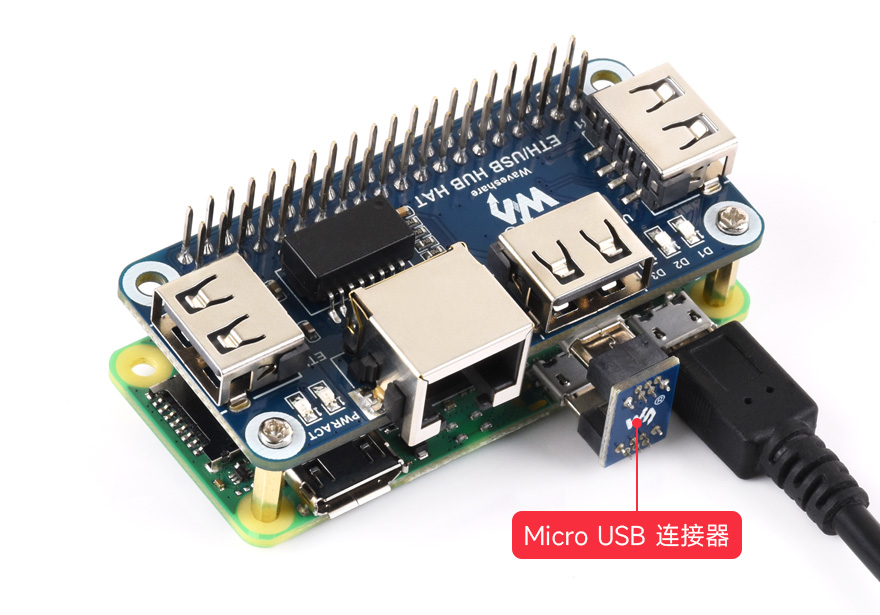

接入Raspberry Pi Zero W
注意：本产品不包括示意图中的树莓派主板，如有需要，请另行购买。

外形尺寸

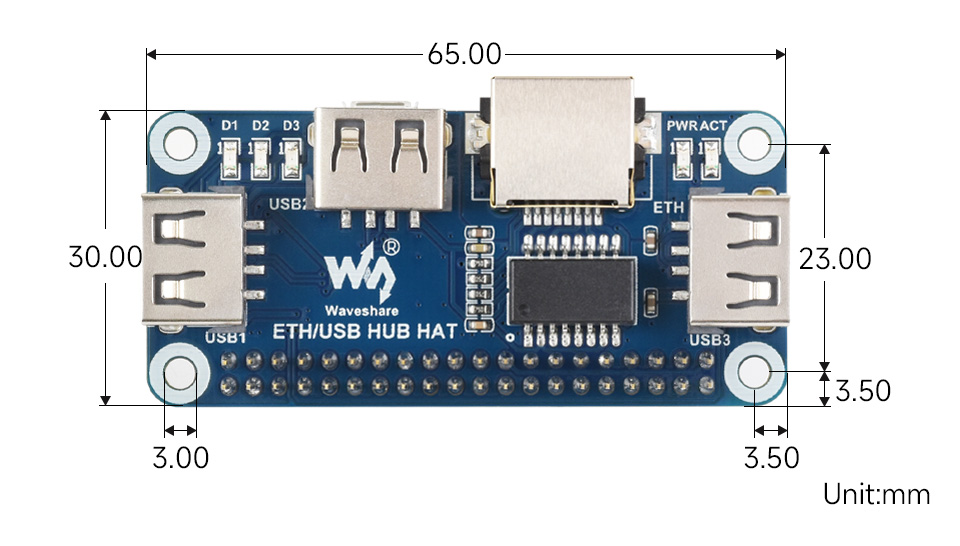

ETH-USB-HUB-HAT尺寸

产品资料

资料包括：

  • 用户手册
  • 电路原理图

路径： www.waveshare.net/wiki/ETH/USB_HUB_HAT

配置清单

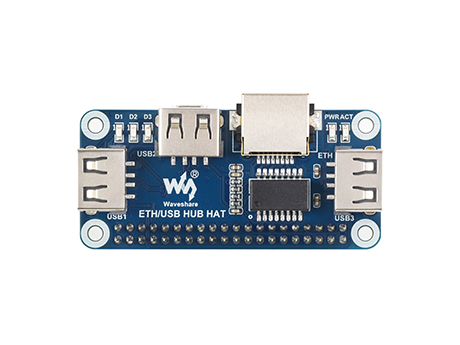

  1. ETH/USB HUB HAT ×1

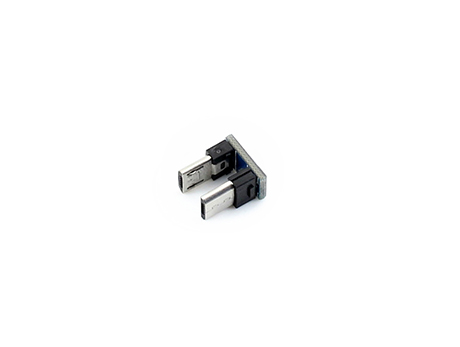

  2. Micro USB 连接器 ×1
