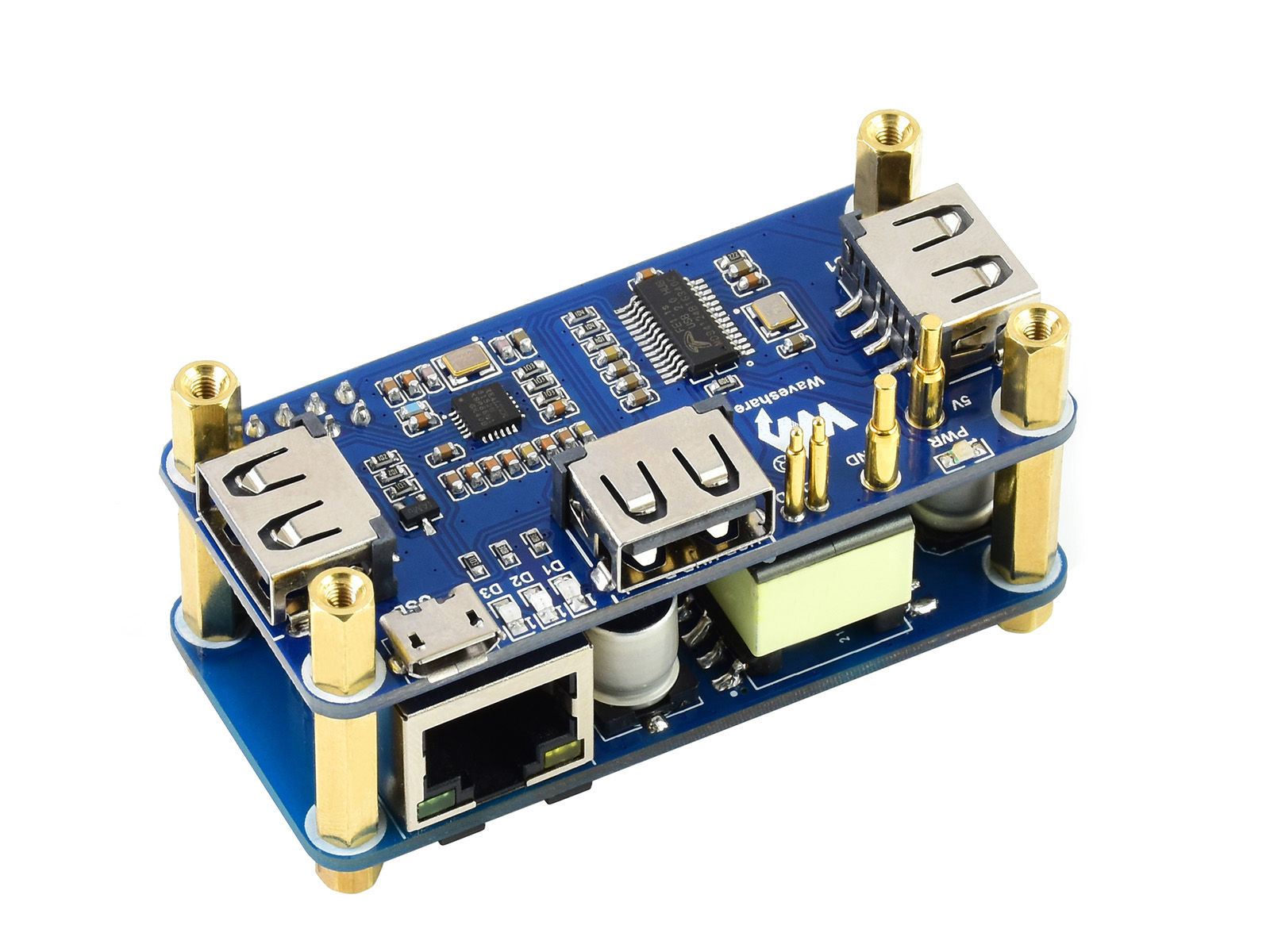

树莓派PoE以太网供电3路USB HUB扩展板集线器

支持 802.3af 网络标准,适用树莓派Raspberry Pi Zero/Zero W/Zero WH

型号 PoE/ETH/USB HUB HAT

SKU 19635

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派多功能扩展板

PoE 供电 / 以太网 / USB HUB

适用于 Zero / Zero W / Zero WH,支持 802.3af 网络标准

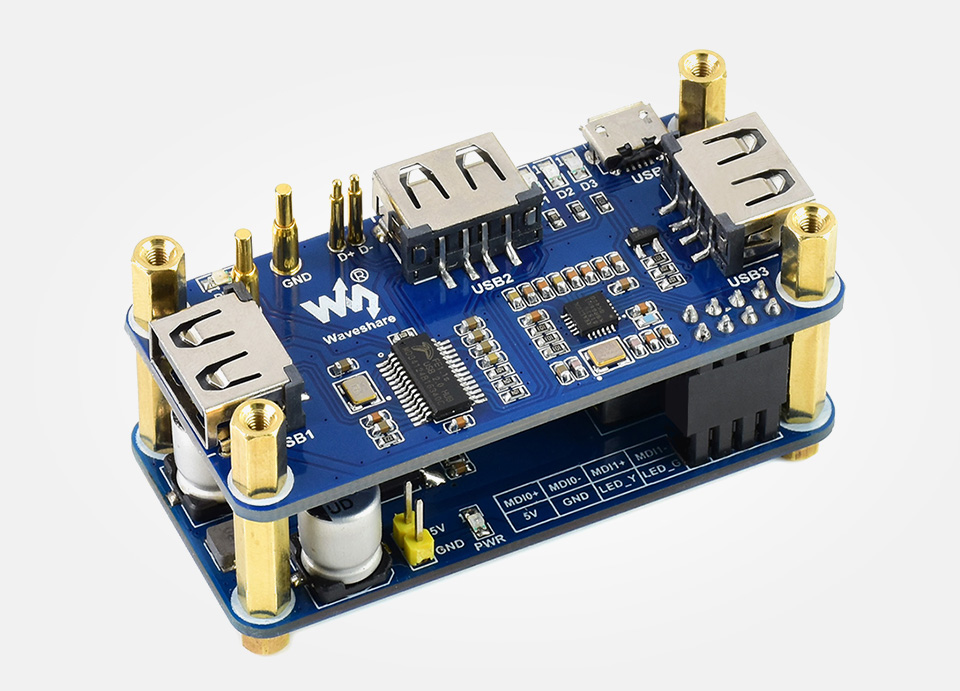

树莓派以太网供电扩展板

我是块适用于树莓派 Zero 的以太网供电 (PoE) USB 扩展板,可扩展 3 路 USB 接口功能。支持 802.3af 网络标准,如果你有支持802.3af网络标准的PoE路由器或交换机,那么带上我,只需一根网线接入即可让你的树莓派实现联网和供电的功能。

我的特性

  • 基于树莓派 Zero 设计,适用于树莓派 Zero 系列
  • 板载 RTL8152B 以太网芯片,引出 RJ45 网口,10M / 100M 自适应
  • 支持 PoE 以太网供电,支持 802.3af PoE 网络标准
  • 采用全隔离开关模式电源 (SMPS)
  • 板载 3 个 USB 扩展口,兼容 USB 2.0 / 1.1 传输

我的参数

PoE 电源输入 37V ~ 57V 直流输入
PoE 电源输出 5V 2.5A 直流输出
网络标准 支持 IEEE 802.3af PoE
产品尺寸 23.10 × 65.00 mm

适用于树莓派 Zero 系列

基于树莓派 Zero 设计,适用于 Zero / Zero W / Zero WH

树莓派以太网供电扩展板适用于树莓派 Zero 系列

扩展 3 路 USB 2.0 接口

USB1 ~ USB3,共 3 路 USB 接口,兼容 USB 1.1 传输

树莓派以太网供电扩展板扩展 3 路 USB 2.0 接口

扩展网口

USB 转网口,RTL8152B 以太网芯片,10M / 100M 自适应

树莓派以太网供电扩展板扩展网口

应用示例

树莓派以太网供电扩展板应用示例

本产品不含 Raspberry Pi Zero / Zero W / Zero WHLCD 屏幕Micro SD 卡
如有需要,请另行购买

外形尺寸

树莓派以太网供电扩展板外形尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
(例程资料以链接中实际给出的为准)

配置清单

树莓派以太网供电扩展板外形尺寸
  1. PoE/ETH/USB HUB HAT × 1
  2. USB HUB Board × 1
  3. 螺丝包 × 1
  4. 十字螺丝刀 × 1
