SIMCom提示

SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚，我们亦不对以上国家提供该产品或模组的任何技术支持。

树莓派 Cat-1/GNSS/USB 扩展板

支持全球频段 LTE 4G Cat-1 通信，GNSS 卫星定位和扩展 3 路 USB2.0

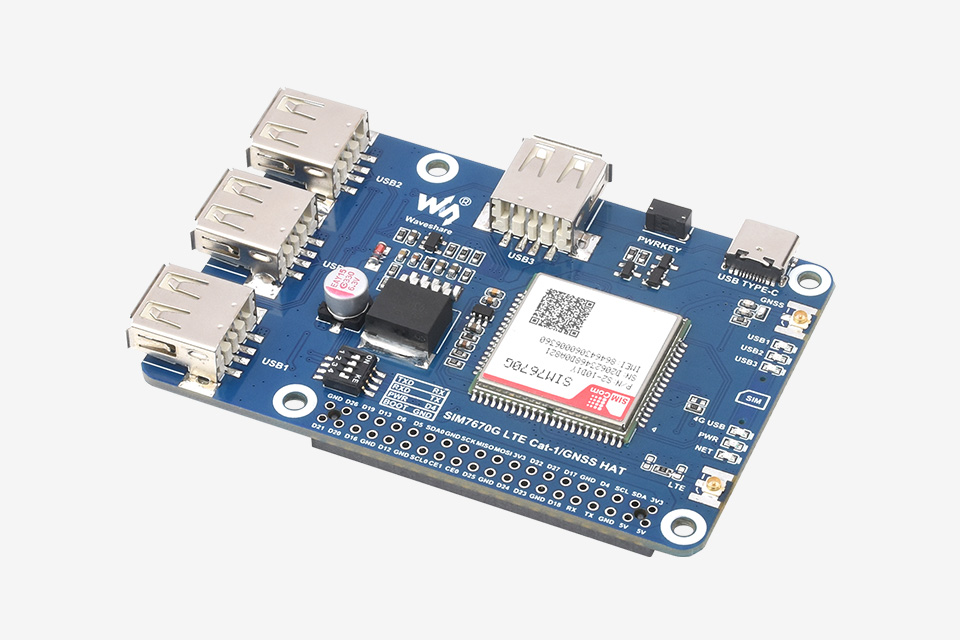

树莓派 Cat-1/GSM/GPRS/GNSS 扩展板首图 树莓派 Cat-1/GSM/GPRS/GNSS 扩展板特性

产品特性

SIM7670G LTE Cat-1/GNSS HAT 是一款 LTE Cat-1 模块，支持 LTE-TDD、LTE-FDD 等无线通信模式，支持高达 10Mbps 下行速率和 5Mbps 上行速率。模组支持 Windows/Linux 等操作系统，支持多种网络协议，模组大小同 SIM7000/SIM7070/A7670E 系列，AT 指令大部分兼容 SIM800 系列，兼容性强，适用于远程信息处理、监控设备、工业路由器、远程诊断、卫星定位等物联网应用。

  • 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板
  • 支持 TCP/IP、HTTP(s)、MQTT(s)、FTP(s) 和 SSL 等网络通信协议
  • 支持 RNDIS、NDIS 和 ECM 拨号上网
  • 支持 GPS、GLONASS、Galileo、BeiDou (北斗) 定位
  • 板载 USB 接口，可用于测试 AT 指令、联网通信等
  • 板载 3 个额外 USB 扩展接口，可为树莓派、PC 等主机设备扩展 USB 接口
  • 引出 SIM7670G 模组 UART、USB 等控制引脚接口焊盘，方便接入其他主控板
  • 板载 SIM 卡槽，支持 1.8V 和 3V SIM 卡
  • 板载 6 个 LED 指示灯，方便查看模块运行状态和 USB 接入设备状态
  • 提供完善的配套资料手册 (Raspberry Pi/Jetson Nano/ESP32 示例程序)

产品参数

通信参数
支持频段 LTE-FDD：B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
LTE-TDD：B34, B38, B39, B40, B41
数据传输 ≤5Mbps(UL)
≤10Mbps(DL)
GNSS GPS、GLONASS、Galileo、BeiDou (北斗)
工作参数
供电电压 5V
逻辑电平 3.3V
产品尺寸 85 × 56.7mm

基于 Raspberry Pi
40PIN 接口设计

适用于 Raspberry Pi 系列主板

树莓派 Cat-1/GSM/GPRS/GNSS 扩展板特性

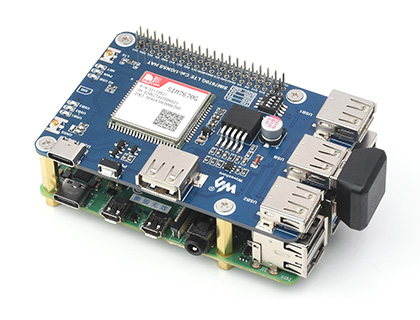

树莓派 Cat-1/GSM/GPRS/GNSS 扩展板接入树莓派 5

接入 树莓派 5

树莓派 Cat-1/GSM/GPRS/GNSS 扩展板接入树莓派 5

接入 树莓派 4B

树莓派 Cat-1/GSM/GPRS/GNSS 扩展板接入树莓派 5

接入 CM4 扩展板

以上图片仅供展示，详细配置请参考配置清单

支持全球多频段 LTE Cat-1 网络

全球多频段支持，LTE Cat-1：上行可达 5Mbps，下行可达 10Mbps

树莓派 Cat-1/GSM/GPRS 扩展板支持 4G/3G/2G 上网 全球通

支持 Windows/Linux 拨号上网

支持通过 USB 接入 Windows PC 机、树莓派或其他 Linux 系统的工控机，进行 LTE Cat-1 上网，还可用于扩展 USB 接口

树莓派 Cat-1/GSM/GPRS 扩展板支持 4G/3G/2G 上网 全球通

支持 GNSS 定位

支持 GPS、GLONASS、Galileo、BeiDou (北斗) 定位

树莓派 Cat-1/GSM/GPRS 扩展板支持 4G/3G/2G 上网 全球通

资源简介

树莓派 Cat-1/GSM/GPRS 扩展板资源简介
  1. SIM7670G 模组

  2. 40PIN GPIO 接口

  3. 拨码开关

    使用拨码开关控制 UART 和 PWR 接入树莓派 40PIN，使用 BOOT 进入烧录模式

  4. USB 主接口

    4G 通信接口，供电接口，用于接入树莓派等主机扩展 USB 接口

  5. 3 路 USB 扩展接口

  6. PWRKEY

  7. USB Type-C 接口

    4G 通信接口，供电接口，用于接入树莓派等主机扩展 USB 接口

  1. GNSS 接口

    IPEX 1 代

  2. LED 状态指示灯

  3. LTE 接口

    IPEX 1 代

  4. Nano SIM 卡槽

  5. 4G UART 端子焊盘

    兼容树莓派 5

  6. 预留测试点

    可供焊线外接

  7. FE1.1S USB 2.0 HUB

    USB HUB 拓展芯片

接口定义

树莓派 Cat-1/GSM/GPRS 扩展板支持 4G/3G/2G 上网 全球通

示例演示

示例代码提供多种组合方式结合 Waveshare.cloud 物联网连接演示
使用轻量级 MQTT 协议实现数据可视化服务

树莓派 Cat-1/GSM/GPRS 扩展板支持打电话、发短信

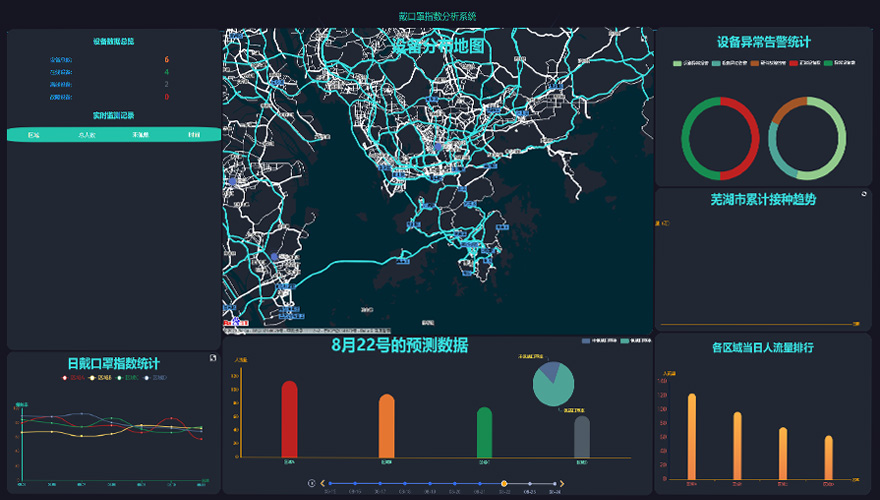

Waveshare.cloud
云平台支持

提供接入教程和示例代码，可快速上手智能物联方案
提供大屏可视化数据展示，可满足多种应用场景

树莓派 Cat-1/GSM/GPRS 扩展板支持打电话、发短信

智慧菜园解决方案：
本产品可通过 MQTT 上报菜园各种传感器数据，远程控制设备开关、灌溉、施肥等。

树莓派 Cat-1/GSM/GPRS 扩展板支持打电话、发短信

服务器性能云监控：
本产品可通过 MQTT 上报树莓派服务器的各项性能参数，通过云平台可视化大屏实时监控运行状态。

树莓派 Cat-1/GSM/GPRS 扩展板支持打电话、发短信

物联网 GPS 移动定位：
本产品可通过 MQTT 定时上报 GPS 定位模块的数据，实现移动检测，动物或设备定位追踪等。

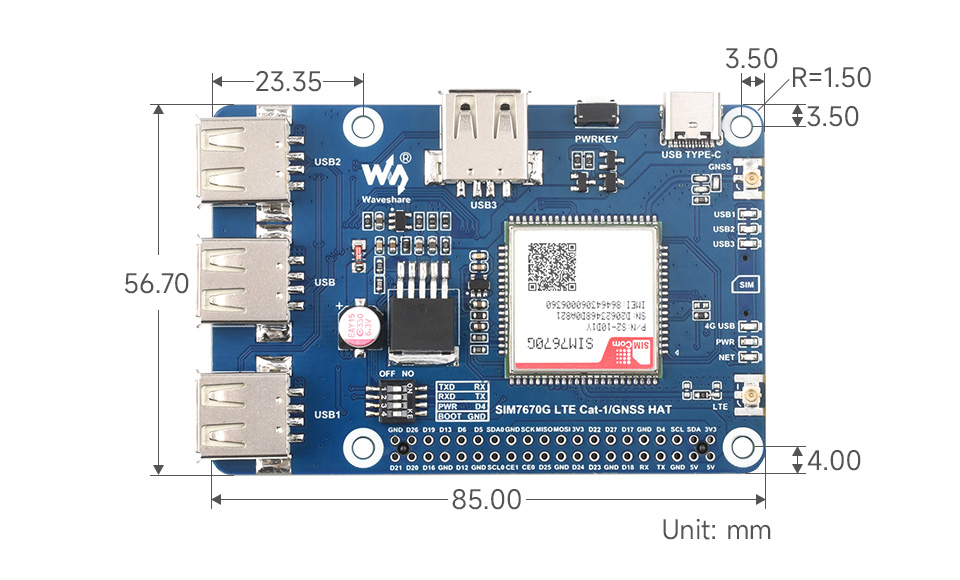

产品尺寸

树莓派 Cat-1/GSM/GPRS 扩展板外形尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/SIM7670G_LTE_Cat-1/GNSS_HAT

配置清单

树莓派 Cat-1/GSM/GPRS 扩展板外形尺寸
  1. SIM7670G LTE Cat-1/GNSS HAT 主机 × 1
  2. USB 线 Type-A 转 Type-C 公口 × 1
  3. GPS 天线 × 1
  4. 船桨天线 × 1
  1. 直排座 2*20 × 1
  2. USB 3.0 Adapter × 1
  3. USB 2.0 Adapter × 1
  4. 螺丝包 × 1
