SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚，我们亦不对以上国家提供该产品或模组的任何技术支持。
树莓派 Cat-1/GSM/GPRS/GNSS 扩展板
支持 LTE Cat-1/2G 上网、打电话、发短信、LBS 基站定位和 GNSS 定位
产品特性
A7670E Cat-1/GNSS HAT 是一款 LTE Cat-1 模块，支持 LTE-TDD、LTE-FDD、GSM、GPRS 和 EDGE 等无线通信模式，支持高达 10Mbps 下行速率和 5Mbps 上行速率。模组支持 Windows/Linux 等操作系统，支持多种网络协议，模组大小同 SIM7000/SIM7070 系列，AT 指令大部分兼容 SIM7600 系列，兼容性强，适用于远程信息处理、监控设备、POS、工业路由器、远程诊断、卫星定位等物联网应用。
- 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板
- 支持 TCP/IP、HTTP(s)、MQTT(s)、FTP(s) 和 SSL 等网络通信协议
- 支持拨号上网、打电话和发短信等功能
- 支持 LBS 基站定位，可通过移动网络获取大致的位置信息
- 支持 GPS、Beidou(北斗)、GLONASS 定位
- 支持 TTS 文字转语音功能，可将中文或英文文本转换为语音输出
- 板载 USB 接口，可用于测试 AT 指令、联网通信等
- 板载音频接口，可接入耳机进行录音、打电话和 TTS 语音播放等
- 引出 A7670E 模组常用控制引脚，方便接入 Arduino/ESP32 等主控板
- 板载 SIM 卡槽，支持 1.8V 和 3V SIM 卡
- 板载 2 个 LED 指示灯，方便查看模块运行状态
- 提供完善的配套资料手册 (Raspberry/Jetson Nano/Arduino/ESP32 示例程序)
产品参数
| 工作频段 | |
|---|---|
| LTE Cat-1 | LTE-FDD：B1, B3, B5, B7, B8, B20 |
| 2G | GSM/GPRS/EDGE：900/1800 MHz |
| GNSS | GPS、Beidou (北斗)、GLONASS |
| 短信和音频参数 | |
| 短信 (SMS) | 支持类型：MT、MO、CB、Text、PDU |
| 短信存储设备：USIM 卡，CB 不支持保存在 SIM 卡 | |
| 音频特性 | 标准 3.5mm 耳机接口，可用于音频输入和输出 |
| 其他参数 | |
| 供电电压 | 5V (USB 口或排针)、4.2V（排针，支持 3.7V 锂电池供电） |
| 工作电压 | 3.3V |
| 产品尺寸 | 65 × 30.5mm |
支持多个国家频段的
LTE Cat-1 / 2G 网络
多国多频段支持，主要适用于欧洲、东南亚、西亚、非洲、中国、韩国等国家或地区*
*使用前，须确认当地运营商所用频段在模组支持范围内
国内支持三大运营商
支持 Windows/Linux 拨号上网
LTE Cat-1：上行可达 5Mbps，下行可达 10Mbps
EDGE：上下行可达 236.8Kbps
GPRS：上下行可达 85.6Kbps
支持 GNSS 定位
支持 GPS、Beidou (北斗)、GLONASS
云平台通信
支持 TCP/IP、HTTP(s)、MQTT(s)、FTP(s) 和 SSL 等通信协议
支持打电话、发短信
支持 AT 指令打电话和发短信，可通过耳麦接口进行通话

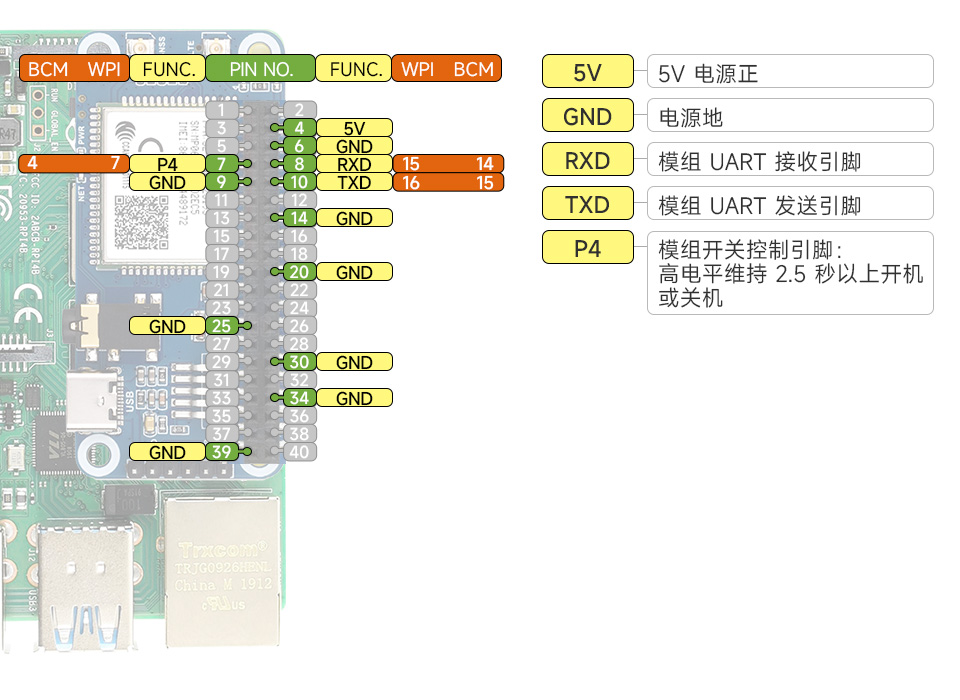

接口定义
示例演示
示例代码提供多种组合方式结合 Waveshare.cloud 物联网连接演示
使用轻量级 MQTT 协议实现数据可视化服务
Waveshare.cloud
云平台支持
提供接入教程和示例代码，可快速上手智能物联方案
提供大屏可视化数据展示，可满足多种应用场景
智慧菜园解决方案：
本产品可通过 MQTT 上报菜园各种传感器数据，远程控制设备开关、灌溉、施肥等。
服务器性能云监控：
本产品可通过 MQTT 上报树莓派服务器的各项性能参数，通过云平台可视化大屏实时监控运行状态。
物联网 GPS 移动定位：
本产品可通过 MQTT 定时上报 GPS 定位模块的数据，实现移动检测，动物或设备定位追踪等。
产品尺寸
选型表
| 产品型号 | A7670C / A7670E | SIM7600E |
|---|---|---|
| 工作频段 | ||
| LTE Cat-1 | A7670C： LTE-FDD：B1, B3, B5, B8 LTE-TDD：B34, B38, B39, B40, B41 A7670E： LTE-FDD: B1, B3, B5, B7, B8, B20 |
LTE-FDD：B1, B3, B5, B7, B8, B20 LTE-TDD：B38, B40, B41 |
| 3G | 不支持 | UMTS/HSPA+：B1, B5, B8 |
| 2G | GSM/GPRS/EDGE: 900/1800 MHz | |
| GNSS | GPS/Beidou/GLONASS (仅 A7670E Cat-1/GNSS HAT 支持) |
GPS/Beidou/GLONASS/GALILEO/QZSS |
| 数据传输 | ||
| LTE Cat-1 | 10Mbps(DL)/5Mbps(UL) | |
| 3G (HSPA+) | 不支持 | 42Mbps(DL)/5.76Mbps(UL) |
| 2G (GPRS/EDGE) | 236.8Kbps(DL)/236.8Kbps(UL) | |
| 软件特性 | ||
| 网络协议 | TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS | |
| 拨号上网 | PPP/RNDIS | PPP/NDIS/RNDIS |
| USB 驱动 | Windows XP/7/8/10、Linux（Raspbian 免驱动） | |
| 硬件接口 | ||
| SIM卡槽 | 兼容 1.8V 和 3V SIM 卡 | |
| UART | 串口收发 AT 指令，可兼容 3.3V/5V 工作电平 | |
| USB | 可用于测试 AT 指令、获取 GPS 定位信息、升级固件等 | |
| USB 转 UART | 不支持 | 支持，可用于串口调试或登录树莓派 |
| 音频接口 | 可用于打电话等语音操作 | |
| 天线接口 | LTE 主天线 | LTE 主天线 + LTE 分集天线 + GNSS 天线 |
| 外形尺寸 | 65 × 30.5mm | 65 × 56.0mm |
| 软件特性 | ||
| 典型应用 | 医疗及健康、智能支付、公网对讲、环境监测、能源监控、车队管理、智能工业、智慧农业 | |
| 适用地区 | A7670C：中国 A7670E / SIM7600E：欧洲、东南亚、西亚、非洲、中国、韩国 |
|
