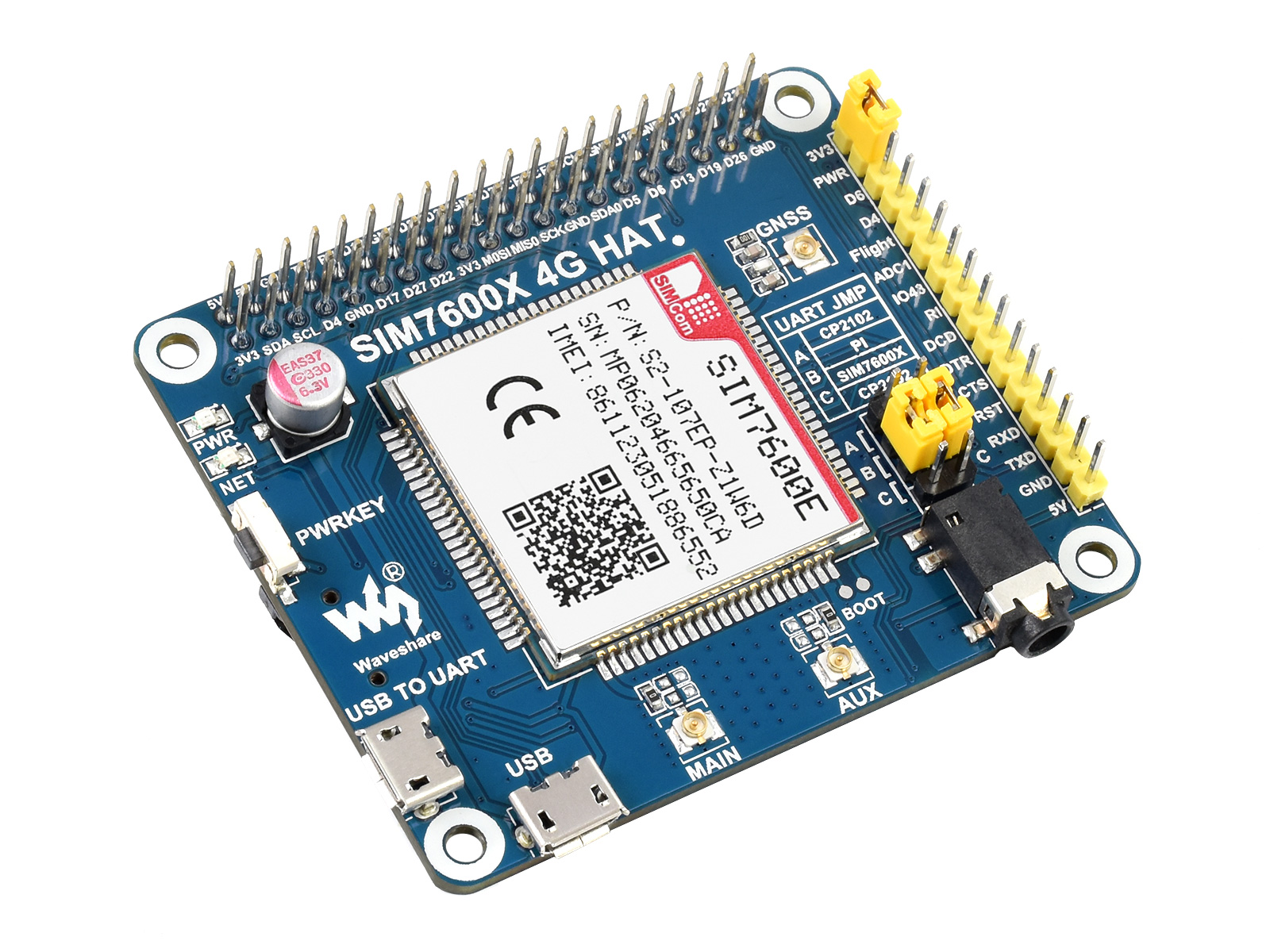

树莓派LTE Cat-1扩展板 SIM7600E模组 兼容3G/2G 带GNSS定位

中国/欧洲/东南亚/西亚/非洲/韩国适用，支持LTE Cat-1/3G/2G和GNSS定位，支持树莓派/Jetson Nano/...
价格
原价
型号
SIM7600E LTE Cat-1 HAT
SKU
17954
品牌
Waveshare
模组选择
SIM7600CE-T SIM7600CE-JT1S SIM7600G-H SIM7600E
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

2G/LBS/GNSS GNSS/USB 2G/LBS 3G/2G/GNSS
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚，我们亦不对以上国家提供该产品或模组的任何技术支持。

树莓派 LTE Cat-1 扩展板


支持 LTE Cat-1/3G/2G 通信和 GNSS 定位

我的特性


  • •  支持拨号上网、电话、短信、TCP、UDP、DTMF、HTTP、FTP 等功能
  • •  支持 GPS、北斗、Glonass、GALILEO、QZSS、LBS 基站定位
  • •  板载 USB 接口，可用于测试 AT 指令、获取 GPS 定位信息等
  • •  板载 CP2102 USB 转 UART 芯片，方便进行串口调试
  • •  引出模组 UART 等控制接口，方便接入 Arduino/STM32 等主控板
  • •  板载 SIM 卡槽，支持 1.8V 和 3V SIM 卡
  • •  板载 TF 卡槽，可用于存放文件、短信等数据
  • •  板载音频接口和音频解码芯片，可用于打电话等语音操作
  • •  板载 2 个 LED 指示灯，方便查看模块运行状态
  • •  板载电平转换电路，可通过跳线帽切换 3.3V / 5V 工作电平
  • •  支持波特率范围：300bps ~ 4Mbps (默认为 115200bps)
  • •  支持自动识别波特率 (9600bps ~ 115200bps)
  • •  支持 AT 命令控制 (基于3GPP TS 27.007，27.005和V.25TER命令集)
  • •  支持 SIM 应用工具包：SAT 等级 3，GSM 11.14 Release 99，USAT

我的参数


LTE Cat-1/3G/2G 参数
LTE Cat-1 LTE-TDD： B38 / B40 / B41
LTE-FDD： B1 / B3 / B5 / B7 / B8 / B20
3G UMTS / HSPA +： B1 / B5 / B8
2G GSM / GPRS / EDGE：900 / 1800 MHz
GNSS 参数
接收 16 个通道
C/A Code
灵敏度 -159 dBm (GPS) / -158 dBm (GLONASS) / -159dBm (北斗)
冷启动 ：-148 dBm
首次定位时间 (开阔地) 冷启动：<35s
热启动：<1s
短信和音频参数
短信 (SMS) 支持类型：MT、MO、CB、Text、PDU
短信存储设备：USIM 卡和 ME (默认)
音频特性 支持回音消除功能
支持噪声抑制功能
其他参数
供电电压 5V
工作电压 5V / 3.3V (可通过跳线帽切换)
工作温度 -30°C ~ 80°C
存储温度 -45°C ~ 90°C
产品尺寸 65 × 56.0mm

基于 Raspberry Pi 40PIN 接口设计


适用于 Raspberry Pi 系列主板、Jetson Nano

支持三大运营商

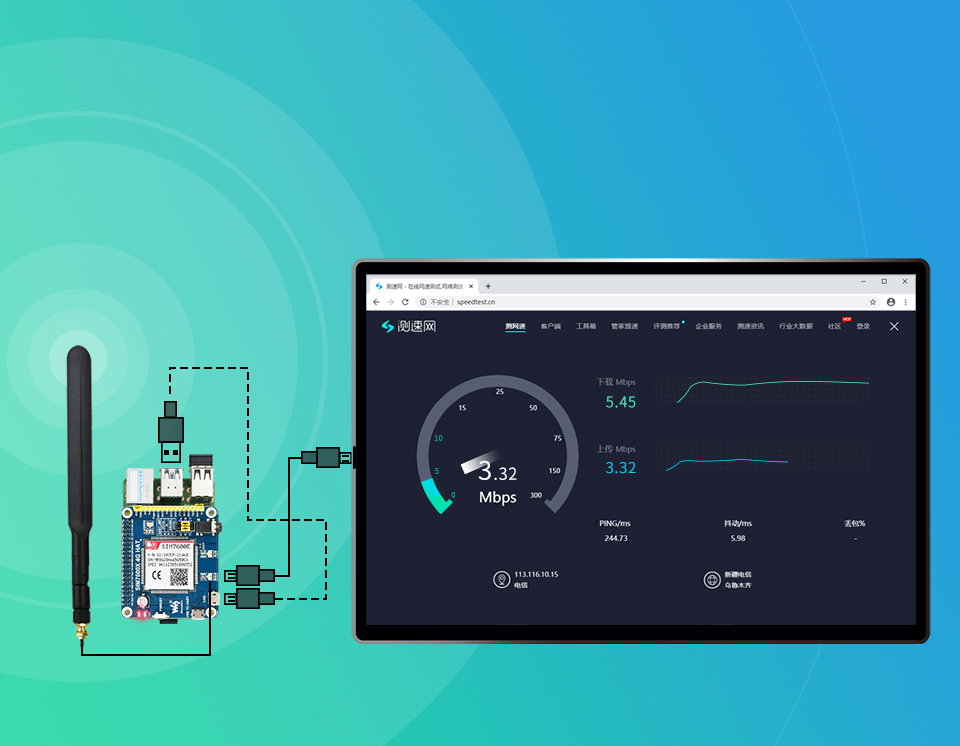

支持 Windows/Linux 拨号上网

LTE Cat-1：高达 5Mbps (上传) / 高达 10Mbps (下载) *
3G (HSPA+)：高达 5.76Mbps (上传) / 高达 42Mbps (下载) *

*以上为理想的传输速率，实际测速受网络覆盖率，网络拥堵情况和基站情况等因素影响。

云平台通信


支持 TCP/UDP/FTP/FTPS/HTTP/HTTPS 等通信协议

支持 GNSS 定位

支持 GPS、北斗、Glonass、GALILEO、QZSS、LBS 基站定位

支持打电话、发短信


支持 AT 指令打电话和发短信，可通过耳麦接口进行通话



资源简介

芯片简介

  1. SIM7600E 模组
  2. CP2102 USB 转 UART 芯片
  3. NAU8810 音频解码芯片
  4. TXS0108EPWR 电平转换芯片
    • 可将 3.3V/5V 电平转换成 1.8V
  5. MP2128DT 电源芯片
  6. SPX29302 电源芯片

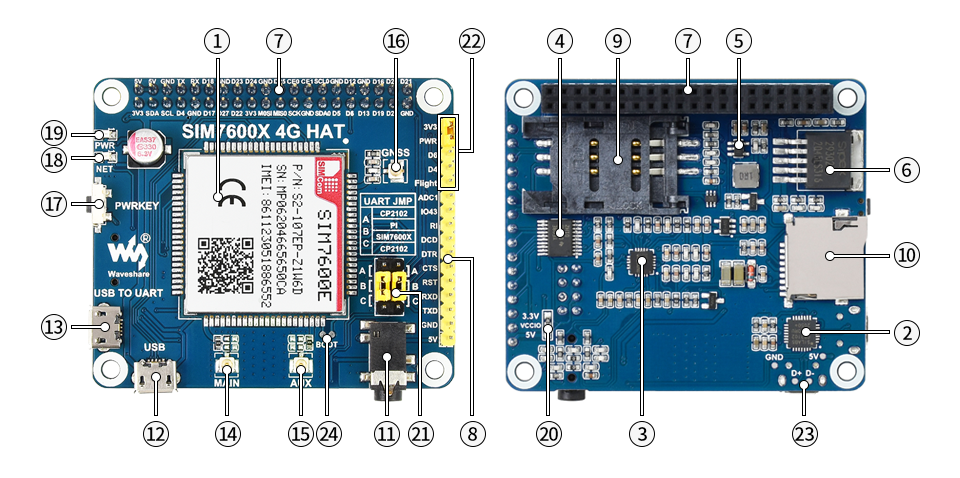

接口简介

  1. Raspberry Pi GPIO 接口
    • 方便接入 Raspberry Pi
  2. SIM7600 控制接口
    • 方便接入 Arduino/STM32 等主控板
  3. SIM 卡槽
    • 支持 1.8V 和 3V 的 SIM 卡
  4. TF 卡槽
    • 可用于存放文件或短信等数据
  5. 3.5mm 耳机/麦克风接口
    • 可用于打电话等语音操作
  6. USB 接口
    • 可用于测试AT指令、获取 GPS 定位等
  7. USB TO UART 接口
    • 可用于串口调试或登录树莓派
  1. MAIN 主天线接口
  2. AUX 辅助天线接口
  3. GNSS 天线接口

其他器件简介

  1. 模组开关按键
  2. 网络状态指示灯
  3. 电源指示灯

跳线说明

  1. 工作电平选择
    • 可通过改焊 0 欧电阻切换 3.3V/5V 工作电平
    • VCCIO - 3.3V：工作电平为 3.3V
    • VCCIO - 5V：工作电平为 5V
  2. UART 选择开关
    • A：USB 转串口访问树莓派
    • B：树莓派控制 SIM7600
    • C：USB 转串口控制 SIM7600
  3. PWR / Flight 设置跳线
    • PWR - 3V3：上电自动开机 (默认接上)
    • PWR - D6：树莓派 D6 引脚控制开关机
    • Flight - D4：默认不接，接上，可通过 D4
    • 设置飞行模式
  4. USB 接口引脚预留焊点
  5. BOOT 强制烧录预留焊点

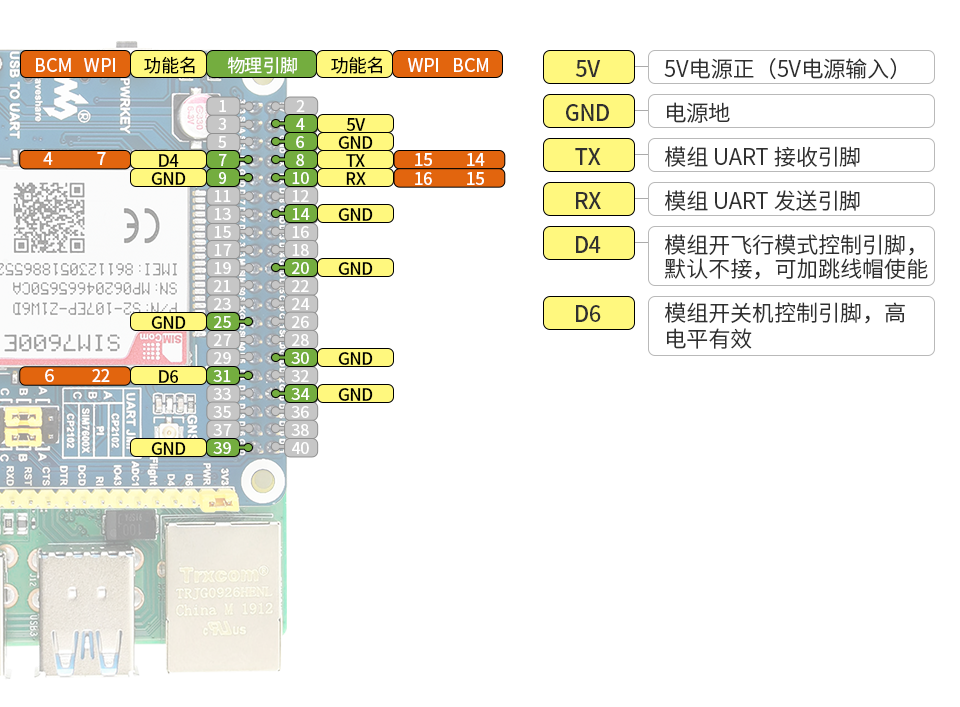

接口定义

外形尺寸

选型表


产品型号 SIM7600CE-JT1S SIM7600CE-T SIM7600E SIM7600E-H* SIM7600A-H* SIM7600G-H
工作频段
LTE Cat-4
/LTE Cat-1		 LTE-TDD
B38/B39/B40/B41
LTE-FDD
B1/B3/B5/B8		 LTE-FDD
B1/B3/B5/B7/B8/B20
LTE-TDD
B38/B40/B41		 LTE-FDD
B2/B4/B12		 LTE-TDD
B34/B38/B39/B40/B41
LTE-FDD：
B1/B2/B3/B4/B5/B7
/B8/B12/B13/B18/B19
/B20/B25/B26/B28/B66
3G UMTS/HSDPA/HSPA+
B1/B8
TD-SCDMA
B34/B39
CDMA
1X/EVDO BC0		 UMTS/HSPA+
B1/B5/B8		 UMTS/HSPA+
B2/B5		 UMTS/HSDPA/HSPA+
B1/B2/B4/B5/B6/B8/B19
2G GSM/GPRS/EDGE
900/1800 MHz		 不支持 GSM/GPRS/EDGE
850/900/1800/1900MHz
GNSS 不支持 GPS/Beidou/GLONASS/GALILEO/QZSS
数据传输
LTE Cat-4
 150Mbps(DL)/50Mbps(UL) 不支持 150Mbps(DL)/50Mbps(UL)
LTE Cat-1 不支持 10Mbps(DL)
/5Mbps(UL)		 不支持
3G (HSPA+) 42Mbps(DL)/5.76Mbps(UL)
2G (EDGE) 236.8Kbps(DL)/236.8Kbps(UL) 不支持 236.8Kbps(DL)/236.8Kbps(UL)
2G (GPRS) 85.6Kbps(DL)/85.6Kbps(UL) 不支持 85.6Kbps(DL)/85.6Kbps(UL)
软件特性
网络协议 TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
上网方式 PPP/NDIS/RNDIS
USB 驱动 Windows XP/7/8/10、Linux (树莓派 Raspbian 系统免驱)
硬件接口
SIM 卡插槽 均支持，兼容 1.8V 和 3V SIM 卡
UART 接口 均支持，串口收发 AT 指令，可兼容 3.3V/5V 工作电平
USB 接口 均支持，可用于测试 AT 指令、获取 GPS 定位信息、升级固件等
USB 转 UART 均支持，可用于串口调试或登录树莓派
音频接口 均支持，可用于打电话等语音操作
TF 卡插槽 支持，可用于存放文件、短信等数据 不支持 支持
天线接口 LTE 主天线 LTE 主天线 + LTE 分集天线 + GNSS 天线
应用场景
适用地区 中国 欧洲/东南亚/西亚/非洲
/中国/韩国		 北美 全球通用
典型应用 医疗及健康、智能支付、公网对讲、环境监测、能源监控、车队管理、智能工业、智慧农业

*部分产品未上架，如有需要请联系客服



资料及服务

认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料



（例程资料以链接中实际给出的为准）


资料路径： www.waveshare.net/wiki/SIM7600E_LTE_Cat-1_HAT

配置清单

  1. SIM7600E LTE Cat-1 HAT × 1
  2. LTE天线 × 1
  3. GPS External Antenna (B) × 1

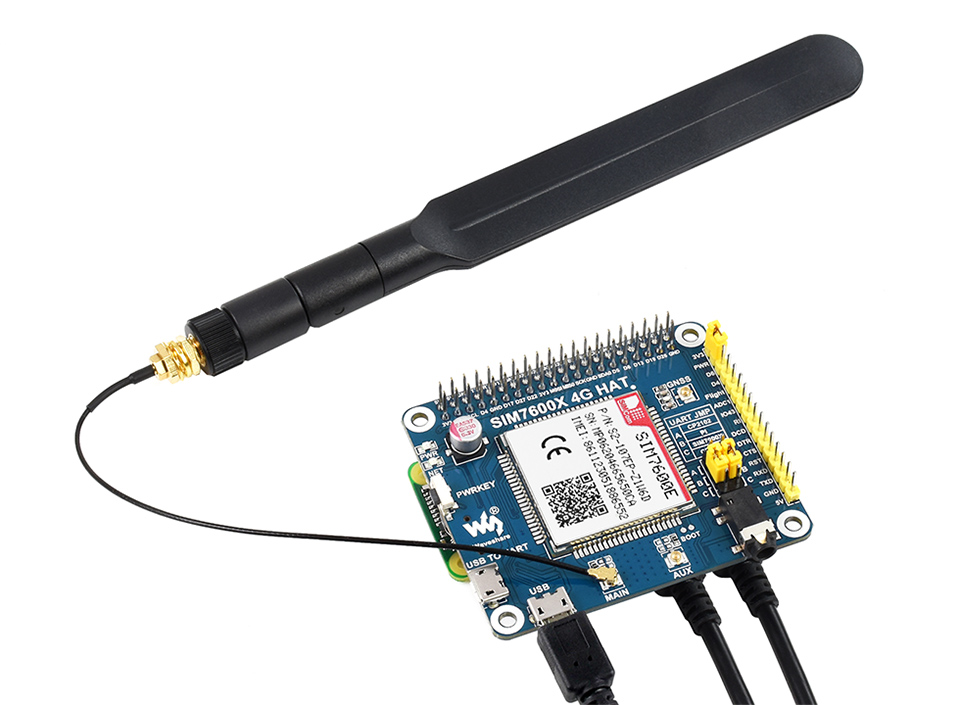

  4. USB线 type A公口 转micro公口 ×2
  5. RPi铜柱包(2PCS套) ×1

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
