UPS 不间断电源显示屏套餐
基于 Raspberry Pi Zero WH

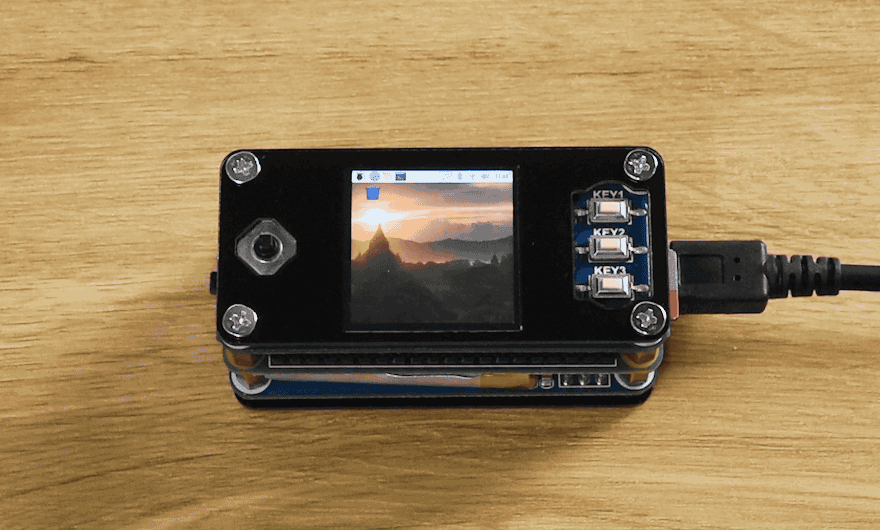

![UPS + LCD 套餐主图]()

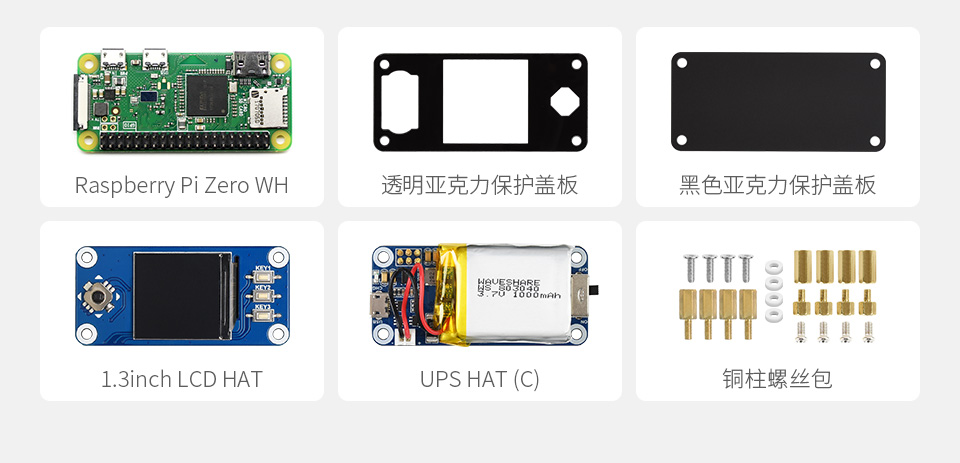

套餐配置
![UPS + LCD 套餐主图]()
产品特性
本产品是一套基于 Raspberry Pi Zero WH 的 UPS 不间断电源 + LCD 显示屏套餐，由专业攻城师大佬精心选型，包含了树莓派 Zero WH 主控板、UPS 不间断电源扩展板、以及 1.3 英寸 IPS LCD 扩展板，套餐资源丰富，入手即用，无需要担心兼容性问题，轻轻松松玩转树莓派显示屏编程，So Happy!

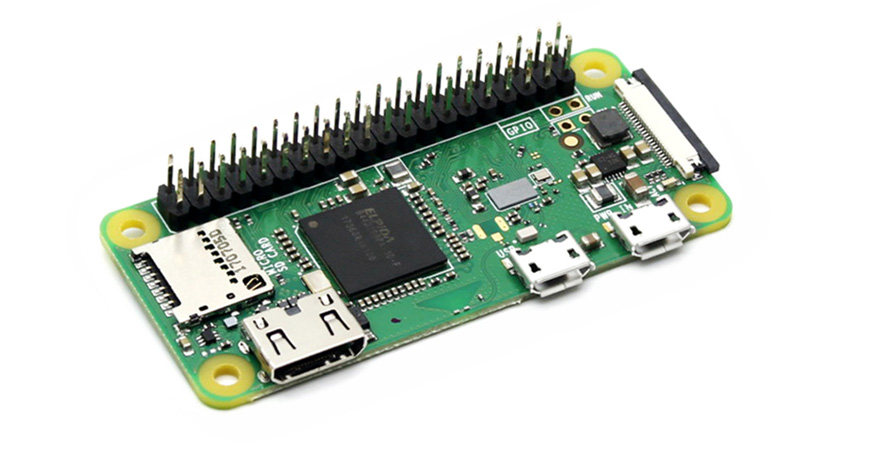

关于 Raspberry Pi Zero WH 特性：
- Broadcom BCM2835，1GHz ARM11 内核
- 512MB 内存
- 802.11 b/g/n WiFi 无线网卡
- 低功耗蓝牙 4.1 (BLE)
- 预焊接 40Pin GPIO 排针
- Micro SD 卡插槽
- Mini-HDMI 接口 (可输出 1080p 60fps 视频)
- Micro-USB 供电接口
- Micro-USB OTG 通信接口
- 了解更多信息
关于 1.3 英寸 IPS LCD 扩展板特性：
- 基于 Raspberry Pi 40pin GPIO 接口，适用于 Raspberry Pi 系列主板
- IPS 屏幕，广视角，显示效果出众
- 小尺寸高分辨率，高清显示
- 板载一个摇杆和三个按键，简单实用
- 了解更多信息

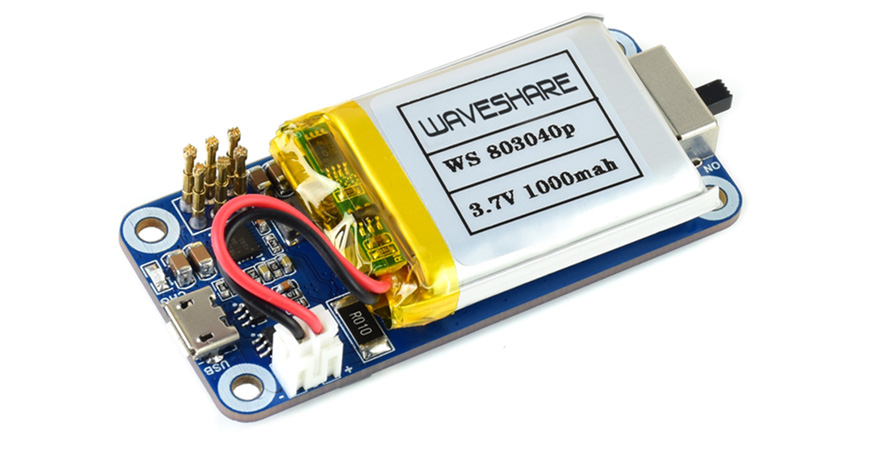

关于 UPS 不间断电源扩展板特性：
- 采用弹簧顶针接口设计，适用于 Raspberry Pi Zero 系列主板
- 板载锂电池充电芯片，支持动态路径管理，供电更稳定
- 板载升压芯片，可提供稳定 5V 电压输出
- 可通过 I2C 接口通信，测量电池电压、电流、功率和剩余电量等参数，实时检测模块工作状态
- 板载电池保护电路，防止过充、过放、过流和短路，工作稳定更安全
- 板载充电指示灯，方便查看电池工作状态
- 了解更多信息
支持同时充电和放电
不间断供电
接入外部电源，会同时给系统供电和锂电池充电
断开外部电源，会自动切换成锂电池供电，不会影响系统正常运行
此操作需树莓派主控板接入 Micro SD 卡，如有需要，请另行购买

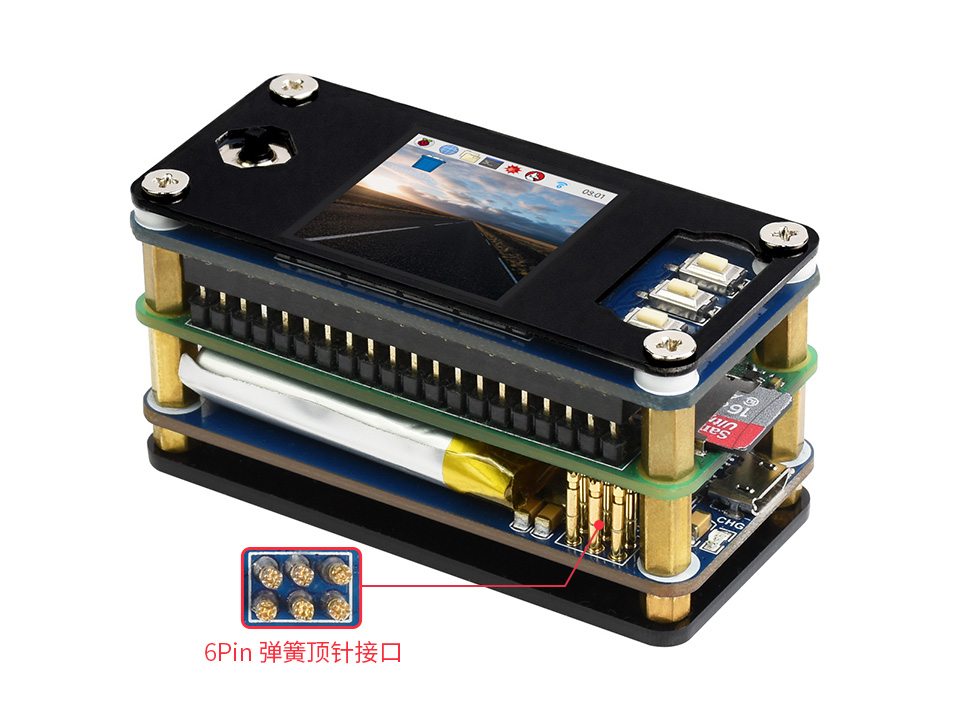

UPS 扩展板采用
弹簧顶针接口设计
适用于 Raspberry Pi Zero 系列主板 (焊接排针)
不影响其他扩展板接入 Zero
![UPS + LCD 套餐主图]()
实时检测模块工作状态
可通过 I2C 接口通信，测量电池电压、电流、功率和剩余电量等参数，检测到电压过低时，可以使用程序控制树莓派，保存数据后再关机，避免树莓派突然断电而导致数据丢失
![UPS + LCD 套餐主图]()

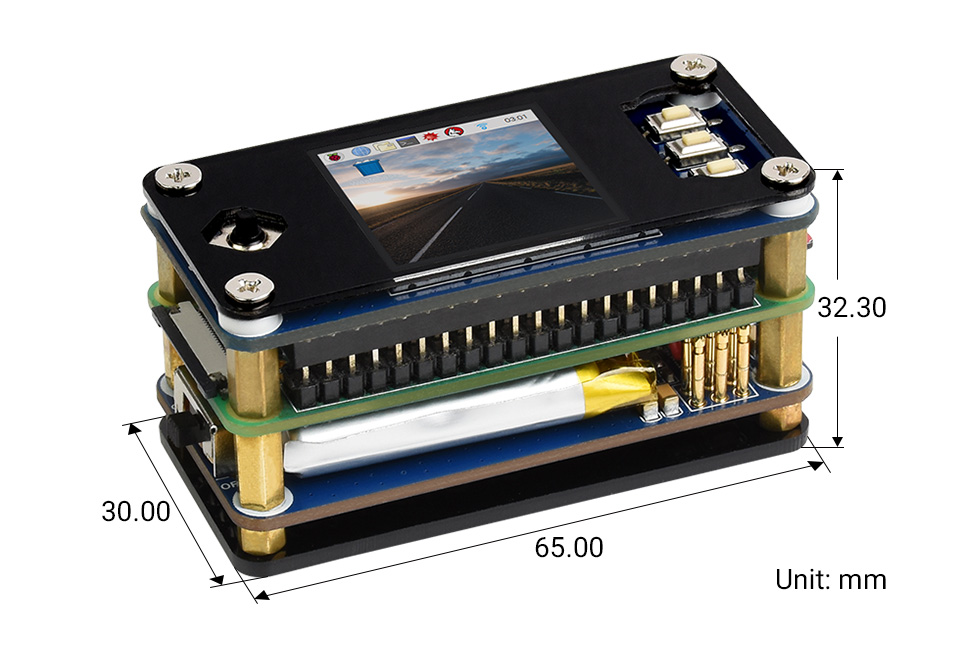

产品尺寸
![UPS + LCD 套餐产品尺寸]()
锂电池使用注意事项
- 锂聚合物和锂离子电池很不稳定。如果充电或使用不当，可能会导致火灾，人身伤害和财产损失
- 对电池组充电和放电时，电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
- 请勿使用旧电池，或混用旧电池和新电池，避免其他品牌的电池
- 如需另购锂电池产品，须确保电池参数与锂电池扩展板兼容，推荐选择正规的电池厂家，并需要自行老化测试确保锂电池能够稳定安全工作
- 锂电池具有循环寿命，请在达到使用寿命或在使用两年时（以先到者为准），用新电池更换旧电池
- 请妥善放置电池类产品，远离易燃易爆类物品，远离儿童，避免因保管不慎，引发安全事故
套餐选型
| 配件搭配 |
套餐 |
| 标准 |
A |
B |
D |
E |
F |
α |
| Raspberry Pi Zero WH，带 WiFi、蓝牙和排针 |
|
|
|
|
|
|
|
| HDMI 母口转 Mini HDMI 转接头 |
|
|
|
|
|
|
|
| Micro USB 转 USB连接器 |
|
|
|
|
|
|
|
| 10 速 16GB Micro SD 卡 |
|
|
|
|
|
|
|
| Micro USB 接口 5V 3A 美规电源 |
|
|
|
|
|
|
|
| 树莓派 Zero 原装外壳 |
|
|
|
|
|
|
|
| USB 集线器、USB 转串口 |
|
|
|
|
|
|
|
| 2.13 英寸墨水屏、红黑白三色 |
|
|
|
|
|
|
|
| 1.3inch IPS LCD 显示屏 |
|
|
|
|
|
|
|
| UPS 不间断电源扩展板，带 1000mAh 锂电池 |
|
|
|
|
|
|
|
| 黑色亚克力保护盖板 |
|
|
|
|
|
|
|
| AlphaBot2-PiZero 适配板，可接入 RPi Zero W |
|
|
|
|
|
|
|
| AlphaBot2-Base 基板，电机驱动、避障、循迹等 |
|
|
|
|
|
|
|
| 超声波传感器，避障、测距 |
|
|
|
|
|
|
|
| 红外遥控器 |
|
|
|
|
|
|
|
| 树莓派摄像头，可调焦 |
|
|
|
|
|
|
|
| SG90 舵机及云台，可控制摄像头转动 |
|
|
|
|
|
|
|
