Raspberry Pi Zero WH USB 扩展板套餐

带USB HUB、16G SD卡、电源、mini HDMI转接头、USB线

缺货

型号
Raspberry Pi Zero WH (套餐D)
SKU
14322
  • 产品详情
  • 产品资料
  • 配置清单
树莓派已经升级了 Zero 主板,推荐购买 2 代主板或相关套件 Raspberry Pi Zero 2 W

产品简介

【自我介绍】
我是一套基于Raspberry Pi Zero WH的套餐。
我包含了Raspberry Pi Zero WH,配套了USB HUB HAT,可接入更多的USB设备;配套了16G SD卡和电源,入手即用。
我还配套了Mini HDMI转接头、Mini USB转接线,方便你使用。

Raspberry Pi Zero WH introduction 【关于Raspberry Pi Zero WH】
硬件参数如下:
  • Broadcom BCM2835
    • 1GHz ARM11内核
  • 512MB 内存
  • 802.11 b/g/n WiFi无线网卡
  • 低功耗蓝牙4.1 (BLE)
  • 预焊接40Pin GPIO排针
  • Micro SD 卡插槽
  • Mini-HDMI接口 (可输出1080p60视频)
  • Micro-USB供电接口
  • Micro-USB OTG通信接口
  • 40PIN GPIO接口焊盘 (兼容A+/B+/2代B/3代B)
  • CSI摄像头接口
  • 复合视频接口焊盘
  • 复位接口接口焊盘
  • 尺寸:65mm x 30mm x 5mm
【关于USB HUB HAT】
  • 板载4个USB扩展口,兼容USB2.0/1.1传输
  • 板载USB to UART,方便Raspberry Pi进行串口调试
  • 板载多个指示灯,方便查看电源、USB to UART和USB扩展接口的工作状态

USB HUB HAT资源简介

    [ 接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入Raspberry Pi
  2. USB to UART 接口
    方便通过串口终端控制Raspberry Pi
  3. USB HUB 接口(背面)
    连接到Raspberry Pi 的USB接口:
    RPi Zero/Zero W/Zero WH可通过 Micro USB 连接器 连接
    RPi B+/2B/3B/3B+可通过 Micro USB线 连接
  4. USB扩展接口
    USB1~USB4,共4个USB扩展接口

    [ 器件简介 ]

  1. USB状态指示灯
    D1~D4分别指示USB1~USB4工作状态
  2. 电源指示灯
  3. USB to UART 状态指示灯
  4. FE1.1S
    USB HUB芯片
  5. 12MHz晶振
  6. CP2102
    USB转串口芯片

产品图示

Raspberry Pi Zero
Raspberry Pi Zero WH正面图
divider
Raspberry Pi Zero
Raspberry Pi Zero WH背面图
divider
divider
Raspberry Pi Zero
Raspberry Pi Zero WH正面斜视图一
divider
Raspberry Pi Zero
Raspberry Pi Zero WH背面斜视图一
divider
divider
USB HUB HAT正面
Raspberry Pi Zero WH接上USB HUB HAT
divider
USB HUB HAT背面
USB HUB HAT背面

产品选型

配置 套餐
配件 说明 标准版 套餐A 套餐B 套餐D 套餐E 套餐F 套餐α
Raspberry Pi Zero WH Raspberry Pi Zero WH,带WiFi、蓝牙和排针
HDMI母口转Mini HDMI转接头 HDMI母口转Mini HDMI公口
Micro USB 连接器 Micro USB转USB
Micro SD Card 16GB 10速16GB Micro SD卡
5V 3A电源 电源 美规 5V 3A Micro
Raspberry Pi Zero Case 树莓派Zero原装外壳
USB HUB HAT USB集线器、USB转串口
2.13inch e-Paper HAT (B) 2.13英寸墨水屏、可显示红黑白三色
1.3inch LCD HAT IPS LCD 显示屏
UPS HAT (C) UPS 不间断电源扩展板,带 1000mAh 锂电池
保护盖板 黑色亚克力保护盖板
AlphaBot2-PiZero适配板 适配板,可接入RPi Zero W
AlphaBot2-Base基板 电机驱动、避障、循迹等
超声波传感器 超声波避障、测距
红外遥控器 红外遥控小车
RPi Camera (B)  树莓派摄像头,可调焦
SG90舵机及云台 舵机,控制摄像头转动

配置清单

  1. Raspberry Pi Zero WH x1
  2. USB HUB HAT x1
  3. Micro SD Card 16GB x1
  4. 电源 美规 5V 3A Micro x1
  5. USB线 type A公口 转 micro公口 x1
  6. HDMI母口转Mini HDMI转接头 x1
  7. Micro USB OTG线 x1
  8. Micro USB 连接器 x1

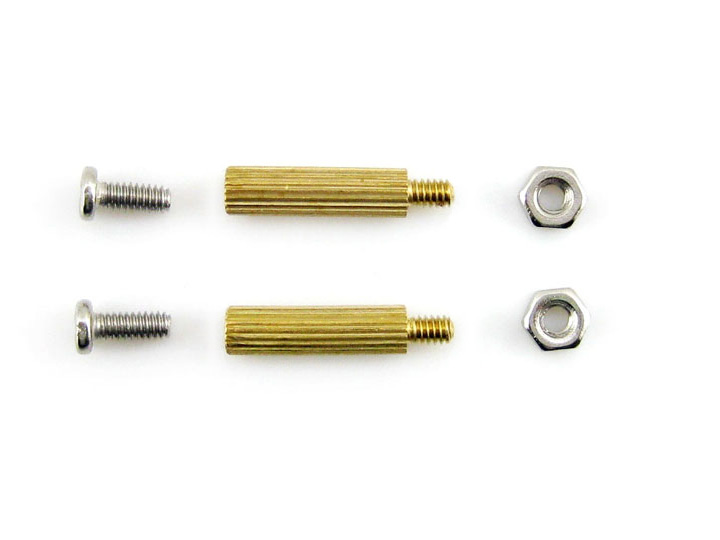

  9. RPi铜柱包(2PCS套) x1
1
2
3
4
5
6
7
8
9
本产品不配套树莓派Zero原装外壳,如有需要请另外购买:Raspberry Pi Zero Case
