树莓派已经升级了 Zero 主板，推荐购买 2 代主板或相关套件 Raspberry Pi Zero 2 W
我是一套基于Raspberry Pi Zero WH的套餐。
我包含了Raspberry Pi Zero WH，配套了2.13inch e-Paper HAT (B)，可实现电子墨水屏显示控制；配套了16G SD卡和电源，入手即用。
我还配套了Mini HDMI转接头、Mini USB转接线，方便你使用。
![Raspberry Pi Zero WH introduction]()
【关于Raspberry Pi Zero WH】
硬件参数如下：
特性如下：
![Raspberry Pi Zero]()

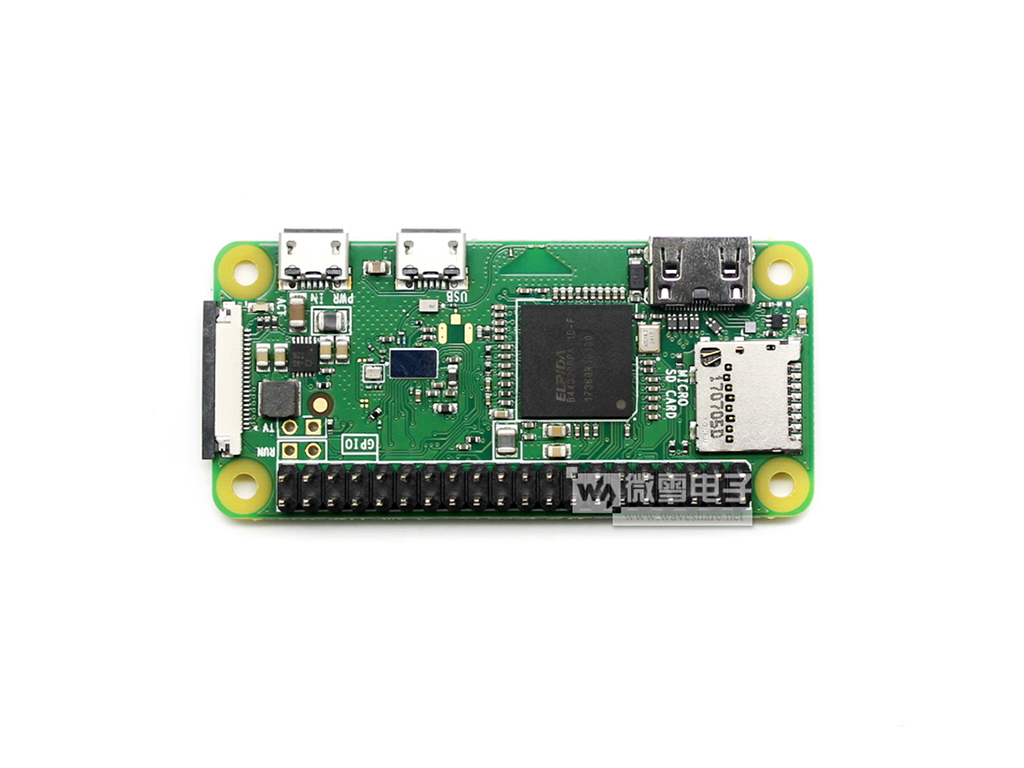

Raspberry Pi Zero WH正面图
![divider]()
![Raspberry Pi Zero]()
Raspberry Pi Zero WH背面图
![divider]()
![divider]()
![Raspberry Pi Zero]()
Raspberry Pi Zero WH正面斜视图一
![divider]()
![Raspberry Pi Zero]()
Raspberry Pi Zero WH背面斜视图一
![divider]()
![divider]()
![]()

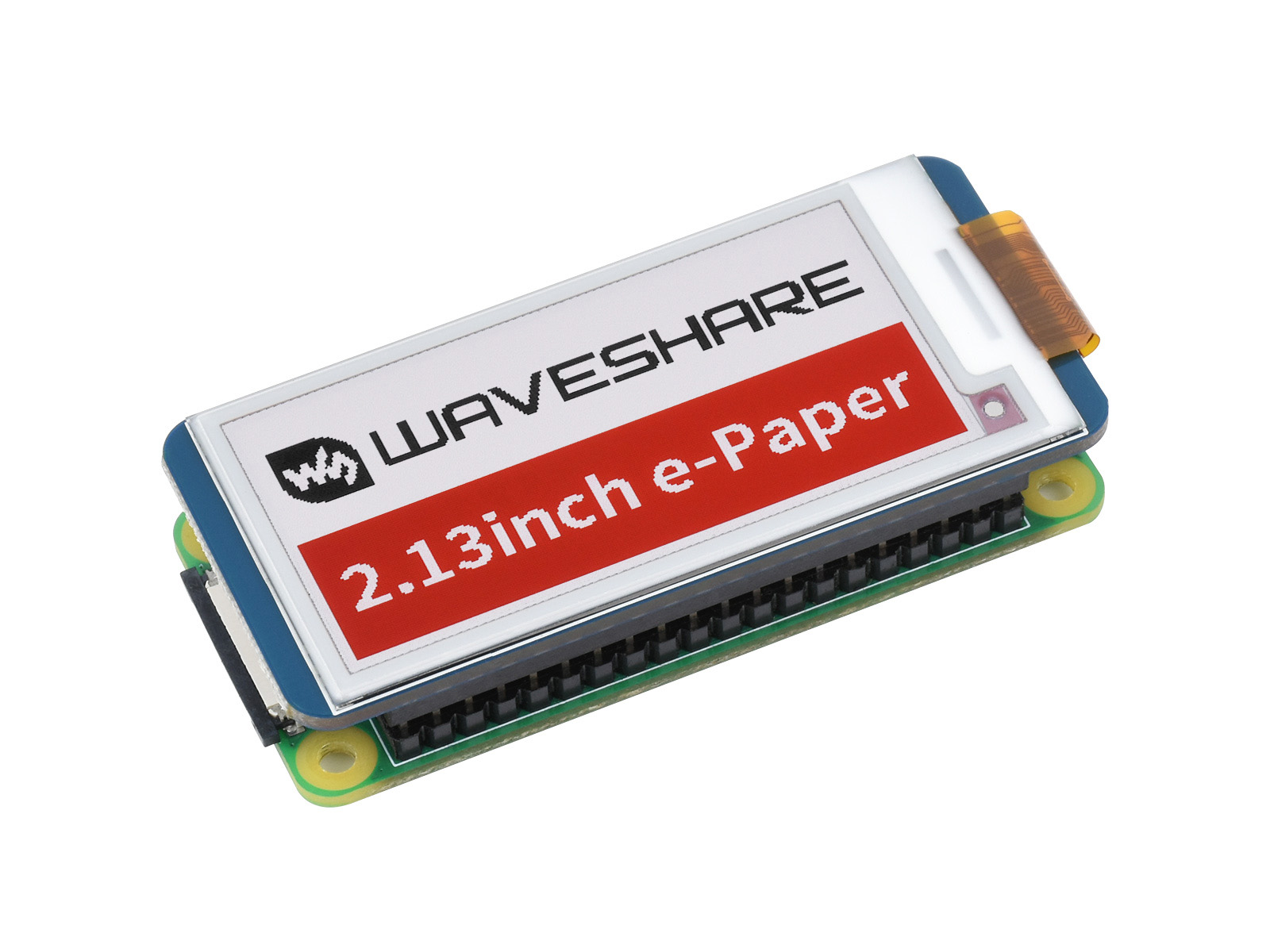

接上2.13inch e-Paper HAT (B)
![divider]()
![]()
2.13inch e-Paper HAT (B)背面
产品简介
【自我介绍】我是一套基于Raspberry Pi Zero WH的套餐。
我包含了Raspberry Pi Zero WH，配套了2.13inch e-Paper HAT (B)，可实现电子墨水屏显示控制；配套了16G SD卡和电源，入手即用。
我还配套了Mini HDMI转接头、Mini USB转接线，方便你使用。
【关于Raspberry Pi Zero WH】
硬件参数如下：
-
Broadcom BCM2835
- 1GHz ARM11内核
- 512MB 内存
- 802.11 b/g/n WiFi无线网卡
- 低功耗蓝牙4.1 (BLE)
- 预焊接40Pin GPIO排针
- Micro SD 卡插槽
- Mini-HDMI接口 (可输出1080p60视频)
- Micro-USB供电接口
- Micro-USB OTG通信接口
- 40PIN GPIO接口焊盘 (兼容A+/B+/2代B/3代B)
- CSI摄像头接口
- 复合视频接口焊盘
- 复位接口接口焊盘
- 尺寸：65mm x 30mm x 5mm
特性如下：
- 无需背光，断电可长时间保持最后一屏的显示内容
- 功耗非常低，基本只在刷新时耗电
- 适用于Raspberry Pi 2代B/3代B/Zero/Zero W
- 预留SPI控制接口焊盘，方便接入Arduino/Nucleo等主控板
- 提供完善的配套资料手册(Raspberry/Arduino/STM32等示例程序)
- 工作电压：3.3V
- 通信接口： 3-wire SPI、4-wire SPI
- 外形尺寸： 65mm × 30.2mm
- 显示尺寸： 48.55mm × 23.71mm
- 点 距： 0.229 × 0.228
- 分 辨 率： 212 × 104
- 显示颜色： 红、黑、白
- 灰度等级： 2
- 全局刷新： 15s
- 刷新功耗： 26.4mW(typ.)
- 待机功耗： <0.017mW
- 可视角度： >170°
产品图示
Raspberry Pi Zero WH正面图
Raspberry Pi Zero WH背面图
Raspberry Pi Zero WH正面斜视图一
Raspberry Pi Zero WH背面斜视图一
接上2.13inch e-Paper HAT (B)
2.13inch e-Paper HAT (B)背面
产品选型
| 配置 | 套餐 | |||||||
|---|---|---|---|---|---|---|---|---|
| 配件 | 说明 | 标准版 | 套餐A | 套餐B | 套餐D | 套餐E | 套餐F | 套餐α |
| Raspberry Pi Zero WH | Raspberry Pi Zero WH，带WiFi、蓝牙和排针 | √ | √ | √ | √ | √ | √ | √ |

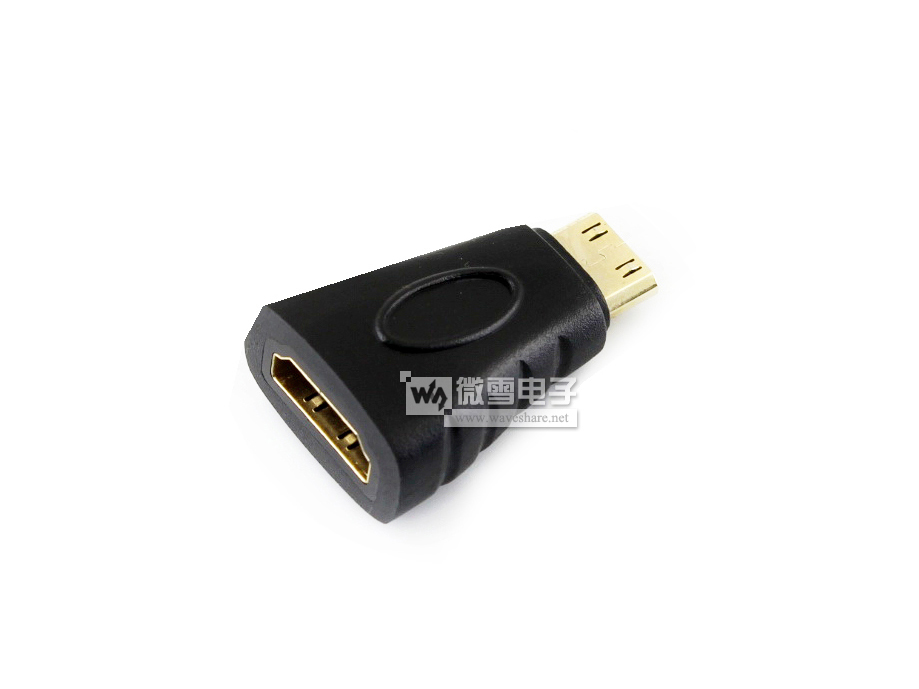

| HDMI母口转Mini HDMI转接头 | HDMI母口转Mini HDMI公口 | √ | √ | √ | √ | |||
| Micro USB 连接器 | Micro USB转USB | √ | √ | √ | √ | |||
| Micro SD Card 16GB | 10速16GB Micro SD卡 | √ | √ | √ | √ | |||
| 5V 3A电源 | 电源 美规 5V 3A Micro | √ | √ | √ | √ | |||
| Raspberry Pi Zero Case | 树莓派Zero原装外壳 | √ | ||||||
| USB HUB HAT | USB集线器、USB转串口 | √ | ||||||
| 2.13inch e-Paper HAT (B) | 2.13英寸墨水屏、可显示红黑白三色 | √ | ||||||
| 1.3inch LCD HAT | IPS LCD 显示屏 | √ | ||||||
| UPS HAT (C) | UPS 不间断电源扩展板，带 1000mAh 锂电池 | √ | ||||||
| 保护盖板 | 黑色亚克力保护盖板 | √ | ||||||
| AlphaBot2-PiZero适配板 | 适配板，可接入RPi Zero W | √ | ||||||
| AlphaBot2-Base基板 | 电机驱动、避障、循迹等 | √ | ||||||
| 超声波传感器 | 超声波避障、测距 | √ | ||||||
| 红外遥控器 | 红外遥控小车 | √ | ||||||
| RPi Camera (B) | 树莓派摄像头，可调焦 | √ | ||||||
| SG90舵机及云台 | 舵机，控制摄像头转动 | √ | ||||||
