产品简介
【自我介绍】
智能小车从来都是电子爱好者热衷的项目。没有一台自己的智能小车怎么好意思说自己是一个电子发烧友呢？
我是专为Raspberry Pi 3 Model B+设计的智能车开发配件包，包括RPi 3B+，AlphaBot2-Base基板，AlphaBot2-Pi适配板和摄像头等功能模块。
我功能齐全，可以实现避障、循迹、蓝牙/红外/WiFi遥控和视频监控等应用 。
我不仅结构稳定，集成度高，而且还不用复杂的组装以及繁琐的接线。
选择我，再配合微雪提供的开源代码和学习教程，让你快速入门智能小车的设计开发。
【Raspberry Pi 3 Model B+】
硬件方面，我的参数如下：
-
BCM2837B0
-
64位的1.4GHz四核ARM Cortex-A53
-
1GB内存
-
千兆以太网 (最大吞吐量300Mbps)
-
IEEE 802.11.b/g/n/ac 双频2.4GHz/5GHz无线网卡
-
低功耗蓝牙4.2 (BLE)
-
PoE接口 (可接PoE HAT)
-
HDMI接口
-
USB 2.0接口 x 4
-
MicroSD 卡插槽
-
3.5 mm 音频输出接口
-
40PIN GPIO接口
-
CSI摄像头接口
-
DSI显示接口
-
升级后的电源管理系统，以便使用更多耗电的外设（须用5V/2.5A以上的电源供电）
软件方面，相比1代B+，我支持更多操作系统，如Windows 10 —— 微软为物联网研发的专用版，完全免费。
【智能车扩展板】
AlphaBot2-Pi适配板：
-
板载LM2596稳压芯片，可给树莓派提供稳定的5V电压
-
板载TLC1543 AD采集芯片，方便树莓派接入模拟传感器
-
板载PCA9685舵机控制芯片，控制舵机不抖动、更稳定
-
板载CP2102，方便通过串口端口控制树莓派
AlphaBot2-Base基板：
-
板载AlphaBot2控制接口，可接入Raspberry Pi适配板或Arduino适配板
-
板载五路模拟输出红外传感器，结合PID控制算法，循迹更稳定
-
板载循迹、避障等多种模块，无需繁琐杂乱的杜邦接线
-
板载TB6612FNG双H桥电机驱动芯片，相对L298P高效，体积小，不发热
-
板载N20微型减速电机，金属齿轮，噪声低，精度高
-
板载酷炫彩灯

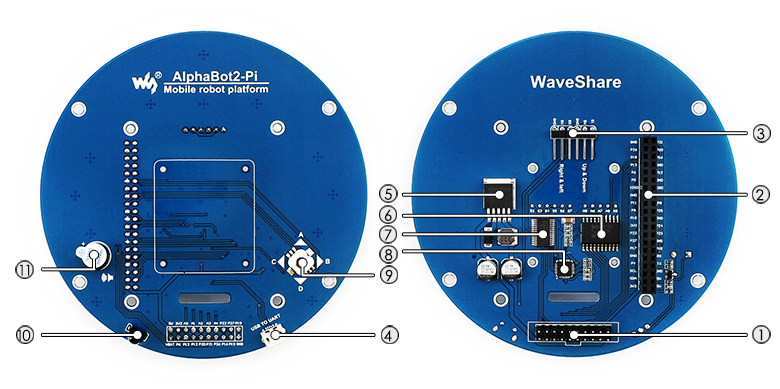

AlphaBot2-Pi资源图
![]()
[ 接口简介 ]
-
AlphaBot2-Base控制接口
方便接入AlphaBot2-Base基板
-
树莓派连接口
方便接入树莓派
-
舵机接口
-
USB TO UART接口
方便通过串口控制树莓派
|
[ 器件说明 ]
-
LM2596
5V电源稳压芯片
-
TLC1543
10位AD采集芯片，方便树莓派接入模拟传感器
-
PCA9685
舵机控制芯片，控制舵机不抖动，更稳定
-
CP2102
USB转串口芯片
-
五向摇杆
-
红外接收头
-
蜂鸣器
|
AlphaBot2-Base资源图
![]()
[ 接口/器件简介 ]
-
AlphaBot2-Base控制接口
方便接入AlphaBot2各种适配板
-
超声波模块接口
-
避障信号灯
-
万向轮
-
ST188
反射式红外光电传感器，用于避障
-
ITR20001/T
反射式红外光电传感器，用于循迹
-
电位器
调节避障感应距离
-
TB6612FNG
双H桥电机驱动芯片
|
-
LM393
电压比较器
-
N20微型减速电机
减速比1:30,6V/600转
-
橡胶轮
直径42MM，宽19MM
-
电源开关
-
14500电池座
-
WS2812B
全彩RGB LED灯
-
电源指示灯
|
Raspberry Pi 3 Model B+资源简介
AlphaBot2-Pi3 B+解析图
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
实例演示
![]()
AlphaBot2智能车循迹
![]()
AlphaBot2-Pi3 B+智能车避障
![]()
AlphaBot2-Pi3 B+彩灯遥控
![]()
AlphaBot2-Pi3 B+视频遥控
![]()
AlphaBot2-Pi3 B+蓝牙控制
扩展板图示
![树莓派3代B AlphaBot2-Pi正面图]()
AlphaBot2-Pi正面图
![树莓派3代B智能车 AlphaBot2-Pi背面图]()
AlphaBot2-Pi背面图
![树莓派3代B Arduino 智能车 AlphaBot正面图]()

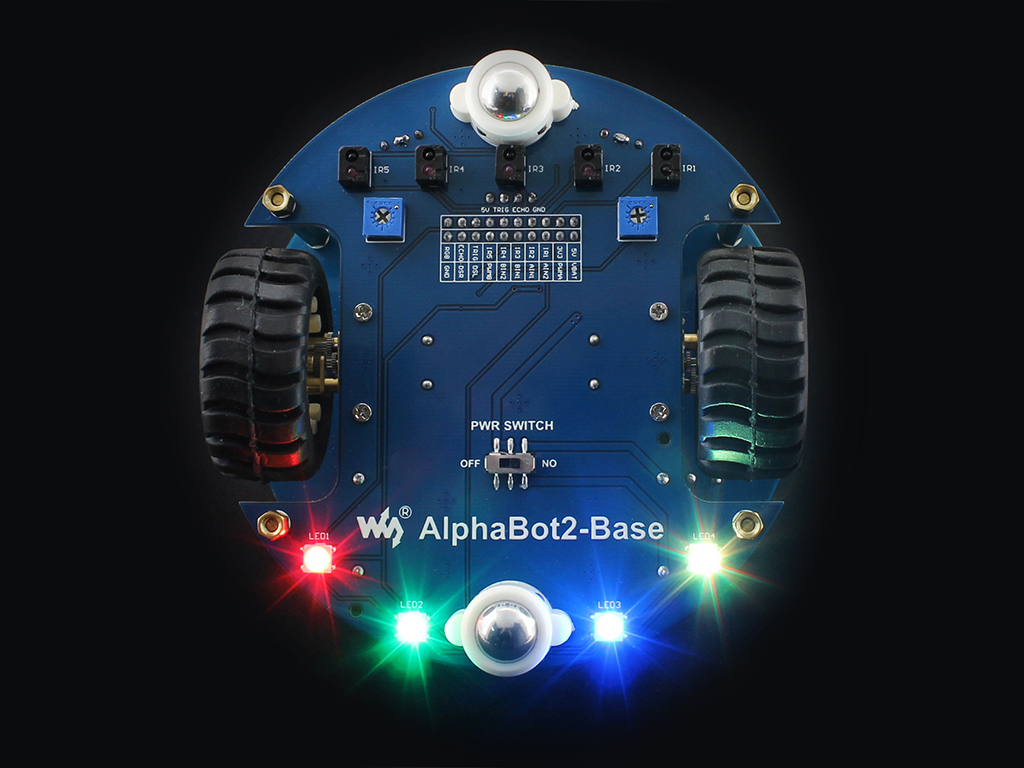

AlphaBot2-Base正面图
![树莓派3代B Arduino 智能车 AlphaBot正面图]()
AlphaBot2-Base背面图
![树莓派3代B智能车 AlphaBot2-Pi正视图]()
AlphaBot2-Pi3 B+智能车正视图
![树莓派3代B智能车 AlphaBot2-Pi斜视图]()
AlphaBot2-Pi3 B+智能车拆解图
![树莓派3代B智能车 AlphaBot斜视图]()

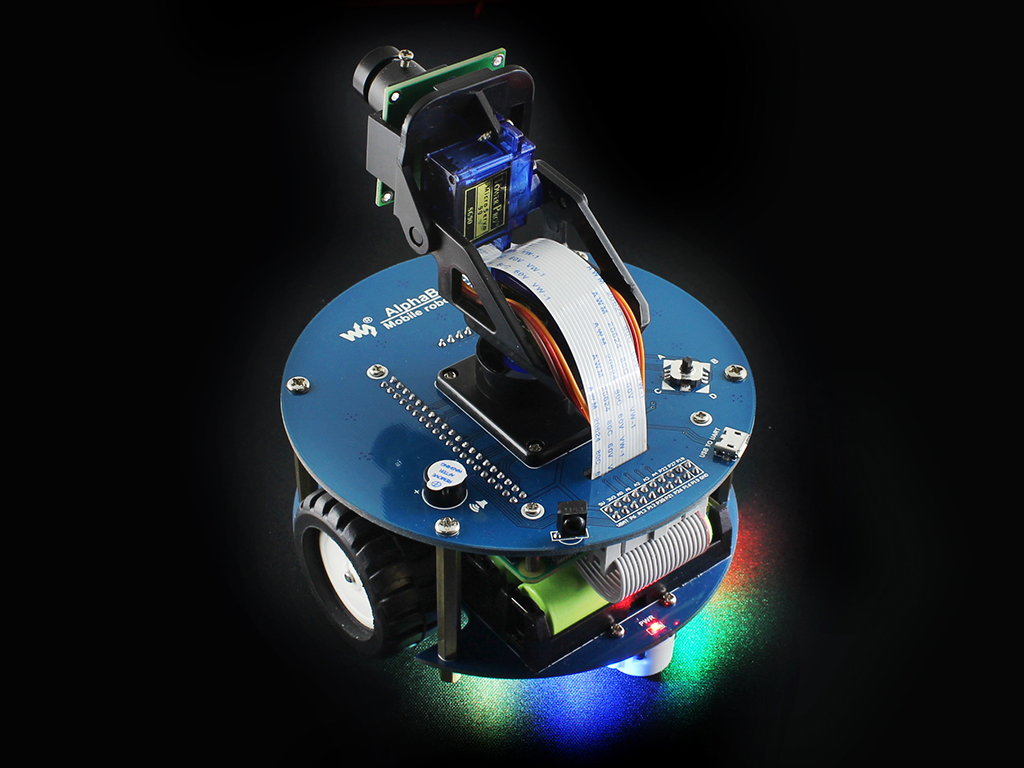

AlphaBot2-Pi3 B+智能车斜视图
![树莓派3代B智能车 AlphaBot斜视图]()
AlphaBot2-Pi3 B+智能车斜视图
![树莓派3代B智能车 AlphaBot斜视图]()
AlphaBot2-Pi3 B+智能车后视图
![树莓派3代B智能车 AlphaBot底视图]()
AlphaBot2-Pi3 B+智能车底视图
产品选型
| 配置 |
AlphaBot2-套餐/配件包 |
| 配件 |
说明 |
Ar 配件包 |
Ar |
Pi 配件包 |
Pi3 B+ |
micro:bit 配件包 |
micro:bit V2 |
| Raspberry Pi 3 Model B+ |
树莓派3代B+ |
|
|
|
√ |
|
|
| AlphaBot2-Pi适配板 |
适配板，可接入RPi3 B |
|
|
√ |
√ |
|
|
| R3 PLUS |
Arduino兼容板 增强板 |
|
√ |
|
|
|
|
| AlphaBot2-Ar |
适配板，可接入Arduino |
√ |
√ |
|
|
|
|
| Dual-mode Bluetooth |
双模蓝牙模块 |
|
√ |
|
|
|
|
| micro:bit V2 |
micro:bit V2主控板 |
|
|
|
|
|
√ |
| AlphaBot2 for micro:bit |
适配板，可接入micro:bit |
|
|
|
|
√ |
√ |
| AlphaBot2-Base基板 |
电机驱动、避障、循迹等 |
√ |
√ |
√ |
√ |
√ |
√ |
| 超声波传感器 |
超声波避障、测距 |
√ |
√ |
|
|
√ |
√ |
| 红外遥控器 |
红外遥控小车 |
√ |
√ |
√ |
√ |
|
|
| RPi Camera (B) |
树莓派摄像头，可调焦 |
|
|
√ |
√ |
|
|
| SG90舵机及云台 |
舵机，控制摄像头转动 |
|
|
√ |
√ |
|
|
| Micro SD Card 16GB |
Class10 16GB Micro SD卡 |
|
|
√ |
√ |
|
|
| 5V 3A电源 |
电源 美规 5V 3A Micro |
|
|
√ |
√ |
|
|
【说明】
1、超声波传感器由于结构原因不能接到AlphaBot2-Pi / Pi3 B+套餐
产品认证
基板尺寸图
![树莓派3代B Arduino 智能车 AlphaBot尺寸图]()
详细配置
AlphaBot2-Pi3 B+套餐配置
-
Raspberry Pi 3 Model B+ x1
-
AlphaBot2-Pi(适配板) x1
-
AlphaBot2-Base(基板) x1
-
RPi Camera (B) x1
-
14500电池 2PCS x1
-
电池充电器 x1
-
Micro SD Card 16GB x1
-
电源 美规 5V 3A Micro x1
-
SG90舵机 x2
-
两自由度云台组件 x1
-
红外遥控器 x1
-
FC-20P 延长线 8cm x1
-
USB线 type A公口 转 micro公口 x1
-
15PIN FFC线 25cm x1
-
AlphaBot2-Pi螺丝铜柱包 x1
-
读卡器 x1
(免费赠送)
-
螺丝刀 x1
(免费赠送)
