智能车 机器人 Arduino AlphaBot2 智能车配件包

基于Arduino开发设计 采用R3 PLUS 可以实现循迹、避障、超声波测距、红外遥控和蓝牙控制等应用
价格
原价
型号
AlphaBot2-Ar配件包
SKU
12842
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

产品简介

【自我介绍】
智能小车从来都是电子爱好者热衷的项目。没有一台自己的智能小车怎么好意思说自己是一个电子发烧友呢?
我专为Arduino设计的智能车开发配件包,包括AlphaBot2-Base基板,AlphaBot2-Ar适配板和超声波传感器等功能模块。
我功能齐全,可以实现循迹、避障、超声波测距、红外遥控等应用 。
我不仅结构稳定,集成度高,而且还不用复杂的组装以及繁琐的接线。
选择我,再配合微雪提供的开源代码和学习教程,让你快速入门智能小车的设计开发。

【智能车扩展板】
AlphaBot2-Ar适配板:
  • 板载Arduino接口,可接入Arduino 控制主板
  • 板载0.96寸128x64分辨率黄蓝双色块OLED
  • 板载TLC2543 AD采集芯片和PC8574 I/O扩展芯片,解决管脚不够用问题
  • 板载Xbee接口,方便接入蓝牙双模模块
AlphaBot2-Base基板:
  • 板载AlphaBot2控制接口,可接入Raspberry Pi适配板或Arduino适配板
  • 板载五路模拟输出红外传感器,结合PID控制算法,循迹更稳定
  • 板载循迹、避障等多种模块,无需繁琐杂乱的杜邦接线
  • 板载TB6612FNG双H桥电机驱动芯片,相对L298P高效,体积小,不发热
  • 板载N20微型减速电机,金属齿轮,噪声低,精度高
  • 板载酷炫彩灯

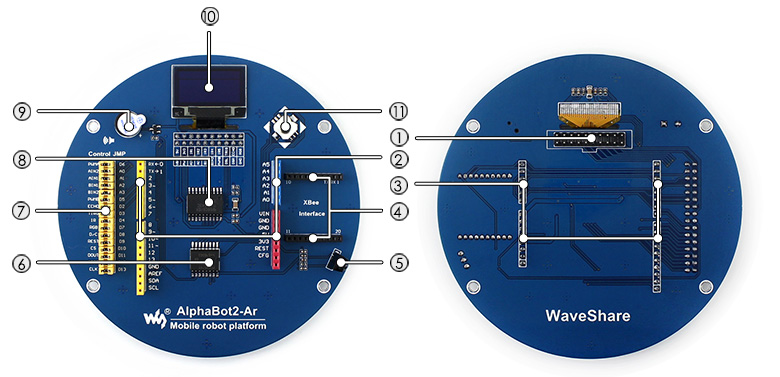

AlphaBot2-Ar资源图

    [ 接口简介 ]

  1. AlphaBot2-Base控制接口
    方便接入Alphabot2-Base基板
  2. Arduino扩展接口
    方便接口Arduino扩展板
  3. Arduino连接口
    方便接入Arduino控制板
  4. Xbee接口
    方便接入蓝牙双模模块,蓝牙遥控小车

    [ 器件/跳线说明 ]

  1. 红外接收头
  2. PC8574
    I/O扩展芯片,I2C接口
  3. Arduino外设跳线
  4. TLC2543
    12位AD采集芯片
  5. 蜂鸣器
  6. 0.96寸OLED
    驱动芯片为SSD1306,128×64分辨率
  7. 五向摇杆

AlphaBot2-Base资源图

    [ 接口/器件简介 ]

  1. AlphaBot2-Base控制接口
    方便接入AlphaBot2各种适配板
  2. 超声波模块接口
  3. 避障信号灯
  4. 万向轮
  5. ST188
    反射式红外光电传感器,用于避障
  6. ITR20001/T
    反射式红外光电传感器,用于循迹
  7. 电位器
    调节避障感应距离
  8. TB6612FNG
    双H桥电机驱动芯片


  1. LM393
    电压比较器
  2. N20微型减速电机
    减速比1:30,6V/600转
  3. 橡胶轮
    直径42MM,宽19MM
  4. 电源开关
  5. 14500电池座
  6. WS2812B
    全彩RGB LED灯
  7. 电源指示灯

AlphaBot2解析图

树莓派 3代B Arduino 智能车 AlphaBot
树莓派 3代B Arduino 智能车 AlphaBot
树莓派 3代B Arduino 智能车 AlphaBot
树莓派 3代B Arduino 智能车 AlphaBot
树莓派 3代B Arduino 智能车 AlphaBot
树莓派 3代B Arduino 智能车 AlphaBot
树莓派 3代B Arduino 智能车 AlphaBot

实例演示


AlphaBot2智能车循迹

AlphaBot2-Ar智能循迹

AlphaBot2-Ar智能车避障

AlphaBot2-Ar智能车蓝牙控制
AlphaBot2-Ar配件包 需要另外购买 Dual-mode Bluetooth 才能进行上图的蓝牙控制实验

产品认证

产品选型

配置 AlphaBot2-套餐/配件包
配件 说明 Ar 配件包 Ar Pi 配件包 Pi3 B+ micro:bit 配件包 micro:bit V2
Raspberry Pi 3 Model B+ 树莓派3代B+
AlphaBot2-Pi适配板 适配板,可接入RPi3 B
R3 PLUS Arduino兼容板 增强板
AlphaBot2-Ar 适配板,可接入Arduino
Dual-mode Bluetooth 双模蓝牙模块
micro:bit V2 micro:bit V2主控板
AlphaBot2 for micro:bit 适配板,可接入micro:bit
AlphaBot2-Base基板 电机驱动、避障、循迹等
超声波传感器 超声波避障、测距
红外遥控器 红外遥控小车
RPi Camera (B)  树莓派摄像头,可调焦
SG90舵机及云台 舵机,控制摄像头转动
Micro SD Card 32GB Class10 32GB Micro SD卡
5V 3A电源 电源 美规 5V 3A Micro
【说明】
1、超声波传感器由于结构原因不能接到AlphaBot2-Pi / Pi3 B+套餐

扩展图示

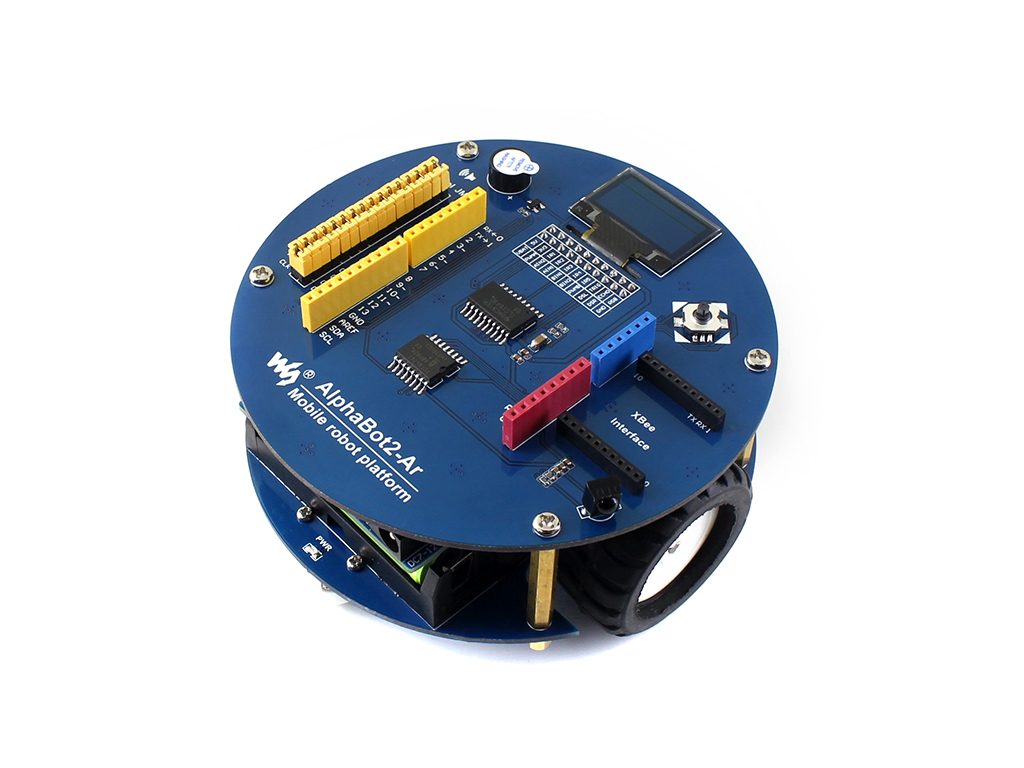

Arduino 智能车 AlphaBot2-Ar正面图
AlphaBot2-Ar正面
Arduino 智能车 AlphaBot2-Ar背面图
AlphaBot2-Ar背面
Arduino 智能车 AlphaBot2-Base正面图
AlphaBot2-Base正面
Arduino 智能车 AlphaBot2-Base背面图
AlphaBot2-Base背面
AlphaBot2-Ar智能车斜视图
AlphaBot2-Ar智能车斜视图
AlphaBot2-Ar智能车斜视图
AlphaBot2-Ar智能车斜视图
AlphaBot2-Ar智能车正视图
AlphaBot2-Ar智能车正视图
AlphaBot2-Ar智能车后视图
AlphaBot2-Ar智能车后视图
AlphaBot2-Ar智能车背面
AlphaBot2-Ar智能车背面
Arduino 智能车 AlphaBot正面图
AlphaBot2-Ar智能车背面
Arduino 智能车 AlphaBot2-Ar智能车侧视图
AlphaBot2-Ar智能车侧视图
树莓派3代B Arduino 智能车 AlphaBot正面图
AlphaBot2-Ar智能车拆解图
特别注意:
· 以上图片仅供功能展示用,套餐配送以下文详细配置为准。

基板尺寸图

树莓派3代B Arduino 智能车 AlphaBot尺寸图

产品资料

路径: www.waveshare.net/wiki/R3_PLUS
            www.waveshare.net/wiki/AlphaBot2

配置清单

AlphaBot2-Ar配件包配置

  1. AlphaBot2-Ar(适配板) x1
  2. AlphaBot2-Base(基板) x1
  3. 超声波传感器 x1
  4. 14500电池 2PCS x1
  5. 电池充电器 x1
  6. 红外遥控器 x1
  7. FC-20P 延长线 8cm x1
  8. USB线 type A公口 转 micro公口 x1
  9. AlphaBot2-Ar螺丝铜柱包 x1
  10. 螺丝刀 x1(免费赠送)
1
2
3Ultrasonic-sensors
4
5
6
7
8
9
10
