树莓派5 PCIe转M.2带PoE扩展板 基于PI5设计支持NVMe协议M.2接口硬盘 高速读写

支持 IEEE 802.3af/at 网络标准，HAT+标准，兼容 2230/2242 尺寸的 M.2 硬盘
价格
原价
型号
PoE M.2 HAT+
SKU
28411
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 关联商品

树莓派5 PCIe转M.2带PoE扩展板 基于PI5设计支持NVMe协议M.2接口硬盘 高速读写

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

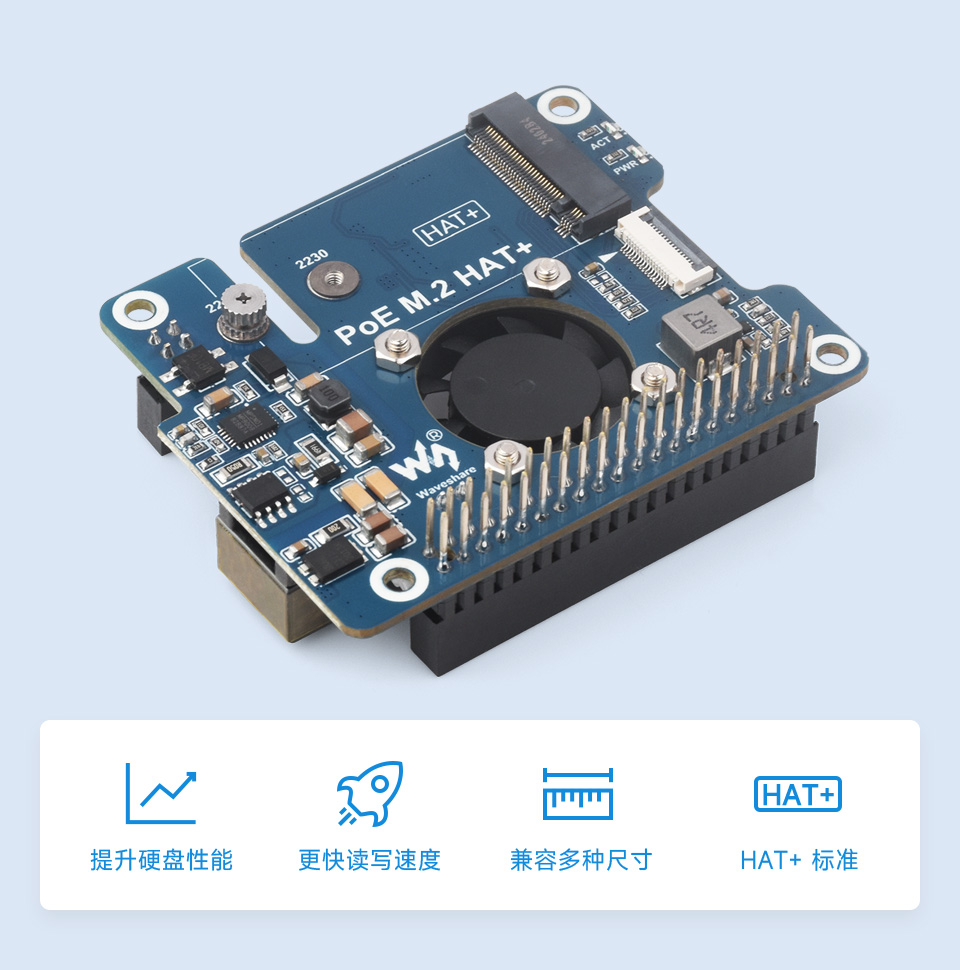

PCIe 转 M.2 带 PoE 扩展板

适用于树莓派 5，支持 IEEE 802.3af/at 网络标准

NVMe 协议 M.2 接口硬盘，高速读写

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热蓝底主图

产品参数

PoE 电源输入 37V ~ 57V 直流输入
电源输出 GPIO 排针：5V 4.5A (MAX)
2P 排针：12V 2A (MAX)
产品尺寸 56.5 × 70.0 mm
网络标准 支持 IEEE 802.3af/at PoE

产品参数对比

PoE M.2 HAT+ PoE M.2 HAT+ (B) PoE M.2 HAT+ (C)
PoE 电源输入 37V ~ 57V 直流输入
电源输出 GPIO 排针：5V 4.5A (MAX)
2P 排针：12V 2A (MAX) 		GPIO 排针：5V 5A (MAX)
网络标准 IEEE 802.3af/at PoE
PoE 变压器类型 绕线变压器 平面变压器
M.2 硬盘规格 2230 / 2242 2230 / 2242 / 2260 / 2280 2230 / 2242
M.2 支持协议 Gen2/3
是否支持树莓派
原装 Pi 5 散热器 		否 (产品自带风扇和散热片) 是 是
是否支持从 SSD 启动 是
尺寸 56.5 × 70.0 (mm) 56.0 × 85.0 (mm) 56.5 × 66.0 (mm)

新升级 HAT+ 标准

产品遵循 HAT+ 标准，支持 Raspberry Pi 软件/固件自动检测

———————— HAT+ 是什么？————————

Raspberry Pi 基于原有的 HAT 标准，推出的一个新的标准

兼容 Raspberry Pi 40PIN GPIO 接口，即插即用

集成 EEPROM 存储芯片，自动加载板卡配置，简化开发流程

尺寸标准化，使得与树莓派尺寸高度契合

支持 Raspberry Pi 40PIN GPIO 接口供电

升级树莓派 焕发新活力

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热，适用的硬盘接口，包括M key和B&M Key

本产品不含 树莓派 5 主板 ，详细配置请参考配置清单

适用硬盘接口

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热，适用的硬盘接口，包括M key和B&M Key

注意：仅支持 NVMe 硬盘协议

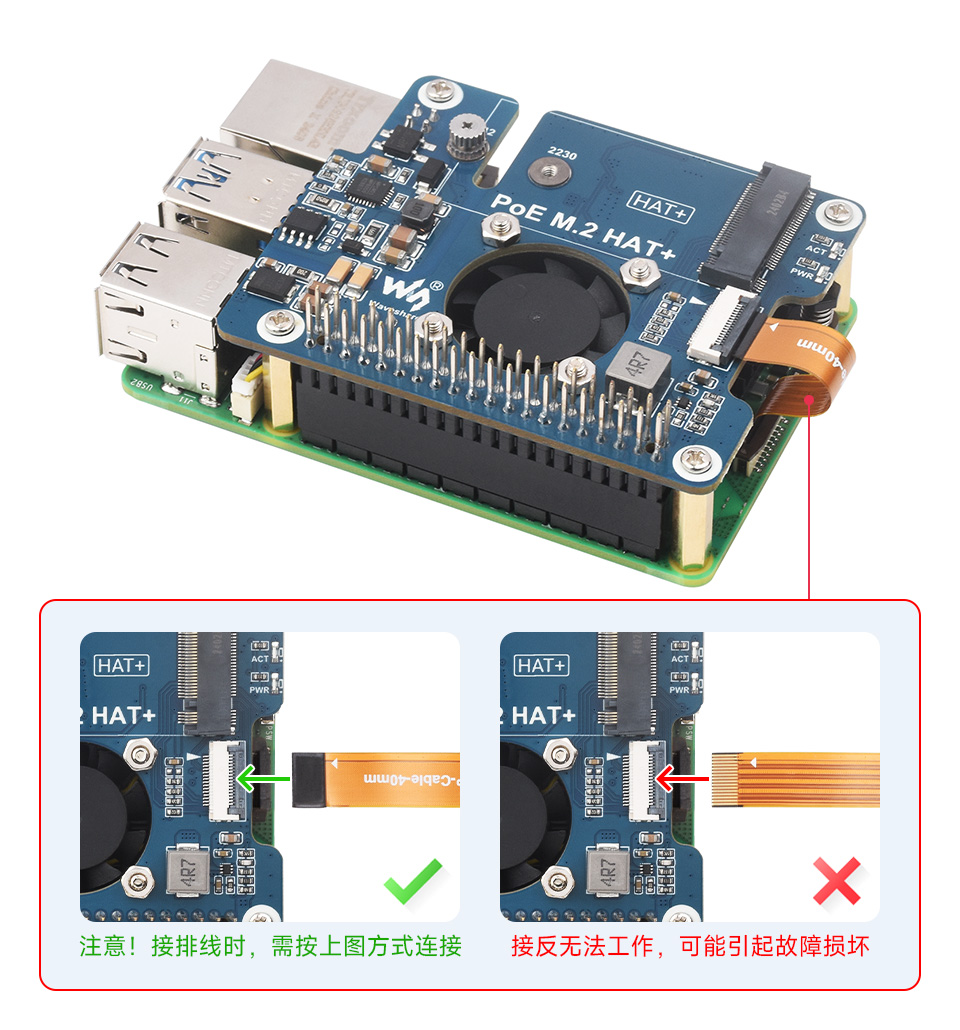

适用于 Raspberry Pi 5

可通过 16PIN 排线接入 PI5
基于 Raspberry Pi 40PIN GPIO 接口设计，
顶部引出排针，方便接入其他树莓派扩展板

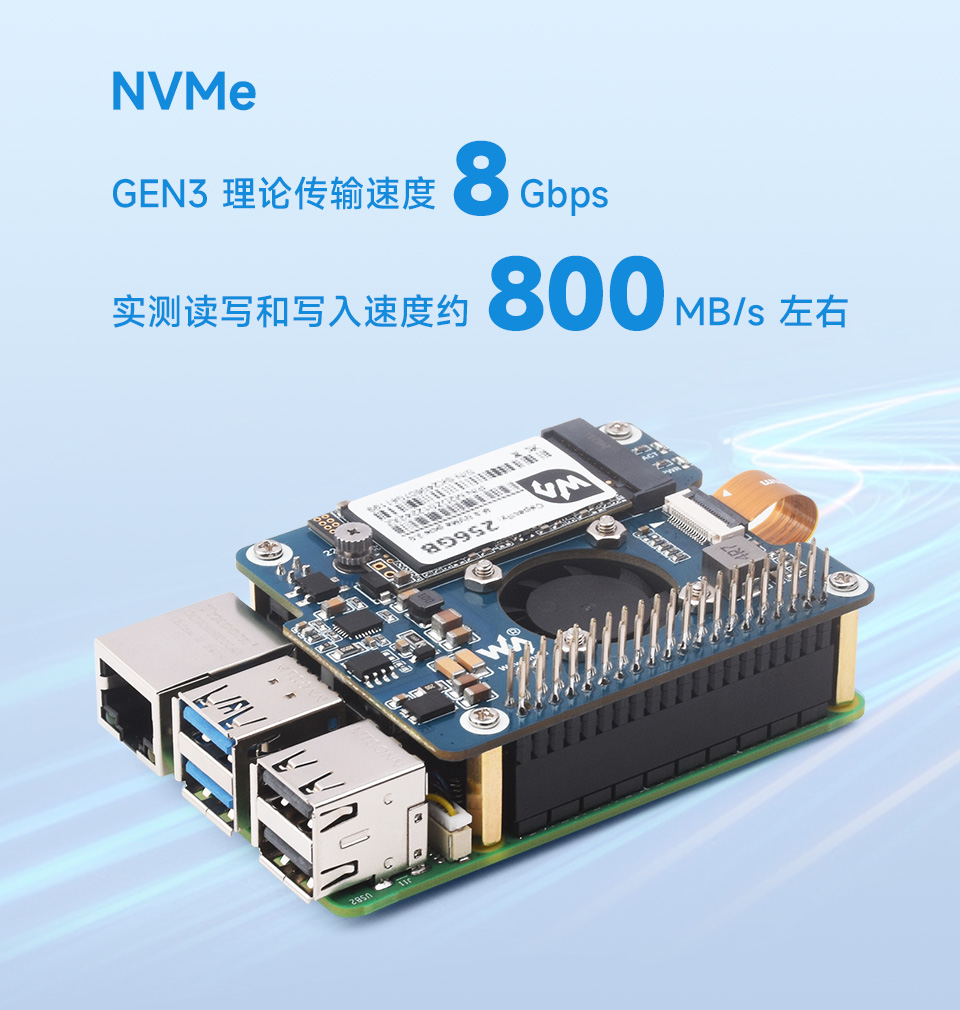

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热和树莓派5主板以及SSD 硬盘使用展示，NVMe GEN3 8Gbps传输速度介绍

本产品不含 树莓派 5 主板 ，详细配置请参考配置清单

板载双 LED 指示灯

设备工作状态一目了然

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热，适用的硬盘接口，包括M key和B&M Key

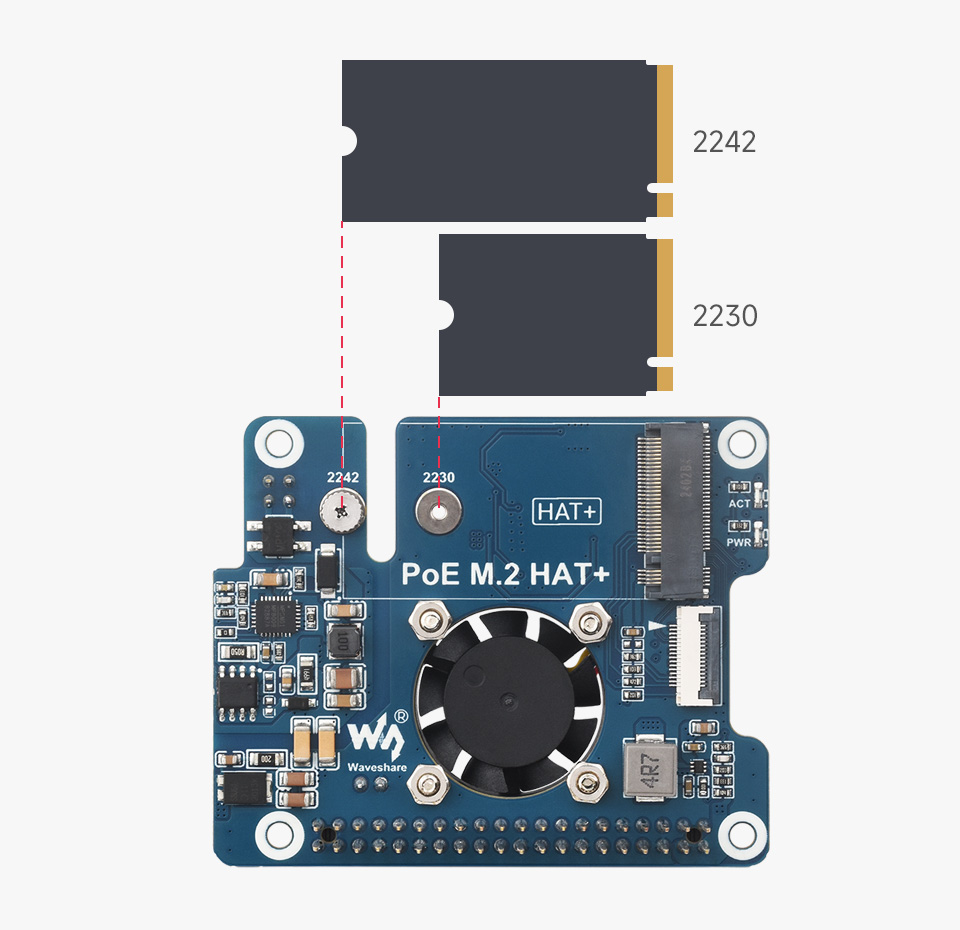

支持 NVMe 硬盘协议

兼容 2230 / 2242 尺寸的 M.2 硬盘
支持 Gen2 和 Gen3 模式
支持从 SSD 启动 PI5

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热，适用的硬盘接口，包括M key和B&M Key

支持 PoE 以太网供电

只需一根网线接入 PoE 设备即可让树莓派实现联网和供电

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热，适用的硬盘接口，包括M key和B&M Key

本产品不含 树莓派 5 主板 及 网线 ，详细配置请参考配置清单

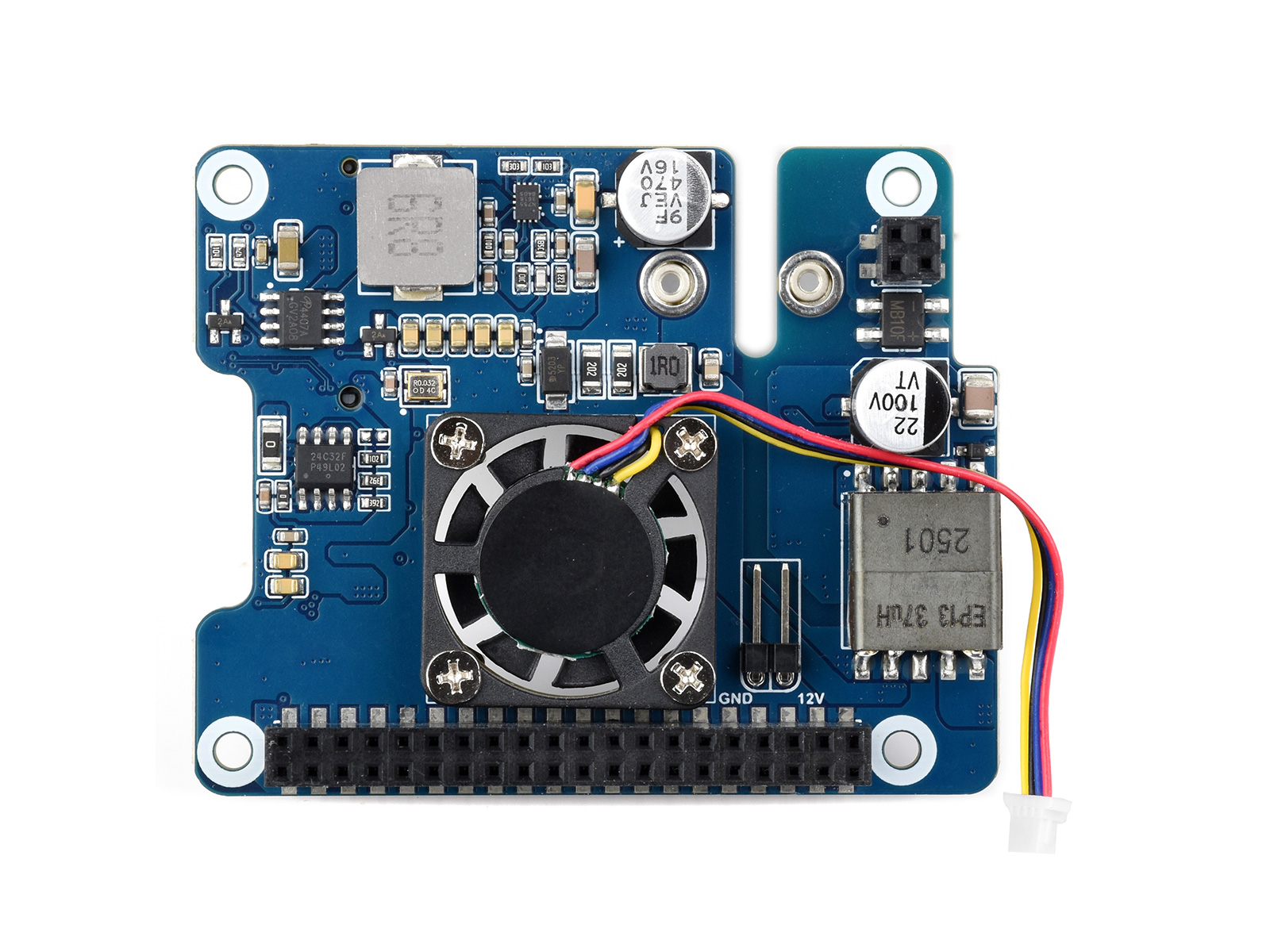

板载供电接口

板载 5V 和 12V 排针接口，5V 接口总功率可高达 4.5A 输出能力 (12V 和
5V 输出总功率不超过 25W)，满足树莓派供电的同时还能给额外设备供电

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热，适用的硬盘接口，包括M key和B&M Key

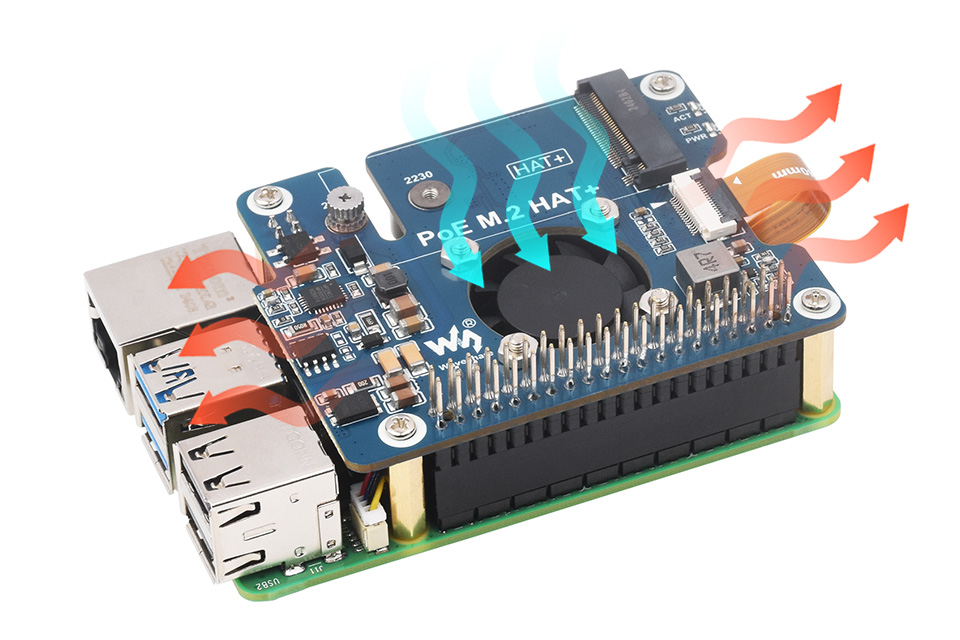

板载主动散热风扇

加速散热降温，主板运行更稳定

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热，适用的硬盘接口，包括M key和B&M Key

本产品不含 树莓派 5 主板 ，详细配置请参考配置清单

安装介绍

在树莓派表面贴上导热贴，再安装金属散热片，然后组合扩展板即可

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热，适用的硬盘接口，包括M key和B&M Key

本产品不含 树莓派 5 主板 ，详细配置请参考配置清单

产品尺寸

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热产品尺寸

PCIe 选型表

产品型号 扩展接口 PCIe 版本 连接方式 电源监控 特点
树莓派 CM4 扩展板 CM4 NANO A板
PCIe TO M.2 Board (D)		 M.2_M_KEY PCIe ×1 Gen2/3 顶部 NVMe、2280
PCIe TO 2-CH M.2 HAT+ (B) 示例图片
PCIe TO 2-CH M.2 HAT+ (B) 		M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ 双通道 NVMe、2280
PCIe TO 2-CH M.2 HAT+ Image
PCIe TO 2-CH M.2 HAT+ 		M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ 双通道 NVMe、2242
PCIe TO M.2 HAT+ Image
PCIe TO M.2 HAT+ 		M.2_M_KEY PCIe ×1 Gen2/3 HAT+ NVMe、2242
PCIe TO M.2 MINI Image
PCIe TO M.2 MINI 		M.2_M_KEY PCIe ×1 Gen2/3 顶部 NVMe、2242、体积小巧
PCIe TO M.2 Board (C) Image
PCIe TO M.2 Board (C) 		M.2_M_KEY PCIe ×1 Gen2/3 侧面 NVMe、2280、
侧面安装
PCIe TO Gigabit ETH Board (C) Image
PCIe TO Gigabit ETH Board (C) 		Gigabit ETH PCIe ×1 Gen2 侧面 千兆网口、侧面安装
PCIe TO M.2 HAT+ Image
PCIe TO M.2 USB HAT+ 		M.2_M_KEY、USB3.2 × 4 PCIe ×1 Gen2 顶部 NVMe、2280、扩展 USB3.2
PCIe TO 4G/5G M.2 USB3.2 HAT+ Image
PCIe TO 4G/5G M.2 USB3.2 HAT+ 		M.2_B_KEY、USB3.2 × 3 PCIe ×1 Gen2 HAT+ 支持 4G/5G 模组、
扩展 USB3.2
PCIe TO USB 3.2 Gen1 Board (C) Image
PCIe TO USB 3.2 Gen1 Board (C) 		USB3.2 × 4 PCIe ×1 Gen2 侧面 扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+ Image
PCIe TO USB 3.2 Gen1 HAT+ 		USB3.2 × 4 PCIe ×1 Gen2 HAT+ 扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+ Image
PCIe TO Gigabit ETH USB3.2 HAT+ 		USB3.2 × 3、
Gigabit ETH		 PCIe ×1 Gen2 HAT+ 扩展 USB3.2、
扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+ Image
PCIe TO MiniPCIe GbE USB3.2 HAT+ 		USB3.2 × 2、MiniPCIe、Gigabit ETH PCIe ×1 Gen2 HAT+ 扩展 4G 模组，
扩展 USB3.2 和千兆网口
RM520N-GL-5G-HAT-Plus
RM520N-GL 5G HAT+ 		M.2_B_KEY PCIe ×1 Gen2 HAT+ PCIE 直连 5G 模组、
多种 5G 模组选择
PoE-M.2-HAT-Plus
PoE M.2 HAT+ 		M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVMe、2242
PoE-M.2-HAT-Plus-B
PoE M.2 HAT+ (B) 		M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVMe、2280
PoE-M.2-HAT-Plu-Cs
PoE M.2 HAT+ (C) 		M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVMe、2242
PoE-M.2-E-KEY-HAT-Plus
PoE M.2 E KEY HAT+ 		M.2_E_KEY PCIe ×1 Gen2/3 HAT+ PoE、Wi-Fi、蓝牙、2230
PCIe-TO-ETH-M.2-HAT-Plus
PCIe TO ETH M.2 HAT+ 		M.2_M_KEY、
Gigabit ETH		 PCIe ×1 Gen2 HAT+ 千兆网口、NVMe、2280
PCIE-TO-M.2-E-KEY-HAT-Plus
PCIE TO M.2 E KEY HAT+ 		M.2_E_KEY PCIe ×1 Gen2/3 HAT+ Wi-Fi、BT、M.2_E_KEY、2230
PCIe-TO-MiniPCIe-HAT-plus
PCIE TO MiniPCIe HAT+ 		MiniPCIe PCIe ×1 Gen2 HAT+ Wi-Fi、BT、MiniPCIe
树莓派 CM4 扩展板 CM4 NANO A板
PCIe TO PCIe x1 Board (C)		 PCIe x1 PCIe ×1 Gen2/3 侧面 PCIe x1、x4、x8、x16
树莓派 CM4 扩展板 CM4 NANO A板
PCIe TO 2-CH PCIe HAT 		PCIe 16PIN x2 PCIe ×1 Gen2 HAT PCIe 接口扩展
树莓派 CM4 扩展板 CM4 NANO A板
PCIE TO 4-CH NVME Board (B) 		M.2_M_KEY × 4 PCIe ×1 Gen2 底部 4 通道 NVMe、2280、
板载供电

资料及服务

微雪资料及服务，微雪商标，微雪技术支持图标，微雪资料教程图标
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： www.waveshare.net/wiki/PoE_M.2_HAT+

配置清单

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热产品尺寸

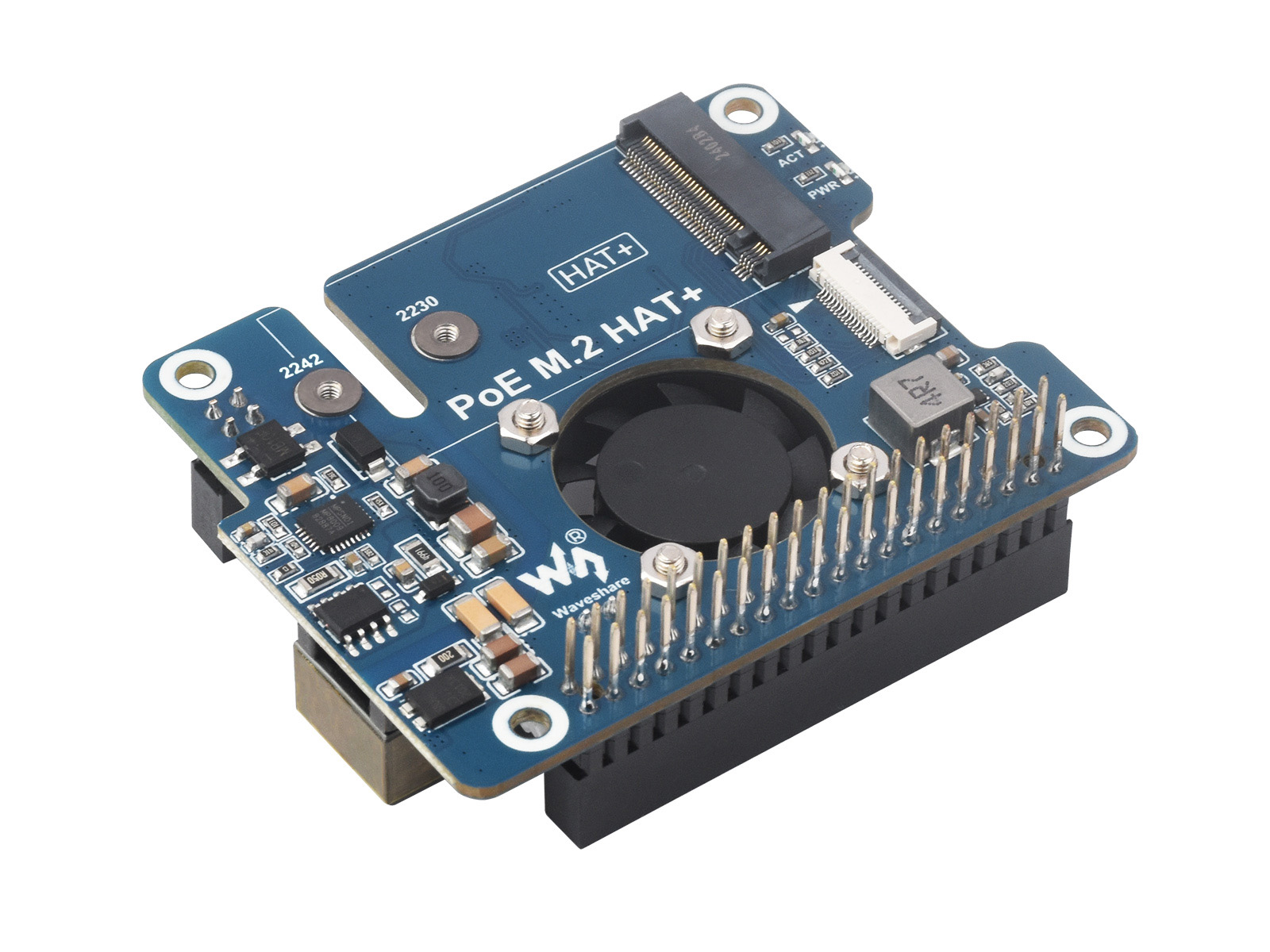

  1. PCIe 转 M.2 扩展板 × 1
  2. 铝合金散热器 × 1
  3. 16P-Cable-40mm × 1
  1. 导热贴 (3pcs) × 1
  2. 螺丝包 × 1
