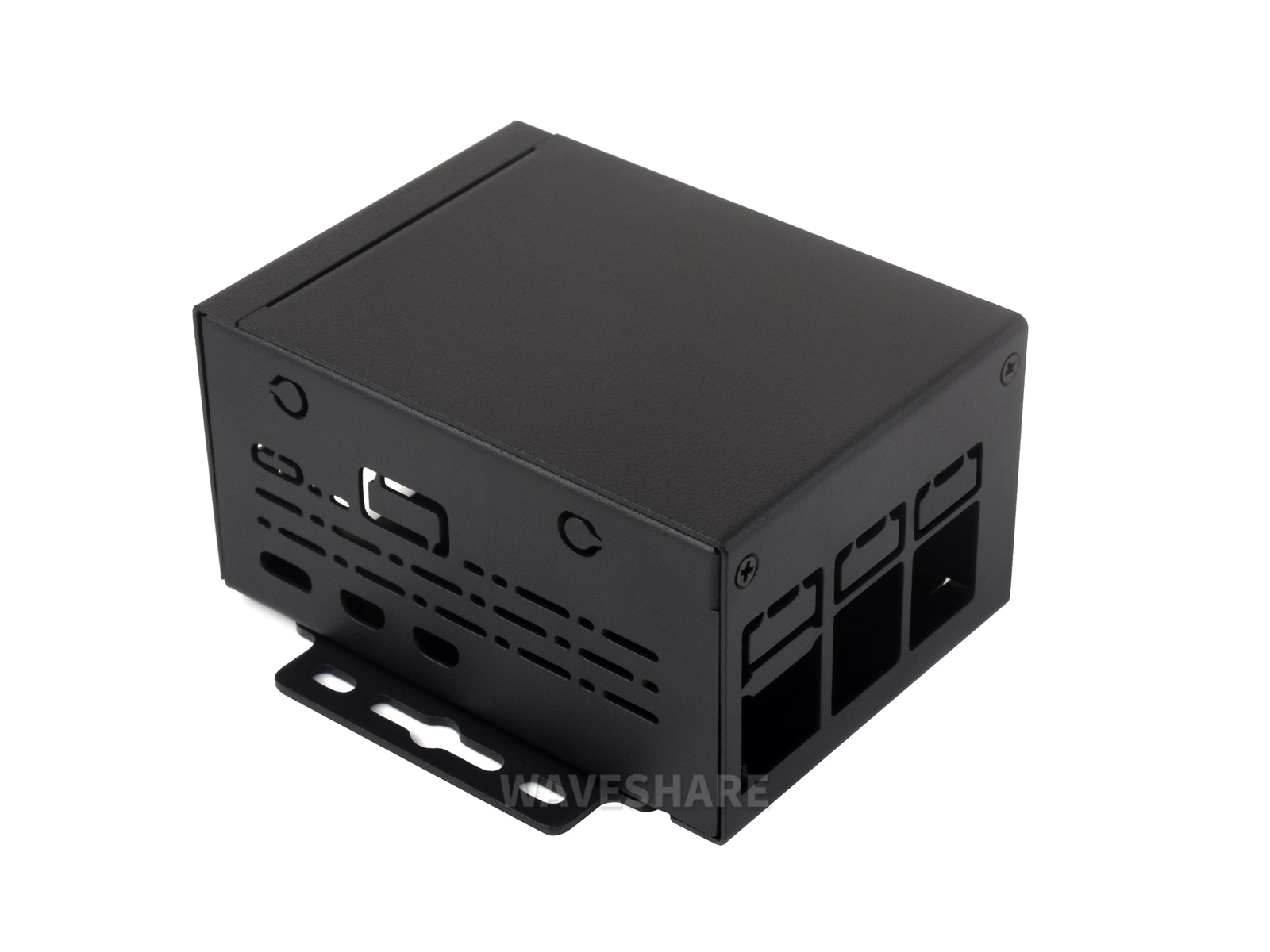

树莓派 5 工业级金属外壳
专为树莓派 5 设计，支持导轨和壁挂，空间大，可适配多款扩展板
本产品为外壳，不含树莓派和 PCIe 扩展模块，详细配置请见配置清单
不甘平凡，有“容”乃大
专为树莓派 5 打造，金属钣金工艺设计，简洁平凡的外观
但内部容量大，可兼容树莓派 5 大部分模块配件
| 类型 | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| 散热器 |  官方散热风扇 |
 Pi5-Active-Cooler-A |
 ICE Tower Fan V2 for Pi5 |
 Pi5-Active-Cooler-C |
| 扩展板 |  PoE HAT (G) |
 PoE HAT (F) |
 Raspberry Pi M.2 HAT+ |
 PCIe TO M.2 HAT+ |
 PCIe TO 2-CH M.2 HAT+ |
 PCIe TO 2-CH M.2 HAT+ (B) |
 PCIe TO M.2 Board (D) |
 PCIe TO M.2 MINI |
|
 PCIe TO USB 3.2 Gen1 HAT+ |
 PCIe TO 4G/5G M.2 USB3.2 HAT+ |
 PCIe TO MiniPCIe GbE USB3.2 HAT+ |
 PCIe TO Gigabit ETH USB3.2 HAT+ |
|

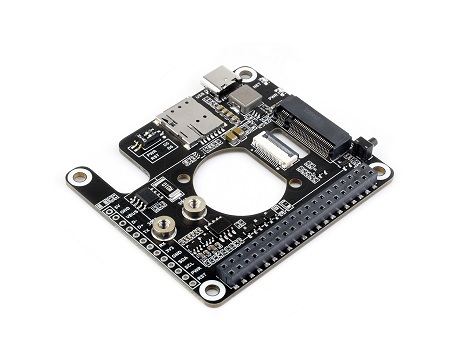

 PCIe TO 5G HAT+ |
 PoE M.2 HAT+ |
PCIe TO ETH M.2 HAT+ (未上架) |
更多... | |
| 说明 | 上表仅列举部分实测支持的外设模块，实际可兼容更多模块。 | |||

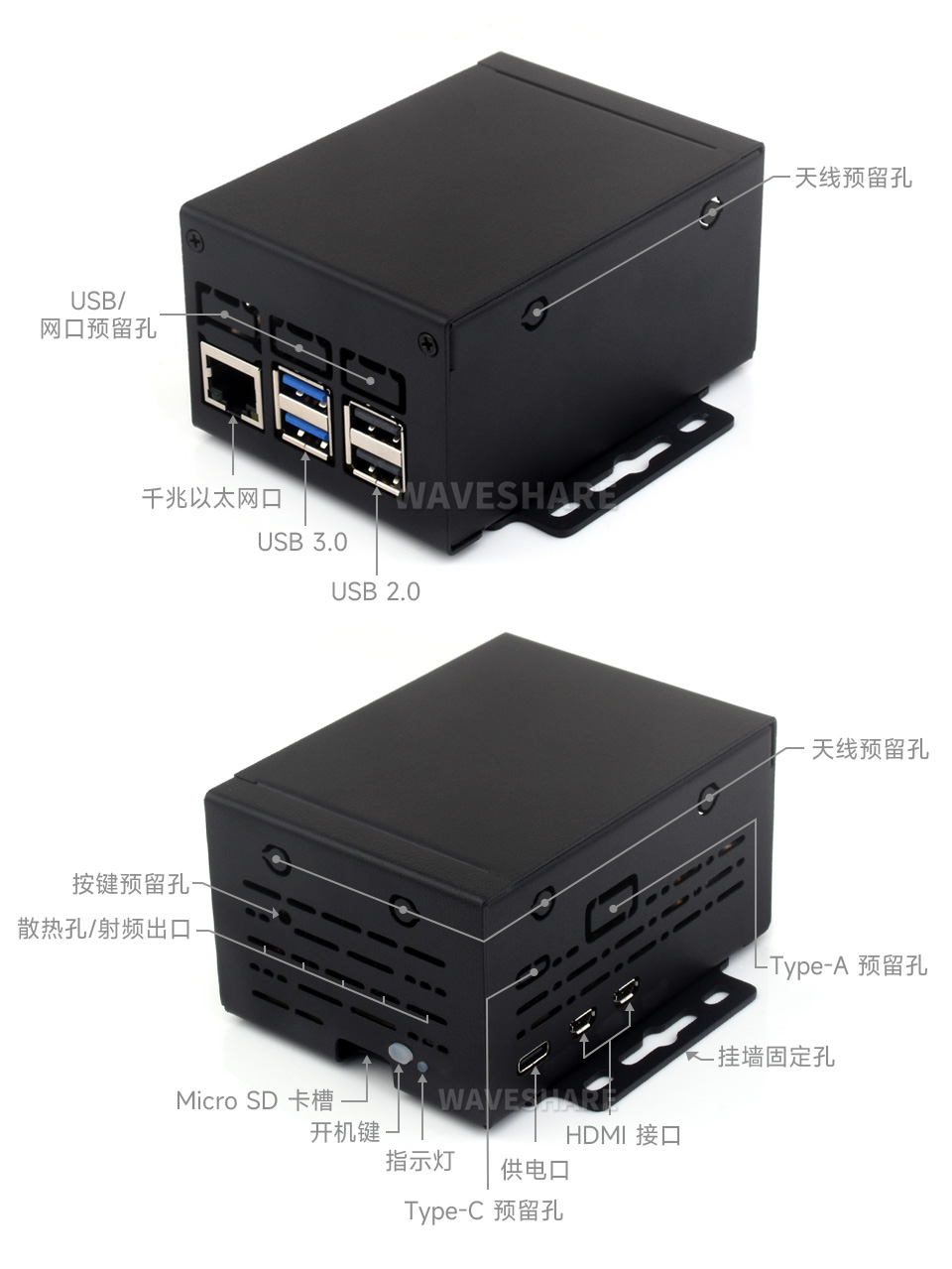

巧妙的孔位设计

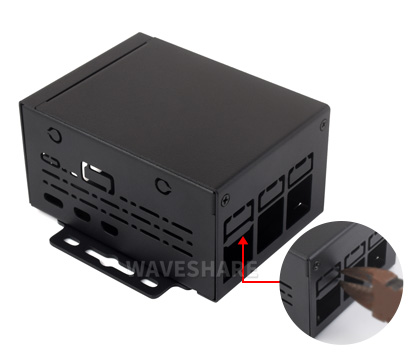

外壳开孔契合树莓派 5 接口，设计了可拆卸的预留孔，还兼顾了树莓派 WiFi 和蓝牙通信，减少信号衰减
说明：预留孔为可拆卸挡板设计，用户可根据外接扩展板的需要，用尖嘴钳剪开使用。

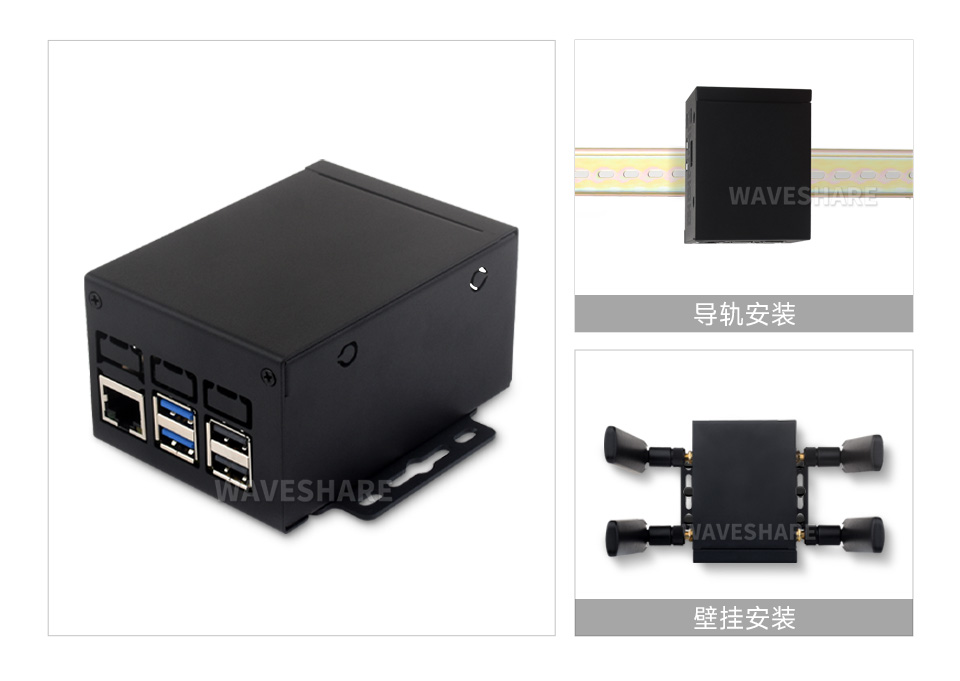

支持壁挂和导轨安装
支持导轨和壁挂安装，工业安装使用更灵活

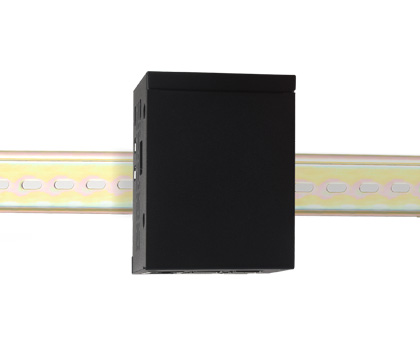

带导轨卡扣，支持 35mm 标准导轨

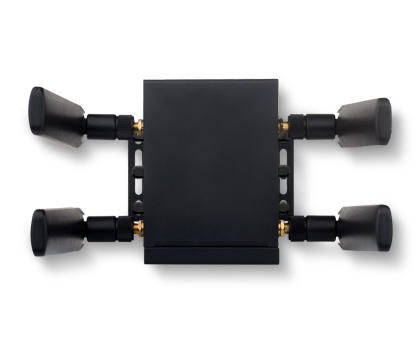

壁挂安装
接入扩展模块部分示例图

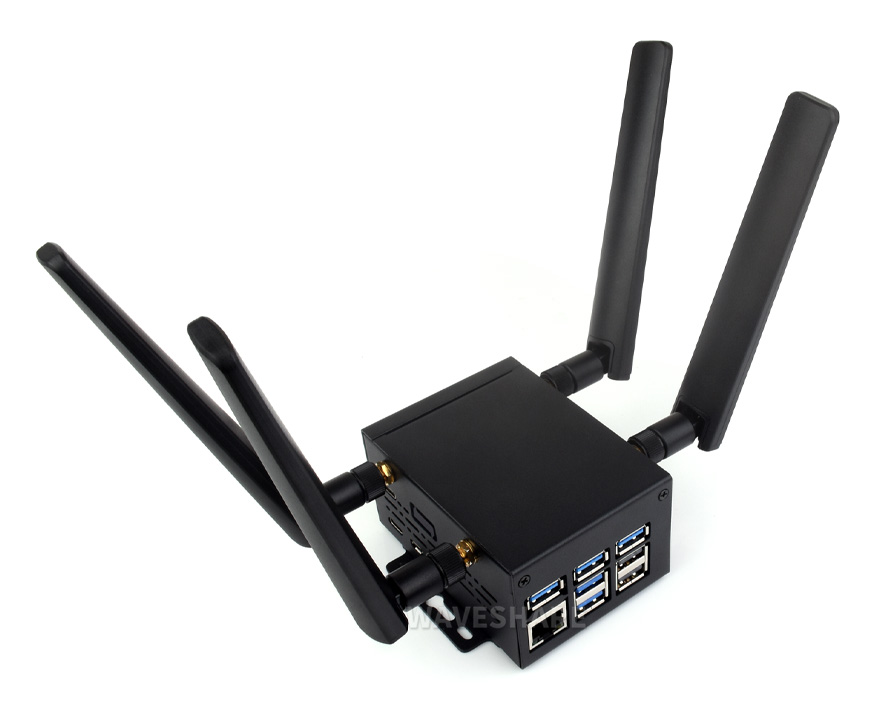

接入 PCIe TO 4G/5G M.2 USB3.2 HAT+ 效果图（外置天线须另配）
接入 PCIe TO MiniPCIe GbE USB3.2 HAT+效果图（外置天线须另配）
接入 PCIe TO Gigabit ETH USB3.2 HAT+ 效果图
本产品为外壳，不含树莓派和 PCIe 扩展模块，详细配置请见配置清单
树莓派 5 组装说明

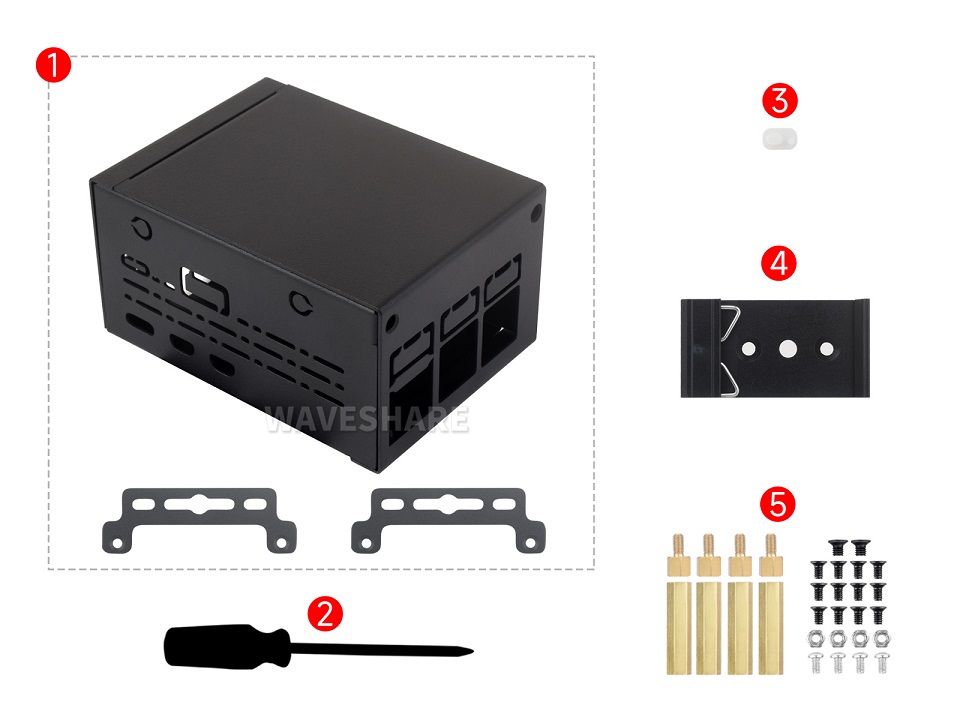

准备好上图的配件
以下将以树莓派 Raspberry Pi 5 与官方散热风扇作为组装演示。
步骤一：
使用 4 个④号铜柱 和 4个⑤号螺母 (或⑥号铜柱)将兼容的散热器安装到树莓派 5 主板上。
步骤二：
将①的按键帽卡在底部外壳按键孔位置，对准树莓派 5 孔位装入组装后的主板，然后在底部锁上 4 个⑦号螺丝固定树莓派 5。
步骤三：
将顶部外壳对准树莓派 5 的孔位，扣入底部外壳中，并用 4 个⑦号螺丝组装在一起。
步骤四：
组装好后，用户可根据使用场景需要，选择安装挂墙挂耳或导轨卡扣。
需要安装挂墙挂耳时，使用 4 个⑦号螺丝，在如图所示的位置安装挂耳。

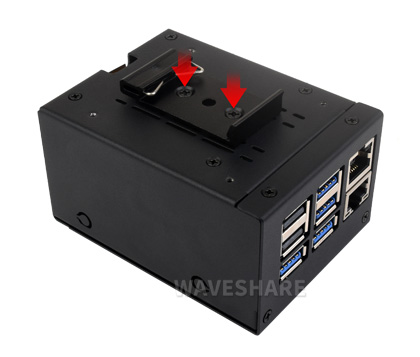

需要使用导轨卡扣时，使用 2 个②号螺丝，在如图所示的位置安装导轨卡扣，效果如上图所示。
树莓派 5 + 扩展板 组装说明
准备好上图的配件
以下将以树莓派 Raspberry Pi 5 与 PCIe TO Gigabit ETH USB3.2 HAT+ 作为组装演示。
步骤一：

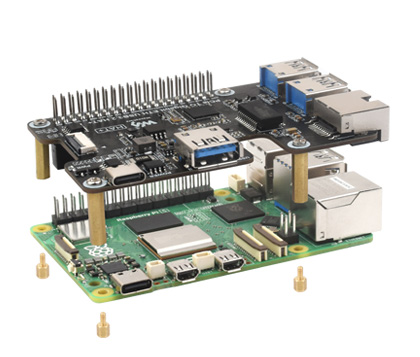

使用 4 个⑥号铜柱 和 4个④号铜柱 将兼容的扩展板安装到树莓派 5 主板上。
步骤二：
先确认扩展板是否需要占用外壳的预留孔位，使用尖嘴钳剪开占用的预留孔位。
步骤三：
其他组装步骤同【安装树莓派 5 组装说明】步骤二至四，组装后效果如上图所示。
产品尺寸
