2.8寸Pico显示屏262K彩色LCD模块 320×240像素 SPI通信

触摸控制,SPI接口,内置ST7789驱动芯片
价格
原价
型号
Pico-ResTouch-LCD-2.8
SKU
19804
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

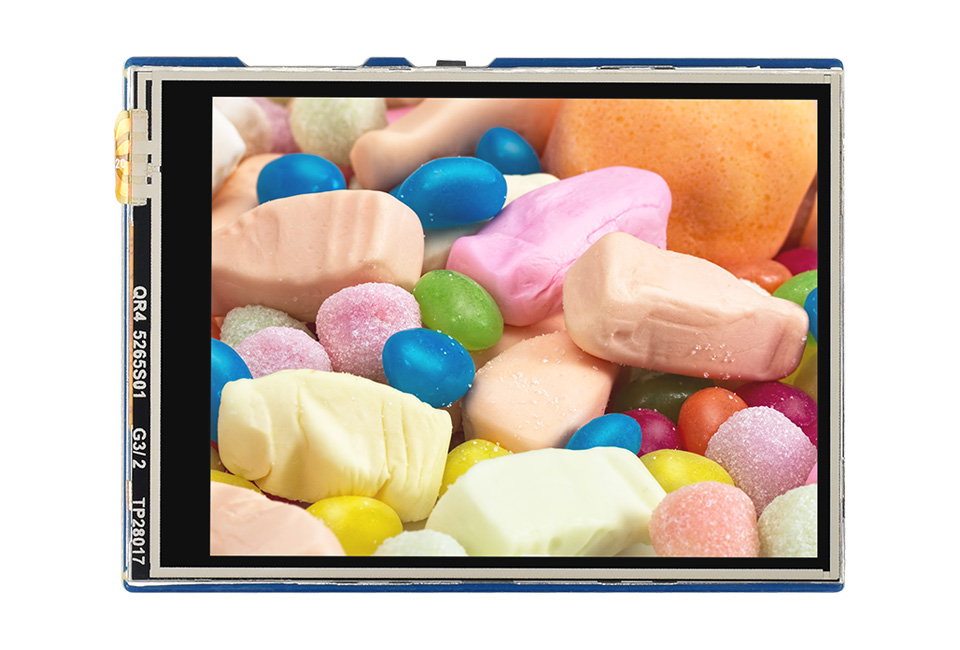

2.8 英寸电阻触摸屏 Pico 扩展板

板载电阻式触摸控制芯片 XPT2046 和 Micro SD 卡槽,使用 SPI 接口通信

提供 Raspberry Pi Pico C/C++ 和 MicroPython 例程资料

1.8 英寸pico电子墨水屏模块
  • 显示尺寸 2.8 英寸
  • 分辨率 320 × 240
  • 显示颜色 262K 彩色
  • 显示面板 面板
  • 触摸类型 电阻触摸
  • 通信接口 SPI
  • 驱动芯片 ST7789/XPT2046

我的特点

  • • 320 × 240 分辨率液晶屏,262K 彩色,能清晰地显示彩色图片
  • • 板载触摸控制芯片,相比用 AD 引脚控制触摸板的方案,触摸效果更流畅
  • • 板载 Micro SD 卡槽,方便放入图片直接进行显示
  • • 背光灯可编程控制,更省电
  • • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

我的参数

工作电压 5V 分辨率 320 × 240 Pixels
通信接口 SPI 显示尺寸 57.60 × 43.20 mm
显示面板 IPS 像素大小 0.18 × 0.18 mm
控制芯片 ST7789 产品尺寸 70.20 × 50.20 mm

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico

1.8 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

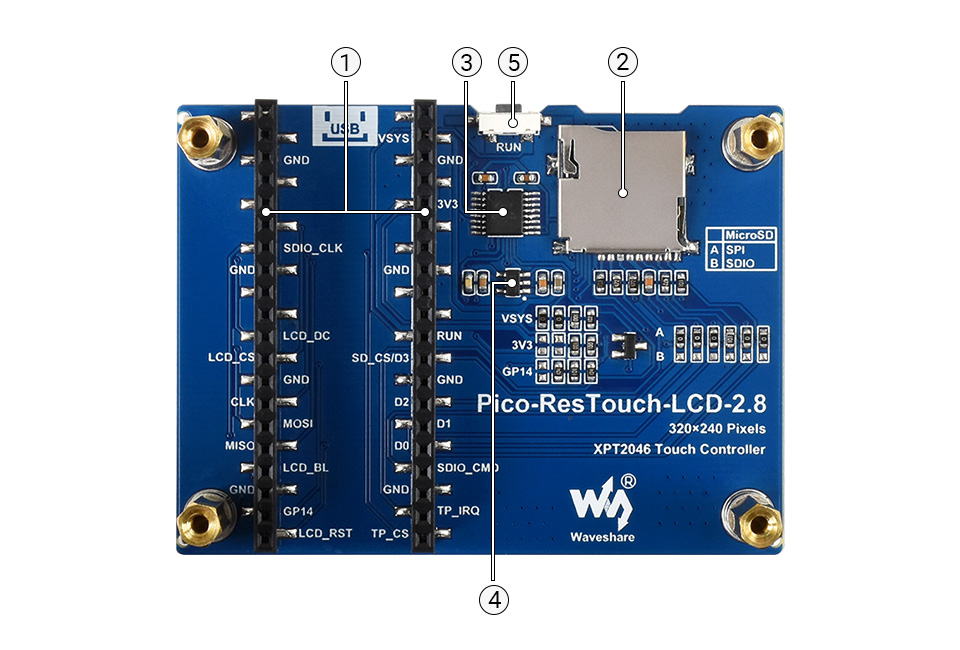

资源简介

UPS扩展板资源简介
  1. Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 主板

  2. Micro SD 卡槽

  1. XPT2046

    电阻式触摸芯片

  2. RT9193-33

    3.3V 线性稳压芯片

  3. 按键

    Pico 复位按键

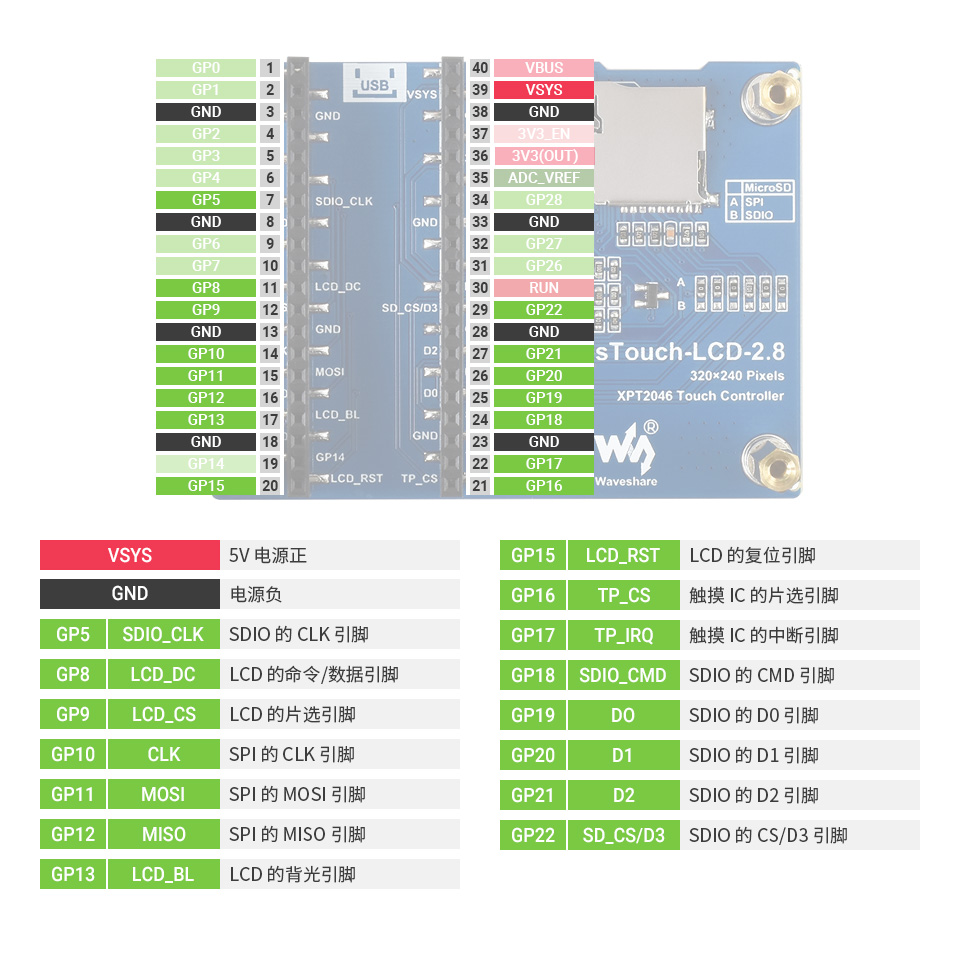

引脚排列介绍

1.8 英寸pico电子墨水屏模块引脚排列介绍

我的尺寸

5.83英寸电子墨水屏尺寸

产品选型

型号 类型 显示颜色 分辨率 显示面积(mm) 接口 驱动芯片 外形尺寸(mm) 触摸
Pico-LCD-0.96 IPS 65K 彩色 160×80 21.70×10.80 SPI ST7735S 52.00×25.00
Pico-LCD-1.14 IPS 65K 彩色 240×135 24.91×14.86 SPI ST7789 52.00×25.00
Pico-LCD-1.3 IPS 65K 彩色 240×240 23.40×23.40 SPI ST7789 52.00×26.50
Pico-LCD-1.44 TFT 65K 彩色 128×128 25.50×26.50 SPI ST7735S 52.00×26.50
Pico-LCD-1.8 TFT 65K 彩色 160×128 35.04×28.03 SPI ST7735S 52.00×34.50
Pico-LCD-2 IPS 65K 彩色 320×240 40.80×30.60 SPI ST7789VW 52.00×35.00
Pico-ResTouch-LCD-2.8 IPS 262K 彩色 320×240 57.60×43.20 SPI ST7789 70.20×50.20
Pico-ResTouch-LCD-3.5 IPS 65K 彩色 480×320 73.44×48.96 SPI ILI9488 86.00×57.20

Pico 教学视频

(更多视频,持续更新中……)

  • 【微雪课堂】树莓派Pico系列教程1
    1、基础介绍
  • 【微雪课堂】树莓派Pico系列教程2
    2、外设GPIO
  • 【微雪课堂】树莓派Pico系列教程3
    3、PWM(脉冲宽度调制)
  • 【微雪课堂】树莓派Pico系列教程4
    4、ADC(模拟数字转换器)
  • 【微雪课堂】树莓派Pico系列教程5
    5、异步收发传输器
  • 【微雪课堂】树莓派Pico系列教程6
    6、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程7
    7、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程8
    8、PIO 可编程输入输出块

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. Pico-ResTouch-LCD-3.5 × 1
  2. 六角铜柱包 × 1

保修服务


保修3个月



免费保修


保修期内,正常使用下产生的质量问题,比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品,请妥善存放和使用,若屏幕或镜头出现磨损或爆裂,无法保修。
