2.23寸Pico OLED显示屏模块128×32像素 I2C/SPI通信

四线SPI和I2C,内置SSD1305驱动芯片
价格
原价
型号
Pico-OLED-2.23
SKU
19750
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

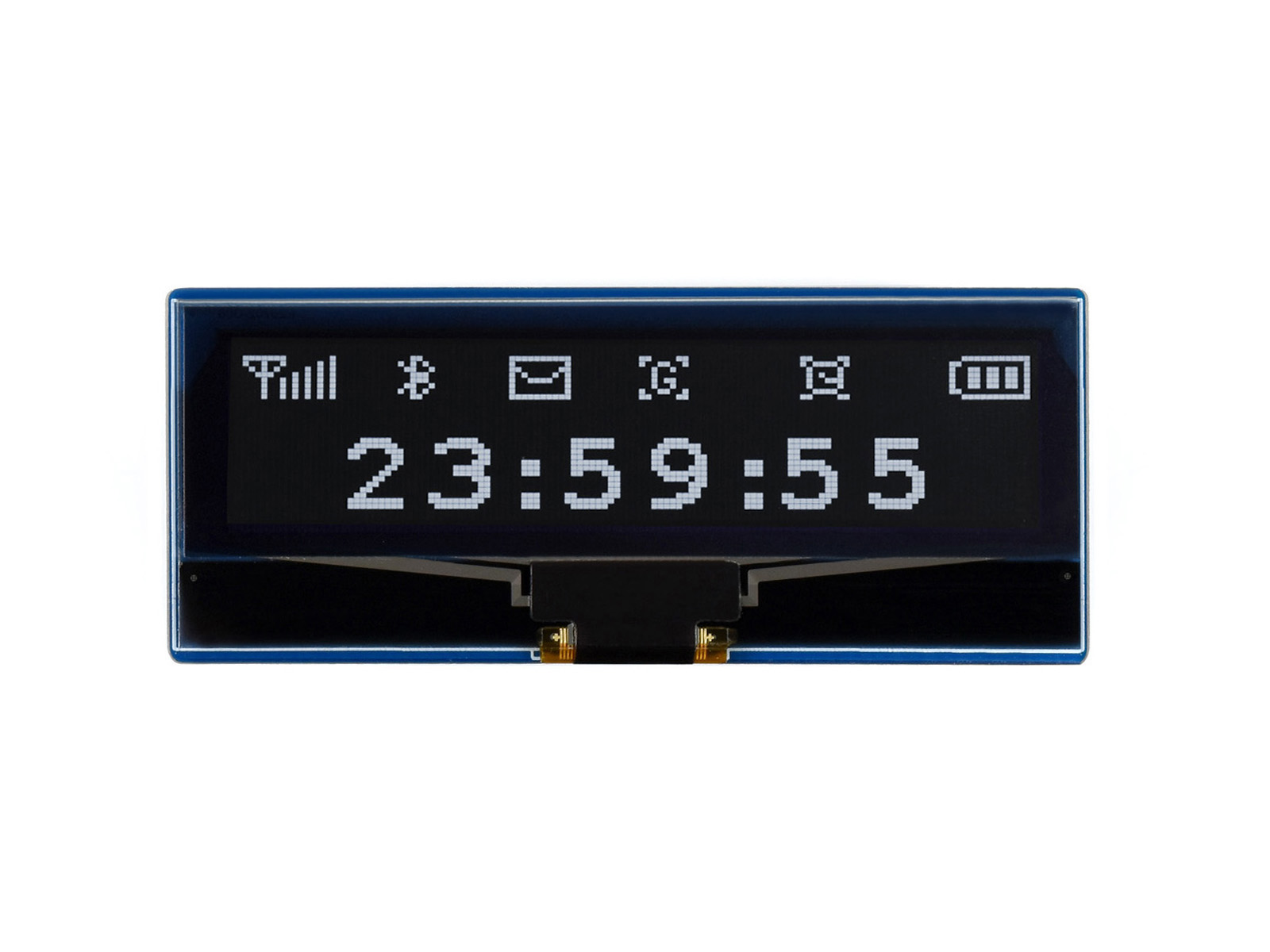

2.23 英寸 OLED Pico 扩展板

内置 SSD1305 驱动芯片,使用 SPI、I2C 通信

提供 Raspberry Pi Pico C/C++ 和 MicroPython 例程资料

2.23 英寸pico电子墨水屏模块
  • 显示尺寸 2.23 英寸
  • 分辨率 128 × 32
  • 显示颜色 黑、白
  • 通信接口 SPI/I2C
  • 显示面板 面板
  • 驱动芯片 SSD1305

我的特点

  • • 采用四线 SPI (默认) 和 I2C 两种接口,兼容性好,传输速度高
  • • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

我的参数

逻辑电平 3.3V 可视角度 >160°
工作电压 3.3V/5V 分辨率 128 × 32pixels
通信接口 4-wire SPI、I2C 显示尺寸 55.02 × 13.10mm
显示面板 OLED 像素大小 0.41 × 0.39mm
控制芯片 SSD1305 产品尺寸 63.00 × 26.00mm

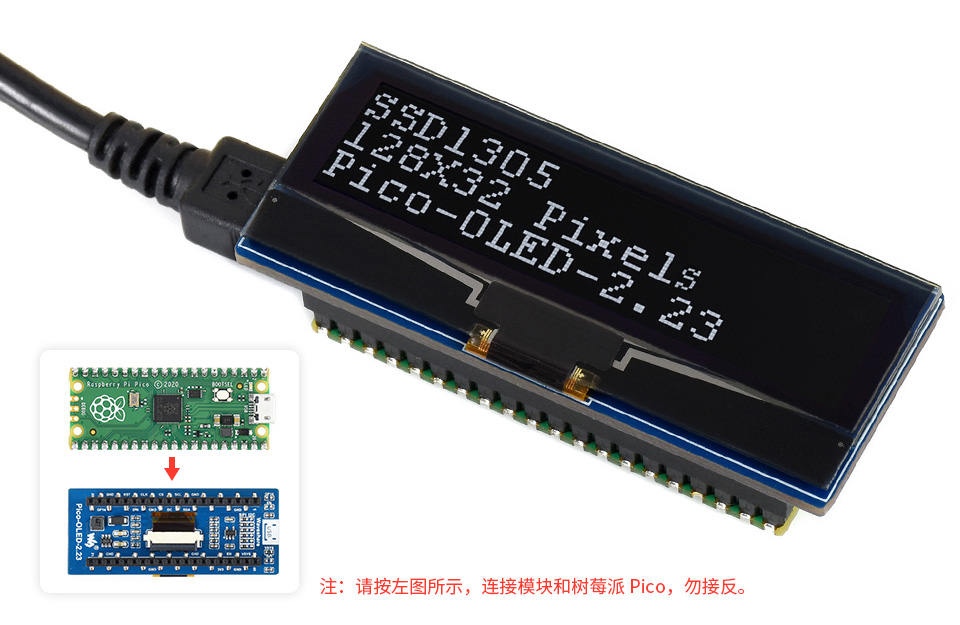

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico

2.23 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

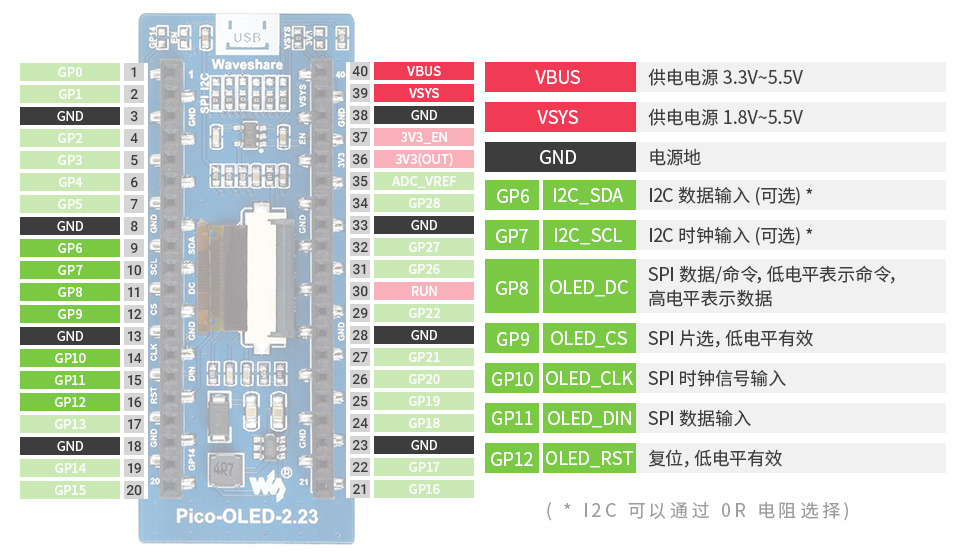

引脚排列介绍

2.23 英寸pico电子墨水屏模块引脚排列介绍

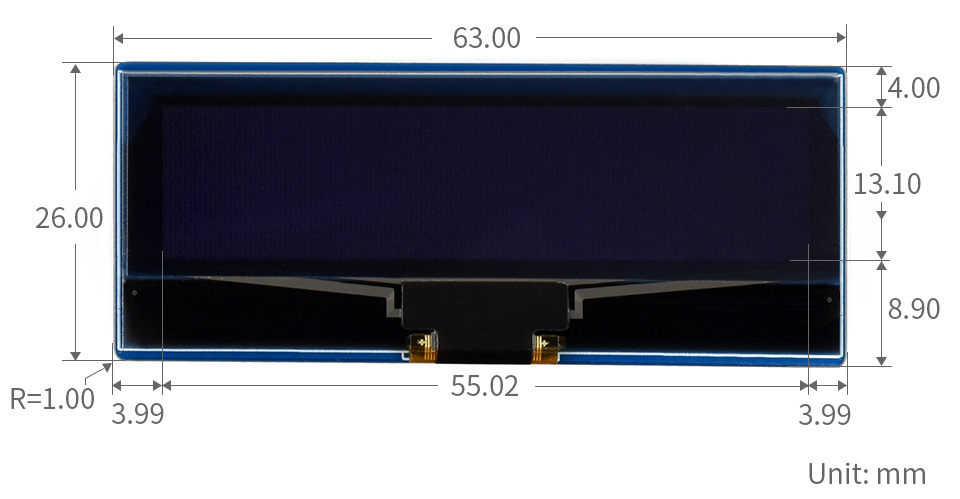

我的尺寸

5.83英寸电子墨水屏尺寸

Pico 教学视频

(更多视频,持续更新中……)

  • 【微雪课堂】树莓派Pico系列教程1
    1、基础介绍
  • 【微雪课堂】树莓派Pico系列教程2
    2、外设GPIO
  • 【微雪课堂】树莓派Pico系列教程3
    3、PWM(脉冲宽度调制)
  • 【微雪课堂】树莓派Pico系列教程4
    4、ADC(模拟数字转换器)
  • 【微雪课堂】树莓派Pico系列教程5
    5、异步收发传输器
  • 【微雪课堂】树莓派Pico系列教程6
    6、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程7
    7、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程8
    8、PIO 可编程输入输出块

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

Pico-OLED-2.23 × 1

2.23 英寸pico电子墨水屏配置清单

保修服务


保修3个月



免费保修


保修期内,正常使用下产生的质量问题,比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品,请妥善存放和使用,若屏幕或镜头出现磨损或爆裂,无法保修。
