1.44寸Pico显示屏65K彩色LCD模块128×128像素 SPI通信

自带 4 个按键,内置ST7735S驱动芯片
价格
原价
型号
Pico-LCD-1.44
SKU
19576
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

1.44 英寸 LCD Pico 扩展板

内置 ST7735S 驱动芯片,使用 SPI 接口通信

提供 Raspberry Pi Pico C/C++ 和 MicroPython 例程资料

1.44 英寸pico电子墨水屏模块
  • 显示尺寸 1.44 英寸
  • 分辨率 128 × 128
  • 显示颜色 65K彩色
  • 通信接口 SPI
  • 驱动芯片 ST7735S

我的特点

  • • 128 × 128 分辨率液晶屏,65K 彩色,能清晰地显示彩色图片
  • • 使用 SPI 控制,确保不会占用太多接口引脚资源
  • • 自带 4 个按键,方便扩展应用
  • • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

我的参数

工作电压 3.15V ~ 5V 分辨率 128 × 128 pixels
通信接口 4-wire SPI 显示尺寸 25.50 × 26.50 mm
显示面板 TFT 像素大小 0.20 × 0.20 mm
控制芯片 ST7735S 产品尺寸 52.0 × 30.0 mm

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico
自带 4 个按键,方便扩展应用

1.44 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

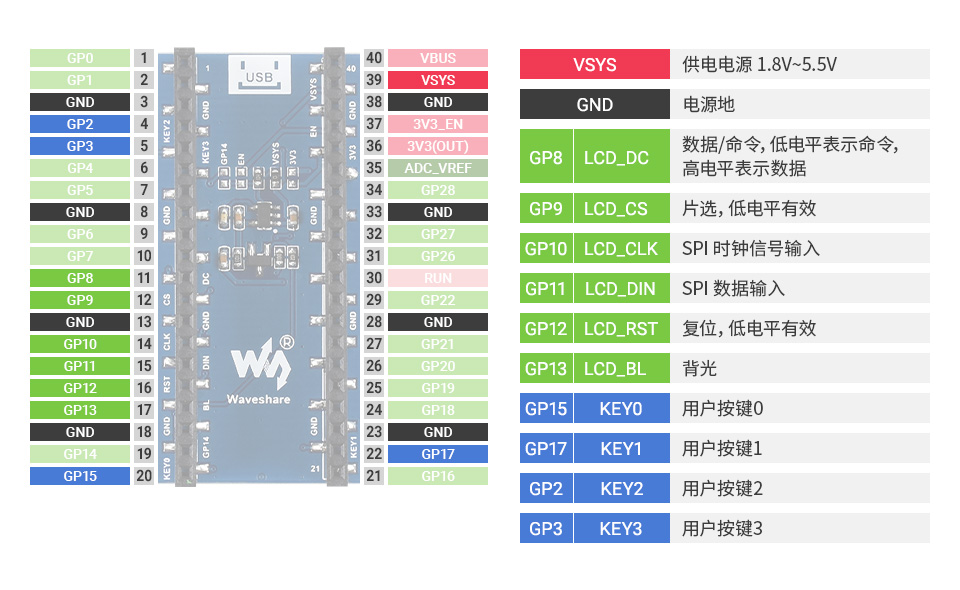

引脚排列介绍

1.44 英寸pico电子墨水屏模块引脚排列介绍

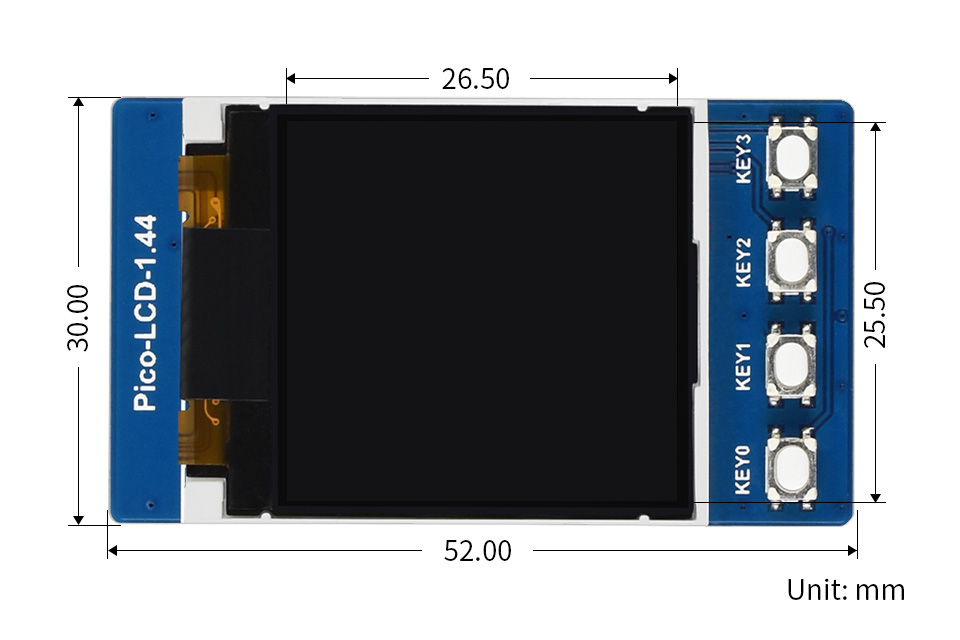

我的尺寸

5.83英寸电子墨水屏尺寸

产品选型

型号 类型 显示颜色 分辨率 显示面积(mm) 接口 驱动芯片 外形尺寸(mm) 触摸
Pico-LCD-0.96 IPS 65K 彩色 160×80 21.70×10.80 SPI ST7735S 52.00×25.00
Pico-LCD-1.14 IPS 65K 彩色 240×135 24.91×14.86 SPI ST7789 52.00×25.00
Pico-LCD-1.3 IPS 65K 彩色 240×240 23.40×23.40 SPI ST7789 52.00×26.50
Pico-LCD-1.44 TFT 65K 彩色 128×128 25.50×26.50 SPI ST7735S 52.00×26.50
Pico-LCD-1.8 TFT 65K 彩色 160×128 35.04×28.03 SPI ST7735S 52.00×34.50
Pico-LCD-2 IPS 65K 彩色 320×240 40.80×30.60 SPI ST7789VW 52.00×35.00
Pico-ResTouch-LCD-2.8 IPS 262K 彩色 320×240 57.60×43.20 SPI ST7789 70.20×50.20
Pico-ResTouch-LCD-3.5 IPS 65K 彩色 480×320 73.44×48.96 SPI ILI9488 86.00×57.20

Pico 教学视频

(更多视频,持续更新中……)

  • 【微雪课堂】树莓派Pico系列教程1
    1、基础介绍
  • 【微雪课堂】树莓派Pico系列教程2
    2、外设GPIO
  • 【微雪课堂】树莓派Pico系列教程3
    3、PWM(脉冲宽度调制)
  • 【微雪课堂】树莓派Pico系列教程4
    4、ADC(模拟数字转换器)
  • 【微雪课堂】树莓派Pico系列教程5
    5、异步收发传输器
  • 【微雪课堂】树莓派Pico系列教程6
    6、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程7
    7、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程8
    8、PIO 可编程输入输出块

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

Pico-LCD-1.44 × 1

1.44 英寸pico电子墨水屏配置清单

保修服务


保修3个月



免费保修


保修期内,正常使用下产生的质量问题,比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品,请妥善存放和使用,若屏幕或镜头出现磨损或爆裂,无法保修。

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
