Arduino音频播放模块 VS1053音频解码 带录音功能

支持常用音频文件格式 多功能按键 轻松控制音乐播放与音量调节 支持的格式：MP3/AAC/WMA/WAV/MIDI等

已停产

型号
Music Shield
SKU
11079
品牌
Waveshare
USB扩展声卡 WM8960 树莓派 WM8960 通用
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

产品简介

【一句话自我介绍】

我是个Arduino音频播放模块，带TF卡槽，基于VS1053B音频解码芯片，支持常用音频文件格式。

【我的特点】
  • 基于Arduino标准接口设计，兼容UNO、Leonardo、NUCLEO、XNUCLEO开发板
  • 支持的格式：MP3/AAC/WMA/WAV/MIDI等
  • 板载TF卡槽，可接入TF卡实现播放其中的音频文件
  • 板载MIC录音功能，带标准3.5mm四段耳机插座
  • 板载74VHC125电平转换芯片，可兼容3.3V和5V单片机接口
  • 易使用的多功能导航键，轻松控制音乐播放与音量调节
  • 引出I2S和MIDI接口，方便功能扩展

产品图示

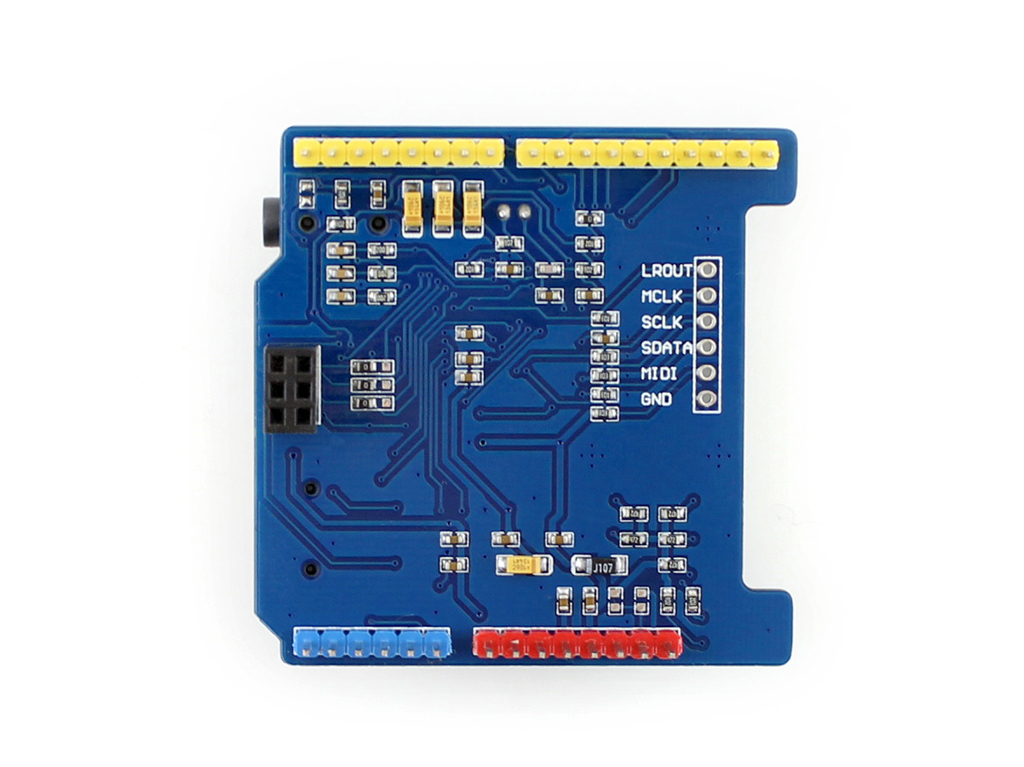

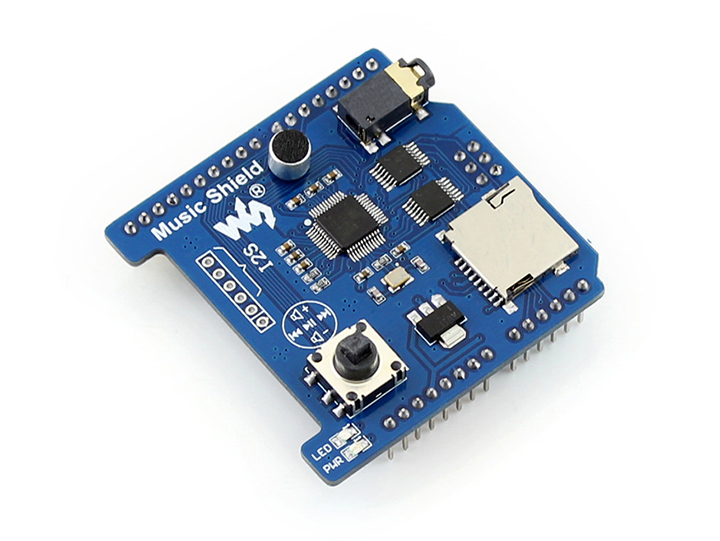

Arduino MP3播放器扩展板正视图 Arduino MP3播放器扩展板斜视图背面 Arduino MP3播放器扩展板接入XNUCLEO Arduino MP3播放器扩展板接入NUCLEO

产品尺寸

产品资料

资料包括：

  • 用户手册
  • 原理图
  • 示例程序
  • 开发软件
  • 开发资料

下载路径： www.waveshare.net/wiki/Music_Shield
