WM8960 立体声编解码模块 I2S/I2C接口 低功耗

基于WM8960芯片的音频模块，低功耗，立体声编解码，支持录音，可直接驱动扬声器播放音乐。
价格
原价
型号
WM8960 Audio Board
SKU
15019
品牌
Waveshare
价格参考
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

USB扩展声卡 WM8960 树莓派 WM8960 通用 VS1003B 通用
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一句话自我介绍】

我是一个基于WM8960芯片的音频模块，低功耗，立体声编解码，支持录音，可直接驱动扬声器播放音乐。

【我的特点】
  • 板载高质量MEMS硅麦克风，没有耳机也可以录音
  • 板载标准3.5mm四段带麦耳机接口，可通过外接耳机录音或播放音乐
  • 板载双通道喇叭接口，可直接驱动扬声器
  • 支持8/11.025/22.05/44.1/48KHz等常用音频采样率
  • 支持立体声、3D环绕等音效输出
  • 提供完善的配套资料手册(提供STM32播放和录音程序/使用手册)
【我的参数】
  • 音频编解码芯片：WM8960
  • 工作电压：3.3V
  • 控制接口：I2C
  • 音频接口：I2S
  • 音频格式：WAV
  • DAC信噪比：98dB
  • ADC信噪比：94dB
  • 耳机驱动：40mW (16Ω@3.3V)
  • 扬声器驱动：1W per channel (8Ω BTL)

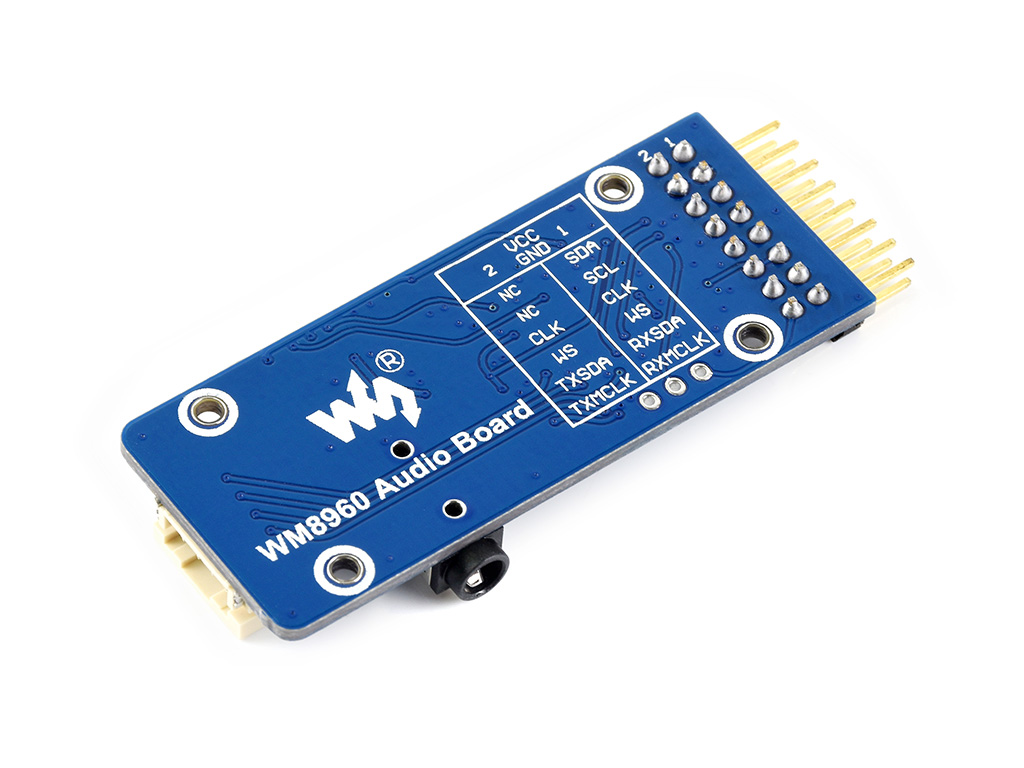

产品图片

注意： 本产品不包括示意图中的 8欧5W喇叭 ，如有需要，请另行购买。

产品尺寸

WM8960 Audio Board音频解码板尺寸图

产品资料

资料包括：

  • 用户手册
  • 电路原理图
  • 测试程序
  • 相关PDF资料

下载路径： www.waveshare.net/wiki/WM8960_Audio_Board

配置清单

  1. WM8960 Audio Board × 1
1

保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
