WM8960 树莓派音频解码扩展板 I2S接口 低功耗

支持播放和录音、立体声编解码;板载耳机和麦克风

型号 WM8960 Audio HAT

SKU 15668

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
Wm8960 Audio HAT树莓派音频解码扩展板

树莓派音频解码扩展板

支持播放和录音  立体声编解码  板载耳机和麦克风

提供完善的配套资料手册
我是专为树莓派设计的音频声卡扩展板,低功耗,立体声编解码,支持高音质播放和录音,可直接驱动扬声器播放音乐。

我的特性


  • 基于Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi系列主板
  • 采用WM8960低功耗立体声编解码芯片,可通过I2S接口通信
  • 板载两个高质量MEMS硅麦克风,可左右声道录音,音质更佳
  • 板载标准3.5mm耳机接口,可通过外接耳机播放音乐
  • 板载双通道喇叭接口,可直接驱动扬声器
  • 支持立体声、3D环绕等音效输出
  • 提供完善的配套资料手册(提供python播放和录音程序/使用手册)

我的参数


音频编解码芯片 WM8960 DAC信噪比 98dB
供电电压 5V ADC信噪比 94dB
逻辑电压 3.3V 耳机驱动 40mW (16Ω@3.3V)
控制接口 I2C 扬声器驱动 1W per channel (8Ω BTL)
音频接口 I2S

专为树莓派设计


基于Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi系列主板

Wm8960 Audio HAT树莓派音频解码扩展板接入Raspberry Pi图示

WM8960编解码芯片


低功耗立体声编解码器,通过I2C接口控制,I2S接口传输音频

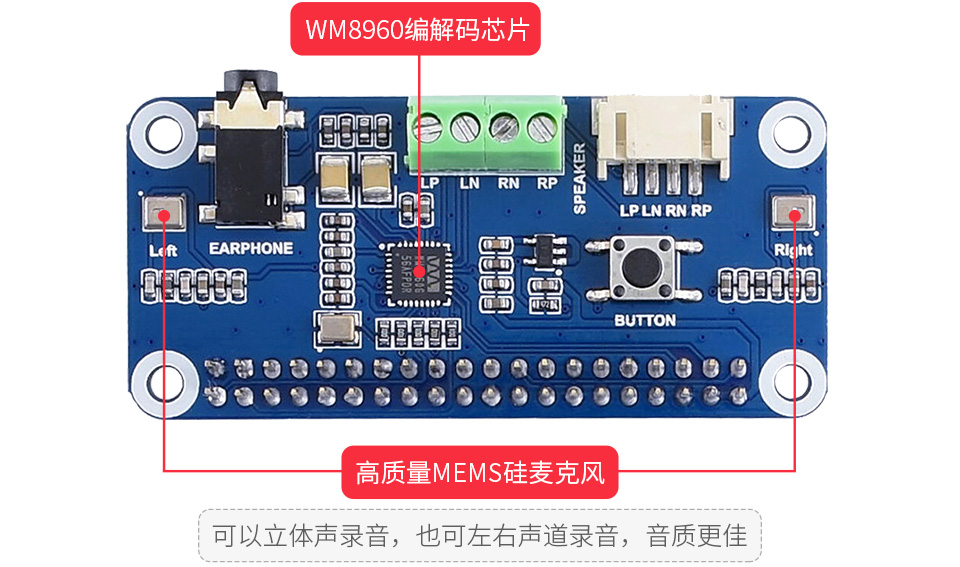

Wm8960 Audio HAT树莓派音频解码扩展板WM8960编解码芯片

板载耳机和喇叭接口


标准3.5mm耳机接口,可通过外接耳机播放音乐
同时也可通过双通道喇叭接口外接喇叭播放

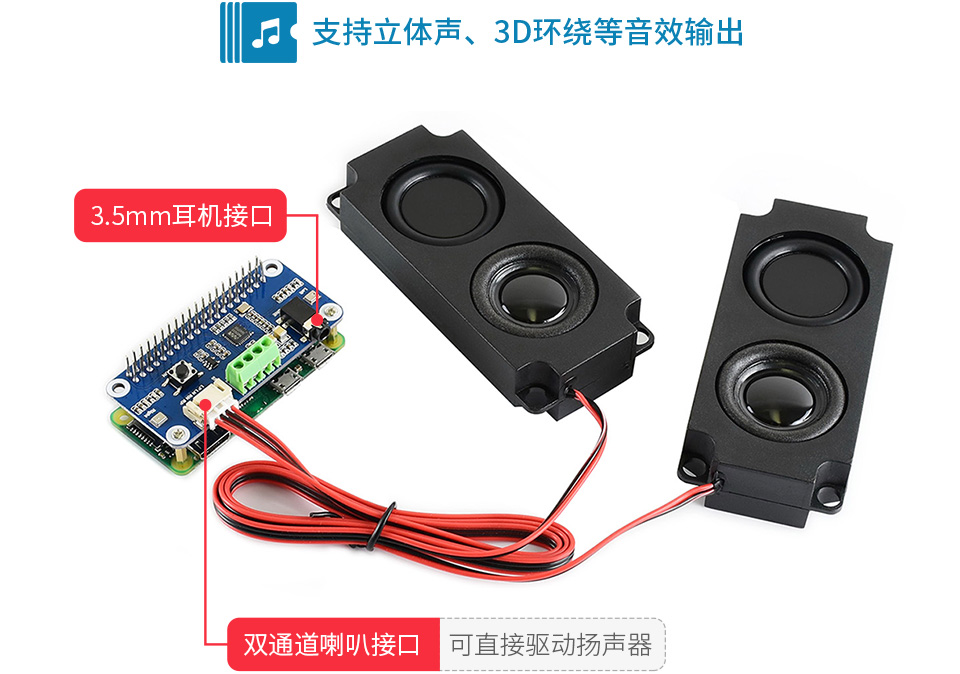

Wm8960 Audio HAT树莓派音频解码扩展板板载耳机和喇叭接口

接口定义

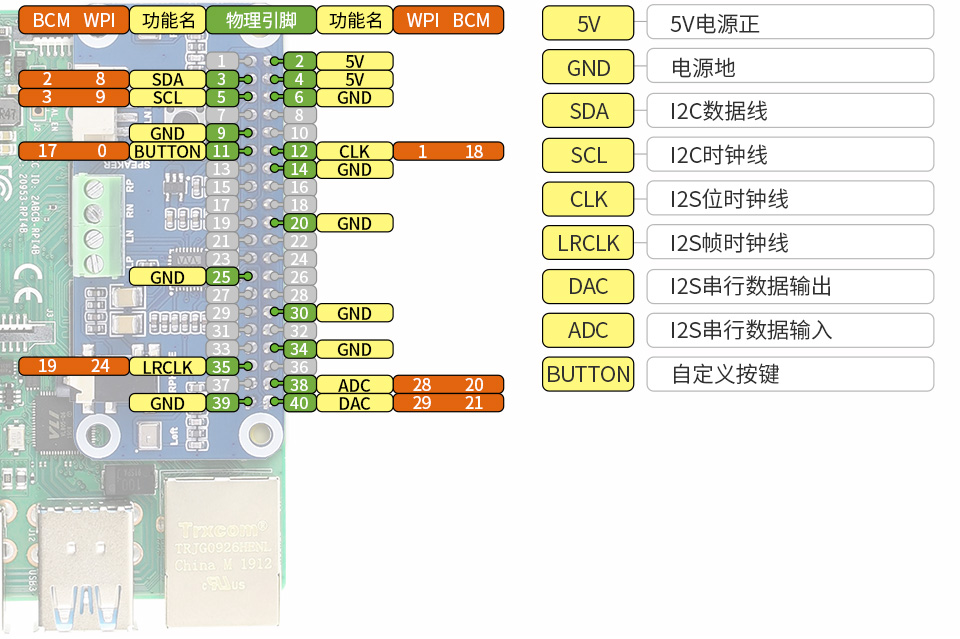

Wm8960 Audio HAT树莓派音频解码扩展板接口定义

外形尺寸

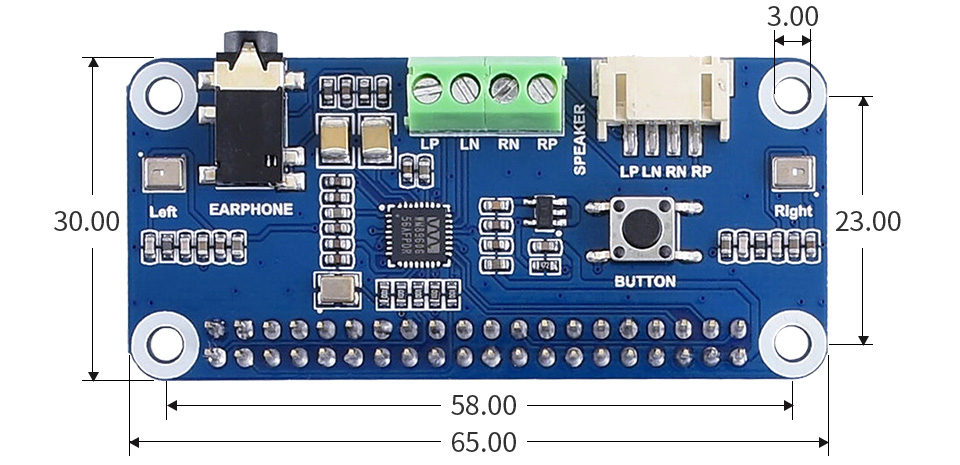

Wm8960 Audio HAT树莓派音频解码扩展板外形尺寸

资料及服务

认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料



(例程资料以链接中实际给出的为准)


资料路径:www.waveshare.net/wiki/WM8960_Audio_HAT

配置清单

  1. WM8960 Audio HAT × 1
  2. 8欧5W喇叭 × 1
  3. RPi铜柱包(2PCS套) × 1
注意:本产品不包括示意图中的树莓派,如有需要,请另行购买。
