树莓派GNSS扩展板 基于MAX-7Q全球导航卫星系统

定位精准、快速、漂移小,功耗低,防欺骗和抗干扰性能强

已停产

型号
MAX-7Q GNSS HAT
SKU
18234
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

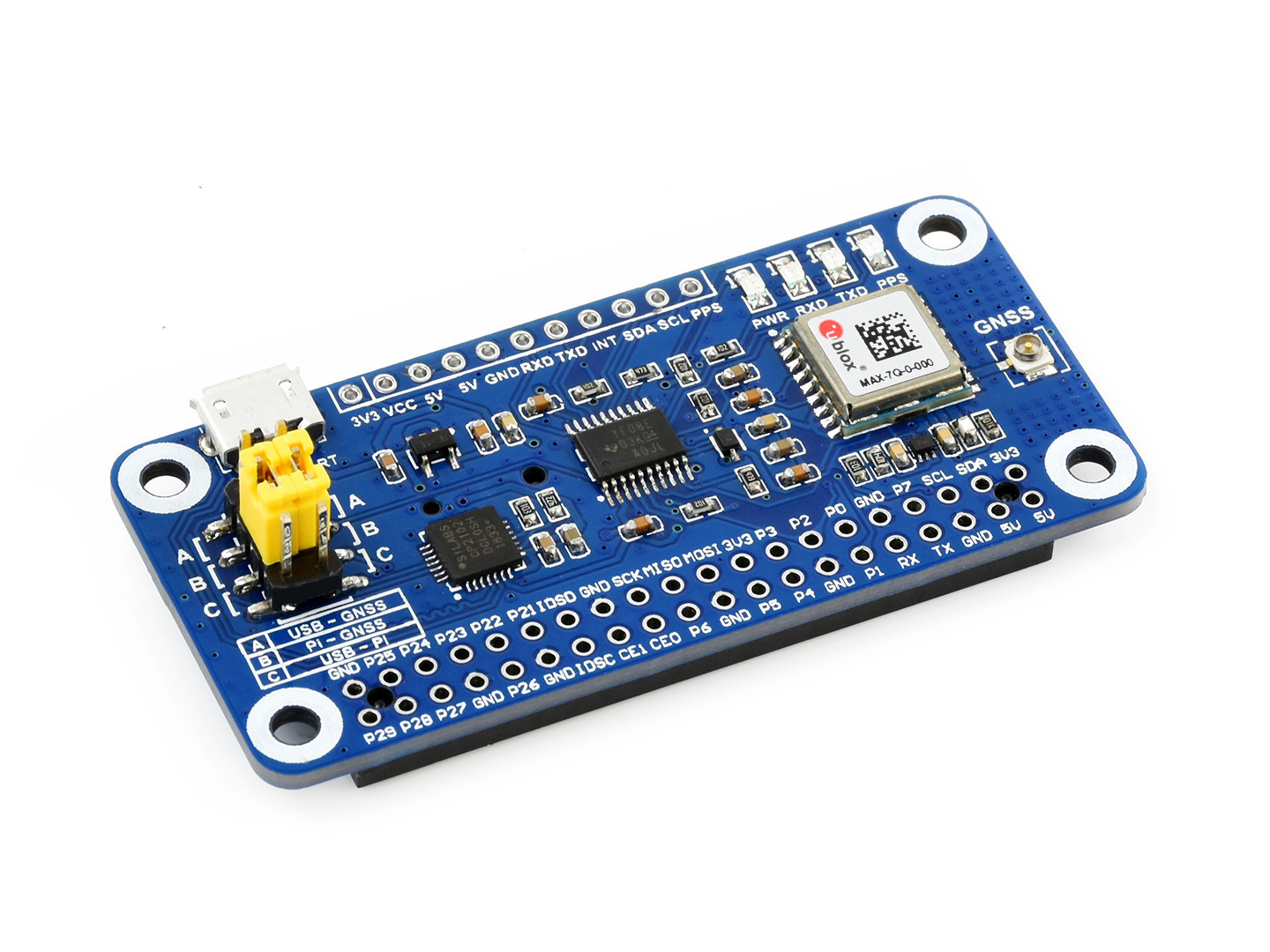

树莓派MAX-7Q GNSS HAT扩展板首图

树莓派GNSS扩展板

基于MAX-7Q的GNSS模块,定位精准、快速、漂移小,功耗低
防欺骗和抗干扰性能强


我是一款基于MAX-7Q的树莓派GNSS扩展板,支持GPS、GLONASS、QZSS和SBAS定位系统,具有定位精准、快速、漂移小,功耗低,防欺骗和抗干扰性强等优点。带上我,你的树莓派将可以轻松实现全球定位。


我的特性


  • 支持GPS/QZSS、GLONASS定位系统
  • 支持A-GNSS(Assisted GNSS),减少首次上电定位时间及提高捕获灵敏度
  • 卓越的防欺骗抗干扰性能,支持地理围栏功能
  • 支持U-Center软件,方便设置模块各项功能
  • 基于Raspberry Pi 40PIN GPIO接口设计,适用于Raspberry Pi系列主板、Jetson Nano
  • 板载USB转UART芯片CP2102,方便进行串口调试
  • 引出模组UART和I2C通信接口,方便接入Arduino/STM32等主控板
  • 支持串口通信波特率范围:4800~921600bps(默认9600bps)
  • 支持DDC(I2C兼容)接口:支持400KHz(max)
  • 板载电池座,可接入ML1220充电电池,用于断电保存星历数据和热启动
  • 板载4个LED指示灯,方便查看模块运行状态
  • 提供完善的配套资料手册(Raspberry Pi/Jetson Nano/Arduino/STM32示例程序等)

我的参数


GNSS参数
MAX-7Q GPS GLONASS
信号频段 56个u-blox 7引擎信道
GPS/QZSS L1C/A,GLONASS L1 FDMA,SBAS(WAAS,EGNOS,MSAS)
水平定位
精度
自主 2.5m CEP 4.0m CEP
SBAS 2.0m CEP -
最大导航更新率 10Hz 10Hz
首次定位
时间
冷启动 29s 30s
暖启动 28s 25s
热启动 1s 1s
辅助启动 5s -
灵敏度 跟踪和导航 -161 dBm -158 dBm
重捕获 -160 dBm -156 dBm
冷启动 -148 dBm -140 dBm
暖启动 -148 dBm -145 dBm
热启动 -156 dBm -156 dBm
PPS精度 RMS 30ns 50ns
99% 60ns 100ns
PPS频率 0.25Hz ~ 10MHz(可配置)
速度精度 0.1m/s
方向精度 0.5度
使用极限参数 加速度(max):4g
海拔高度(max):50000m
速度(max):500m/s
其他参数
通信接口 UART(4800~921600bps 默认9600bps),I2C(max 400KHz)
更新速率 1Hz(default),10Hz(max)
通信协议 NMEA 0183 Version 2.3(兼容 V3.0),UBX,RTCM 2.3
供电电压 5V
整机耗流 小于37mA@5V(Continue模式)
模组耗流 17.5mA@3V(Continue模式,跟踪状态)
工作温度 -40℃ ~ 85℃
产品尺寸 65mm × 30.5mm

基于Raspberry Pi 40PIN接口设计


适用于Raspberry Pi系列主板、Jetson Nano

树莓派MAX-7Q GNSS HAT扩展板基于Raspberry Pi 40PIN接口设计
树莓派MAX-7Q GNSS HAT扩展板支持全球频段

支持GPS/QZSS,GLONASS

树莓派MAX-7Q GNSS HAT扩展板支持全球频段

支持定位增强系统

增强系统是一个提高定位、导航的精确性、完整性、可靠性和可用性的系统
本产品支持SBAS和QZSS增强系统

支持地理围栏功能


具有单GNSS接收高灵敏度及卓越的防欺骗抗干扰性能

树莓派MAX-7Q GNSS HAT扩展板云平台通信

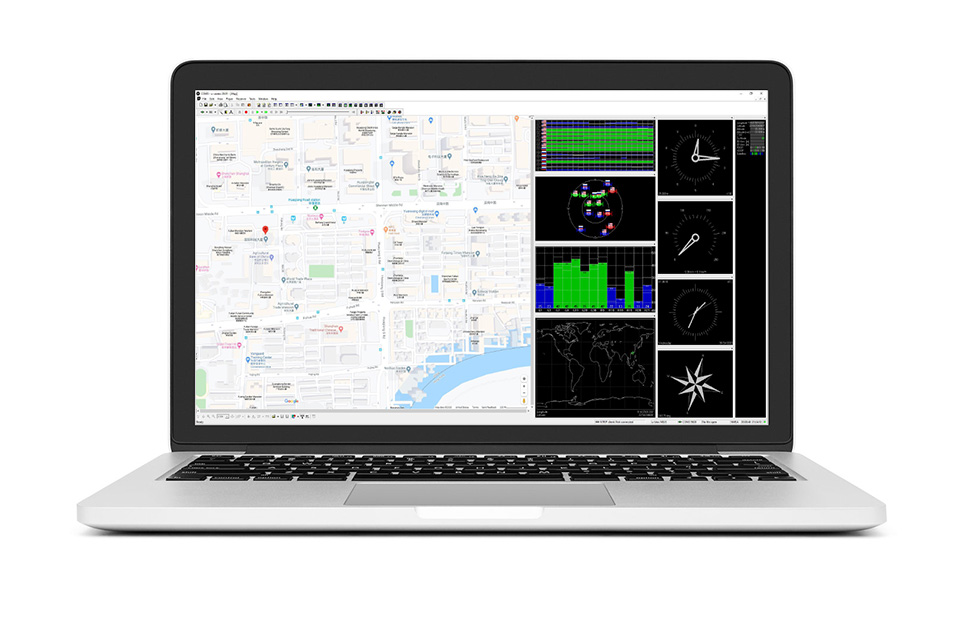

支持U-Center软件


方便设置模块各项功能

树莓派MAX-7Q GNSS HAT扩展板云平台通信

应用场景


车辆跟踪、资产跟踪、安全系统、工业PDA和GIS应用等

树莓派MAX-7Q GNSS HAT扩展板基于Raspberry Pi 40PIN接口设计

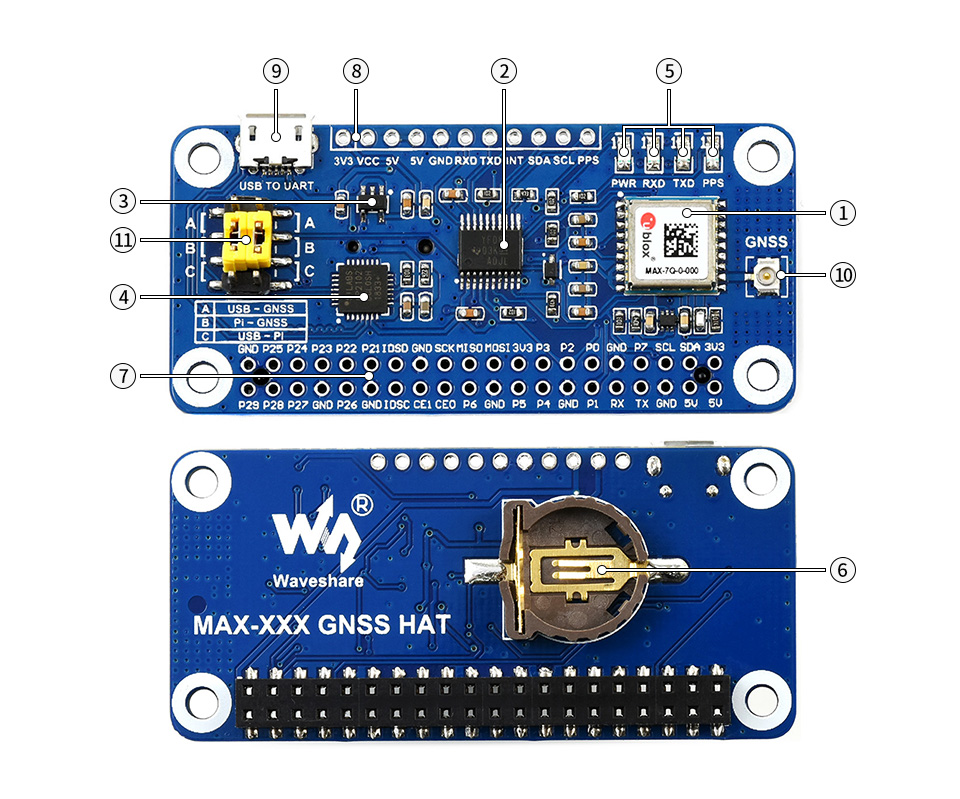

资源简介

树莓派MAX-7Q GNSS HAT扩展板资源简介

器件简介

  1. MAX-7Q模组
  2. TXS0108EPWR电平转换芯片
  3. RT9193-33电源芯片
  4. CP2102
    • USB转UART芯片
  5. 状态指示灯
    • RXD/TXD:串口收发指示灯
    • PPS:GPS状态指示灯
    • PWR:电源指示灯
  6. ML1220电池座
    • 可接ML1220充电电池,用于断电
      保存数据和热启动

接口简介

  1. Raspberry Pi GPIO接口
    • 方便接入Raspberry Pi
  2. UART,I2C外设接口
    • 方便其它MCU接入
  3. USB TO UART接口
  4. GNSS天线接口

跳线说明

  1. UART选择跳线帽
    • A:USB转串口控制MAX-7Q
    • B:树莓派控制MAX-7Q
    • C:USB转串口访问树莓派

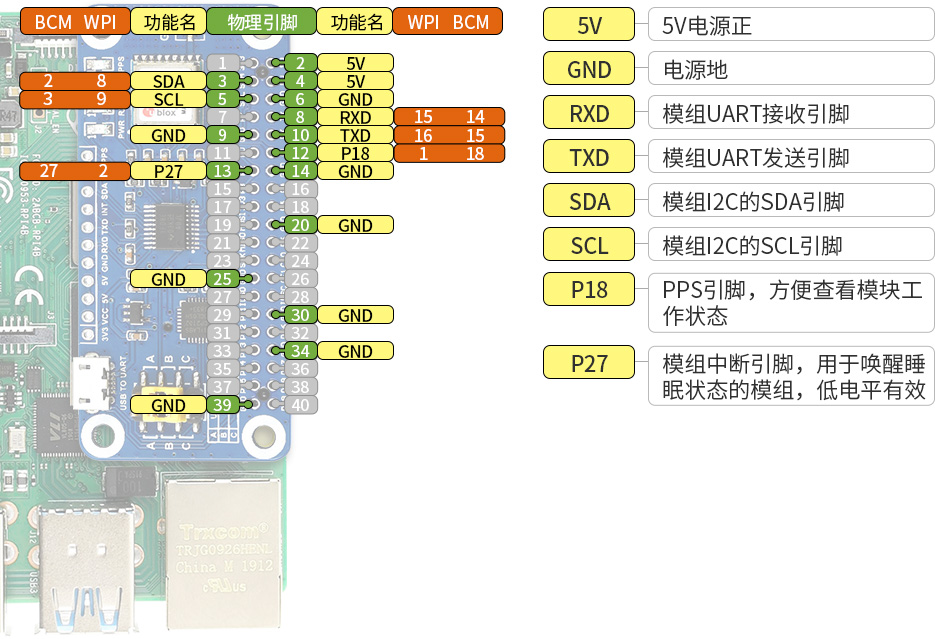

接口定义


树莓派MAX-7Q GNSS HAT扩展板接口定义

外形尺寸


树莓派MAX-7Q GNSS HAT扩展板外形尺寸


资料及服务

微雪资料及服务
认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 示例程序
  • 数据手册
  • 原理图



(例程资料以链接中实际给出的为准)


资料路径:www.waveshare.net/wiki/MAX-7Q_GNSS_HAT

配置清单



  1. MAX-7Q GNSS HAT × 1
  2. GPS External Antenna (B) × 1
  3. USB线 type A公口 转 micro公口 × 1
  4. RPi铜柱包(2PCS套) ×1
  5. 2×20PIN长排座 ×1
