树莓派GNSS扩展板 基于MAX-M8Q全球导航卫星系统

定位精准、快速、漂移小,功耗低,防欺骗和抗干扰性能强,支持GPS、北斗、Galileo和GLONASS

型号 MAX-M8Q GNSS HAT

SKU 18233

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

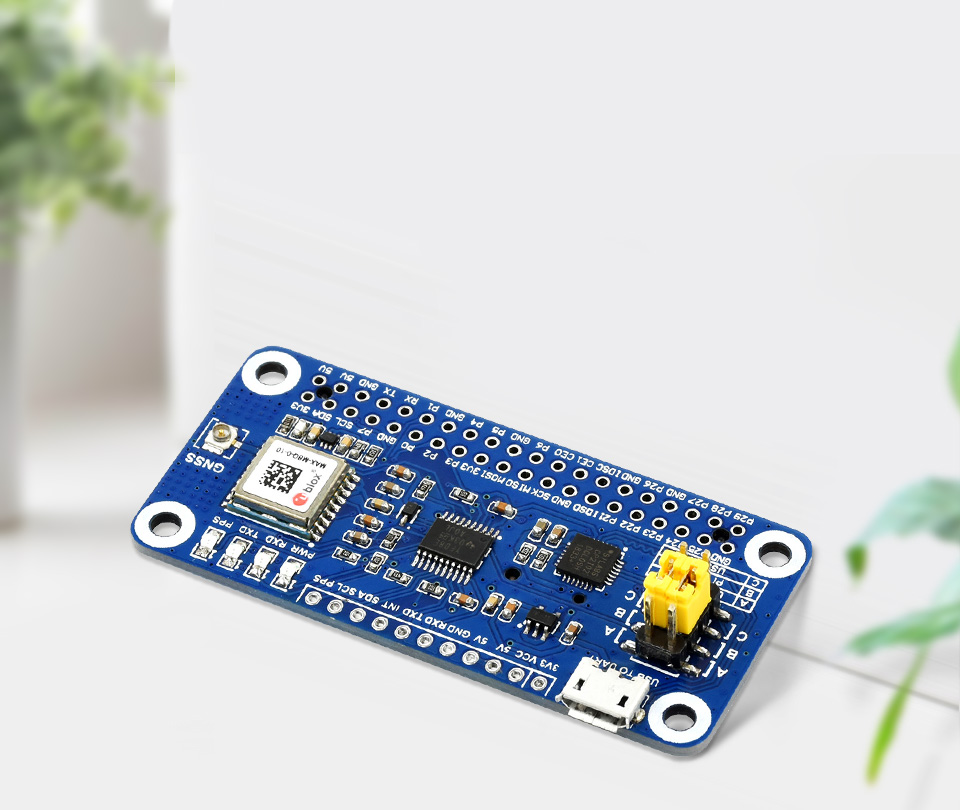

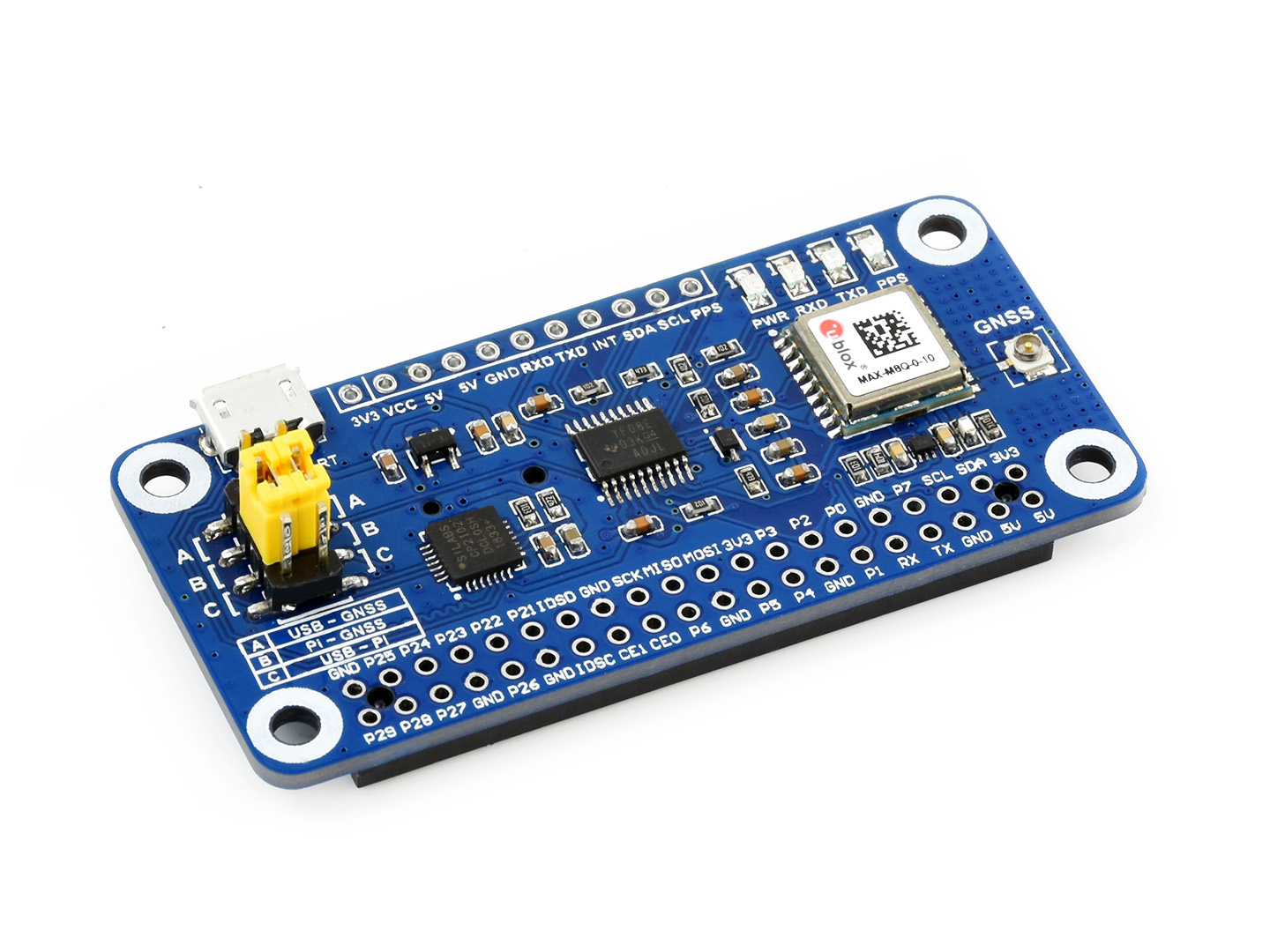

树莓派MAX-M8Q GNSS HAT扩展板首图

树莓派GNSS扩展板

基于MAX-M8Q的GNSS模块,定位精准、快速、漂移小,功耗低
防欺骗和抗干扰性能强


我是一款基于MAX-M8Q的树莓派GNSS扩展板,支持GPS、北斗、Galileo和GLONASS等GNSS,可并发接收多达3种GNSS,我还支持增强系统,如:SBAS、QZSS、IMES和D-GPS,具有定位精准、快速、漂移小,功耗低,防欺骗和抗干扰性强等优点。带上我,你的树莓派将可以轻松实现全球定位。


我的特性


  • 支持并发接收多达3种GNSS(GPS、北斗、Galileo、GLONASS),同时系统保持低功耗
  • 支持增强系统(SBAS、QZSS、IMES、D-GPS),提高服务地区的定位性能
  • 支持A-GNSS(Assisted GNSS),减少首次上电定位时间及提高捕获灵敏度
  • 拥有-167dBm导航灵敏度及卓越的防欺骗抗干扰性能,支持地理围栏功能
  • 支持U-Center软件,方便设置模块各项功能
  • 基于Raspberry Pi 40PIN GPIO接口设计,适用于Raspberry Pi系列主板、Jetson Nano
  • 板载USB转UART芯片CP2102,方便进行串口调试
  • 引出模组UART和I2C通信接口,方便接入Arduino/STM32等主控板
  • 支持串口通信波特率范围:4800~921600bps(默认9600bps)
  • 支持DDC(I2C兼容)接口:支持400KHz(max)
  • 板载电池座,可接入ML1220充电电池,用于断电保存星历数据和热启动
  • 板载4个LED指示灯,方便查看模块运行状态
  • 提供完善的配套资料手册(Raspberry Pi/Jetson Nano/Arduino/STM32示例程序等)

我的参数


GNSS参数
MAX-M8Q GPS & GLONASS GPS GLONASS BeiDou Galileo
信号频段 72个u-blox M8引擎信道
GPS L1C/A,SBAS L1C/A,QZSS L1C/A,QZSS L1 SAIF,
GLONASS L1OF,BeiDou B1I,Galileo E1B/C
水平定位精度 2.5m CEP 2.5m CEP 4.0m CEP 3.0m CEP -
最大导航更新率 10Hz 18Hz 18Hz 18Hz 18Hz
首次定位时间 冷启动 26s 29s 30s 34s 45s
热启动 1s 1s 1s 1s 1s
辅助启动 2s 2s 2s 3s 7s
灵敏度 跟踪和导航 -167 dBm -166 dBm -166 dBm -160 dBm -159 dBm
重捕获 -160 dBm -160 dBm -156 dBm -157 dBm -153 dBm
冷启动 -148 dBm -148 dBm -145 dBm -143 dBm -138 dBm
热启动 -157 dBm -157 dBm -156 dBm -155 dBm -151 dBm
PPS精度 RMS 30ns 30ns 30ns 30ns 30ns
99% 60ns 60ns 60ns 60ns 60ns
PPS频率 0.25Hz…10MHz(可配置)
速度精度 0.05m/s
方向精度 0.3度
使用极限参数 加速度(max):4g
海拔高度(max):50000m
速度(max):500m/s
其他参数
通信接口 UART(4800~921600bps 默认9600bps),I2C(max 400KHz)
更新速率 1Hz (default),18Hz (max)
通信协议 NMEA 0183 Version 4.0(V2.1,V2.3或V4.1可选),UBX,RTCM 2.3
供电电压 5V
整机耗流 小于40mA@5V(Continue模式)
模组耗流 23mA@3V(Continue模式,跟踪状态)
工作温度 -40℃ ~ 85℃
产品尺寸 65mm × 30.5mm

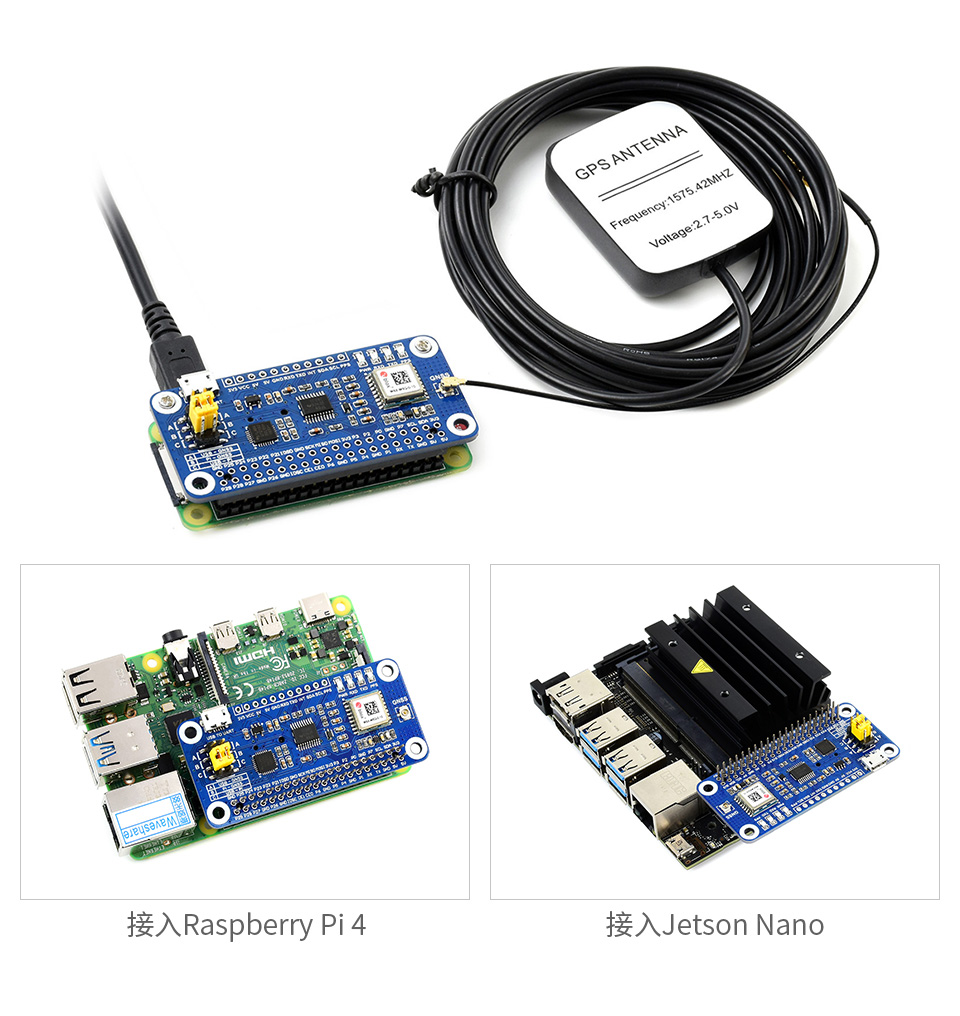

基于Raspberry Pi 40PIN接口设计


适用于Raspberry Pi系列主板、Jetson Nano

树莓派MAX-M8Q GNSS HAT扩展板基于Raspberry Pi 40PIN接口设计
树莓派MAX-M8Q GNSS HAT扩展板支持全球频段

支持并发接收3种GNSS

支持GPS、北斗、Galileo和GLONASS,同时系统保持低功耗

树莓派MAX-M8Q GNSS HAT扩展板支持全球频段

支持定位增强系统

增强系统是一个提高定位、导航的精确性、完整性、可靠性和可用性的系统
本产品支持SBAS、QZSS、IMES和D-GPS等增强系统

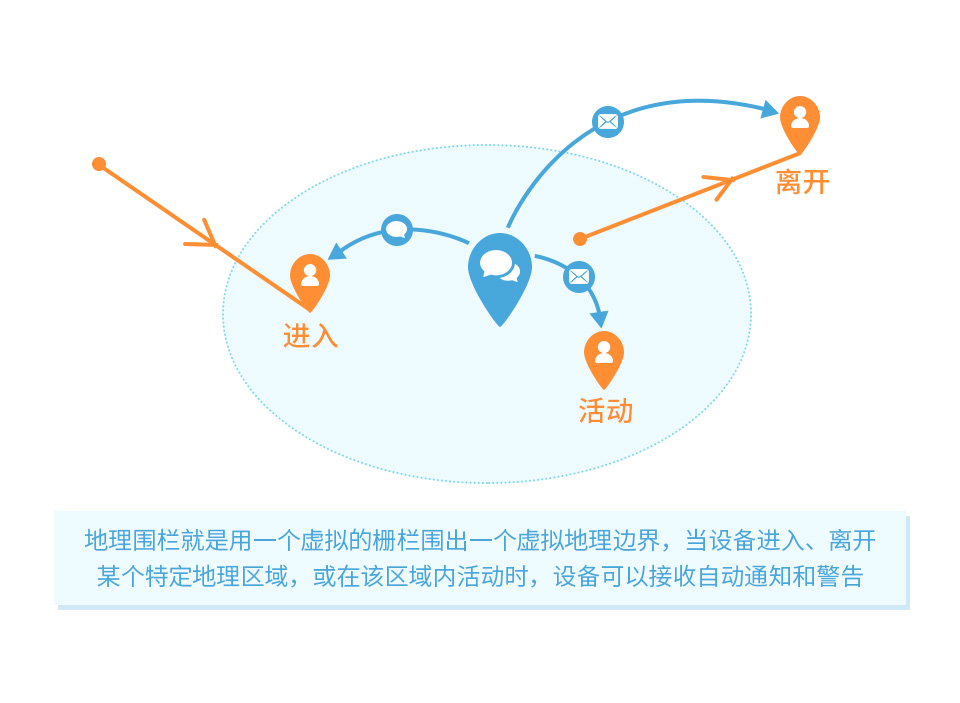

支持地理围栏功能


拥有-167dBm导航灵敏度及卓越的防欺骗抗干扰性能

树莓派MAX-M8Q GNSS HAT扩展板云平台通信

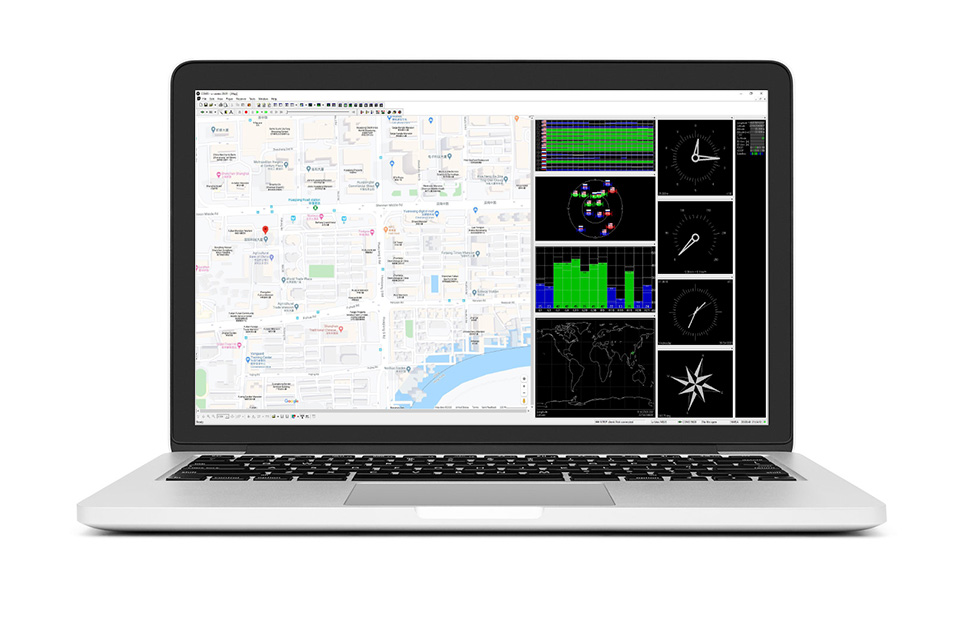

支持U-Center软件


方便设置模块各项功能

树莓派MAX-M8Q GNSS HAT扩展板云平台通信

应用场景


车辆跟踪、资产跟踪、安全系统、工业PDA和GIS应用等

树莓派MAX-M8Q GNSS HAT扩展板基于Raspberry Pi 40PIN接口设计

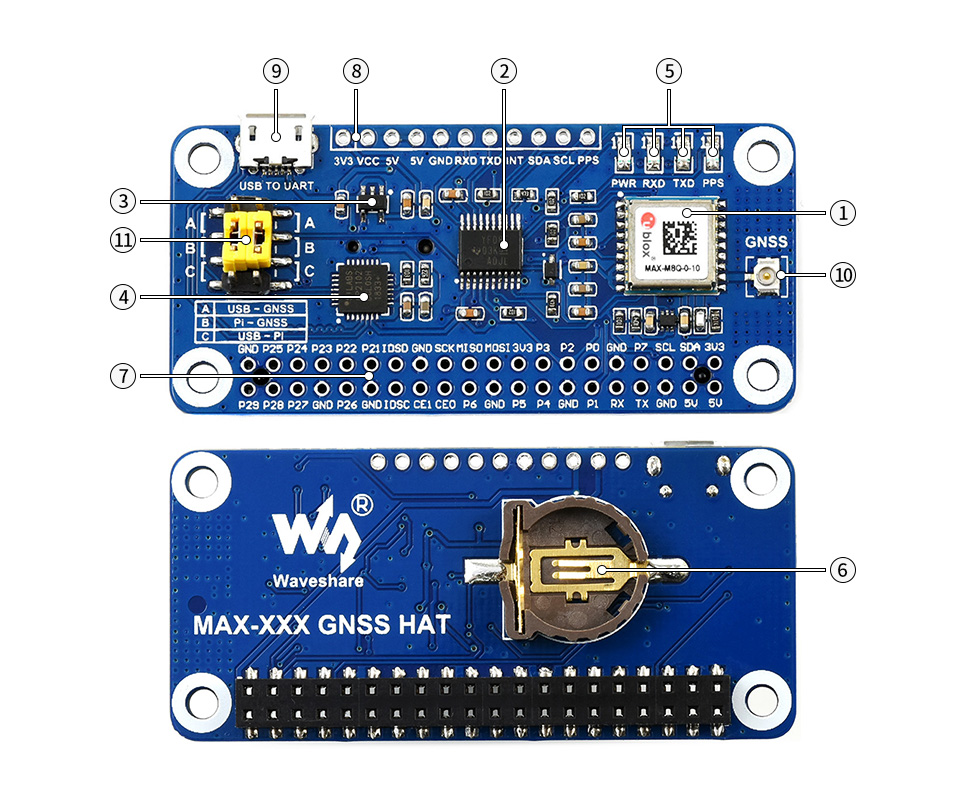

资源简介

树莓派MAX-M8Q GNSS HAT扩展板资源简介

器件简介

  1. MAX-M8Q模组
  2. TXS0108EPWR电平转换芯片
  3. RT9193-33电源芯片
  4. CP2102
    • USB转UART芯片
  5. 状态指示灯
    • RXD/TXD:串口收发指示灯
    • PPS:GPS状态指示灯
    • PWR:电源指示灯
  6. ML1220电池座
    • 可接ML1220充电电池,用于断电
      保存数据和热启动

接口简介

  1. Raspberry Pi GPIO接口
    • 方便接入Raspberry Pi
  2. UART,I2C外设接口
    • 方便其它MCU接入
  3. USB TO UART接口
  4. GNSS天线接口

跳线说明

  1. UART选择跳线帽
    • A:USB转串口控制MAX-M8Q
    • B:树莓派控制MAX-M8Q
    • C:USB转串口访问树莓派

接口定义


树莓派MAX-M8Q GNSS HAT扩展板接口定义

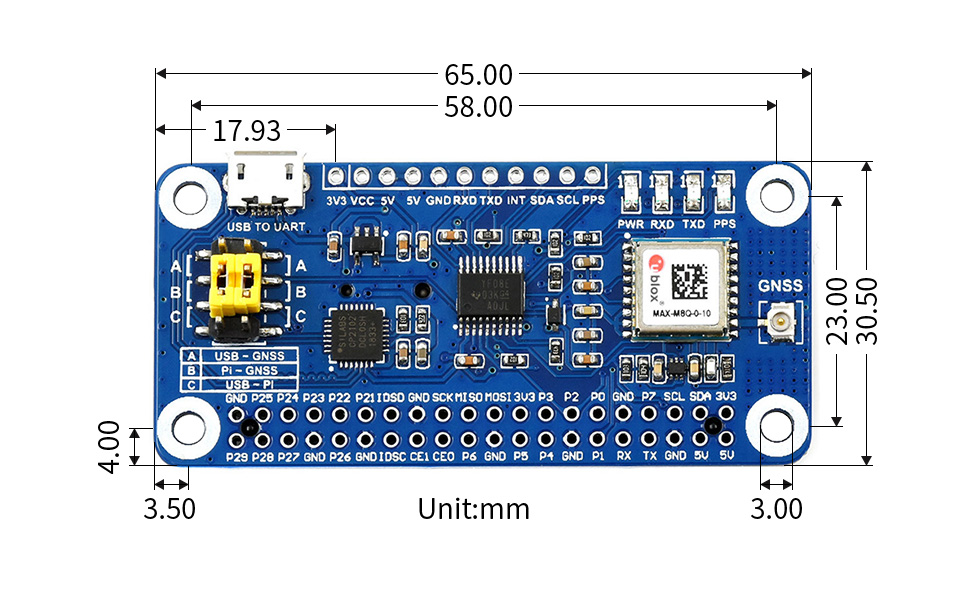

外形尺寸


树莓派MAX-M8Q GNSS HAT扩展板外形尺寸


资料及服务

微雪电子资料及服务
认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 示例程序
  • 数据手册
  • 开发资料



(例程资料以链接中实际给出的为准)


资料路径:www.waveshare.net/wiki/MAX-M8Q_GNSS_HAT

配置清单



  1. MAX-M8Q GNSS HAT × 1
  2. GPS External Antenna (B) × 1
  3. USB线 type A公口 转 micro公口 × 1
  4. RPi铜柱包(2PCS套) ×1
  5. 2×20PIN长排座 ×1
