Jetson Orin Nano/NX Super底板基于Jetson Orin Nano/NX人工智能AI模组设计兼容英伟达Jetson Orin Nano Super官方套件底板

适用于Jetson Orin Nano/NX Super核心模组，五路USB接口，两路M.2 Key M和一路M.2 Key E接口等

价格

原价

型号

JETSON-ORIN-IO-BASE

SKU

24726

品牌

Waveshare

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

Jetson Orin 系列相关产品

Orin Nano 4GB 核心板

Orin Nano 4GB 微雪套件

Orin Nano 8GB 核心板

Orin Nano 8GB 微雪套件

Orin Nano 8GB 官方套件

Orin NX 8GB 核心板

Orin NX 8GB 微雪套件

Orin NX 16GB 核心板

Orin NX 16GB 微雪套件

Orin Nano/NX 扩展板

Orin 原装散热器

产品详情
产品资料

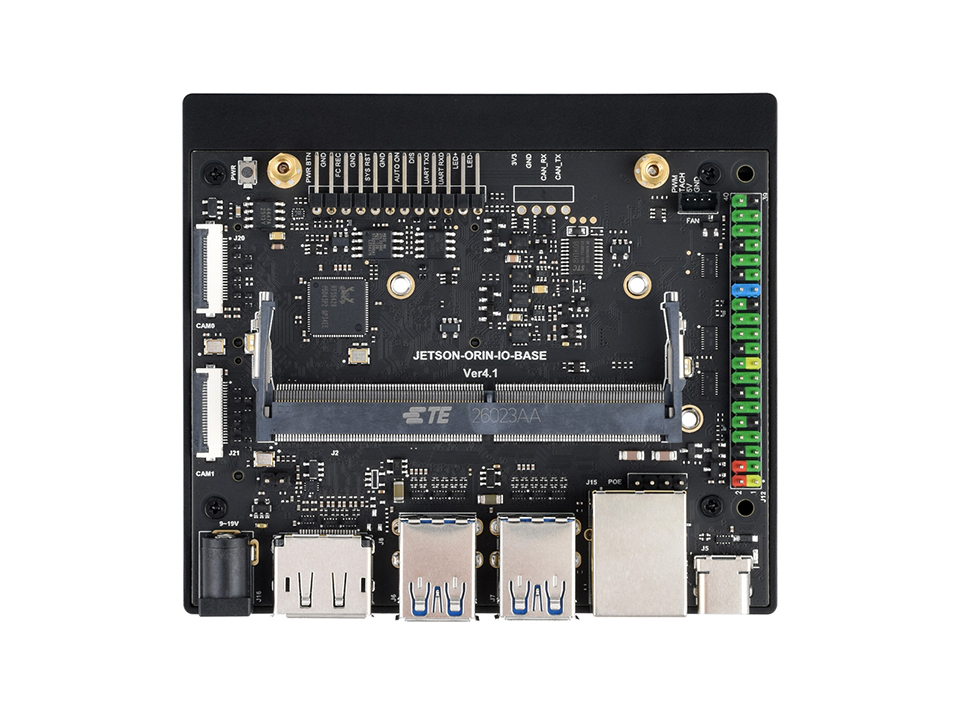

配置清单

加入购物车

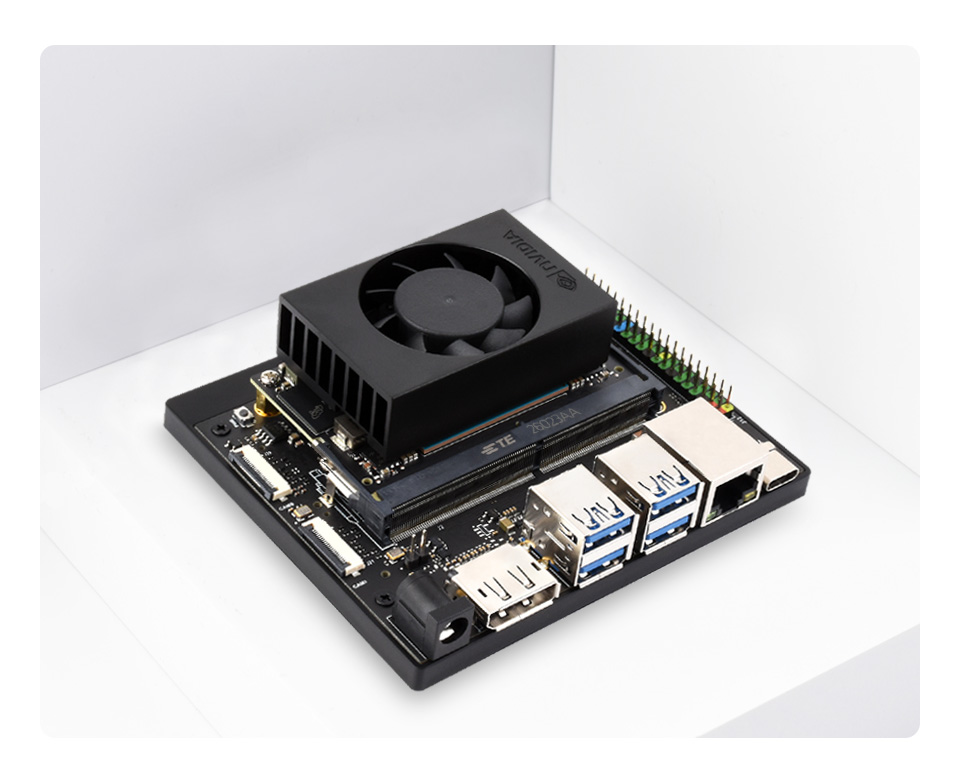

该产品仅为底板，需要搭配核心板使用

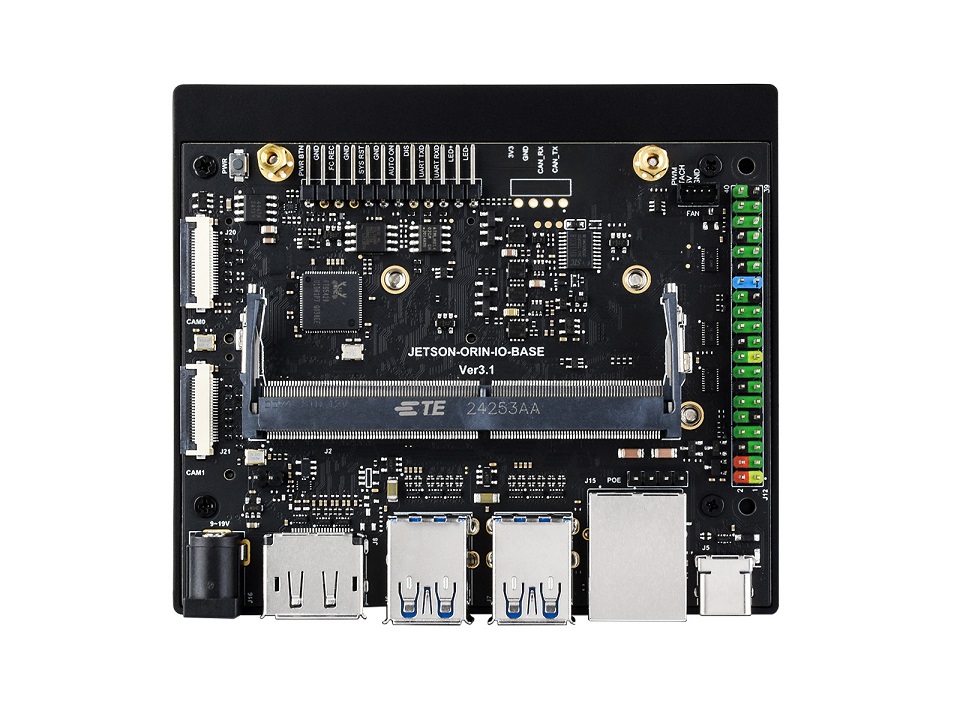

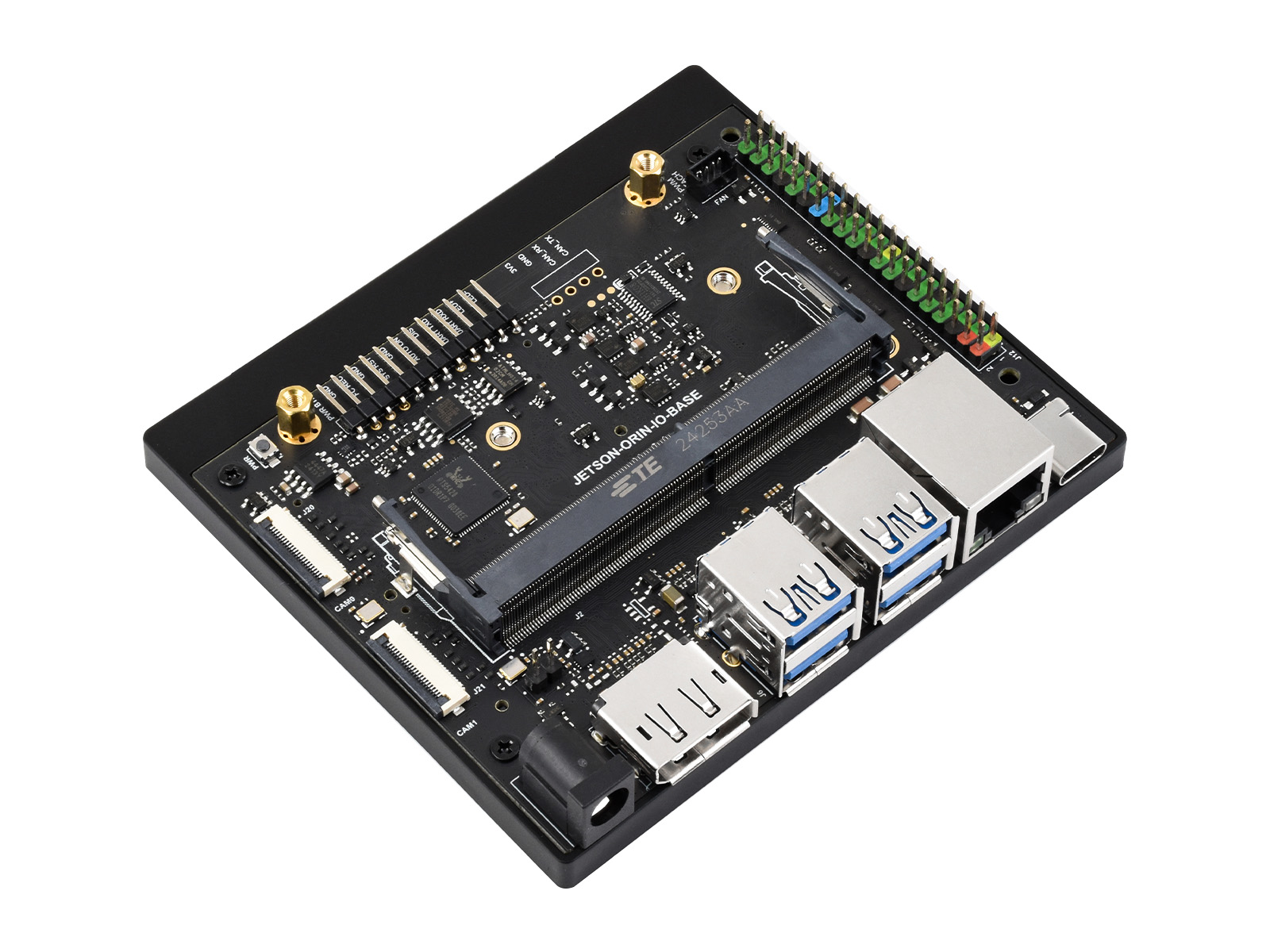

JETSON-ORIN-IO-BASE

Jetson Orin Nano/NX 微雪适配底板

基于 Jetson Orin Nano 和 Jetson Orin NX 核心板设计，提供了与英伟达 Jetson Orin Nano Developer Kit (Orin Nano 官方套件) 几乎一模一样的 外设接口、大小及厚度，用户可借助其运行核心板开发自己的应用程序，并应用到各种人工智能项目当中。

支持 Orin 核心模组

支持接入 NVIDIA Jetson Orin Nano 和 Jetson Orin NX 核心板

接入摄像头

扩展两路 CSI 接口，适用于人脸识别、道路标识线识别和车牌识别等 AI 智能应用场景中

注：接入摄像头需要另外购买转接线

五路 USB 接口

四路 Tyep-A + 一路 Type-C

可接入更多更丰富的外设，USB 3.2 Gen 2 接口可支持高达 10Gbps 数据传输，Tyep-C 接口可用于系统烧录

4K 高清输出

支持 DisplayPort 高清接口

彩色 40PIN GPIO 接口

采用颜色区分，扩展 I2C、SPI、I2S、UART、GPIO 等资源

灵活的存储和无线扩展

底板扩展了两个 M.2 Key M 接口方便用户接入固态硬盘，并引出 M.2 Key E 接口可供用户接入无线网卡，让设备减少线材束缚

图片仅供展示，本产品不含固态硬盘和无线网卡

资源简介

260PIN DO-DIMM 连接器
用于连接 Jetson Orin Nano/NX 模组
12PIN 排针
引出电源、复位按键、force recovery 设置、调试串口、自动上电使能和电源指示灯等引脚
电源按键
2 路 22PIN CSI 摄像头接口
DC 电源接口
支持宽电压，支持接入 9V~19V 电压，接口尺寸兼容 5.5×2.5 插头
DP 显示接口
支持 4K 显示
4 路 USB 3.2 Gen2 Type-A 接口
可支持高达 10Gbps 数据传输

以太网接口
RJ45 千兆以太网口
USB Type-C 接口
可用于系统烧录和数据通信
40PIN 排针
4PIN PWM 风扇接口
M.2 Key E
可接入无线网卡
2 路 M.2 Key M
可接 NVME 固态硬盘
RTC 备用电池接口
PH1.25 2P
