1.9寸IPS彩色LCD显示屏 170×320分辨率 SPI接口262K彩色屏幕

IPS屏幕 LED背光 ST7789V2驱动芯片 (Raspberry Pi/Arduino/STM32等示例程序)
价格
原价
型号
1.9inch LCD Module
SKU
23822
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

1.9 英寸 LCD 扩展板

内置 ST7789V2 驱动芯片,使用 SPI 接口通信

提供树莓派、Arduino、STM32 等例程资料

1.9 英寸 LCD 扩展板
  • 尺寸 1.9 英寸
  • 分辨率 170 × 320
  • 显示颜色 262K 彩色
  • 通信接口 SPI
  • 显示面板 面板
  • 驱动芯片 ST7789V2

产品特点

  • • 170 × 320 分辨率,262K 彩色,能清晰地显示彩色图片
  • • 使用 SPI 控制,确保不会占用太多接口引脚资源,可接入 Raspberry Pi /
       Arduino / STM32 等主控板
  • • 提供完善的配套资料手册 (Raspberry Pi / Arduino / STM32 等示例程序)

产品参数

工作电压 3.3V / 5V 分辨率 170 × 320 pixels
通信接口 4-wire SPI 显示尺寸 22.70 × 42.72mm
显示面板 IPS 像素大小 0.1335 × 0.1335mm
控制芯片 ST7789V2 产品尺寸 27.3 × 51.2mm

板载电平转换芯片

兼容 3.3V / 5V 电源输入

1.9 英寸 LCD 扩展板接入Raspberry Pi主板

SPI 控制接口

可接入 Raspberry Pi / Arduino / STM32 等主控板

1.9 英寸 LCD 扩展板SPI控制接口
BL 背光
RST 复位,低电平有效
DC 数据/命令,低电平表示命令,高电平表示数据
CS 片选,低电平有效
CLK SPI 时钟信号输入
DIN SPI 数据输入
GND 电源地
VCC 电源正 (3.3V / 5V 电源输入)

硬件连接

接入 Raspberry Pi 主板

1.9 英寸 LCD 扩展板接入Raspberry Pi主板

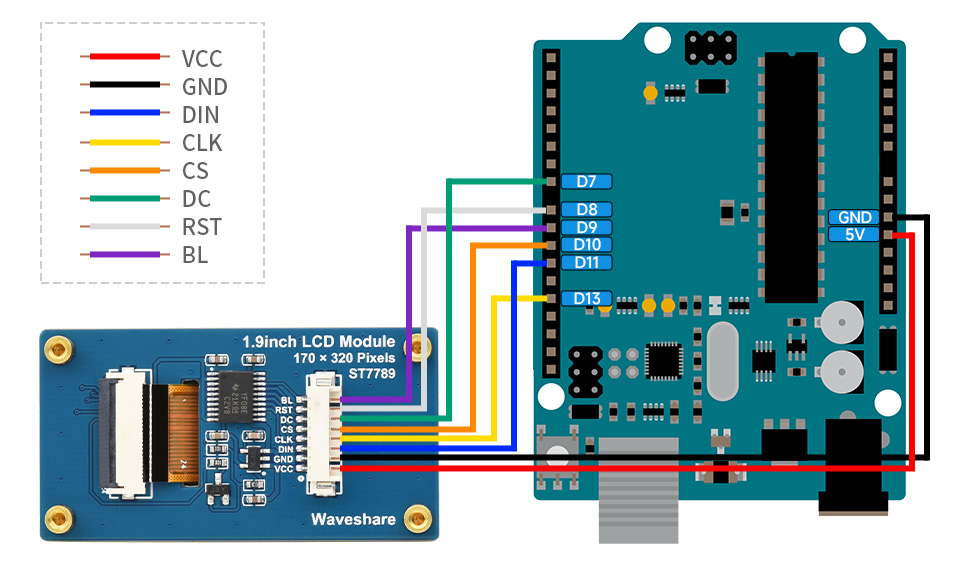

接入 Arduino 主板

1.9 英寸 LCD 扩展板接入Arduino主板

接入 STM32 主板

1.9 英寸 LCD 扩展板接入STM32主板

使用示例

1.9 英寸 LCD 扩展板使用示例

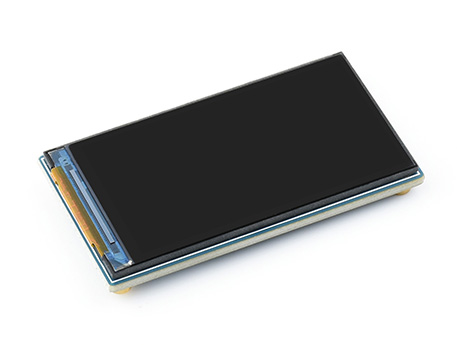

产品展示

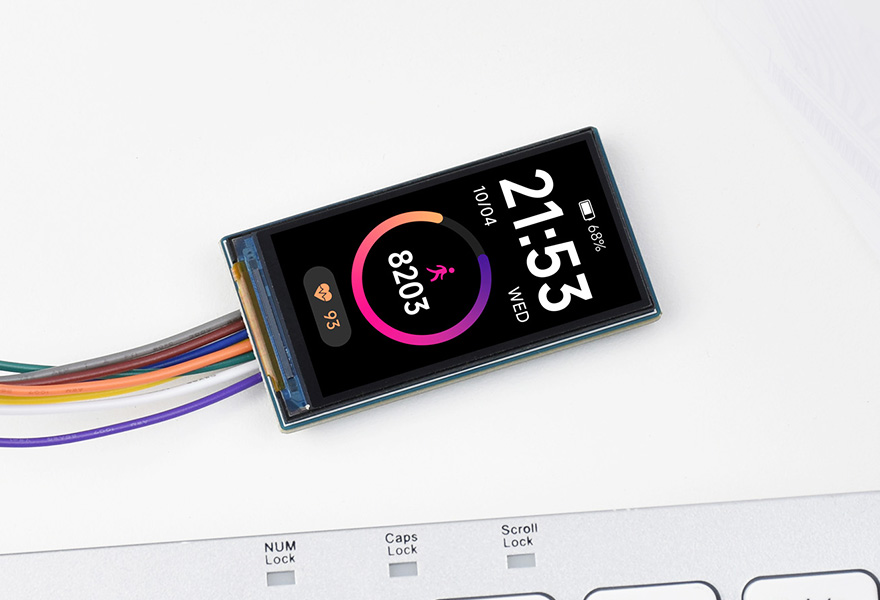

1.9 英寸 LCD 扩展板产品展示
1.9 英寸 LCD 扩展板产品展示
1.9 英寸 LCD 扩展板产品展示

产品尺寸

1.9 英寸 LCD 扩展板产品尺寸

产品选型


型号 类型 显示颜色 分辨率 显示面积
(mm×mm)
支持接口 驱动芯片 尺寸
(mm×mm)
排针接口
0.49inch OLED Module OLED 白色 64×32 14.40×11.50 I2C SSD1315 15.5×13.0 MX1.25端子
0.85inch LCD Module IPS 65K彩色 128×128 15.21×15.21 4-wire SPI GC9107 19.0×22.5 GH1.25端子
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 弯排针
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排针
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C
SSD1306 33.0×33.5 弯排针
0.96inch OLED (B) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C
SSD1306 33.0×33.5 直排针
0.96inch OLED Module (C) OLED 黄蓝双色块* 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (D) OLED 白色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (E) OLED 蓝色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch RGB OLED Module OLED 65K彩色 64×128 10.862×21.736 3/4-wire SPI SSD1357 32.5×26.0 GH1.25端子
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.27inch RGB OLED Module OLED 262K彩色 128×96 25.708×19.28 3/4–wire SPI SSD1351 42.2×29.0 GH1.25端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5
PH2.0端子
1.28inch Touch LCD IPS
(带触摸)
65K彩色 240×240 Φ32.4mm 4-wire SPI、I2C GC9A01、
CST816S
40.4×37.5
Φ38.5
GH1.25端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C
SH1106 40.5×37.5 弯排针
1.3inch OLED (B) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C
SH1106 40.5×37.5 直排针
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.32inch OLED Module OLED 白色(16灰度) 128×96 26.86×20.14 4–wire SPI、I2C SSD1327 34.3×30.5 GH1.25端子
1.47inch LCD Module IPS 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch LCD Module IPS 262K彩色 240×280 24.77×28.90 4-wire SPI NV3030B 28.5×35.0 GH1.25端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch OLED Module (B) OLED 白色 128×128 26.855×26.855 4-wire SPI、I2C SH1107 38.5×44.5 GH1.25端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.54inch OLED Module OLED 白色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.54inch OLED Module (B) OLED 蓝色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.69inch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI ST7789V2 31.5×39.0 GH1.25端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
1.83inch LCD Module IPS 65K彩色 240×280 30.20×35.23 4-wire SPI NV3030B 33.0×40.0 GH1.25端子
1.9inch LCD Module IPS 262K彩色 170×320 22.70×42.72 4-wire SPI ST7789V2 51.2×27.3 GH1.25端子
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789VW 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子
2.42inch OLED Module OLED 白色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
2.42inch OLED Module (C) OLED 黄色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
*0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成,是双色块屏,不是“双色屏”

资料及服务


微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. 1.9inch LCD Module × 1
  2. GH1.25 8PIN 连接线 20cm × 1

保修服务


保修3个月



免费保修


保修期内,正常使用下产生的质量问题,比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品,请妥善存放和使用,若屏幕或镜头出现磨损或爆裂,无法保修。

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
