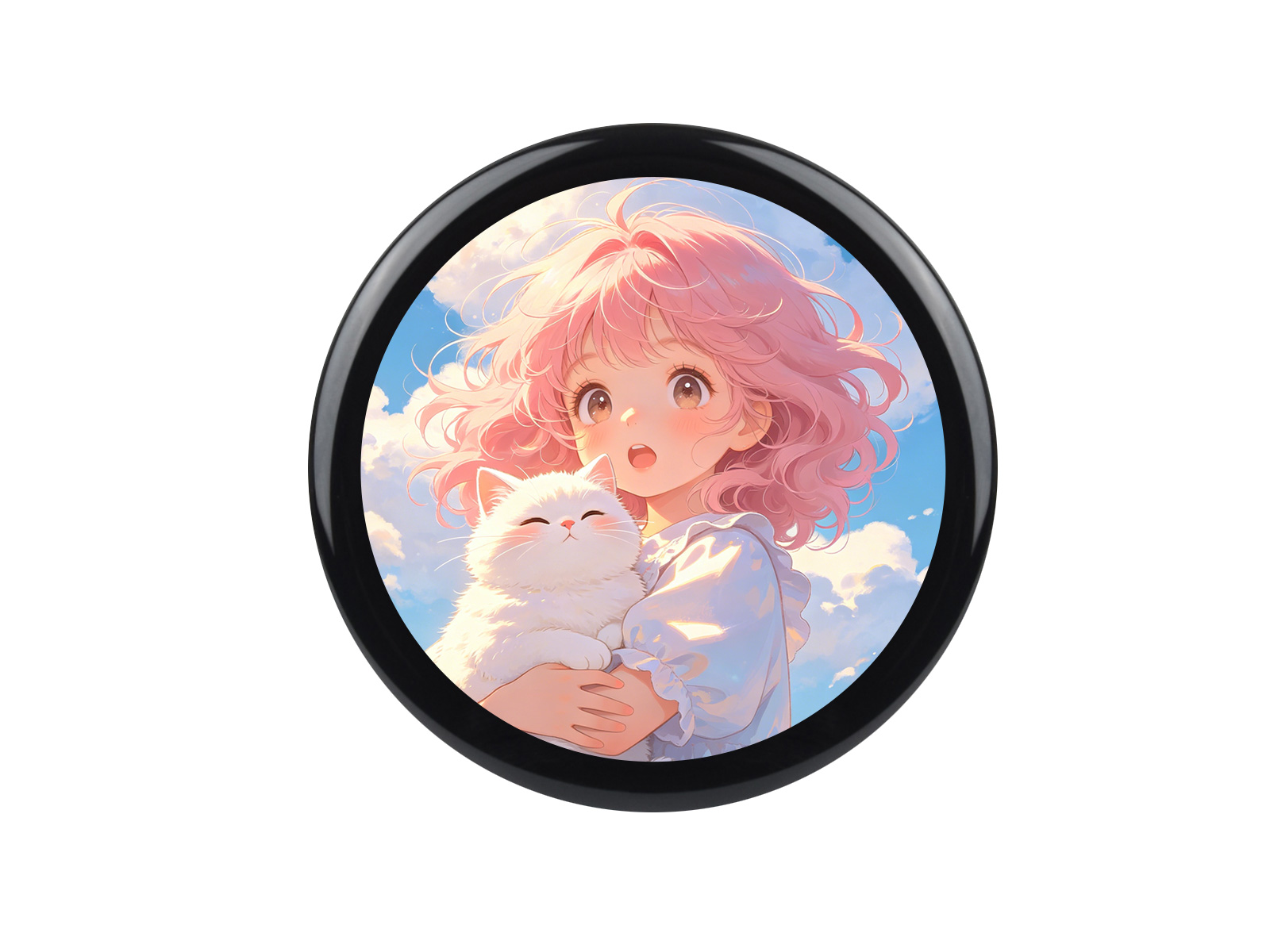

1.46英寸LCD触摸屏带扩展板 412×412分辨率 16.7M彩色 QSPI/I2C接口 SPD2010驱动

QSPI高速刷新，3.3V/5V宽压，QSPI+I2C接口，板载电平转换，附例程资料

价格

原价

型号

1.46inch Touch LCD Module

SKU

34955

品牌

Waveshare

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

小尺寸LCD显示屏

2.4" TFT

2" IPS

1.9" IPS

1.83" IPS

1.8" TFT

1.69" IPS

1.54" IPS

1.47" IPS

1.46" IPS

1.3" IPS

1.28" IPS

1.28" IPS (带触摸)

1.14" IPS

0.96" IPS

0.85" IPS

产品详情
产品资料
配置清单
保修&售后服务

加入购物车立即购买

1.46 英寸触摸 LCD 带扩展板

内置 SPD2010 显示触控一体芯片，使用 QSPI 和 I2C 接口通信

提供树莓派、ESP32、Pico、Arduino 和 STM32 等例程资料

尺寸 1.46 英寸
分辨率 412 × 412
显示颜色 16.7M 彩色
显示面板面板

显示触控一体芯片 SPD2010
显示接口 QSPI
触摸接口 I2C

产品特点

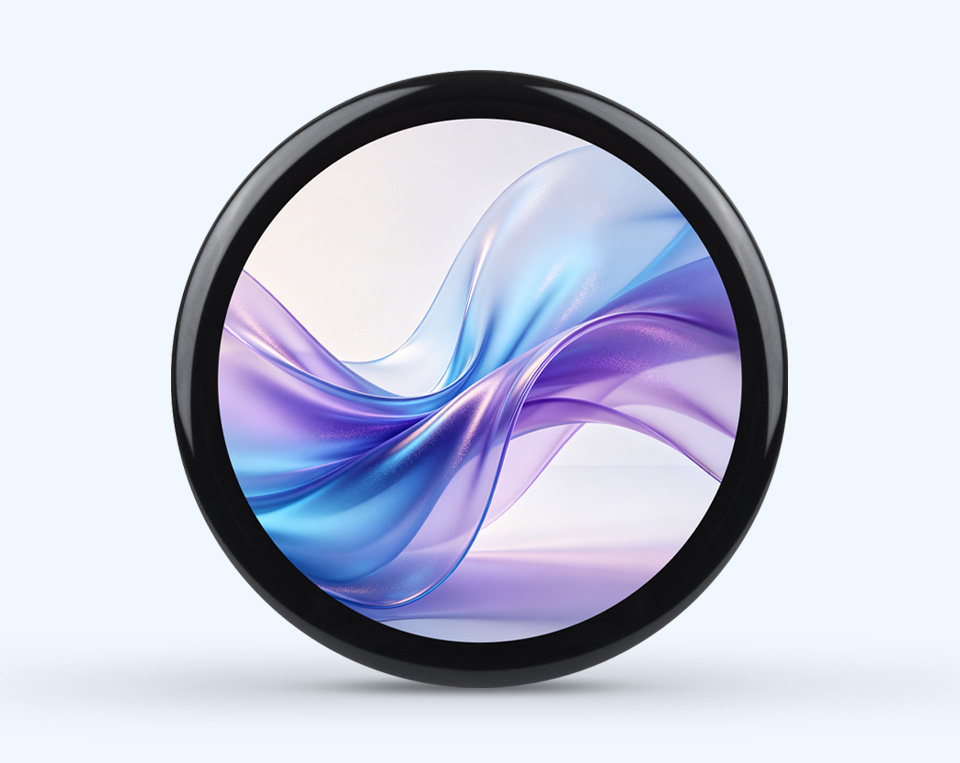

412 × 412 分辨率，16.7M 彩色，能清晰地显示彩色图片
触摸屏透过率高，响应快，寿命长

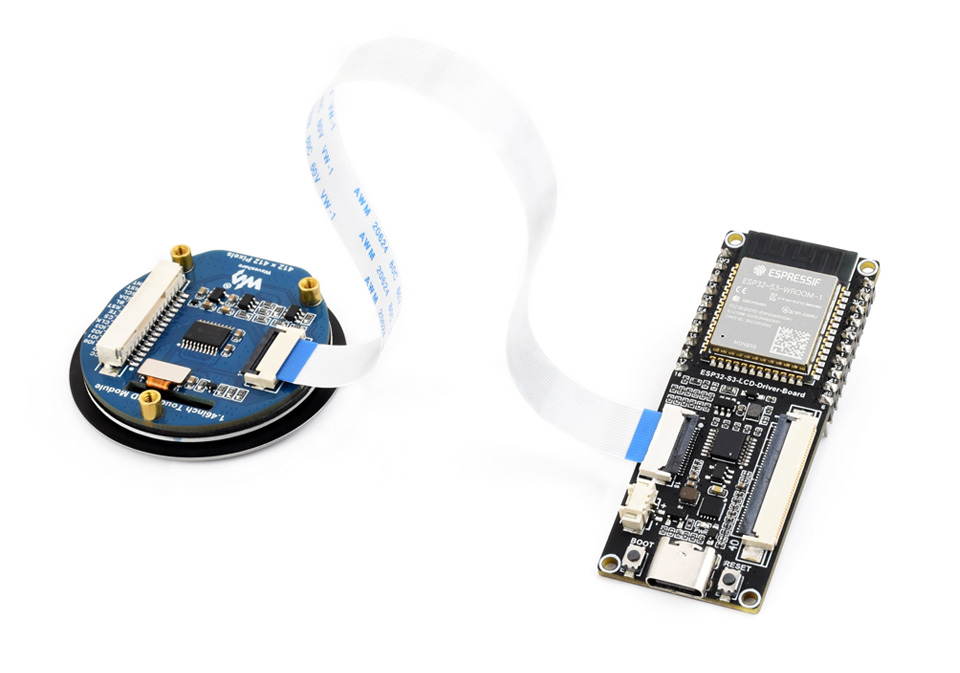

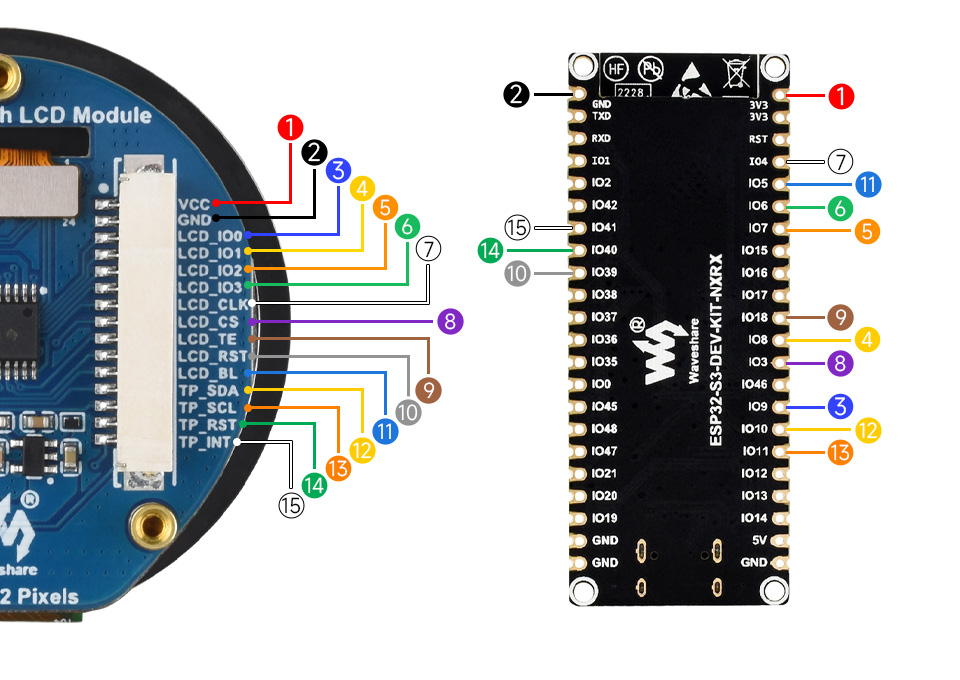

内置 SPD2010 显示触控一体芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源，可接入 Raspberry Pi / Pico / ESP32 S3 / Arduino / STM32 等主控板
提供树莓派、ESP32、Pico、Arduino 和 STM32 等例程资料

产品参数

驱动芯片	SPD2010
工作电压	3.3V / 5V	分辨率	412 × 412 pixels
显示接口	QSPI	触摸接口	I2C
显示面板	IPS	触摸类型	电容感应式
显示尺寸	36.96 × 36.96 (mm)	亮度	450 cd/㎡

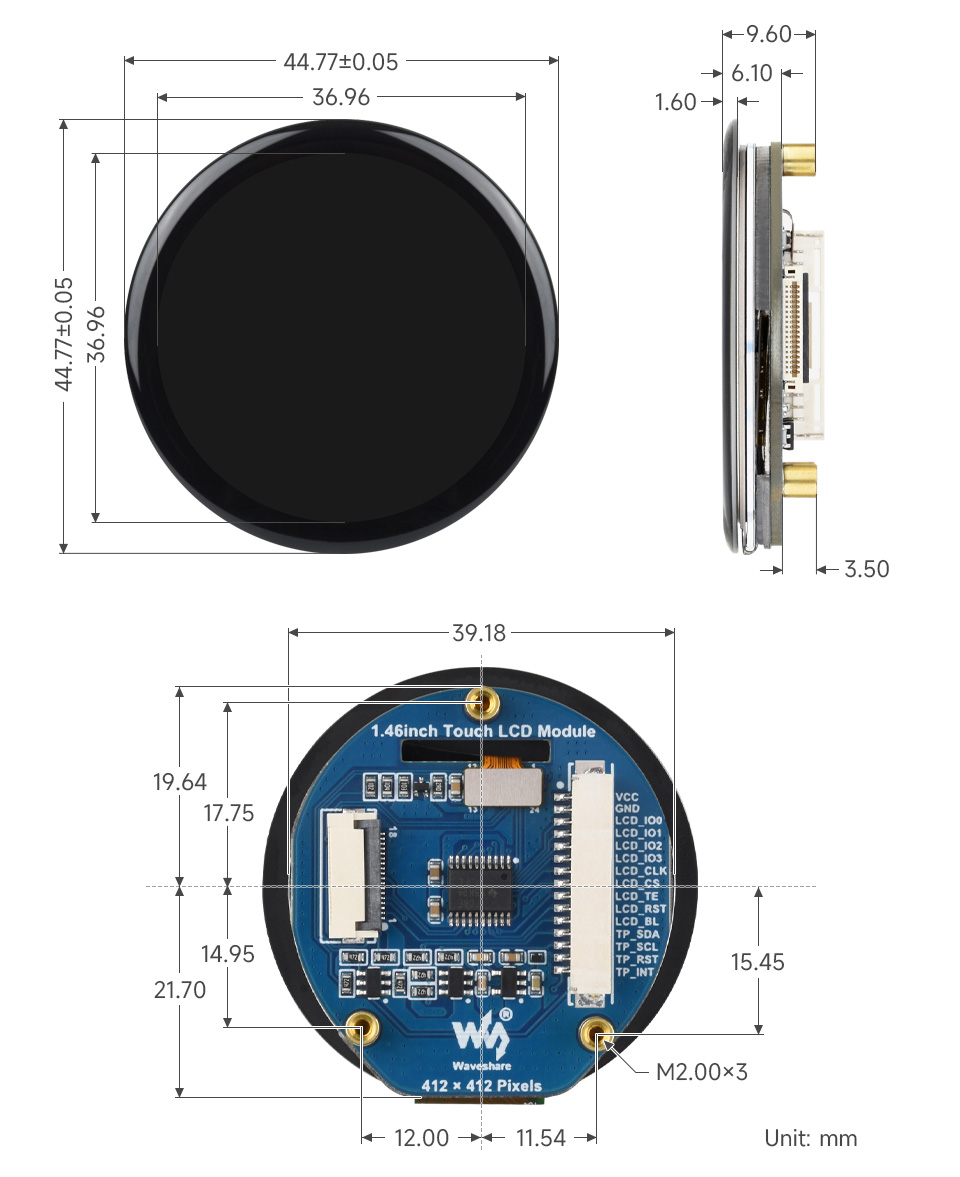

产品尺寸	44.77 × 44.77 (mm)

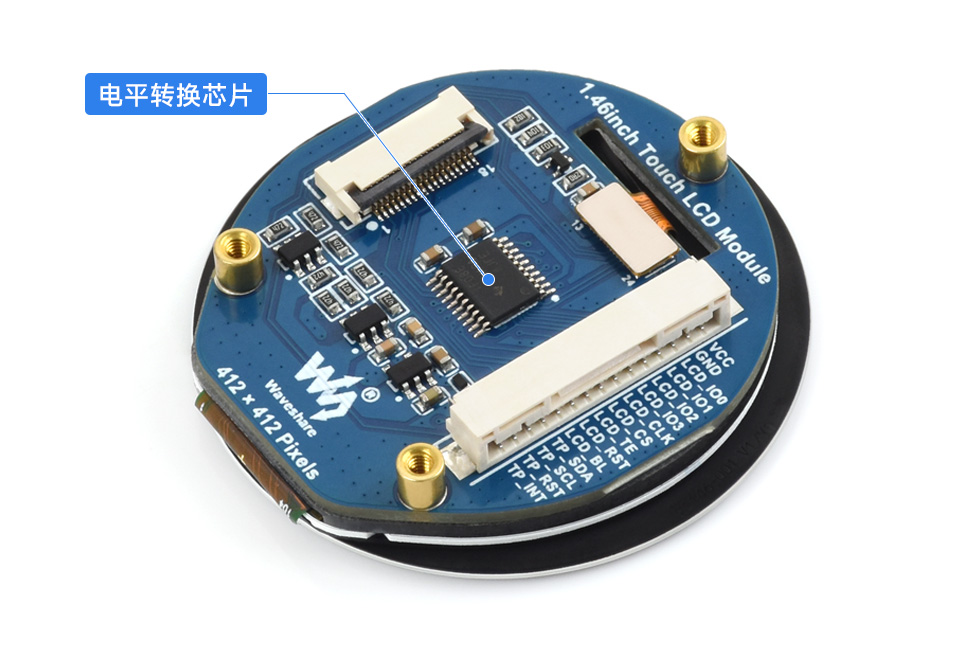

板载电平转换芯片

兼容 3.3V / 5V 电源输入

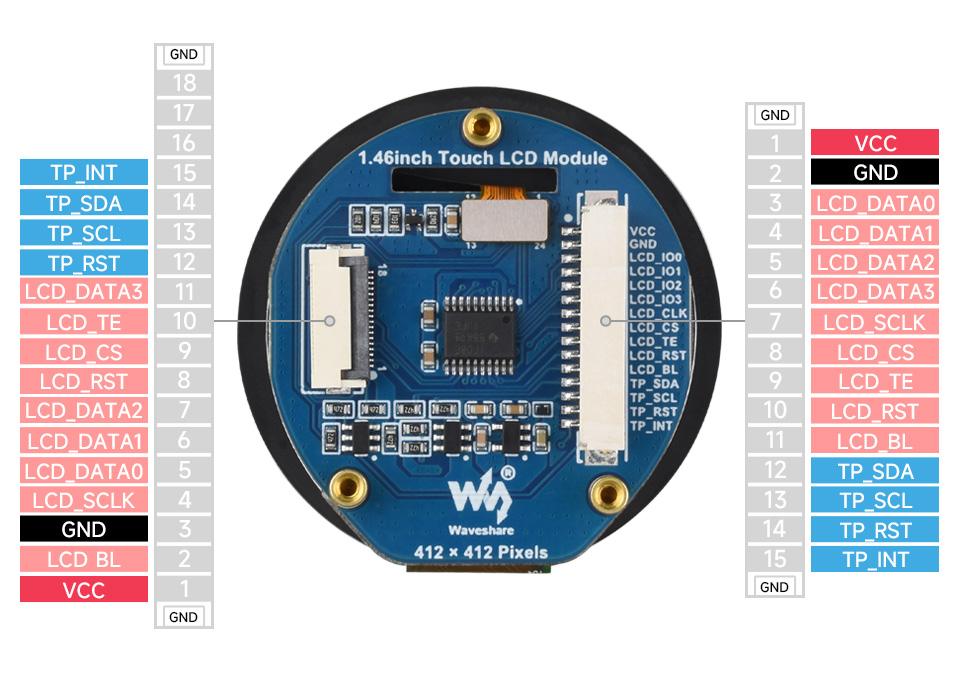

QSPI 和 I2C 控制接口

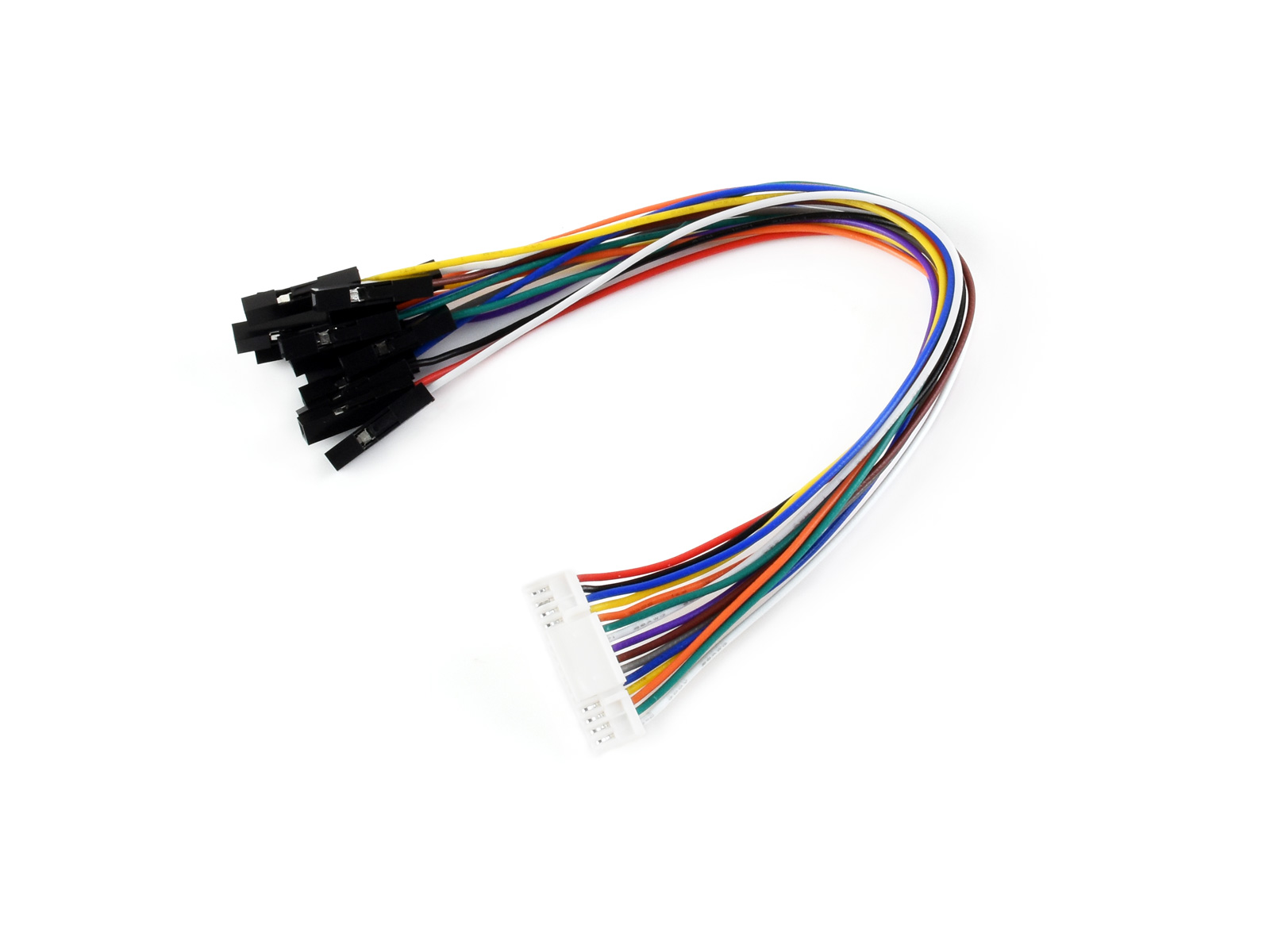

可选择 15PIN 端子接口或 18PIN 的 FPC 插槽接入控制

功能引脚	功能说明	15PIN 引脚序号	18PIN 引脚序号
VCC	电源正 (3.3V / 5V 电源输入)	1	1
GND	电源地	2	3
LCD_IO0	QSPI 数据信号引脚 0	3	5
LCD_IO1	QSPI 数据信号引脚 1	4	6
LCD_IO2	QSPI 数据信号引脚 2	5	7
LCD_IO3	QSPI 数据信号引脚 3	6	11
LCD_SCLK	QSPI 时钟信号引脚	7	4
LCD_CS	LCD 的片选引脚，低电平有效	8	9
LCD_TE	LCD 防撕裂同步信号	9	10
LCD_RST	LCD 的复位引脚，低电平有效	10	8
LCD_BL	LCD 的背光引脚	11	2
TP_SDA	TP 的数据引脚	12	14
TP_SCL	TP 的时钟引脚	13	13
TP_RST	TP 的复位引脚，低电平有效	14	12
TP_INT	TP 的中断引脚	15	15
