1.85英寸LCD触摸扩展板 360×360分辨率 262K彩色 QSPI/I2C接口

1200:1对比度，450cd/㎡高亮，3.3V/5V宽压，QSPI高速刷新，板载电平转换，附例程资料
价格
原价
型号
1.85inch Touch LCD Module
SKU
35079
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

2.4" TFT 2" IPS 1.9" IPS 1.85" IPS 1.83" IPS 1.8" TFT 1.69" IPS 1.54" IPS 1.47" IPS 1.46" IPS 1.3" IPS 1.28" IPS 1.28" IPS (带触摸) 1.14" IPS 0.96" IPS 0.85" IPS
点击查看更多
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买

1.85 英寸 触摸 LCD 扩展板

内置 ST77916 驱动芯片和 CST816S 电容触控芯片

提供 ESP32、Pico 和 STM32 等例程资料

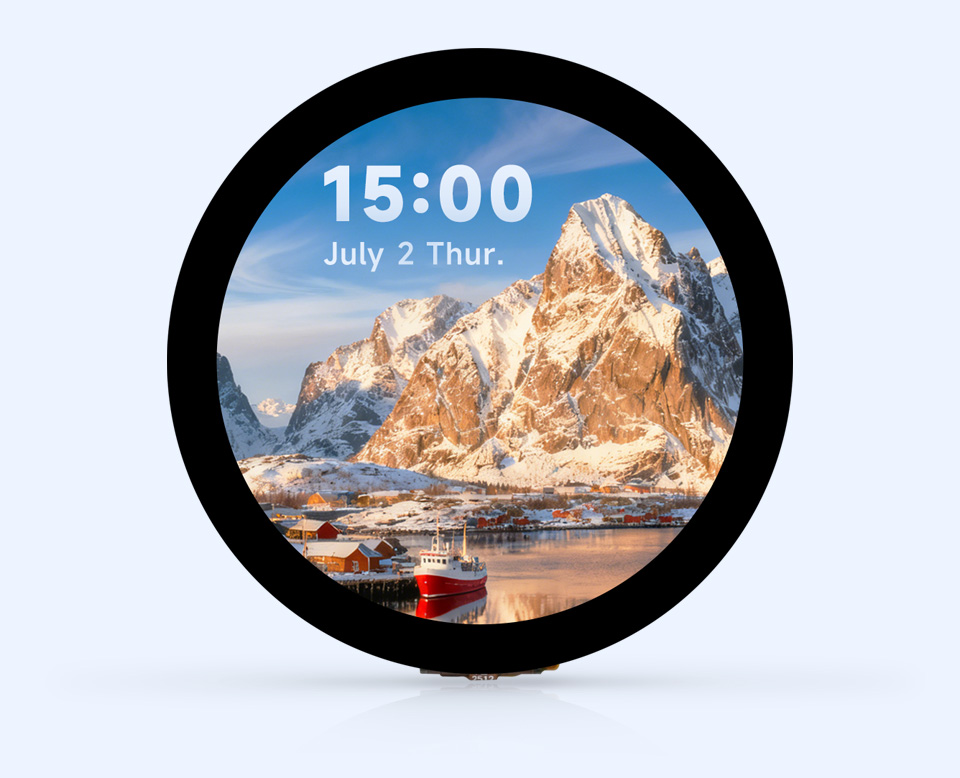

1.85 英寸圆形触摸屏 LCD 显示效果
  • 尺寸 1.85 英寸
  • 分辨率 360 × 360
  • 显示颜色 262K 彩色
  • 显示面板 面板
  • 显示芯片 ST77916
  • 显示接口 QSPI
  • 触摸芯片 CST816S
  • 触摸接口 I2C

产品特点

  • 360 × 360 分辨率，262K 彩色，能清晰地显示彩色图片
  • 触摸屏透过率高，响应快，寿命长
  • 内置 ST77916 驱动芯片和 CST816S 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源，可接入 ESP32 S3 / Raspberry Pi Pico / STM32 等主控板
  • 提供 ESP32、Pico 和 STM32 等例程资料

产品参数

工作电压 3.3V / 5V 分辨率 360 × 360 pixels
亮度 450 cd/㎡ 对比度 1200:1
显示芯片 ST77916 触摸芯片 CST816S
显示接口 QSPI 触摸接口 I2C
显示面板 IPS 触摸类型 电容感应式
显示尺寸 45.68 × 45.68 (mm) 显示颜色 262K
产品尺寸 55 × 55 (mm)

板载电平转换芯片

兼容 3.3V / 5V 电源输入

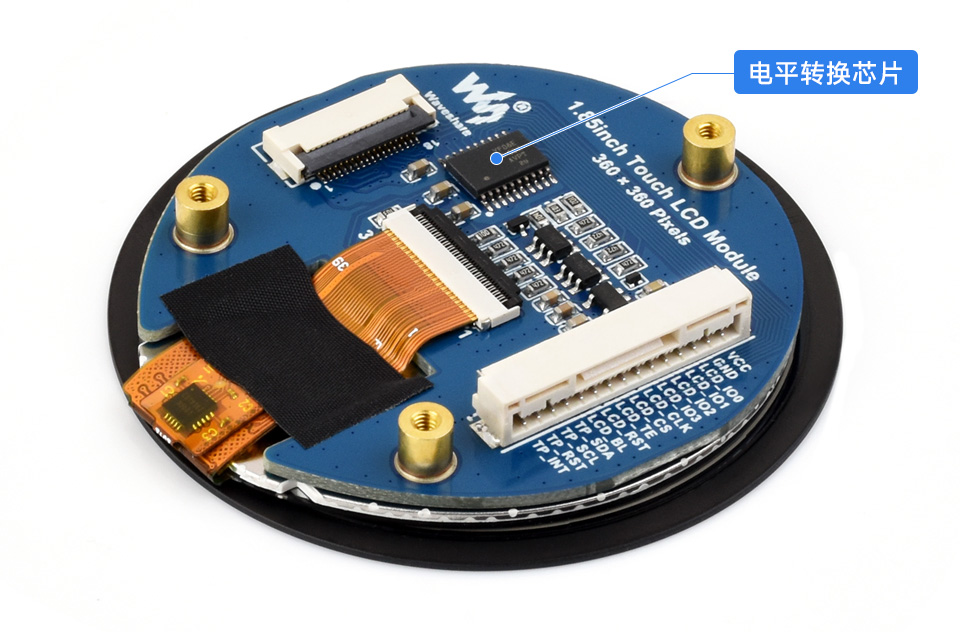

1.85 英寸 Touch LCD 模块板载电平转换芯片

QSPI 和 I2C 控制接口

可选择 15PIN 端子接口或 18PIN 的 FPC 插槽接入控制

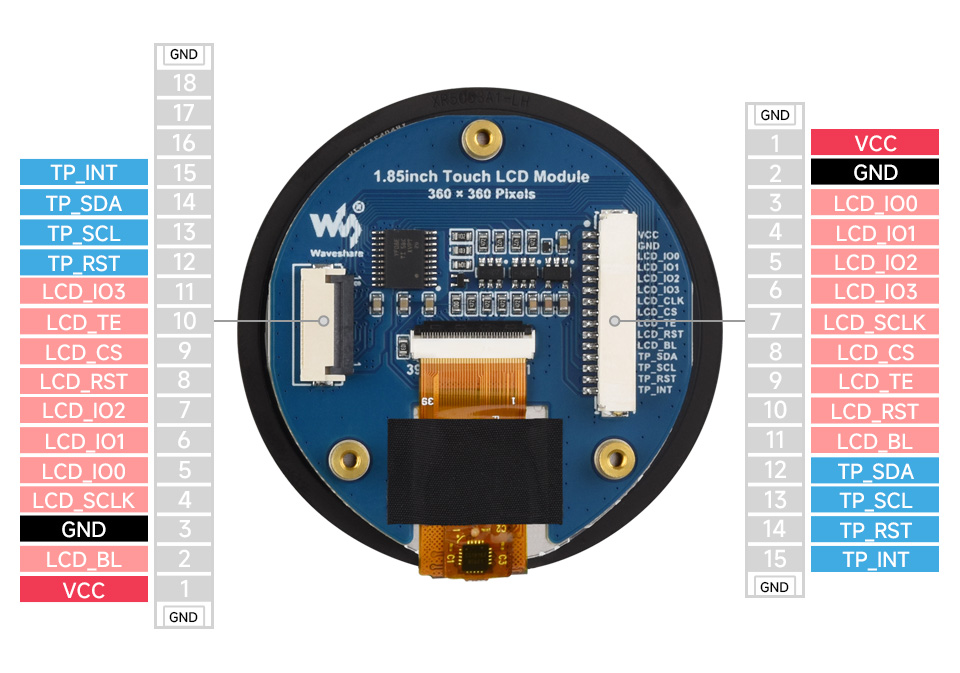

1.85 英寸圆形 LCD 模块 15Pin 及 18Pin 引脚定义
功能引脚 功能说明 15PIN
引脚序号 		18PIN
引脚序号
VCC 电源正 (3.3V / 5V 电源输入) 1 1
GND 电源地 2 3
LCD_IO0 QSPI 数据信号引脚 0 3 5
LCD_IO1 QSPI 数据信号引脚 1 4 6
LCD_IO2 QSPI 数据信号引脚 2 5 7
LCD_IO3 QSPI 数据信号引脚 3 6 11
LCD_SCLK QSPI 时钟信号引脚 7 4
LCD_CS LCD 的片选引脚，低电平有效 8 9
LCD_TE LCD 防撕裂同步信号 9 10
LCD_RST LCD 的复位引脚，低电平有效 10 8
LCD_BL LCD 的背光引脚 11 2
TP_SDA TP 的数据引脚 12 14
TP_SCL TP 的时钟引脚 13 13
TP_RST TP 的复位引脚，低电平有效 14 12
TP_INT TP 的中断引脚 15 15

硬件连接

接入 ESP32-S3-DEV-KIT 开发板

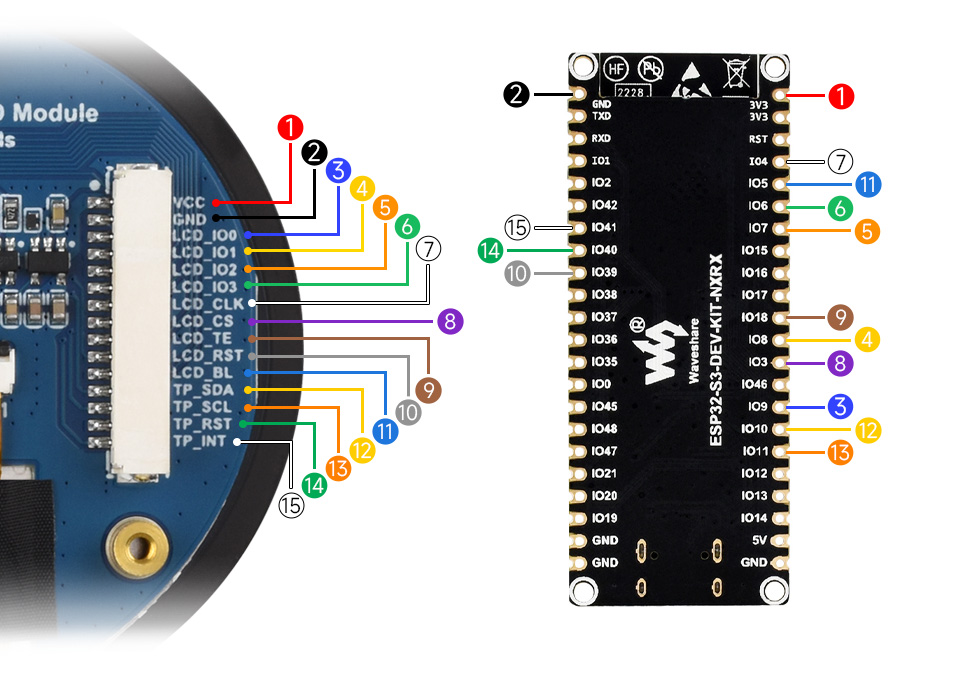

1.85 英寸 LCD 连接 ESP32-S3 开发板示例

接入 ESP32-S3-LCD-Driver-Board 驱动板

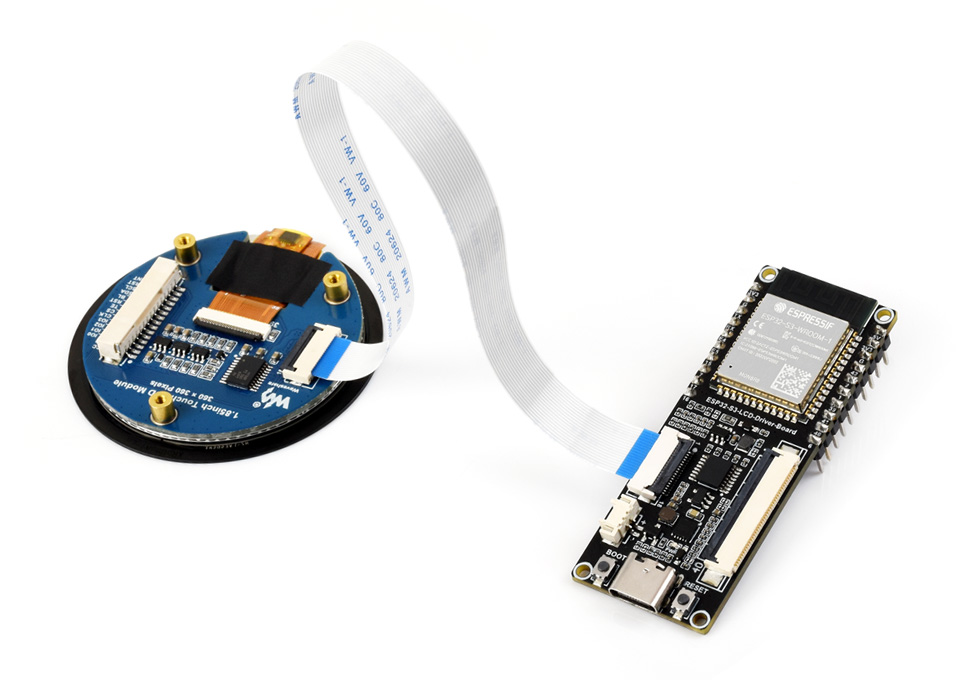

1.85 英寸 LCD 连接 ESP32-S3 驱动板示例

图片仅供展示，详细配置请参考配置清单

产品尺寸

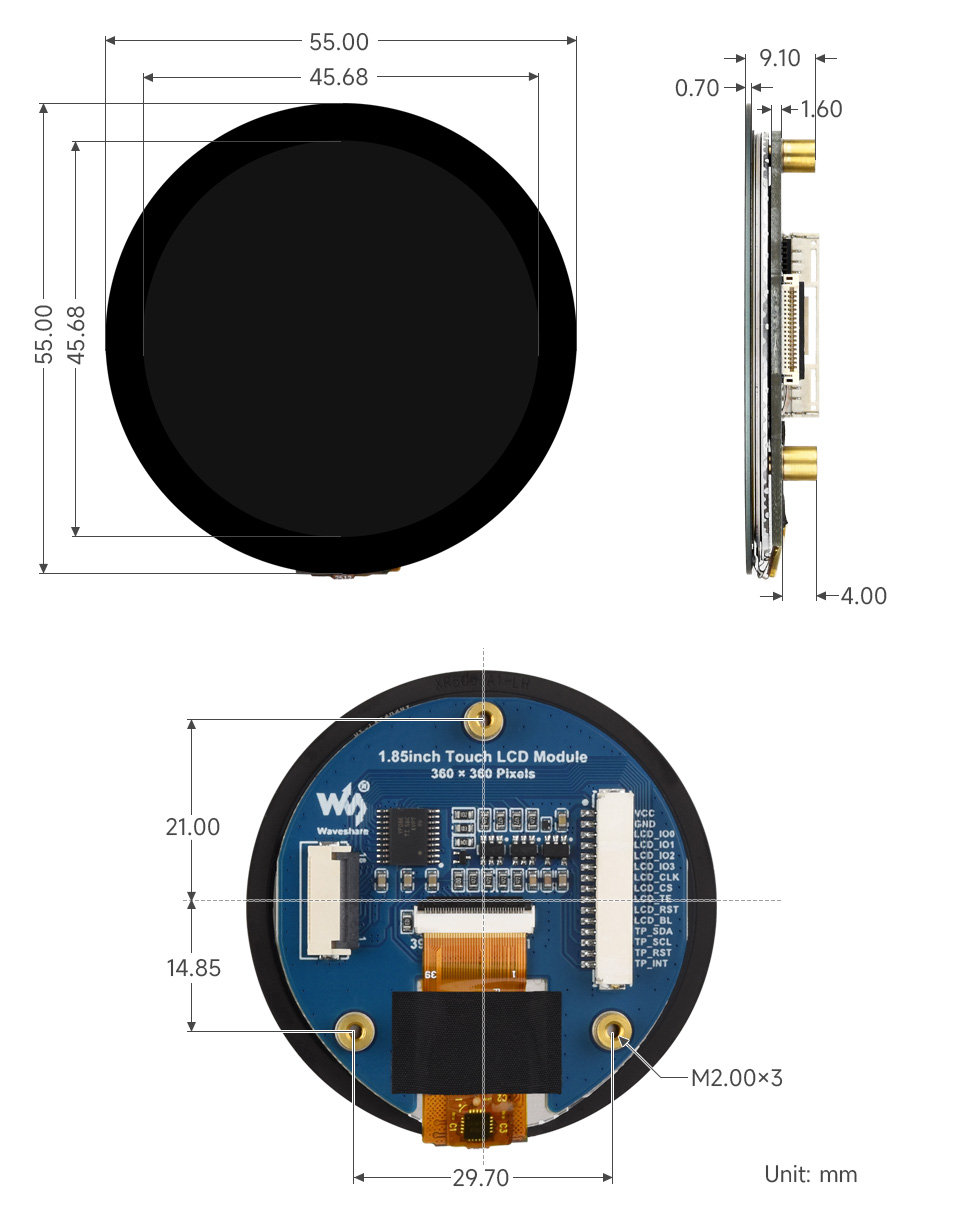

1.85 英寸圆形触摸 LCD 模块机械尺寸图

产品选型


型号 类型 显示颜色 分辨率 显示面积
(mm×mm)		 支持接口 驱动芯片 尺寸
(mm×mm)		 排针接口
0.49inch OLED Module OLED 白色 64×32 14.40×11.50 I2C SSD1315 15.5×13.0 MX1.25端子
0.71inch LCD Module IPS 65K彩色 160×160 18.00×18.00 4-wire SPI GC9D01 20.1×22.3 SH1.0端子
0.71inch DualEye LCD Module IPS 65K彩色 160×160 18.00×18.00 SPI GC9D01 20.00×51.00 SH1.0端子
0.85inch LCD Module IPS 65K彩色 128×128 15.21×15.21 4-wire SPI GC9107 19.0×22.5 GH1.25端子
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 弯排针
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排针
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 弯排针
0.96inch OLED (B) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 直排针
0.96inch OLED Module (C) OLED 黄蓝双色块* 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (D) OLED 白色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (E) OLED 蓝色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch RGB OLED Module OLED 65K彩色 64×128 10.862×21.736 3/4-wire SPI SSD1357 32.5×26.0 MX1.25端子
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.27inch RGB OLED Module OLED 262K彩色 128×96 25.708×19.28 3/4–wire SPI SSD1351 42.2×29.0 MX1.25端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5		 PH2.0端子
1.28inch Touch LCD IPS
(带触摸)		 65K彩色 240×240 Φ32.4mm 4-wire SPI、I2C GC9A01、
CST816S		 40.4×37.5
Φ38.5		 GH1.25端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 弯排针
1.3inch OLED (B) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 直排针
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.32inch OLED Module OLED 白色(16灰度) 128×96 26.86×20.14 4–wire SPI、I2C SSD1327 34.3×30.5 MX1.25端子
1.46inch Touch LCD Module IPS 16.7M彩色 412×412 36.96×36.96 QSPI、I2C SPD2010 44.77×44.77 GH1.25端子
1.47inch Touch LCD IPS 262K彩色 172×320 17.75×32.93 4-wire SPI JD9853 22.05×41.69 SH1.0连接器、FPC0.5端子
1.47inch LCD Module IPS 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch LCD Module IPS 262K彩色 240×280 24.77×28.90 4-wire SPI NV3030B 28.5×35.0 GH1.25端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch OLED Module (B) OLED 白色 128×128 26.855×26.855 4-wire SPI、I2C SH1107 38.5×44.5 MX1.25端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.54inch Touch LCD Module IPS 262K彩色 240×240 27.72×27.72 4-wire SPI、I2C ST7789S 40.2 × 40.2 GH1.25端子
1.54inch OLED Module OLED 白色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 MX1.25端子
1.54inch OLED Module (B) OLED 蓝色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 MX1.25端子
1.69inch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI ST7789V2 31.5×39.0 MX1.25端子
1.69inch Touch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI, I2C ST7789V2 33.13×41.13 GH1.25端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
1.83inch LCD Module IPS 65K彩色 240×284 29.52×34.93 4-wire SPI ST7789B 33.0×40.0 MX1.25端子
1.83inch Touch LCD Module IPS 262K彩色 240×284 29.52×34.93 4-wire SPI、I2C ST7789P 35.00×42.00 GH1.25端子
1.85inch Touch LCD Module IPS 262K彩色 360×360 45.68×45.68 QSPI、I2C ST77916 55.00×55.00 GH1.25端子
1.9inch LCD Module IPS 262K彩色 170×320 22.70×42.72 4-wire SPI ST7789V2 51.2×27.3 GH1.25端子
1.9inch Touch LCD IPS 262K彩色 170×320 23.10×43.12 4-wire SPI、I2C ST7789V2 52.36×28.80 SH1.0连接器、FPC0.5端子
2inch Capacitive Touch LCD IPS 262K彩色 240×320 30.60×40.80 4-wire SPI、I2C ST7789T3 37.1×58.8 GH1.25端子、18Pin排线插座
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789VW 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子
2.42inch OLED Module OLED 白色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 MX1.25端子
2.42inch OLED Module (C) OLED 黄色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 MX1.25端子
2.8inch Capacitive Touch LCD TFT 262K彩色 240×320 43.20×57.60 4-wire SPI、I2C ST7789T3 50.54×73.06 GH1.25端子、18Pin排线插座
3.5inch Capacitive Touch LCD IPS 262K彩色 320×480 48.96×73.44 4-wire SPI、I2C ST7796S 61.00×92.44 GH1.25端子、18Pin排线插座
*0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成，是双色块屏，不是“双色屏”
