VL53L0X 飞行时间 测距传感器模块 2米 I2C接口

测距频率可达50Hz,低功耗,抗干扰

型号 VL53L0X Distance Sensor

SKU 14930

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
VL53L0X飞行时间(ToF)测距传感器

产品简介

【一句话自我介绍】

我是基于VL53L0X设计的飞行时间(ToF)测距模块,精确测距范围可达2米,I2C接口通信,低功耗。

VL53L0X是ST推出的第二代FlightSense技术的飞行时间传感器,与传统的测距传感器不同,VL53L0X采用ST的ToF技术,无论目标颜色和反射率如何,都可以进行距离测量,抗干扰能力更强。

【我的特点】
  • 支持I2C接口通信,可通过IO口控制模块开关
  • 板载电平转换电路,可兼容3.3V/5V的工作电平
  • 提供完善的配套资料手册(Raspberry/Arduino/STM32示例程序和用户手册等)
【我的参数】
  • 工作电压:3.3V/5V
  • 产品尺寸:20mm × 24mm
  • 通孔尺寸:2.0mm
  • 测距范围:30 ~ 2000mm
  • 测距精度:±5% (高速模式),±3% (高精度模式)
  • 测距时间(min):20ms (高速模式),200ms(高精度模式)
  • 测距角度:25°
  • 激光波长:940nm
  • 工作温度:-20 ~ 70°C
【我的用途】
  • 移动机器人(快速测距和障碍物检测、巡墙行走)
  • 用户检测(个人电脑/笔记本等设备用户检测唤醒、开关机)
  • 机器人(障碍物检测)
  • 1D手势识别
  • 相机(低光自动对焦辅助、视频焦点追踪帮助)
【接口说明】
  • VCC  :电源正(3.3V/5V电源输入)
  • GND  :电源地
  • SDA  :I2C的数据引脚
  • SCL   :I2C的时钟引脚
  • SHUT:开关控制引脚,可接IO口
  • INT   :中断输出引脚,可接IO口

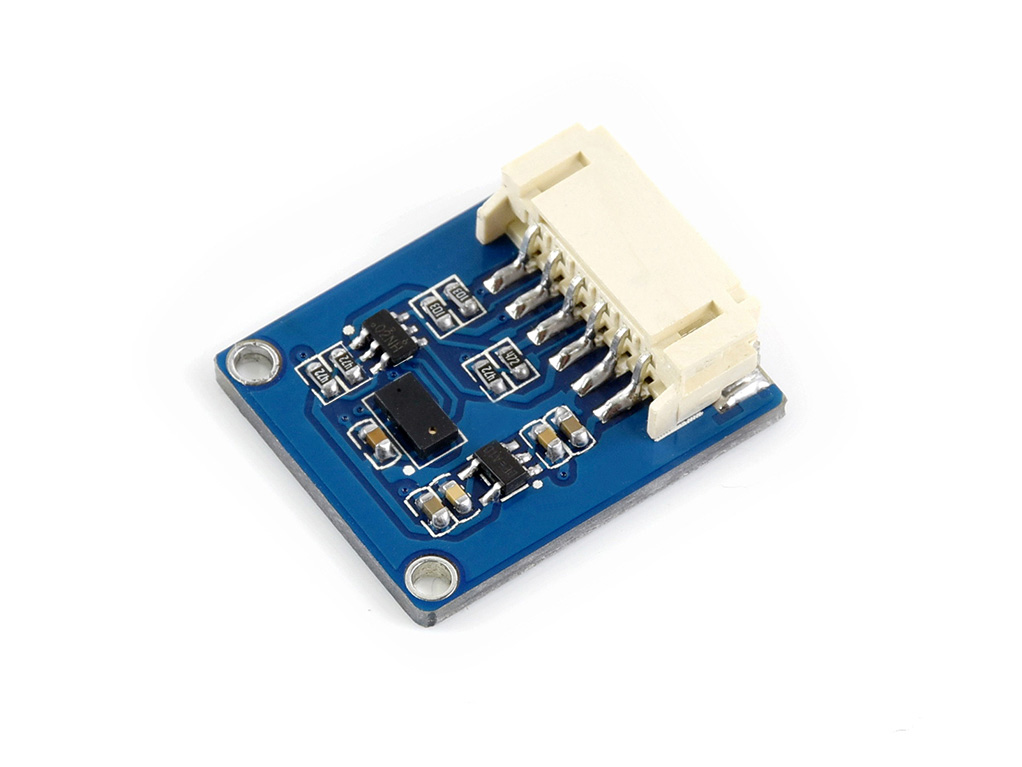

产品图片

产品尺寸

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发软件

下载路径: www.waveshare.net/wiki/VL53L0X_Distance_Sensor

配置清单

  1. VL53L0X Distance Sensor × 1
  2. PH2.0 6PIN连接线 20cm × 1
