UV紫外线传感器B型 Si1145 可测量环境光强

I2C接口 兼容3.3V/5V电平。

型号 UV Sensor (B)

SKU 15666

品牌 Waveshare

UV紫外线传感器A型 AD接口 GUVA UV UV紫外线传感器B型 Si1145 可测量环境光强 Si1145 UV
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
紫外线传感器

产品简介

【一句话自我介绍】
我是一个紫外线传感器,可直接输出紫外线指数,使用I2C通信,兼容3.3V/5V电平。

【我的特点】
  • 采用Si1145芯片,内置ADC,不仅可检测紫外线,还能测量环境光强
  • I2C接口可直接输出紫外线指数,无需标定
  • 支持中断输出,可编程设置上下限阈值
  • 板载电平转换电路,可兼容3.3V/5V的工作电平
【我的参数】
  • 工作电压:3.3V ~ 5V
  • 产品尺寸:26mm × 16mm
  • 过孔直径:2.0mm
  • 工作温度:–40 ~ +85 °C
【接口说明】
  • VCC :电源正(3.3V/5V电源输入)
  • GND :电源地
  • SDA :I2C的数据引脚
  • SCL :I2C的时钟引脚
  • INT :中断输出引脚,可不接
【产品对比】
PK项 UV Sensor UV Sensor (B)
传感器IC GUVA-S12SD Si1145
硬件接口 模拟输出 I2C
是否需要标定 需要,读到的模拟量转换成紫外线数据 不需要,直接输出紫外线数据
测量光强 不支持 支持
中断输出 不支持 支持
紫外响应波长 200nm-370nm 300nm-400nm
产品尺寸 22mm × 16mm 26mm × 16mm

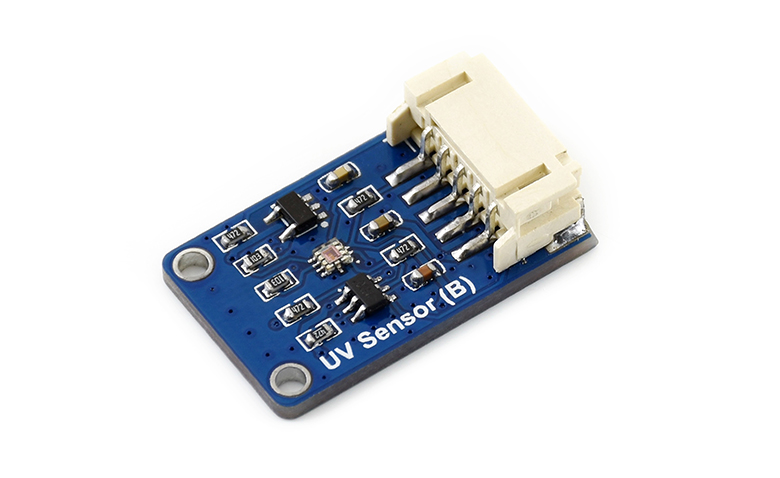

产品图片

外形尺寸

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发软件

下载路径: www.waveshare.net/wiki/UV_Sensor_(B)_

配置清单

  1. UV Sensor (B) × 1
  2. PH2.0 5PIN连接线 × 1
