数字UV紫外线传感器C型 LTR390-UV 可测量环境光强

I2C接口,内置 ADC,中断输出,可编程上下限阈值
价格
原价
型号
UV Sensor (C)
SKU
20467
品牌
Waveshare
价格参考
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

GUVA UV LTR390 UV
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

数字 UV 传感器

紫外线检测  &  环境光强检测

可直接输出紫外线指数和光强数据

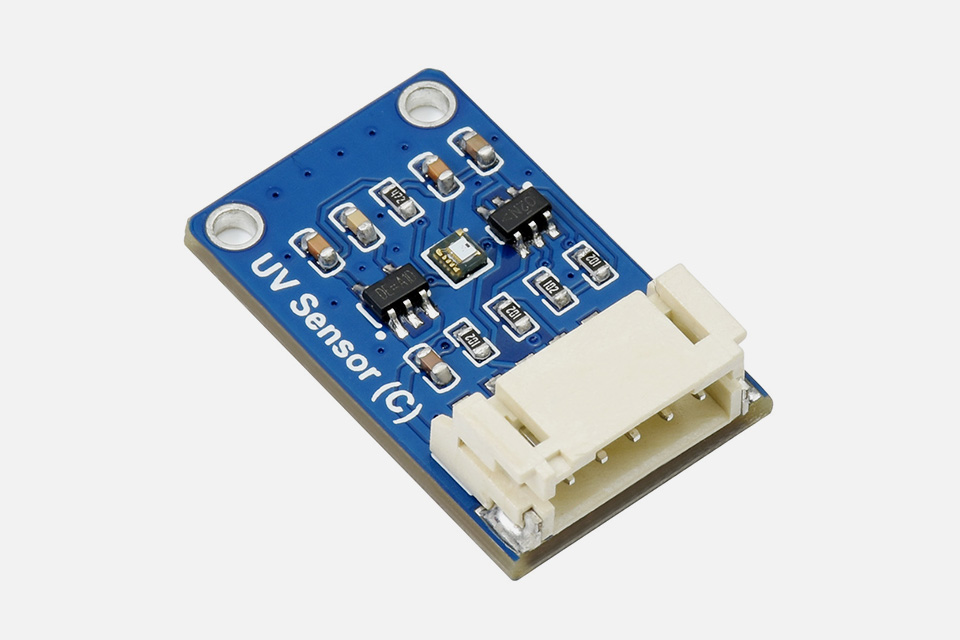

数字 UV 传感器首图

产品特性

UV Sensor (C) 是一款搭载 LTR390-UV-01 的 I2C 数字 UV 传感器扩展板,可用于测量紫外线以及人眼可见光,并能输出光强数据。UV Sensor (C) 具有感应灵敏、响应速度快的特点,体积小巧,其核心传感器 LTR390-UV-01 集成在 27 × 20mm 的扩展板上,可轻松集成到设备当中。

  • 采用 LTR390-UV-01,可测量紫外线及人眼可见光
  • 内置 ADC,通过 I2C 接口可直接输出光强度,不易受噪声干扰
  • 具有中断输出,以及可编程上下限阈值的功能
  • 板载电平转换电路,可兼容 3.3V/5V 的工作电平
  • 提供完善的配套资料手册 (Raspberry/Arduino/STM32 示例程序和用户手册等)

产品参数

传感器 LTR390-UV-01 响应波长 280 - 430nm
通信接口 I2C (固定地址:0x53) 工作电压 3.3V/5V
产品尺寸 27 × 20mm 固定孔径 2.0mm

I2C 控制接口

可接入 Raspberry Pi/Arduino/STM32 等主控板

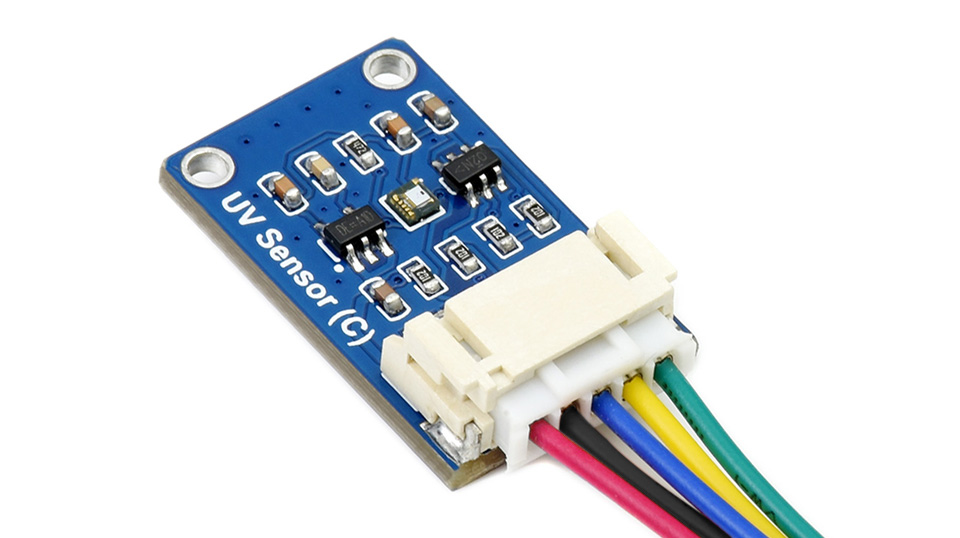

数字 UV 传感器I2C 控制接口
VCC 电源正 (3.3V/5V 电源输入)
GND 电源地
SDA 接 MCU I2C 数据线
SCL 接 MCU I2C 时钟线
INT GPIO 输入,产生中断会触发脉冲信号

硬件连接

接入 Raspberry Pi 主板

数字 UV 传感器接入 Raspberry Pi 主板

接入 Arduino 主板

数字 UV 传感器接入 Arduino 主板

我的尺寸

数字 UV 传感器尺寸

选型对比

型号 UV Sensor UV Sensor (C)
传感器IC GUVA-S12SD LTR390-UV-01
硬件接口 模拟输出 I2C
标定 需要标定,读到的模拟量转换成紫外线数据 不需要标定,直接输出紫外线数据
测量光强 不支持 支持
中断输出 不支持 支持
紫外响应波长 200-370nm 280-430nm
产品尺寸 22 × 16mm 27 × 20mm

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. UV Sensor (C) × 1
  2. PH2.0 5PIN连接线 × 1
