工业级 CAN 总线数据分析仪
USB 转 CAN CAN-bus 总线通讯接口卡 CAN 协议数据分析仪
产品简介
USB-CAN-B 是一款工业级高性能的 USB 转 CAN 接口转换器、CAN-bus 总线通讯接口卡和 CAN 协议数据分析仪，集成两路独立的 CAN 接口，带电气隔离和多重保护电路；支持 Windows 和 Linux 系统，提供驱动、CANTools 相关软件、二次开发调用示例和教程等。可通过 USB 接入 PC 或工控主机实现对 CAN 总线网络的收发控制、数据分析采集和监测。本产品体积小巧，简单易用，既可用于 CAN 总线入门学习调试，也可进行二次开发和集成到各种需要用到 CAN 总线通信的工业、电力通讯和智能控制等应用场景中。
产品参数
| 产品类型 | 工业级：USB 转 CAN 接口转换器 / CAN-bus 总线通讯接口卡 / CAN 协议数据分析仪 | |
|---|---|---|
| USB 接口 | 工作电平 | 5V (通过 USB 口直接供电，无须额外供电) |
| 接口形式 | USB-B 型接口 | |
| CAN 接口 |
CAN 通道数 | 两路：CAN1 和 CAN2 (相互独立，互不影响，全隔离) |
| 接口形式 | 端子接口 (OPEN6 间距 5.08mm) | |
| 匹配电阻 | 每路 CAN 内置了两个 120Ω 的终端电阻，可通过开关使能 | |
| 通信速率 | 10Kbps~1Mbps (可通过软件配置) | |
| 协议支持 | CAN2.0A 和 2.0B、CANOpen、SAE J1939、DeviceNet、iCAN、ISO 15765 协议 | |
| 硬件支持 | 单线 CAN、高速 CAN、低速容错 CAN (CAN2 可通过软件设置为 高速CAN 或 低速容错CAN) | |
| 数据收发能力 | 每路 CAN 的接收和发送均可达到：8500 帧/秒 | |
| 数据收发缓冲区 | 每路 CAN 接收缓冲区为 2000 帧，发送缓冲区为 1000 帧 (发送失败时自动重发) | |
| 指示灯 | PWR | 电源指示灯 |
| SYS | 系统状态指示，正常情况为常灭状态；总线出现错误时，常亮 | |
| CAN1 | CAN1 通道指示灯 (收发数据时闪烁) | |
| CAN2 | CAN2 通道指示灯 (收发数据时闪烁) | |
| 支持系统 | Windows | Windows XP/7/8/10/11 (32 位和 64 位) |
| Linux | Raspberry Pi OS (树莓派)、Ubuntu (Jetson Nano)、VMware 虚拟机等 Linux 系统 | |
| 工作温度 | -40～85℃ | |
| 外壳材质 | 铝合金金属机身 + 两侧 3D 阻燃绝缘挡板；这种外壳设计和材质组合，可更好地防止金属尖端放电，提高产品的安全系数和使用寿命 | |
| 产品尺寸 | 104 × 70 × 25 mm | |
支持 USB 与 CAN 总线的协议转换
采用高速 USB2.0 接口，可兼容 USB 1.1 和 USB 3.0；搭载两路 CAN 总线接口，支持双向传输，可同时独立工作，互不影响

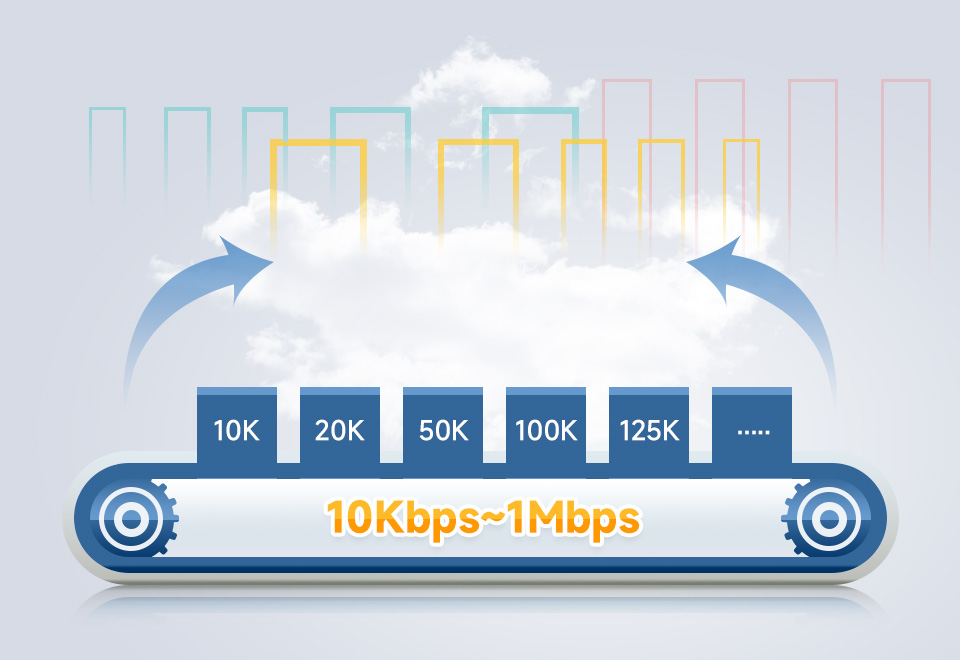

CAN 通信波特率可配置
支持自动侦测波特率
CAN 通信波特率，10Kbps~1Mbps 范围可选，可通过配置工具进行波特率计算、自动帧测波特率、设置波特率
支持多种 CAN 协议的解码
和分析功能
支持 CAN2.0A 和 2.0B 底层 CAN 协议、以及 CANOpen、SAE J1939、DeviceNet、iCAN、ISO 15765 高层协议
支持单线 CAN、高速 CAN、
低速容错 CAN
CAN2 可通过软件设置为: 高速 CAN 或 低速容错 CAN
支持多种开发环境
提供各种主流开发平台二次开发工程样例源代码：C++Builder、C#、VC、VB、VB.NET、Delphi、LabVIEW、LabWindows/CVI、Qt、Matlab、Python/Python-can、Linux 下 Qt 样例
支持 Windows 和 Linux 系统
支持 Windows XP/7/8/10/11、以及树莓派下的 Raspberry Pi OS 和 Jetson Nano 下的 Ubuntu 等 Linux 系统，支持二次开发
高性能硬件方案
采用原装进口主控芯片，32-bit MIPS M4K® Core，主频高达 80MHz，
高性能、稳定可靠
带电气隔离和多重保护电路
采用高速信号隔离器、DC-DC 双电源隔离、USB、CAN1 和 CAN2 三端全隔离，通信安全稳定性更高
支持一机多设备
一台电脑可同时运行多个 CAN 分析仪，全部独立运行互不干扰，经过测试至多可运行 128 台设备；适用于一台监控设备需要同时监控多个 CAN 网络，或者可靠性要求数据对比较验时等场合
接口简介
应用场景
产品展示

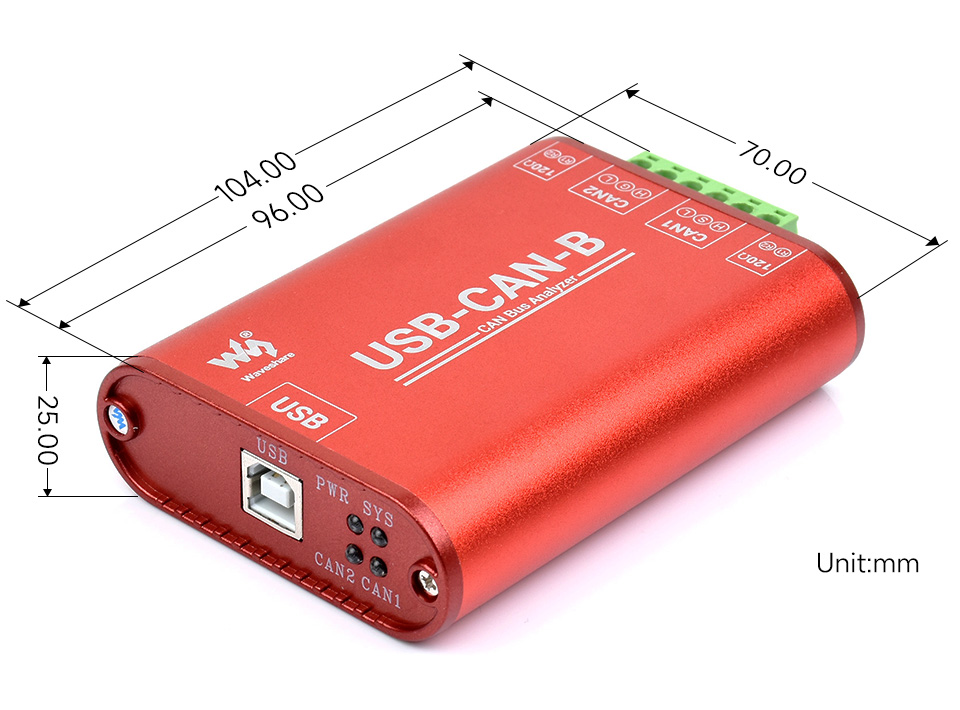

产品尺寸
