USB转CAN适配器分析仪STM32芯片方案多种工作模式多系统兼容

支持自定义 CAN 波特率,多种工作模式,STM32 芯片
价格
原价
型号
USB-CAN-A
SKU
23635
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

USB 转 CAN 适配器分析仪

STM32 方案,多系统兼容,多种工作模式,便携易用

USB 转 CAN 适配器分析仪

产品特性

  • 支持 CAN2.0A(标准帧)和 CAN2.0B(扩展帧)
  • 支持 CAN 通讯波特率范围:5kbps~1Mbps,可自定义 CAN 波特率
  • 支持四种工作模式:正常模式、环回模式、静默模式、静默环回模式
  • 支持多种 CAN 数据发送方式:单帧发送、多帧发送、手动发送、定时发送和循环发送
  • 支持多种 CAN 数据接收方式:可配置只接收指定 ID 的数据,也可指定 ID 自动应答配置好的数据
  • 支持收发 CAN 数据保存为 TXT 或 EXCEL 文本
  • 支持 CAN 总线检测,方便查看 CAN 总线状态
  • CAN 收发数据显示都带时间标识,可顺序显示,也可刷新显示
  • 支持设置 USB 虚拟 COM 口的通信波特率 (9600 ~ 2000000bps),默认为 2000000bps
  • 支持通过配置软件或串口指令设置工作参数,可断电保存
  • 采用 STM32 进口芯片方案,通信稳定可靠
  • 板载 TVS(瞬态电压抑制管),有效抑制电路的浪涌电压和瞬态尖峰电压
  • 提供 Windows 版本的中英文上位机软件,使用方便
  • 支持二次开发,只需处理收发命令即可

版本升级

USB 转 CAN 适配器分析仪

基本功能

可通过 USB 采集 CAN 总线的数据到计算机上,实现 CAN 总线网络的收发控制、数据分析、采集和监控。

USB 转 CAN 适配器分析仪

支持自定义 CAN 波特率

支持 CAN 通讯波特率范围:5kbps ~ 1Mbps,可自定义 CAN 波特率

USB 转 CAN 适配器分析仪

支持 Windows 和 Linux 系统

支持 Windows XP/7/8/10/11、以及树莓派下的 Raspberry Pi OS 和 Jetson Nano 下的 Ubuntu 等 Linux 系统,支持二次开发

USB 转 CAN 适配器分析仪

支持多种工作模式

USB 转 CAN 适配器分析仪

采用 STM32 芯片方案

采用原装进口 STM32F103 主控芯片,通信稳定可靠

USB 转 CAN 适配器分析仪

外设接口简介

USB 转 CAN 适配器分析仪

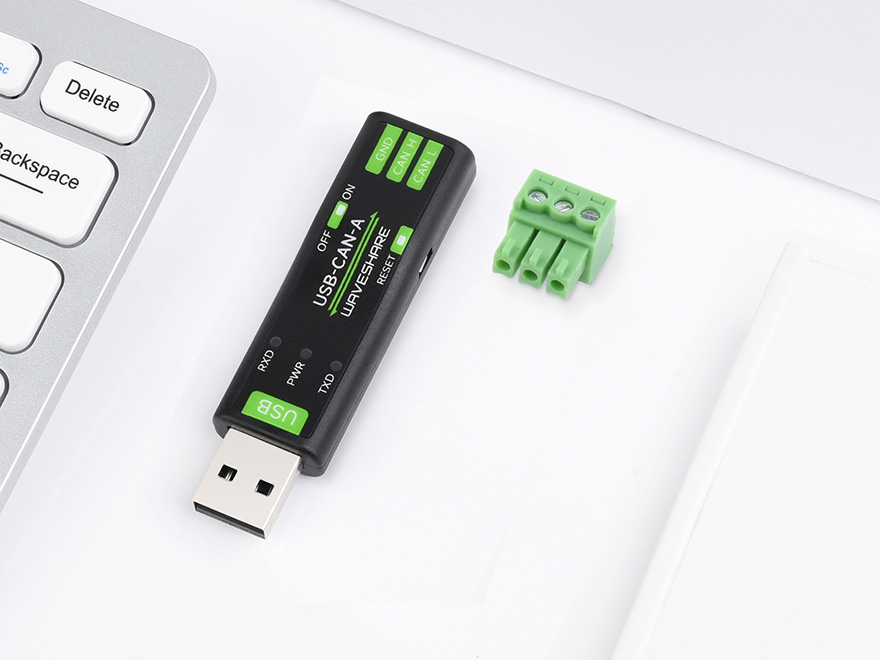

产品展示

USB 转 CAN 适配器分析仪
USB 转 CAN 适配器分析仪

产品尺寸

USB 转 CAN 适配器分析仪产品尺寸

产品资料

配置清单

  1. USB-CAN-A × 1
  2. USB 线 type A 公口转 type A 母口 约 1.5 米 × 1
  3. 螺丝刀 × 1
